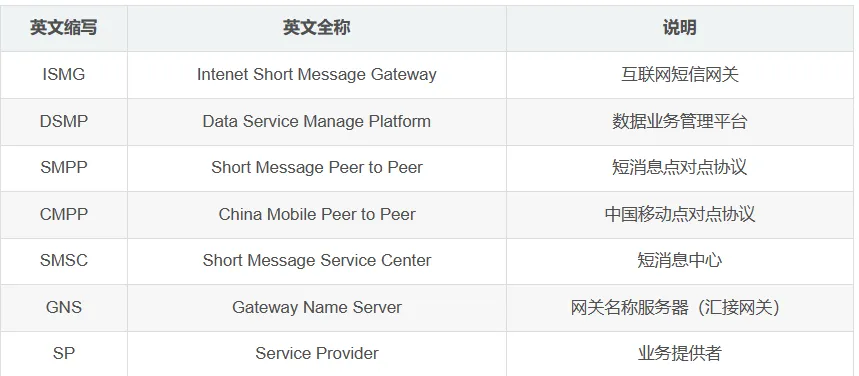

【1】几个术语
ISMG_Id
网关代码：0XYZ01~0XYZ99，其中XYZ为省会区号，位数不足时左补零，如北京编号为1的网关代码为001001，江西编号为1的网关代码为079101，依此类推。
SP_Id
SP的企业代码：网络中SP地址和身份的标识、地址翻译、计费、结算等均以企业代码为依据。企业代码以数字表示，共6位，从“9XY000”至“9XY999”，其中“XY”为各移动公司代码。
SP_Code
SP的服务代码：服务代码是在使用短信方式的上行类业务中，提供给用户使用的服务提供商代码。服务代码以数字表示，全国业务服务代码长度为4位即“1000”－“9999”；本地业务服务代码长度统一为5位，即“01000”－“09999”。
信产部对新的SP的服务代码分配提出了新的要求，要求以“1061”－“1069”作为前缀，目前中国移动进行了如下分配：1062—用于省内SP服务代码，1066—用于全国SP服务代码，其它号段保留。
Service_Id
SP的业务类型，数字、字母和符号的组合，由SP自定，如图片传情可定为TPCQ，股票查询可定义为11。

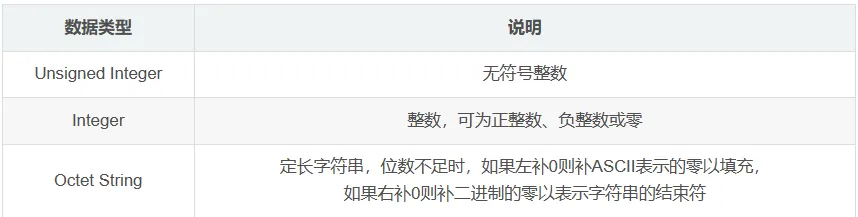

数据类型定义
【2】网络结构拓扑

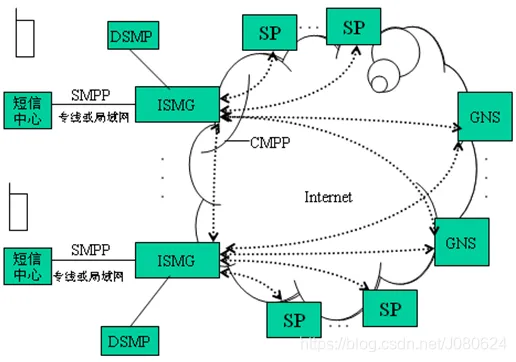

如下图所示：
互联网短信网关（ISMG）是业务提供商（SP）与移动网内短信中心之间的中介实体，互联网短信网关一方面负责接收SP发送给移动用户的信息和提交给短信中心。另一方面，移动用户点播SP业务的信息将由短信中心通过互联网短信网关发给SP。另外，为了减轻短信中心的信令负荷，互联网短信网关还应根据路由原则将SP提交的信息转发到相应的互联网短信网关。互联网短信网关通过向汇接网关（GNS）查询的方式获得网关间的转发路由信息。
另外，ISMG还必须与数据业务管理平台DSMP进行连接，在业务流程中对用户、业务以及定购关系等进行鉴权并对业务进行批价。
这里业务提供商可以理解为就是“我们”。
【3】CMPP协议
① CMPP协议主要提供以下两类业务操作
（1）短信发送（Short Message Mobile Originate，SM MO）
（2）短信接收（Short Message Mobile Terminated，SM MT）
② 协议栈
CMPP协议以TCP/IP作为底层通信承载，具体结构如图所示：
③ 通信方式
各网元之间共有两种连接方式：长连接和短连接。所谓长连接，指在一个TCP连接上可以连续发送多个数据包，在TCP连接保持期间，如果没有数据包发送，需要双方发链路检测包以维持此连接。短连接是指通信双方有数据交互时，就建立一个TCP连接，数据发送完成后，则断开此TCP连接，即每次TCP连接只完成一对CMPP消息的发送。
现阶段，要求ISMG之间必须采用长连接的通信方式，建议SP与ISMG之间采用长连接的通信方式。
- 长连接
通信双方以客户-服务器方式建立TCP连接，用于双方信息的相互提交。当信道上没有数据传输时，通信双方应每隔时间C发送链路检测包以维持此连接，当链路检测包发出超过时间T后未收到响应，应立即再发送链路检测包，再连续发送N-1次后仍未得到响应则断开此连接。
参数C、T、N原则上应可配置，现阶段建议取值为：C=3分钟，T=60秒，N=3。
网关与SP之间、网关之间的消息发送后等待T秒后未收到响应，应立即重发，再连续发送N-1次后仍未得到响应则停发。现阶段建议取值为：T=60秒，N=3。
消息采用并发方式发送，加以滑动窗口流量控制，窗口大小参数W可配置，现阶段建议为16，即接收方在应答前一次收到的消息最多不超过16条。

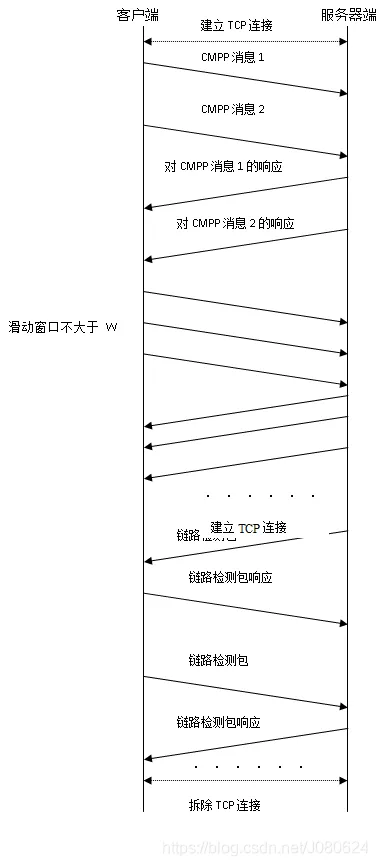

长连接的操作流程举例如图所示：
- 短连接
通信双方以客户-服务器方式建立TCP连接，应答与请求在同一个连接中完成。系统采用客户/服务器模式，操作以客户端驱动方式发起连接请求，完成一次操作后关闭此连接。
网关与SP之间、网关之间的消息发送后等待T秒后未收到响应，应立即重发，再连续发送N-1次后仍未得到响应则停发。现阶段建议取值为：T=60秒，N=3。

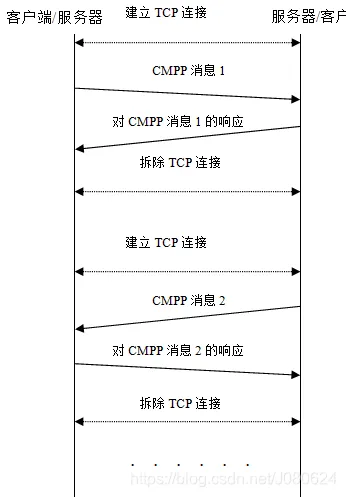

短连接的操作流程举例如图所示：
④ 交互过程中的应答方式
在SP与ISMG之间、SMSC与ISMG之间及ISMG之间的交互过程中均采用异步方式，即任一个网元在收到请求消息后应立即回送响应消息。

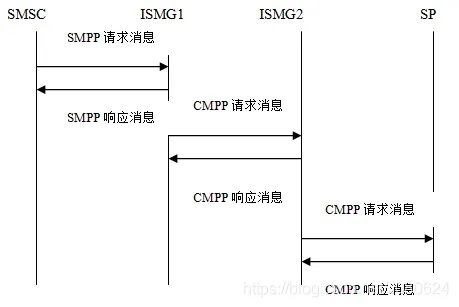

如下图所示：
【4】CMPP Message
① 消息结构

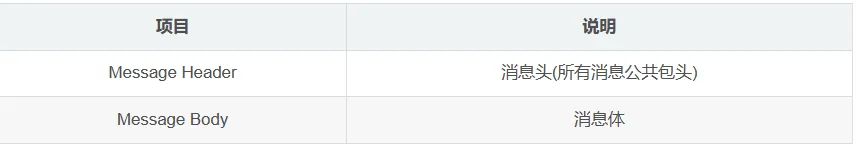

这里需要注意，消息头是所有消息公共包头。也就是所有消息都是消息头+消息体。消息头结构在这里定义说明了，下面的消息定义皆为消息体结构定义。

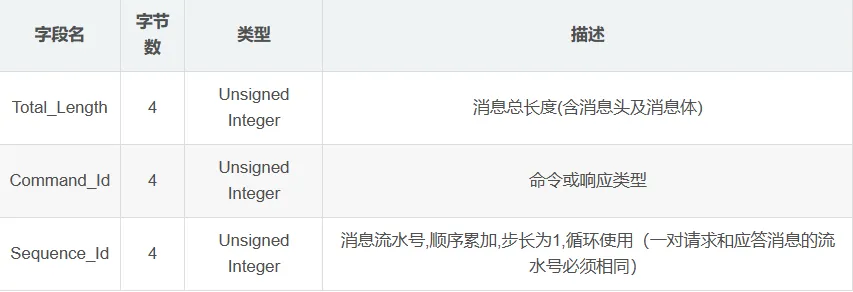

② 消息头格式（Message Header）
以下为业务提供商(SP)与互联网短信网关(ISMG)间的消息定义。
③SP请求连接到ISMG（CMPP_CONNECT）操作
SP为客户端，向作为服务器端的ISMG发起连接请求，在通过身份验证之后SP与ISMG之间方可进行数据传输。
CMPP_CONNECT操作的目的是SP向ISMG注册作为一个合法SP身份，若注册成功后即建立了应用层的连接，此后SP可以通过此ISMG接收和发送短信。
ISMG以CMPP_CONNECT_RESP消息响应SP的请求。
3.1 CMPP_CONNECT消息定义（SP->ISMG）
3.2 CMPP_CONNECT_RESP消息定义（ISMG->SP）
④SP或ISMG请求拆除连接（CMPP_TERMINATE）操作
CMPP_TERMINATE操作的目的是SP或ISMG基于某些原因决定拆除当前的应用层连接而发起的操作。此操作完成后SP与ISMG之间的应用层连接被释放，此后SP若再要与ISMG通信时应发起CMPP_CONNECT操作。
ISMG或SP以CMPP_TERMINATE_RESP消息响应请求。
- CMPP_TERMINATE消息定义（SP->ISMG或ISMG -> SP）无消息体。
- CMPP_TERMINATE_RESP消息定义（SP->ISMG或ISMG -> SP）无消息体。
⑤ SP向ISMG提交短信（CMPP_SUBMIT）操作
CMPP_SUBMIT操作的目的是SP在与ISMG建立应用层连接后向ISMG提交短信。
ISMG以CMPP_SUBMIT_RESP消息响应。

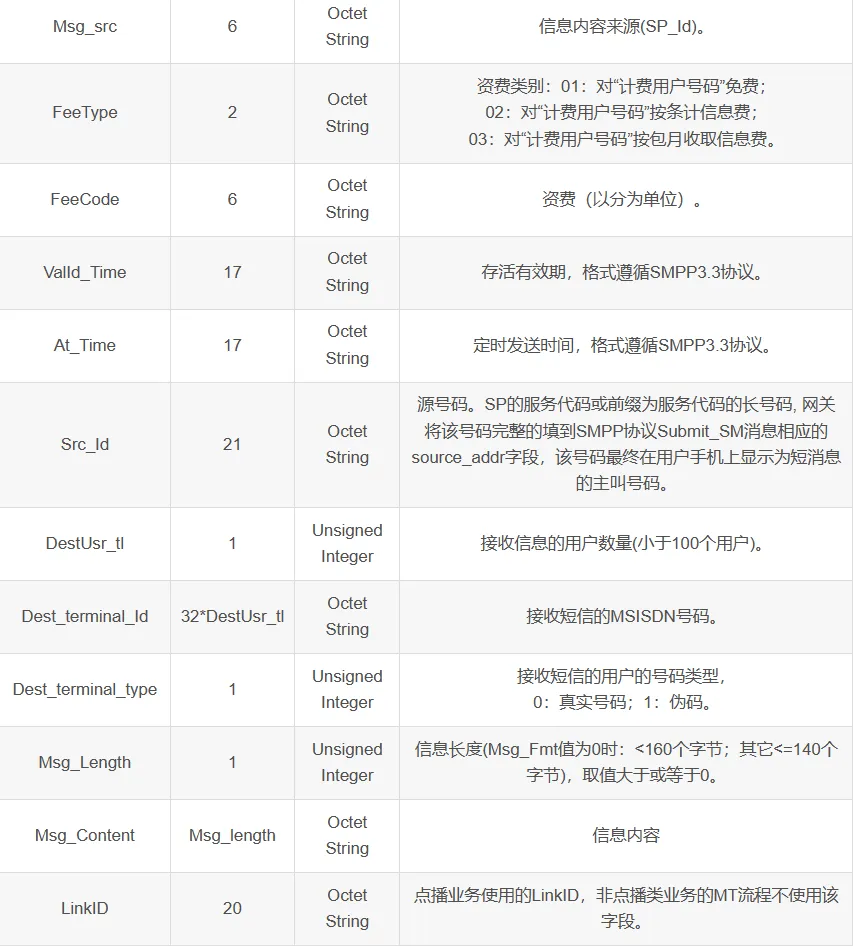

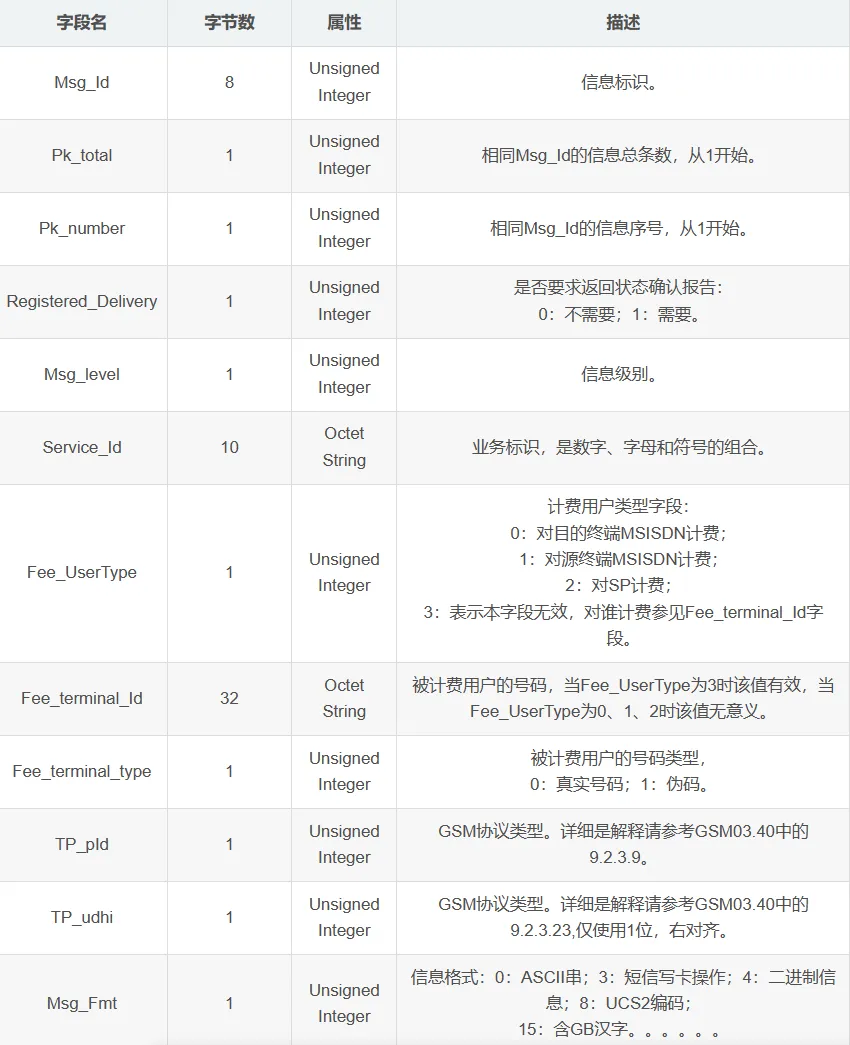

5.1CMPP_SUBMIT消息定义（SP->ISMG）

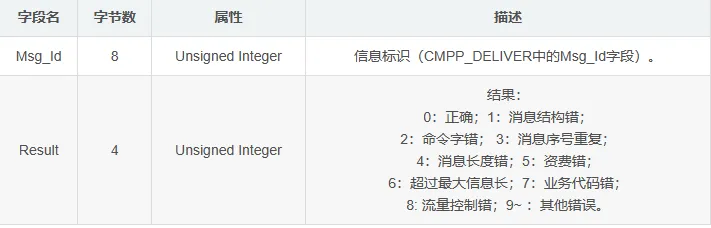

5.2 CMPP_SUBMIT_RESP消息定义（ISMG ->SP）
⑥ SP向ISMG查询发送短信状态（CMPP_QUERY）操作
CMPP_QUERY操作的目的是SP向ISMG查询某时间的业务统计情况，可以按总数或按业务代码查询。ISMG以CMPP_QUERY_RESP应答。

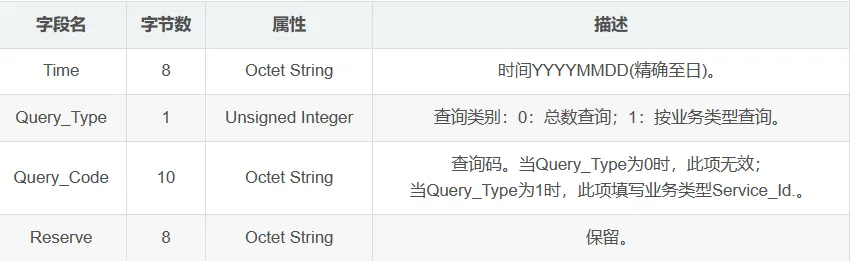

6.1 CMPP_QUERY消息的定义（SP->ISMG）
6.2 CMPP_QUERY_RESP消息的定义（ISMG->SP）
⑦ ISMG向SP送交短信（CMPP_DELIVER）操作
CMPP_DELIVER操作的目的是ISMG把从短信中心(SMSC)或其它ISMG转发来的短信送交SP，SP以CMPP_DELIVER_RESP消息回应。

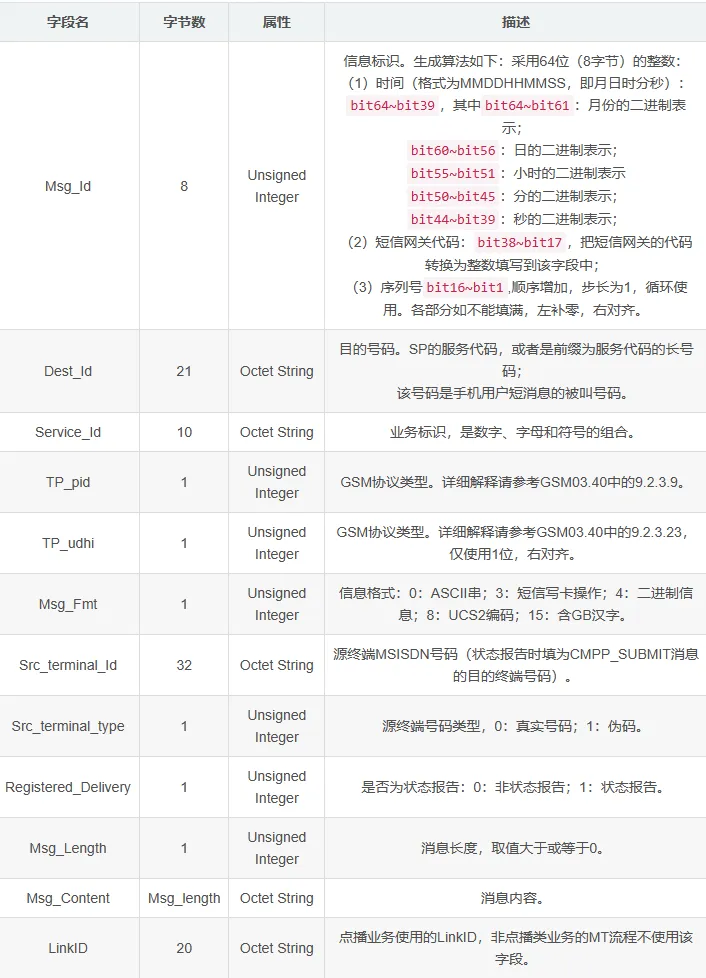

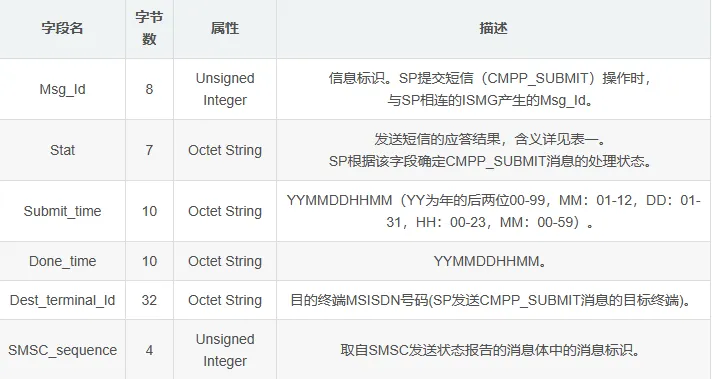

7.1 CMPP_DELIVER消息定义（ISMG->SP）
当ISMG向SP送交状态报告时，信息内容字段（Msg_Content）格式定义如下：
ISMG向SP送交状态报告中的STAT字段含义：发送短信的应答结果。SP根据该字段确定CMPP_SUBMIT消息的处理状态。

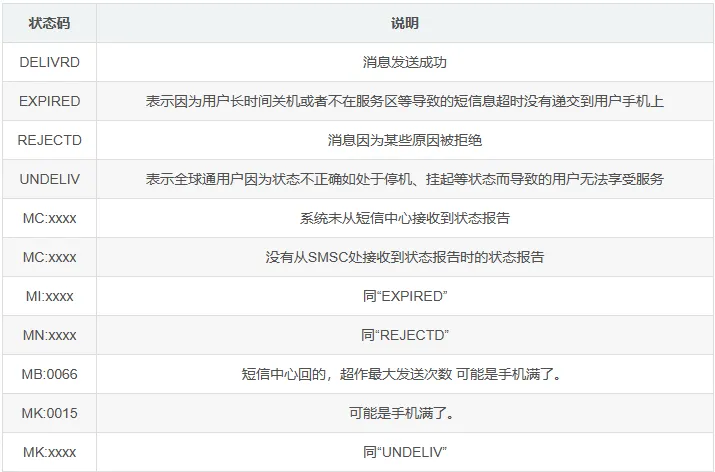

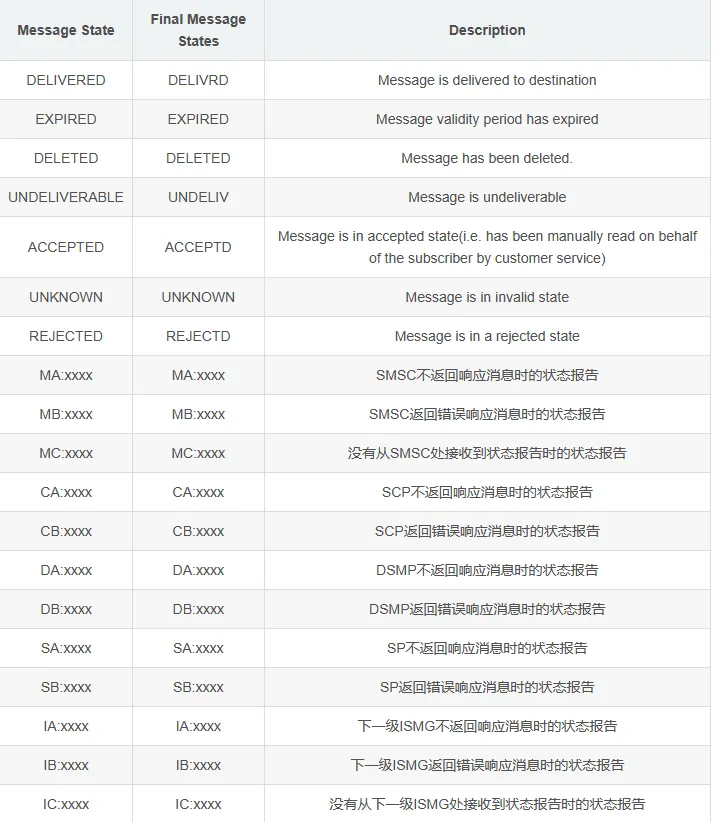

Stat字段含义如下表所示：
注意：
- 其中ACCEPTED为中间状态，网关若从短信中心收到后应丢弃，不做任何操作；
- Stat字段长度为7个字节，填写时应填上表中Final Message States中的缩写形式，如状态为DELIVERED时填写DELIVRD，依此类推；
- SP等待状态报告缺省时间为48小时。
7.2 CMPP_DELIVER_RESP消息定义（SP -> ISMG）
⑧ SP向ISMG发起删除短信（CMPP_CANCEL）操作
CMPP_CANCEL操作的目的是SP通过此操作可以将已经提交给ISMG的短信删除，ISMG将以CMPP_CANCEL_RESP回应删除操作的结果。
8.1 CMPP_CANCEL消息定义（SP->ISMG）
8.2 CMPP_CANCEL_RESP消息定义（ISM->SP）
⑨ 链路检测（CMPP_ACTIVE_TEST）操作
本操作仅适用于通信双方采用长连接通信方式时用于保持连接。
CMPP_ACTIVE_TEST定义（SP-> ISMG或ISMG->SP）无消息体。
CMPP_ACTIVE_TEST_RESP定义（SP ->ISMG或ISMG->SP）
【5】状态码实例
① Stat状态码实例

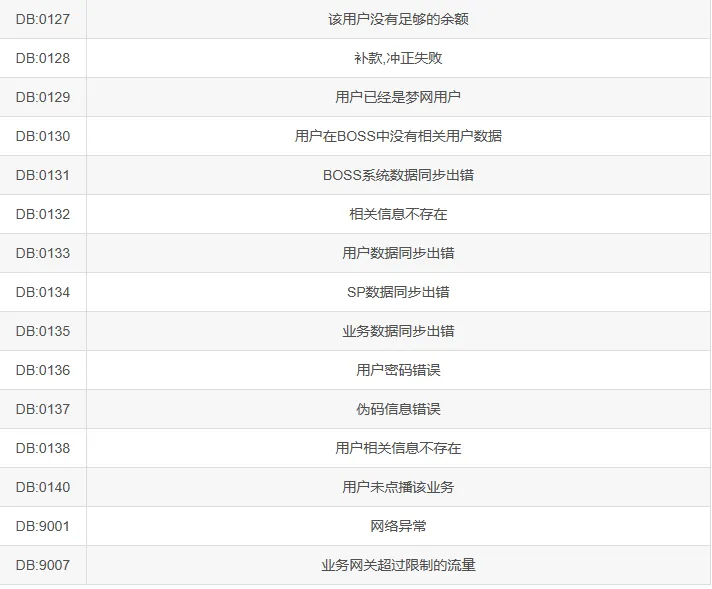

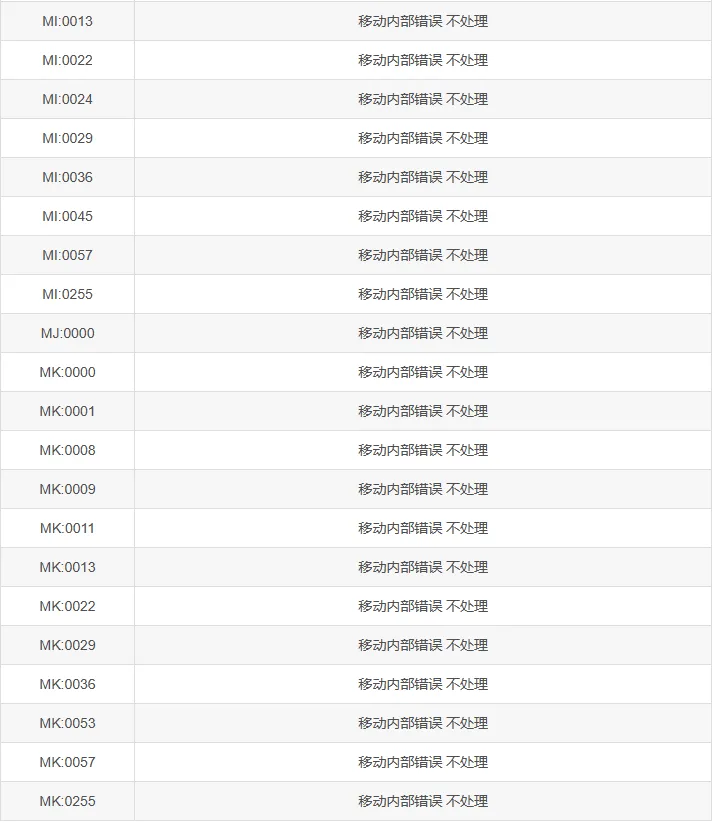

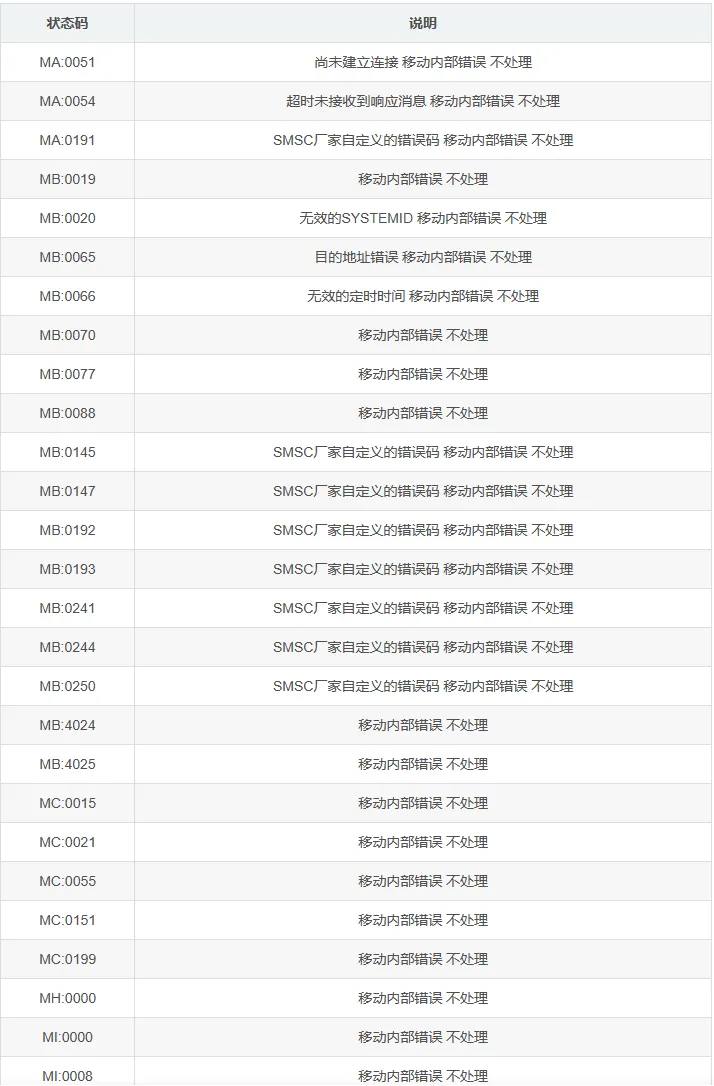

② 管理平台DSMP返回的错误
③ SCP返回的错误

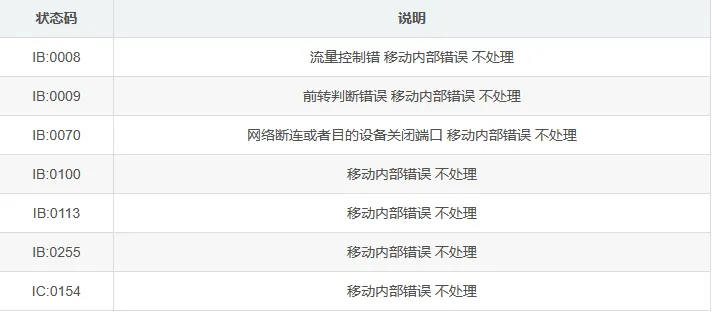

④ 下一级短信网关ISMG返回的错误
⑤ 短信中心SMSC返回的错误

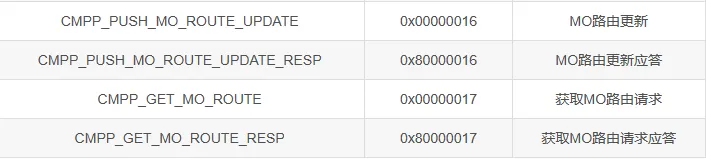

【6】Command_Id说明
【7】封装CMPP3.0中遇到的一些实际问题

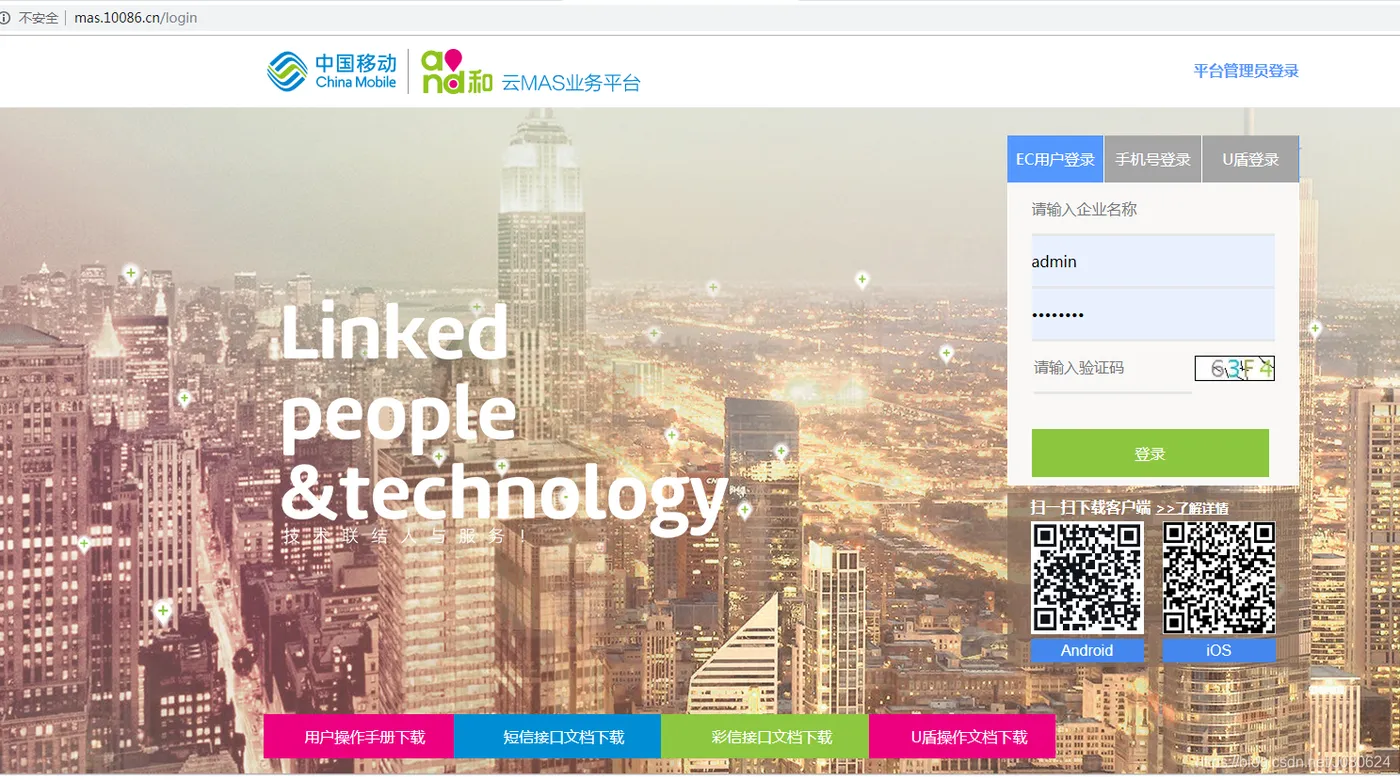

这里用的是移动的云mas，移动云mas首先要申请账号，移动政企申请后会把账号、密码和EC name（企业名称）发给你，然后你需要登录http://mas.10086.cn/login 页面后台，进行一系列操作。
CMPP3.0 移动云MAS接口地址：112.35.10.165:1991 这个分别对应ismgIp和ismgPort。就是短信网关的ip和端口。
然后，通常你需要在“管理”-“接口管理”中新建接口：
① CMPP_CONNECT参数

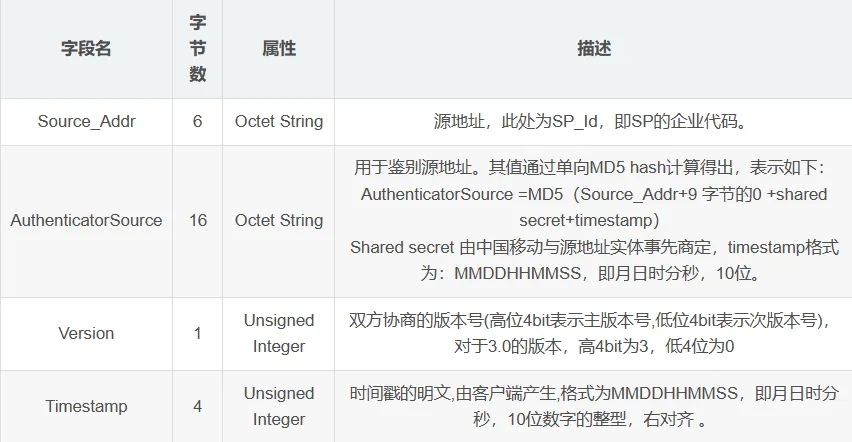

这里需要用到的参数有Source_Addr，Shared secret，Version和Timestamp。CMPP3.0中Version为0x30,Timestamp这个是时间戳，这两个不用再说。
那么Source_Addr，Shared secret究竟是什么？看接口文档给的文字定义并没有给实例，不免让人一头雾水。

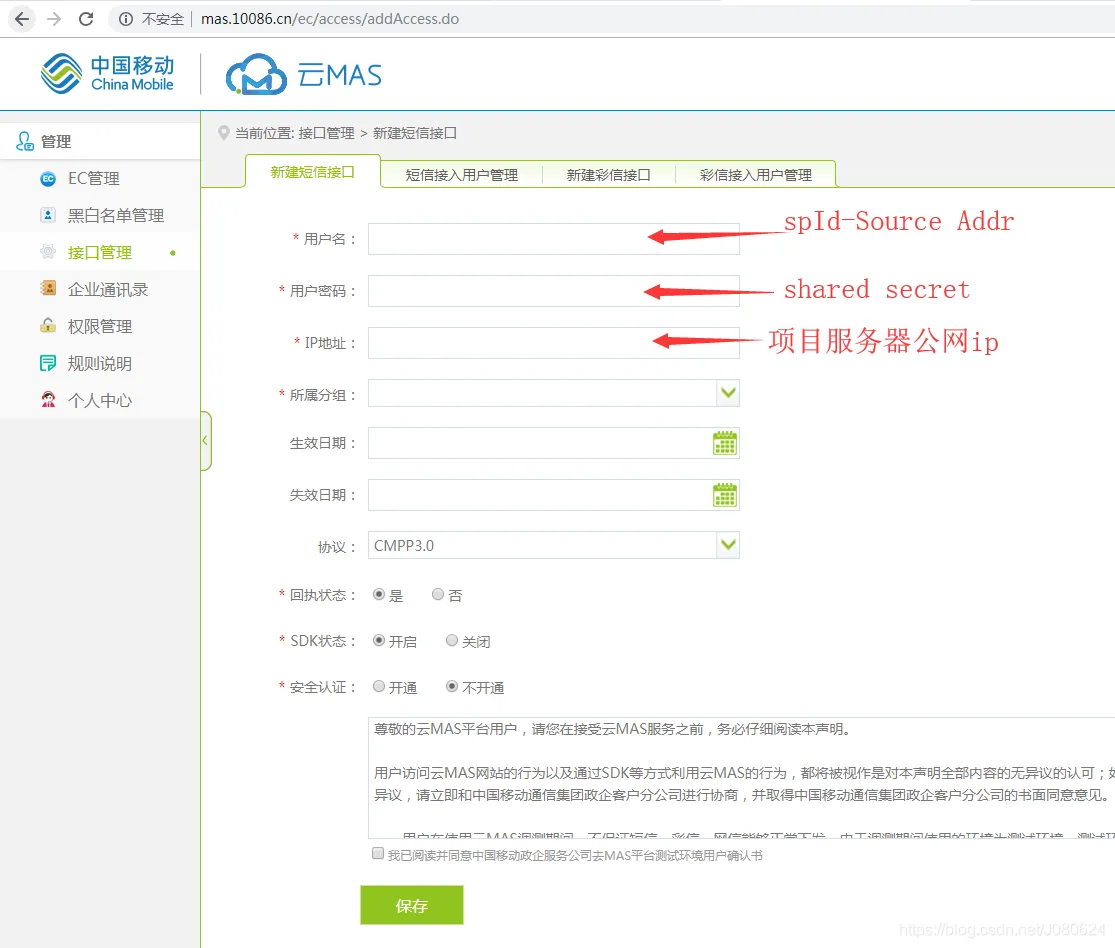

如上面图中红字标注，此处的Source_Addr就是SP_Id，就是你申请接口时的用户名！Shared secret则是你申请接口时填写的密码！
② CMPP_SUBMIT中几个参数
Service_Id ，就是你的签名编码。
Msg_src，就是sp_id，就是你申请接口时候的用户名。
Src_Id，就是服务代码，这个和Service_Id同样可以在“管理”–“EC管理”里面看到。
至此，封装CMPP3.0时用到的几个核心参数就分析完了：
cmpp: ismgIp: 短信网关IP ismgPort: 短信网关端口 spId: 申请接口的用户名 sharedSecret: 申请接口的密码 spCode: 服务代码 version: 0x30--CMPP3.0是这个 serviceId: 签名
③ 长连接与短连接
如果你每次请求都创建新的客户端与远程连接，那么不用做CMPP_ACTIVE_TEST。否则的话 ，你需要进行CMPP_ACTIVE_TEST操作。
你应该以某个间隔，周期性的向短信网关发送CMPP_ACTIVE_TEST，短信网关会返回一个CMPP_ACTIVE_TEST_RESP。否则短信网关会自动断开连接。也就是说，你需要写一个定时器，固定间隔执行CMPP_ACTIVE_TEST操作。
④ 应用签名问题
如下所示：
应用签名就是免签名，就是需要手动在短信内容开头(结尾也可以，建议开头)拼接签名，如【河南社保】。否则的话，回执状态中会提示签名为空导致短信发送失败。至于签名是什么，这个自己看云MAS管理后台就知道了，实在不知道问移动云MAS客户经理。
应用签名(免签名)需要客户经理走流程申请网关删除签名，本网签名也要删除。这样在发送短信的时候只需要在短信内容开头拼接短信签名就OK。
如下所示：
【河南社保】短信验证码：458932
业务场景：比如不同机构调用你的短信接口，不同机构使用不同的签名。
⑤ CMPP_DELIVER与短信发送状态
CMPP_DELIVER操作的目的是ISMG把从短信中心或其它ISMG转发来的短信送交SP，SP以CMPP_DELIVER_RESP消息回应。这是云MAS接口文档的原话，其实翻译成白话就是–短信发送状态！(而非短信提交状态,与CMPP_SUBMIT区别）。
也就是说，如果你要想监控短信发送状态，或者记录短信发送状态，就应该监控 CMPP_DELIVER！短信发送状态主要内容对应字段为Msg_Content，是一个对象，具体参考云mas cmpp3.0接口文档。
