根据统计，40%以上的光伏电站火灾是因为直流电弧。然而直流电弧好比一个“隐形”的杀手，长期不为人了解和重视。鉴于最近屋顶光伏电站起火报道，希望跟业内人士分享关于直流电弧的知识与细节，并提供相应解决方案。
随着分布式光伏电站建设如火如荼飞速发展，我们应该更清醒的意识到：设计和建设电站，不仅是跑政府部门备案开发项目，也不只是将买来的设备连接安装起来，有一个不能忽略的重要考虑是：在每一个电站实际运行的二十多年生命周期中，应该如何确保财产及人身的安全！我们不希望居民或者工业的屋顶光伏电站，因为“潜在的火灾隐患”危及到相关财产以及人身的安全！最近，关于“山西户用光伏电站逆变器着火了”的报道在各大媒体被报道，事故的原因扑朔迷离：刚出来的报道解释为“劣质逆变器引起的直流拉弧”，随后后续报道提到是因为“雷电”导致了这次事故。这件事也让我们联想到2016年年初在南京的工业屋顶光伏电站起火一事。逐渐披露的屋顶光伏电站火灾的报道，给所有的行业人士，尤其是从事分布式、户用光伏电站建设、运维等相关人士敲响了警钟！
根据统计，40%以上的电站火灾是由直流电弧引起的，今天我们希望通过这篇文章，想给大家介绍直流电弧的起因以及防范方法等。
什么是直流电弧，起因和破坏力如何？
直流电弧是一种气体放电现象，可以理解为绝缘情况下产生的高强度瞬时电流。根据文献报道：当用电开关断开电流或接触不良时，如果电路电压不低于20 伏，电流不小于80~100mA，电器的触头间便会产生直流电弧。
跟交流电弧不一样的是，直流电弧没有过零点，意味着如果发生了直流电弧，触发部位会维持相当长一段时间稳定燃烧而不熄灭。
实际电站中，接头没有拧紧导致的接触不良、接触件质量问题、运行时间久带来的绝缘部位老化等问题都会直接造成直流电弧现象。不难看出，随着电站的运行时间增加，出现直流电弧的概率也会增加。
直流电弧产生的高温轻易超过3000℃，能够直接导致起火。综合国内外的案例和数据，直流电弧俨然已经成为引发电站火灾的头号杀手。
直流电弧的发生概率有多大？
不考虑其他接触件以及绝缘部位，在一个10MW的分布式电站中，光接触点便超过了80,000个，它们时刻存在发生直流电弧的可能性。即便在25年的电站运行时间中只有1/1000的接触点发生直流电弧，这个电站也会发生80次直流电弧事件，引起火灾的概率非常之高。
直流电弧是否有行业权威标准，是否能够有效检测？
美国的光伏产业发展成熟，且极具理性，因此我们一般采用美国的相关标准作为参考。
就直流电弧的预防和管理方面，2011年美国电工法NEC 690.8规定了：光伏系统中直流电压大于80V必须配备检测故障直流电弧的检测装置和断路器。
美国的UL制定了UL1699B标准，提供了检测、评估光伏直流电弧的具体方法。截至目前，UL的规定和认证最具有国际权威性，具有最为广泛的认可度。

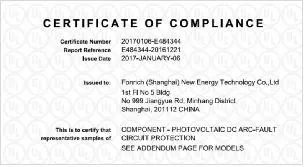

直流电弧检测器带来的成本压力？据相关数据，国际上已经有5家公司开发出了通过UL认证的直流电弧检测器产品，其中包括中国的丰郅（上海）新能源科技有限公司。
直流电弧检测器给光伏电站带来一定的成本增加，很多人也因此在成本压力下选择性的忽略了这个功能，把风险留给了电站的实际运维人员或者拥有者。
实际上，直流电弧检测器的成本大约在0.01元/W，占分布式电站建设成本的1%左右。对比下来，一次火灾的损失、治理和修复成本就远比安装直流电弧检测器的成本要高得多。如果火灾造成了人身安全，其代价与公司声誉品牌的负面影响则是无法衡量的了。
直流电弧检测器如何使用？
导轨安装设计可将直流电弧检测器直接卡在汇流箱的35mm导轨上，实现快捷安装。丰郅直流电弧检测器如下图所示，该产品通过导轨安装，采用穿孔设计和模块化设计：
采用穿孔设计，能够在有效检测每个通道的直流电弧时，避免了通道之间的相互影响。
模块化设计，每个检测器最多可以检测4路通道，每个汇流箱能够集成最多6个直流电弧检测器，共24路通道。
该直流电弧检测器能够有效识别任意通道以及母线直流电弧，及时发现安全隐患，并通过Modbus协议远程读取直流电弧报警状态，与汇流箱或者逆变器通讯，精确定位发生电弧的位置，实现火灾隐患的及时消除。
总之，直流电弧检测产品可以杜绝由直流电弧引发的火灾隐患，保障分布式光伏电站财产与人身安全，也为分布式光伏无忧安全运维提供了解决方案。
