HMI-51-【多媒体】搞地图 1

​ 其实，说道搞地图，我也真不知道咋搞，完全没有搞过。看高德的api，基本都是基于JS，这个我更没有玩过了，所有，后面的内容深度和进度我不负责哈哈。

当前进度

​ 今天基本算是调通了在QWidget下显示qml元素了。如下图所示。目前界面上就是一个Rectangle上放置了一个Text。

[toc]

关键字： HMI、Multifunction、Qt、qml、QQuickWidget

QWidget下调用QML

​ 这个其实不用我们操心了，哈哈，Qt直接给了我们一个控件QQuickWidget。直接放进去，写上qml的路径就可以了。

    ui->quickWidget->setSource(QUrl("qrc:/Navigation/QML/MultifunctionDisplay/MFD_Navigation/QML/main.qml"));

QML 代码

​ QML代码如下：这里要插一句，以前写QML的时候，发布的时候需要带上QML文件，不知道现在会不会存在了

import QtQuick 2.0

Rectangle {

    width: 1920
    height: 1080
    color: "#FF0000"


    Image {
        id: name
        anchors.fill: parent
        source: "qrc:/Navigation/Resources/MultifunctionDisplay/Navigation/demo.png"
    }

    Rectangle{
        anchors.centerIn: parent
        width: 800
        height: 600
        color: "#123456"


        Text {
            id: demo
            anchors.centerIn: parent
            color: "#FFFFFF"
            font.bold: true
            font.pixelSize: 40
            text: qsTr("QML 地图测试页面")

        }
    }



}

让Qml控件始终和窗口大小一样

​ 这个方法就有很多了，比如我这个软件里面，我就没有改变窗口大小的区别，所以可以直接在布局中改变QQuickWidget属性，这样是最好的，我这里使用了重绘方法，代码如下：

void MFD_Navigation::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);
    ui->quickWidget->setGeometry(this->rect());
}

不过这样会不会影响性能了，暂时还不知道。我已经不使用这个了，用了布局。

在Qml中加入一个按钮，当返回主菜单按钮

​ 这里用到了Qml与QWidget交互了，最简单的方式还是信号槽，我用的就是这样。

Qml里面生成一个按钮

​ 下面这段代码就是在Qml里面实现一个按钮，最底层是一个Rectangle，设置布局，大小和颜色，上面是一个Text文本，仅设置了文字信息和布局，最上层是一个MouseArea，鼠标点击区域，填充整个Rectangle区域。并在鼠标点击函数里面发送了一个信号。

    Rectangle
    {
        id:menuButton
        anchors.top: parent.top
        anchors.topMargin: 200
        anchors.right: parent.right
        anchors.rightMargin: 50
        width: 120
        height: 40
        color: "#FF0000"

        Text {
            anchors.centerIn: parent
            id: menuButton_Text
            text: qsTr("返回主菜单")
        }

        MouseArea
        {
            anchors.fill: parent
            onClicked:
            {
                root.returnToMenu()
            }
        }
    }

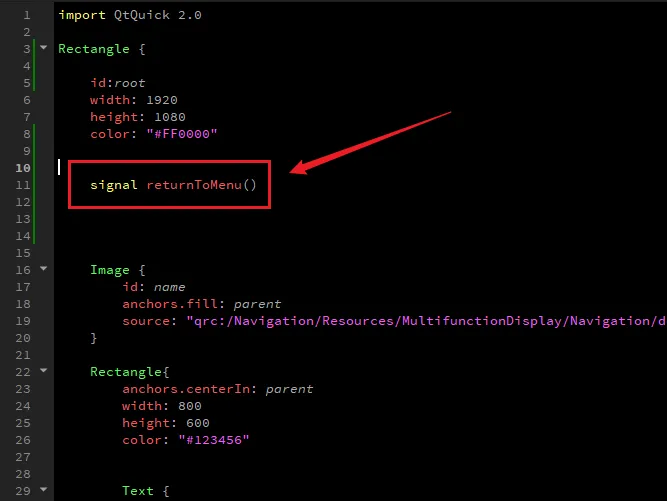

​ 这里还有一个位置需要注意一下，我们需要在Qml的跟下面创建一个信号，如下图所示；

在Widget里面链接槽函数

​ 这里我单独开了一个函数，我感觉后面可能会有好多个信号和槽，这样放在一起好管理，代码如下

void MFD_Navigation::initQML()
{
    mItem = ui->quickWidget->rootObject();
    QObject::connect(mItem,SIGNAL(returnToMenu()),this,SLOT(slot_returnToMenu()));

}

​ 槽函数就非常简单了，就是再发送一个信号给他的上级。代码如下

void MFD_Navigation::slot_returnToMenu()
{
    emit signal_returnToMenu();
}

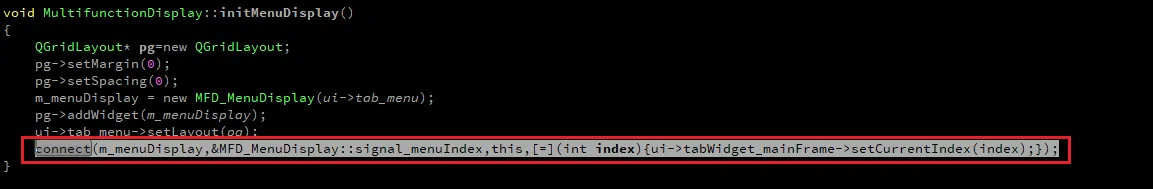

在主文件中链接槽函数

void MultifunctionDisplay::initMenuDisplay()
{
    QGridLayout* pg=new QGridLayout;
    pg->setMargin(0);
    pg->setSpacing(0);
    m_menuDisplay = new MFD_MenuDisplay(ui->tab_menu);
    pg->addWidget(m_menuDisplay);
    ui->tab_menu->setLayout(pg);
    connect(m_menuDisplay,&MFD_MenuDisplay::signal_menuIndex,this,[=](int index){ui->tabWidget_mainFrame->setCurrentIndex(index);});
}

今天就先到这里，后面需要等美术的UI来了在搞地图。

第三阶段成果展示

​ 目前已完成液晶仪表三种模式的初步显示，小模块后期根据精力更新了，主要还得找美术来搞资源，自己能力不够。暂未跟新计划。展示如下：

[video(video-yznBr6e3-1648369267384)(type-bilibili)(url-https://player.bilibili.com/player.html?aid=679609061)(image-https://ucc.alicdn.com/images/user-upload-01/img_convert/4d157e1cb316b007a2cb9790cb2dbfde.png)(title-基于Qt的汽车仪表模拟 3.0)]

B站链接：https://www.bilibili.com/video/BV1WS4y137y1/

第二阶段成果展示

​ 目前以完成HUD界面及接口开发，液晶仪表舒适模式和运动模式的开发。展示如下：

[video(video-2AqJ88TY-1645273728489)(type-bilibili)(url-https://player.bilibili.com/player.html?aid=594179292)(image-https://ucc.alicdn.com/images/user-upload-01/img_convert/e75563c3ce68bc980547dde8f6e265ba.png)(title-基于Qt的汽车仪表模拟 2.0)]

B站链接：https://www.bilibili.com/video/BV1aq4y1t7H7/

第一阶段成果展示

​ 目前以完成HUD界面及接口开发，液晶仪表舒适模式开发。展示如下：

[video(video-ArCvRvBQ-1642664938100)(type-bilibili)(url-https://player.bilibili.com/player.html?aid=77197267)(image-https://ucc.alicdn.com/images/user-upload-01/img_convert/ccddd04e0cef191fd33d7f58d41adb24.png)(title-基于Qt的汽车仪表模拟 1.0))]

B站链接：https://www.bilibili.com/video/BV1qJ411X7Gs/

说明：

本项目中所使借鉴原型来自：[吉利] 博瑞GE | 仪表HMI设计、吉利汽车HMI项目。

多媒体部分是来自吉利博瑞2017旗舰版界面所有权和解释权都归吉利汽车所有。

设计图的所有权和解释权都归吉利汽车所有。

本项目所有资源文件均由打不死的小海复刻制作。

本项目代码暂时不会开源，有需要的源码的可与我联系，左上角二维码加微信。

本项目仅限学习交流、禁止商业使用。
