⚠️本文内容包括但不限于：tcp四次挥手（同时关闭），tcp包的seq/ack号规则，tcp状态机，内核tcp代码，tcp发送窗口等知识。
问题是什么？
内核版本linux 5.10.112
一句话：四次挥手中，由于fin包和ack包乱序，导致等了一次timeout才关闭连接。过程细节：
- 同时关闭的场景，server和client几乎同时向对方发送fin包。
- client先收到了server的fin包，并回传ack包。
- 然而server处发生乱序，先收到了client的ack包，后收到了fin包。
- 结果表现为server未能正确处理client的fin包，未能返回正确的ack包。
- client没收到（针对fin的）ack包，因此等待超时后重传fin包，之后才回归正常关闭连接的流程。
问题抓包具体分析

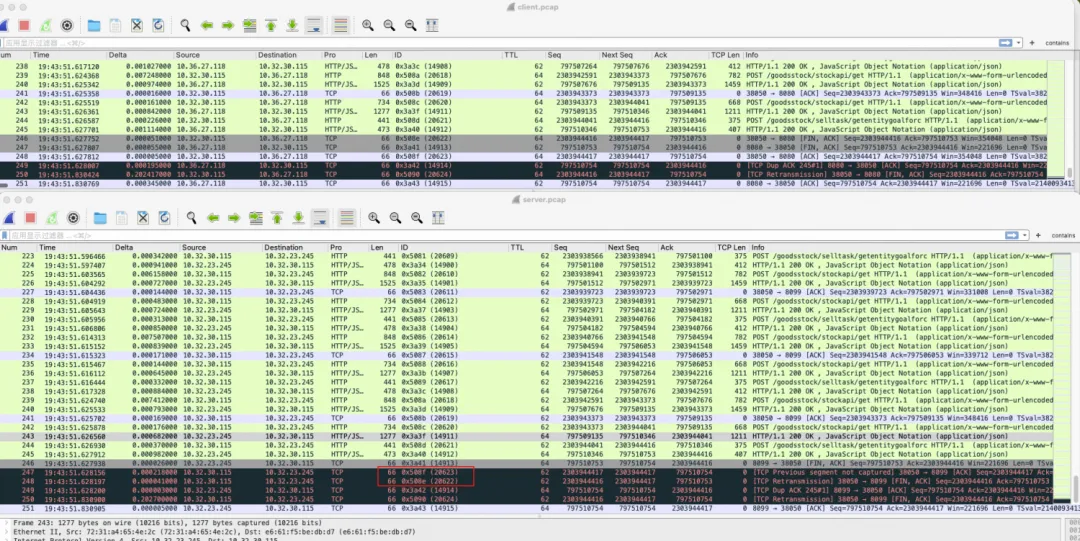

图中上半部分是client，下半部分是server。重点关注id为14913，14914，20622，20623这四个包，后面为了方便分析，对seq和ack号取后四位：
- 20622（seq=4416，ack=753），client发送的fin包：client主动关闭连接，向server发送fin包；
- 14913（seq=753，ack=4416），server发送的fin包：server主动关闭连接，向client发送fin包；
- 20623（seq=4417，ack=754），client响应的ack包：client收到server的fin，响应一个ack包；
- 14914（seq=754，ack=4416），server发送的ack包；
问题发生在server处（红框位置），发送14913后：
- 先收到20623（seq=4417），但此时期望收到的seq为4416，所以被标记为[previous segment not captured]
- 然后收到20622，回传了一个ack包，id为14914，问题就出现在这里：这个数据包的ack=4416，这意味着server还在等待seq=4416的数据包，换言之，fin-20622没有被server真正接收到。
- client发现20622没有被正确接收，因此在等到timeout后，重新发送了fin包（id=20624），此后连接正常关闭。
（这里再次强调一下ack-20623和fin-20622，后面会经常提到这两个包）首先，这个现象在直觉上是很不合理的，tcp应当有恰当的机制保证乱序恢复。这里20622和20623都已经到达了server，虽然发生了乱序，也不应当影响server把两者都接收，这是主要的疑问点所在。经过初步分析，我们推测最可能的原因是20622被server的内核忽略了（原因目前未知）。既然是内核的行为，就先尝试在本地环境复现这个问题。然而喜闻乐见的没有成功。
新问题：尝试复现未成功

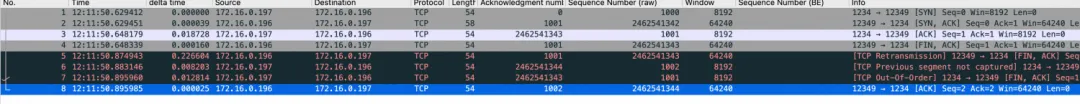

为了模拟上述乱序的场景，我们使用两台ecs，在client上伪造tcp包，与server处的正常socket通信。server处的抓包结果如下：
注意看No.为5，6，7，8的包：
- 5: server向client发送fin（这里不知为何有一次重传，但是不影响后面的效果，没有深究）
- 6: client先传回了seq=1002的ack包
- 7: client后传回了seq=1001的fin包
- 8: server传回了ack=1002的ack包，ack=1002意味着client的fin包被正常接收了！（如果在问题场景下，此时回传的ack包，ack应当为1001）
之后，为了保持内核版本一致，把相同的程序转移到本地虚拟机上运行，得到同样的结果。换言之，复现失败了。
附：模拟程序代码
工具：python + scapy
这里用scapy伪造client，发送乱序的ack和fin，是为了观察server回传的ack包。 因为client并未真的走了tcp协议，所以无论复现成功与否，都不能观察到超时重传。
（1）server处正常socket监听：
import socket server_ip = "0.0.0.0"server_port = 12346 server_socket = socket.socket(socket.AF_INET, socket.SOCK_STREAM)server_socket.bind((server_ip, server_port))server_socket.listen(5) connection, client_address = server_socket.accept() connection.close() #发送finserver_socket.close()
（2）client模拟乱序：
from scapy.all import *import timeimport sys target_ip = "略"target_port = 12346src_port = 1234 #伪造数据包，建立tcp连接ip = IP(dst=target_ip)syn = TCP(sport=src_port, dport=target_port, flags="S", seq=1000)syn_ack = sr1(ip / syn)if syn_ack and TCP in syn_ack and syn_ack[TCP].flags == "SA": print("Received SYN-ACK") ack = TCP(sport=src_port, dport=target_port, flags="A", seq=syn_ack.ack, ack=syn_ack.seq+1) send(ip / ack) print("Sent ACK")else: print("Failed to establish TCP connection") def handle_packet(packet): if TCP in packet and packet[TCP].flags & 0x01: print("Received FIN packet") #若收到server的fin，先传ack，再传fin ack = TCP(sport=src_port, dport=target_port, flags="A", seq=packet.ack+1, ack=packet.seq+1) send(ip / ack) time.sleep(0.1) fin = TCP(sport=src_port, dport=target_port, flags="FA", seq=packet.ack, ack=packet.seq) send(ip / fin) sys.exit(0)sniff(prn=handle_packet)
问题出现的位置？
server处出现乱序，结果连接未能正常关闭，而是等到client超时重传fin包，才关闭连接。
问题带来什么影响？
server处连接关闭的时间变长了（额外增加200ms），对时延敏感的场景影响明显。
本文要解决什么问题？
- 该现象是否是内核的合法行为？（先剧透一下，是合法行为）
- 为什么本地复现失败了？
问题排查
经过了大约6个周末的间断式[看代码-试验]循环，终于找到了问题所在！下面将简要描述问题排查的过程，也包括我们的一些失败尝试。
初步分析
回到上面的问题，现在不仅不清楚问题原因，本地复现还完美符合理想情况。简单来说：
- 本地复现-乱序不影响挥手；
- 问题场景-乱序导致超时重传。
可以确定，问题很大概率出现在server对ack-20623和fin-20622的处理上。（下面会以ack-20623和fin-20622代指乱序的ack和fin包）关键在于：server发送fin后（进入FIN_WAIT_1状态），对后面收到的乱序ack-20623和fin-20622是如何处理的。这里涉及到tcp的状态转移，所以，首要问题是确定其中的状态转移过程。之后才能根据状态转移锁定对应的代码片段，做具体分析。
确定状态转移
由于问题发生在挥手过程中，很自然想到通过观察状态转移来判断数据包的接收/处理情况。我们结合复现过程，利用ss和ebpf，监控tcp的状态变化。确定了server在收到ack-20623后，由FIN_WAIT_1进入了FIN_WAIT_2状态，这意味着ack-20623被正确处理了。那么问题大概率出现在fin-20622的处理上，这也证实了我们最初的猜测。
这里还有一个奇怪的点：按照正确的挥手流程，server在 FIN_WAIT_2 收到fin后应当进入 TIMEWAIT 状态。我们在ss中观察到了这个状态转移，但是使用ebpf监控时，并没有捕捉到这个状态转移。 当时我们并未关注这个问题，后来才知晓原因：ebpf实现中，只记录 tcp_set_state() 引发的状态转移。而此处虽然进入了 TIMEWAIT 状态，却并未经过 tcp_set_state() ，因此ebpf中无法看到。 关于这里如何进入 TIMEWAIT ，请看末尾的“番外”一节。
附：ebpf监控结果（FIN_WAIT1转移到FIN_WAIT2时，snd_una有更新，确定ack-20623被正确处理了）
<idle>-0 [000] d.s. 42261.233642: PASSIVE_ESTABLISHED: start monitor tcp state change<idle>-0 [000] d.s. 42261.233651: port:12346,snd_nxt:154527568,snd_una:154527568<idle>-0 [000] d.s. 42261.233652: rcv_nxt:1001,recved:0,acked:0 <...>-9451 [007] d... 42261.233808: changing from ESTABLISHED to FIN_WAIT1<...>-9451 [007] d... 42261.233815: port:12346,snd_nxt:154527568,snd_una:154527568<...>-9451 [007] d... 42261.233816: rcv_nxt:1001,recved:0,acked:0 <idle>-0 [000] dNs. 42261.464578: changing from FIN_WAIT1 to FIN_WAIT2<idle>-0 [000] dNs. 42261.464588: port:12346,snd_nxt:154527569,snd_una:154527569<idle>-0 [000] dNs. 42261.464589: rcv_nxt:1001,recved:0,acked:1
内核源码分析
事已至此，不得不看一看内核源码了。结合上面的分析，问题大概率发生在 tcp_rcv_state_process() 函数中，抽取出其中关于TCP_FIN_WAIT2的片段，然而很遗憾，在这个片段中没有发现疑点：（tcp_rcv_state_process是接收数据包时处理状态转移的函数，位于net/ipv4/tcp_input.c）
case TCP_FIN_WAIT1: case TCP_FIN_WAIT2: /* RFC 793 says to queue data in these states, * RFC 1122 says we MUST send a reset. * BSD 4.4 also does reset. */ if (sk->sk_shutdown & RCV_SHUTDOWN) { if (TCP_SKB_CB(skb)->end_seq != TCP_SKB_CB(skb)->seq && after(TCP_SKB_CB(skb)->end_seq - th->fin, tp->rcv_nxt)) { //经过分析，不符合该条件 NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPABORTONDATA); tcp_reset(sk); return 1; } } fallthrough; case TCP_ESTABLISHED: tcp_data_queue(sk, skb); //如果进入了这个函数，乱序会被纠正，fin的处理也在该函数中 queued = 1; break;
如果运行到了这里，基本可以确定fin会被正常处理，所以我们将这个位置作为我们检查的终点。也就是说，乱序的fin-20622应当是没有成功到达此处的。我们从这个位置开始，向前查找，找到了一个非常可疑的位置，同样是在tcp_rcv_state_process中。
//检查ack值是否合法 acceptable = tcp_ack(sk, skb, FLAG_SLOWPATH | FLAG_UPDATE_TS_RECENT | FLAG_NO_CHALLENGE_ACK) > 0; if (!acceptable) { //如果不合法 if (sk->sk_state == TCP_SYN_RECV) //挥手过程中不会进入这个分支 return 1; /* send one RST */ tcp_send_challenge_ack(sk, skb); //回传一个ack然后丢弃 goto discard; }
假如这里对fin-20622的ack检查没有通过，那么也会发送一个ack（即包14914, 这段代码中为challenge ack），然后丢弃掉（没有进入处理fin的流程）。这和问题场景是非常符合的。继续分析tcp_ack()函数，也找到了可能会判定非法的点：
/*这一段是判断收到的ack值与本地发送窗口的关系， 这里snd_una意为send un-acknowledge，即发送了，但未被ack的位置*/ if (before(ack, prior_snd_una)) { //如果收到的ack值，已经被前面的包ack了 /* RFC 5961 5.2 [Blind Data Injection Attack].[Mitigation] */··· goto old_ack; }···old_ack: /* If data was SACKed, tag it and see if we should send more data. * If data was DSACKed, see if we can undo a cwnd reduction. */··· return 0;
总结一下：fin-20622有一种可能的处理路径，符合问题场景的表现。从server的视角：
- 首先收到ack-20623，更新了snd_una的值为该包的ack值，即754。
- 然后收到fin-20622，在检查ack值的阶段，由于该包的ack=753，小于此时的snd_nxt，因此被判定为old_ack，非法。之后acceptable返回值为0。
- 由于 ack 值被判定为非法，内核传回一个challenge ack包， 然后直接丢掉fin-20622。
- 因此，最终fin-20622被tcp_rcv_state_process丢弃，没有进入fin包处理的流程。
这样，相当于server并没有收到fin信号，与问题场景吻合。
找到了这一条可疑路径，接下来就要想办法验证了。由于精确到了具体的代码片段，并且实际代码相当复杂，仅通过代码分析很难确定真实的运行路径。于是我们放出大招，直接修改内核，验证上述位点的tcp状态信息，主要是状态转移和发送窗口。
修改内核配合测试
具体过程不再赘述，我们有了新的发现：（提示：使用的依然是“表现正常”的复现脚本）
- 收到ack-20623时，snd_una确实被更新了，这符合上面的假设，为fin包丢弃提供了条件。
- 乱序的fin包根本没有进入tcp_rcv_state_process()函数，而是被外层的tcp_v4_rcv()函数按照TIMEWAIT流程直接处理，最终关闭连接。
显然，第二点很可能是导致复现失败的关键。
- 更加证明了我们先前的假设，如果fin能进入tcp_rcv_state_process()函数，应该就能复现出问题。但可能因为线上场景与复现场景存在某些配置差异，导致代码路径分歧。
- 另外这个发现也颠覆了我们的认知，按照tcp的挥手流程，在收到fin-20622前，server发送fin后收到了ack，那么应当处于FIN_WAIT_2状态，工具监控结果也是如此，为何这里是TIMEWAIT呢。
带着这些问题，我们回到代码中，继续分析。在ack检查和fin处理之间，找到一处最可疑的位置：
case TCP_FIN_WAIT1: { int tmo;··· if (tp->snd_una != tp->write_seq) //一种异常情况，还有数据待发送 break; //可疑 tcp_set_state(sk, TCP_FIN_WAIT2); //转移至FIN_WAIT2，并且关闭发送方向 sk->sk_shutdown |= SEND_SHUTDOWN; sk_dst_confirm(sk); if (!sock_flag(sk, SOCK_DEAD)) { //延迟关闭 /* Wake up lingering close() */ sk->sk_state_change(sk); break; //可疑 }··· //可能会进入timewait相关的逻辑 tmo = tcp_fin_time(sk); //计算fin超时 if (tmo > sock_net(sk)->ipv4.sysctl_tcp_tw_timeout) { //如果超时时间很大，则启动keepalive timer探活 inet_csk_reset_keepalive_timer(sk, tmo - sock_net(sk)->ipv4.sysctl_tcp_tw_timeout); } else if (th->fin || sock_owned_by_user(sk)) { /* Bad case. We could lose such FIN otherwise. * It is not a big problem, but it looks confusing * and not so rare event. We still can lose it now, * if it spins in bh_lock_sock(), but it is really * marginal case. */ inet_csk_reset_keepalive_timer(sk, tmo); } else { //否则直接进入timewait；经过测试，复现失败时ack包进入了这个分支 tcp_time_wait(sk, TCP_FIN_WAIT2, tmo); goto discard; } break; }
这个片段对应ack-20623的处理过程，确实发现了和TIMEWAIT的关联，所以我们怀疑到前面的两个break上。如果提前触发了break，是不是就不会导致TIMEWAIT，进而能够复现成功？
话不多说直接动手，通过修改代码，发现两个break任意触发一个，都能够复现出问题场景，导致连接无法正常关闭！对比两个break的条件，SOCK_DEAD成为最大嫌疑者。
关于SOCK_DEAD
从字面意思推测，这个flag应当和tcp的关闭过程有关，在内核代码中查找，发现两处相关的函数：
/* * Shutdown the sending side of a connection. Much like close except * that we don't receive shut down or sock_set_flag(sk, SOCK_DEAD). */ void tcp_shutdown(struct sock *sk, int how){ /* We need to grab some memory, and put together a FIN, * and then put it into the queue to be sent. * Tim MacKenzie(tym@dibbler.cs.monash.edu.au) 4 Dec '92. */ if (!(how & SEND_SHUTDOWN)) return; /* If we've already sent a FIN, or it's a closed state, skip this. */ if ((1 << sk->sk_state) & (TCPF_ESTABLISHED | TCPF_SYN_SENT | TCPF_SYN_RECV | TCPF_CLOSE_WAIT)) { /* Clear out any half completed packets. FIN if needed. */ if (tcp_close_state(sk)) tcp_send_fin(sk); }}EXPORT_SYMBOL(tcp_shutdown);
从注释可以看出，这个函数具有close的一部分功能，但是不会sock_set_flag(sk, SOCK_DEAD)。那么再看一看tcp_close()：
void tcp_close(struct sock *sk, long timeout){ struct sk_buff *skb; int data_was_unread = 0; int state; ··· if (unlikely(tcp_sk(sk)->repair)) { sk->sk_prot->disconnect(sk, 0); } else if (data_was_unread) { /* Unread data was tossed, zap the connection. */ NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPABORTONCLOSE); tcp_set_state(sk, TCP_CLOSE); tcp_send_active_reset(sk, sk->sk_allocation); } else if (sock_flag(sk, SOCK_LINGER) && !sk->sk_lingertime) { /* Check zero linger _after_ checking for unread data. */ sk->sk_prot->disconnect(sk, 0); NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPABORTONDATA); } else if (tcp_close_state(sk)) { /* We FIN if the application ate all the data before * zapping the connection. */ tcp_send_fin(sk); //发送fin包 } sk_stream_wait_close(sk, timeout); adjudge_to_death: state = sk->sk_state; sock_hold(sk); sock_orphan(sk); //这里会设置SOCK_DEAD flag···}EXPORT_SYMBOL(tcp_close);
这里，tcp_shutdown和tcp_close都是tcp协议的标准接口，可以用于关闭连接：
struct proto tcp_prot = { .name = "TCP", .owner = THIS_MODULE, .close = tcp_close, //close在这 .pre_connect = tcp_v4_pre_connect, .connect = tcp_v4_connect, .disconnect = tcp_disconnect, .accept = inet_csk_accept, .ioctl = tcp_ioctl, .init = tcp_v4_init_sock, .destroy = tcp_v4_destroy_sock, .shutdown = tcp_shutdown, //shutdown在这 .setsockopt = tcp_setsockopt, .getsockopt = tcp_getsockopt, .keepalive = tcp_set_keepalive, .recvmsg = tcp_recvmsg, .sendmsg = tcp_sendmsg,···};EXPORT_SYMBOL(tcp_prot);
综上，shutdown和close的一个重要差异在于shutdown不会设置SOCK_DEAD。
我们将复现脚本的close()换成shutdown()再测试，终于成功复现了fin被丢弃的结果！（并且通过打印日志，确定丢弃原因就是之前提到的old_ack，终于验证了我们的假设。）下面只需要回归线上场景，确认是否真的调用了shutdown()关闭连接。经过线上同学的确认，此处server确实是用了shutdown()关闭连接（通过nginx的lingering_close）。至此，终于真相大白！
总结
最后，回答最初的两个问题作为总结：
- 该现象是否是内核的合法行为？
- 是合法行为，是内核检查ack的逻辑导致的；
- 内核会根据收到的ack值，更新发送窗口参数snd_una，并由snd_una判断ack包是否需要处理；
- 由于fin-20622的ack值小于ack-20623，且ack-20623先到达，更新了snd_una。后到达的fin在ack检查过程中，对比snd_una时被认为是已经ack过的包，不需要再处理，结果被直接丢弃，并回传一个challenge_ack。导致了问题场景。
- 为什么本地复现失败了？
- 关闭tcp连接时，使用了close()接口，而线上环境使用的是shutdown()
- shutdown不会设置SOCK_DEAD，而close则相反，导致复现时的代码路径与问题场景出现分歧。
番外：close()下的tcp状态转移
其实还遗留了一个问题：为什么用close()关闭连接时，没有观察到fin包的状态转移FIN_WAIT_2 -> TIMEWAIT（没有进入tcp_rcv_state_process）？这要从FIN_WAIT_1收到ack后讲起，上面的代码分析中提到，如果没有触发两个可疑的break，处理ack时将会进入：
case TCP_FIN_WAIT1: { int tmo;··· else { tcp_time_wait(sk, TCP_FIN_WAIT2, tmo); goto discard; } break; }
tcp_time_wait()主要逻辑如下：
/* * Move a socket to time-wait or dead fin-wait-2 state. */void tcp_time_wait(struct sock *sk, int state, int timeo){ const struct inet_connection_sock *icsk = inet_csk(sk); const struct tcp_sock *tp = tcp_sk(sk); struct inet_timewait_sock *tw; struct inet_timewait_death_row *tcp_death_row = &sock_net(sk)->ipv4.tcp_death_row; //创建tw，其中将tcp状态置为TCP_TIME_WAIT tw = inet_twsk_alloc(sk, tcp_death_row, state); if (tw) { //创建成功，则会进行初始化 struct tcp_timewait_sock *tcptw = tcp_twsk((struct sock *)tw); const int rto = (icsk->icsk_rto << 2) - (icsk->icsk_rto >> 1); //计算超时时间 struct inet_sock *inet = inet_sk(sk); tw->tw_transparent = inet->transparent; tw->tw_mark = sk->sk_mark; tw->tw_priority = sk->sk_priority; tw->tw_rcv_wscale = tp->rx_opt.rcv_wscale; tcptw->tw_rcv_nxt = tp->rcv_nxt; tcptw->tw_snd_nxt = tp->snd_nxt; tcptw->tw_rcv_wnd = tcp_receive_window(tp); tcptw->tw_ts_recent = tp->rx_opt.ts_recent; tcptw->tw_ts_recent_stamp = tp->rx_opt.ts_recent_stamp; tcptw->tw_ts_offset = tp->tsoffset; tcptw->tw_last_oow_ack_time = 0; tcptw->tw_tx_delay = tp->tcp_tx_delay; /* Get the TIME_WAIT timeout firing. */ //确定超时时间 if (timeo < rto) timeo = rto; if (state == TCP_TIME_WAIT) timeo = sock_net(sk)->ipv4.sysctl_tcp_tw_timeout; /* tw_timer is pinned, so we need to make sure BH are disabled * in following section, otherwise timer handler could run before * we complete the initialization. */ //更新维护timewait sock的结构 local_bh_disable(); inet_twsk_schedule(tw, timeo); /* Linkage updates. * Note that access to tw after this point is illegal. */ inet_twsk_hashdance(tw, sk, &tcp_hashinfo); //加入全局哈希表（tcp_hashinfo） local_bh_enable(); } else { /* Sorry, if we're out of memory, just CLOSE this * socket up. We've got bigger problems than * non-graceful socket closings. */ NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPTIMEWAITOVERFLOW); } tcp_update_metrics(sk); //更新tcp统计指标，不影响本次行为 tcp_done(sk); //销毁掉sk}EXPORT_SYMBOL(tcp_time_wait);
可见，在这个过程中，原本的sk被销毁了，并且创建了对应的inet_timewait_sock，进入计时。换言之，close的server收到ack时，虽然会进入FIN_WAIT_2，但是之后立即切换到了TIMEWAIT状态，且没有经过标准的tcp_set_state()函数，致使ebpf没有监控到。
之后再收到fin包时，则根本不会进入tcp_rcv_state_process()，而是由外层tcp_v4_rcv()进行timewait流程处理。具体来讲，tcp_v4_rcv()将根据收到的skb查询对应的内核sk，这里会查到上面创建的timewait_sock，其状态为TIMEWAIT，所以直接进入timewait的处理，核心代码如下：
int tcp_v4_rcv(struct sk_buff *skb){ struct net *net = dev_net(skb->dev); struct sk_buff *skb_to_free; int sdif = inet_sdif(skb); int dif = inet_iif(skb); const struct iphdr *iph; const struct tcphdr *th; bool refcounted; struct sock *sk; int ret;··· th = (const struct tcphdr *)skb->data;···lookup: sk = __inet_lookup_skb(&tcp_hashinfo, skb, __tcp_hdrlen(th), th->source, th->dest, sdif, &refcounted); //从全局哈希表tcp_hashinfo中查询sk···process: if (sk->sk_state == TCP_TIME_WAIT) goto do_time_wait;···do_time_wait: //正常的timewait处理流程··· goto discard_it;}
综上，server调用close()关闭连接，收到ack后会转入FIN_WAIT_2，然后立刻转移为TIMEWAIT，不需要等待client的fin包。
一种简单的定性理解：调用close()的socket意味着完全关闭接收和发送，这样进入FIN_WAIT_2等待对方的fin意义不大（等待对方fin的一个主要目的是确定对方发送完毕），所以在确认己方发送的fin被对面收到之后（收到了client针对fin的ack），就可以进入TIMEWAIT状态了。
