Dashboard 是基于网页的 Kubernetes 用户界面。 你可以使用 Dashboard 将容器应用部署到 Kubernetes 集群中，也可以对容器应用排错，还能管理集群资源。 你可以使用 Dashboard 获取运行在集群中的应用的概览信息，也可以创建或者修改 Kubernetes 资源 （如 Deployment，Job，DaemonSet 等等）。 例如，你可以对 Deployment 实现弹性伸缩、发起滚动升级、重启 Pod 或者使用向导创建新的应用。

Dashboard 同时展示了 Kubernetes 集群中的资源状态信息和所有报错信息。

1 部署 Dashboard UI

默认不部署 Dashboard。

1.1 yaml 下载

先把这个yaml 下载下来，因为我们还要修改它：

[root@icv-k8s-node-1 home]# wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.7.0/aio/deploy/recommended.yaml
--2023-06-30 15:51:42--  https://raw.githubusercontent.com/kubernetes/dashboard/v2.7.0/aio/deploy/recommended.yaml
Resolving raw.githubusercontent.com (raw.githubusercontent.com)... 185.199.110.133, 185.199.111.133, 185.199.108.133, ...
Connecting to raw.githubusercontent.com (raw.githubusercontent.com)|185.199.110.133|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 7621 (7.4K) [text/plain]
Saving to: ‘recommended.yaml’
100%[=========================================================>] 7,621       --.-K/s   in 0.002s
2023-06-30 15:51:43 (3.88 MB/s) - ‘recommended.yaml’ saved [7621/7621]
[root@icv-k8s-node-1 home]#

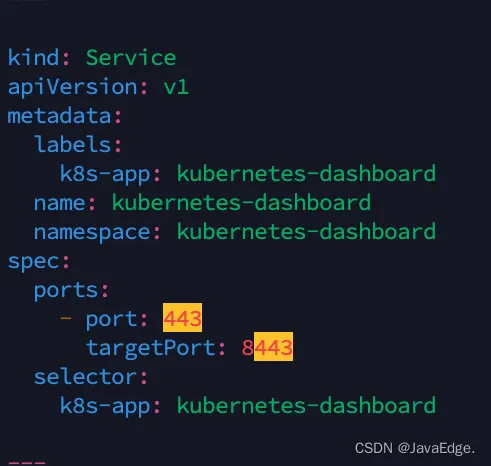

查询 443，默认内容：

这样我们是无法直接通过外部浏览器访问的。修改如下：

kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  ports:
    - port: 443
      targetPort: 8443
  type: NodePort
  selector:
    k8s-app: kubernetes-dashboard

1.2 部署

[root@icv-k8s-node-1 home]# kubectl apply -f recommended.yaml
namespace/kubernetes-dashboard created
serviceaccount/kubernetes-dashboard created
service/kubernetes-dashboard created
secret/kubernetes-dashboard-certs created
secret/kubernetes-dashboard-csrf created
secret/kubernetes-dashboard-key-holder created
configmap/kubernetes-dashboard-settings created
role.rbac.authorization.k8s.io/kubernetes-dashboard created
clusterrole.rbac.authorization.k8s.io/kubernetes-dashboard created
rolebinding.rbac.authorization.k8s.io/kubernetes-dashboard created
clusterrolebinding.rbac.authorization.k8s.io/kubernetes-dashboard created
deployment.apps/kubernetes-dashboard created
service/dashboard-metrics-scraper created
deployment.apps/dashboard-metrics-scraper created
[root@icv-k8s-node-1 home]#

查看 pod：

kubectl get pod -A 是一个 Kubernetes 命令，用于列出集群中所有正在运行的 Pod，不论它们属于哪个命名空间：

• kubectl：用于与 Kubernetes 集群交互的命令行工具
• get：指定我们要获取关于一个资源的信息
• pod：我们要获取信息的资源类型
• -A 或 --all-namespaces：指定命令在所有命名空间中执行，而不仅仅是当前命名空间

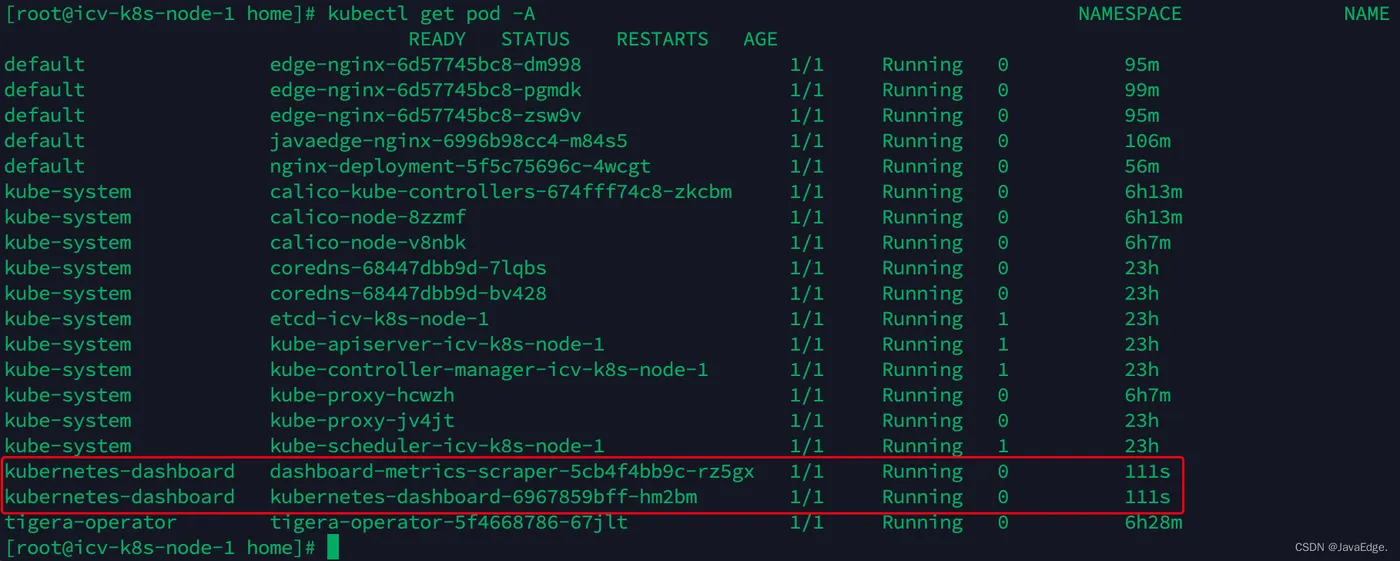

[root@icv-k8s-node-1 home]# kubectl get pod -A

[root@icv-k8s-node-1 home]# kubectl get svc -A
NAMESPACE              NAME                        TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                  AGE
default                edge-nginx                  ClusterIP   10.106.187.202   <none>        88/TCP                   101m
default                javaedge-nginx              NodePort    10.109.194.31    <none>        90:31104/TCP             108m
default                kubernetes                  ClusterIP   10.96.0.1        <none>        443/TCP                  23h
default                nginx-deployment            NodePort    10.110.49.229    <none>        89:32158/TCP             41m
kube-system            kube-dns                    ClusterIP   10.96.0.10       <none>        53/UDP,53/TCP,9153/TCP   23h
kubernetes-dashboard   dashboard-metrics-scraper   ClusterIP   10.106.145.20    <none>        8000/TCP                 5m3s
kubernetes-dashboard   kubernetes-dashboard        NodePort    10.99.210.194    <none>        443:31902/TCP            5m4s
[root@icv-k8s-node-1 home]#

2 访问 Dashboard 用户界面

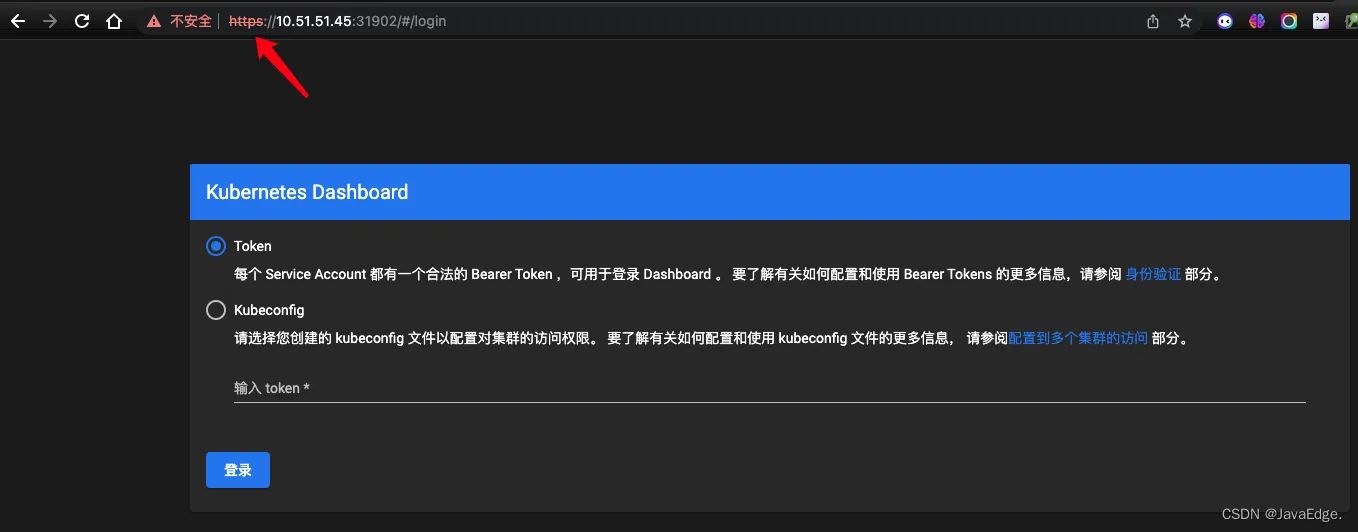

上一小节我们看到 仪表盘pod映射到了 31902 端口，那么就要通过它访问，注意了必须是 HTTPS：

若使用 HTTP，你只能看到大黑边：

为了保护集群数据，默认Dashboard 会使用最少的 RBAC 配置进行部署。 Dashboard 仅支持使用 Bearer 令牌登录。

创建 token

# 创建 dashboard-admin ⽤户
[root@icv-k8s-node-1 home]# kubectl create serviceaccount dashboard-admin -n kubernetes-dashboard
serviceaccount/dashboard-admin created
# 绑定 clusterrolebinding 授权
[root@icv-k8s-node-1 home]# kubectl create clusterrolebinding dashboard-admin-rb --clusterrole=cluster-admin --serviceaccount=kubernetes-dashboard:dashboard-admin
clusterrolebinding.rbac.authorization.k8s.io/dashboard-admin-rb created
# 创建token文件
[root@icv-k8s-node-1 home]#

对应 yaml：

apiVersion: v1
kind: Secret
metadata:
  name: dashboard-admin-secret
  namespace: kubernetes-dashboard
  annotations:
    kubernetes.io/service-account.name: dashboard-admin
type: kubernetes.io/service-account-token

# 运行并获得token
[root@icv-k8s-node-1 home]# kubectl apply -f admin-token.yaml
secret/dashboard-admin-secret created
[root@icv-k8s-node-1 home]# kubectl describe secret dashboard-admin-secret -n kubernetes-dashboard
Name:         dashboard-admin-secret
Namespace:    kubernetes-dashboard
Labels:       <none>
Annotations:  kubernetes.io/service-account.name: dashboard-admin
              kubernetes.io/service-account.uid: 4260320b-200b-4189-97ce-c30ac6a3445f
Type:  kubernetes.io/service-account-token
Data
====
ca.crt:     1099 bytes
namespace:  20 bytes
token:      eyJhbGciOiJSUzI1NiIsImtpZCI6Ind4ZzJfQkVWaFdfWUtqSWo5VlRYQVViblBnZkwybXpMVlZqT1M3OGhvd3cifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJrdWJlcm5ldGVzLWRhc2hib2FyZCIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VjcmV0Lm5hbWUiOiJkYXNoYm9hcmQtYWRtaW4tc2VjcmV0Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQubmFtZSI6ImRhc2hib2FyZC1hZG1pbiIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VydmljZS1hY2NvdW50LnVpZCI6IjQyNjAzMjBiLTIwMGItNDE4OS05N2NlLWMzMGFjNmEzNDQ1ZiIsInN1YiI6InN5c3RlbTpzZXJ2aWNlYWNjb3VudDprdWJlcm5ldGVzLWRhc2hib2FyZDpkYXNoYm9hcmQtYWRtaW4ifQ.vw9oyPTb_646Dfs-6wR9_3o0rMQEmUZ0Ytx3rOJCMuCscN2Mm2fTHmWyvVo9_mDRqNhspBTj_noONoWcNId8Uj0GmVLpqwHNeKpINFI9UH39LlLV1y4QVaZ7O0i8jDVAC7msfozKA9F0TcQev5oK0MkDmbGC5JqTvDlgXCvbJotbBXfjZesGGwUS8O-RMvkFSf_ZIjjhMkYT3IuU8H9VinRAUH7GMefvNPq_zzPL6AsMIMosO4rrwsTm6OSJaKYsAdatusik8Fv-yFYI5CyEwnFGdiQIyXcSlK6wimqv1U142_nyNg9y_jv4lk02de9FBiQtWmuYg80dqw42lG38sA
[root@icv-k8s-node-1 home]#

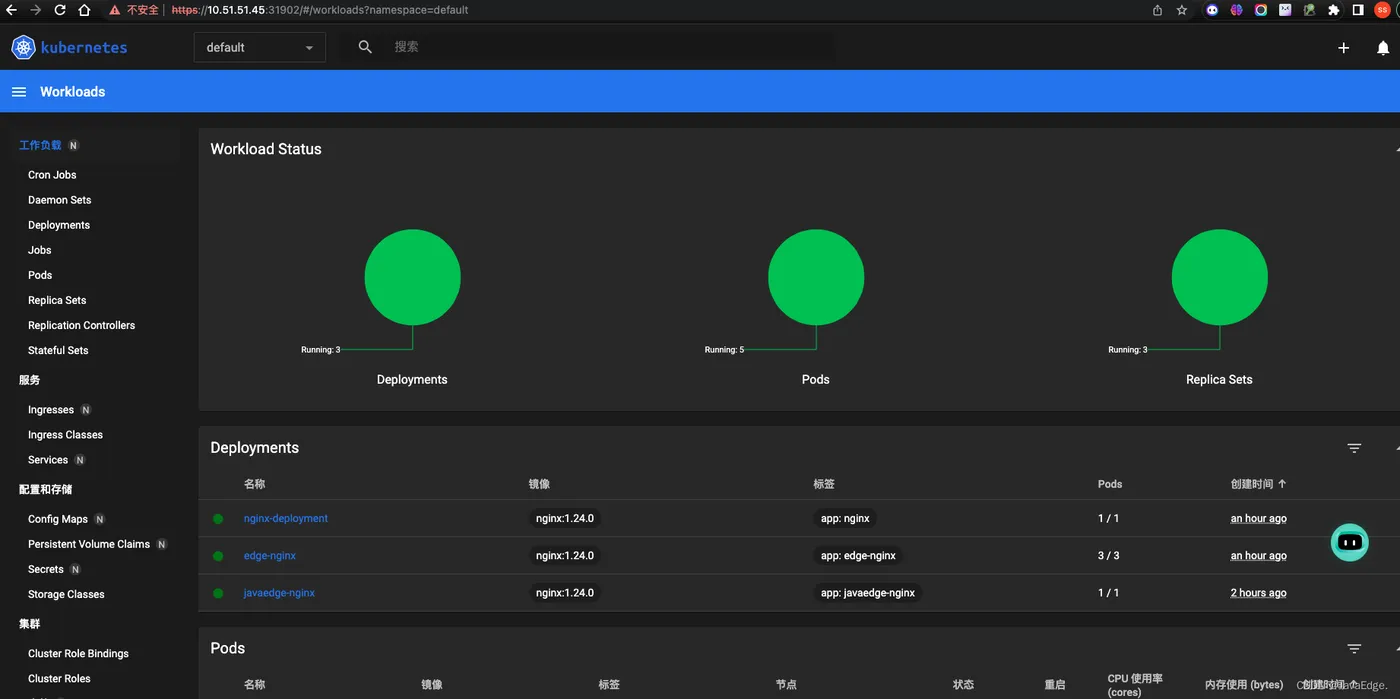

现在输入 token，就登录成功了。

命令行代理

你可以使用 kubectl 命令行工具来启用 Dashboard 访问，命令如下：

kubectl proxy

kubectl 会使得 Dashboard 可以通过 http://localhost:8001/api/v1/namespaces/kubernetes-dashboard/services/https:kubernetes-dashboard:/proxy/ 访问。

UI 只能 通过执行这条命令的机器进行访问。更多选项参见 kubectl proxy --help。

说明：

Kubeconfig 身份验证方法不支持外部身份提供程序或基于 x509 证书的身份验证。

3 欢迎界面

当访问空集群的 Dashboard 时，你会看到欢迎界面。 页面包含一个指向此文档的链接，以及一个用于部署第一个应用程序的按钮。 此外，你可以看到在默认情况下有哪些默认系统应用运行在 kube-system 名字空间 中，比如 Dashboard 自己。

4 部署容器化应用

通过一个简单的部署向导，你可以使用 Dashboard 将容器化应用作为一个 Deployment 和可选的 Service 进行创建和部署。你可以手工指定应用的详细配置，或者上传一个包含应用配置的 YAML 或 JSON _清单_文件。

点击任何页面右上角的 CREATE 按钮以开始。

指定应用的详细配置

部署向导需要你提供以下信息：

应用名称（必填）：应用的名称。内容为 应用名称 的 标签 会被添加到任何将被部署的 Deployment 和 Service。

在选定的 Kubernetes 名字空间 中， 应用名称必须唯一。必须由小写字母开头，以数字或者小写字母结尾， 并且只含有小

• 写字母、数字和中划线（-）。小于等于24个字符。开头和结尾的空格会被忽略。

• 容器镜像（必填）：公共镜像仓库上的 Docker 容器镜像 或者私有镜像仓库 （通常是 Google Container Registry 或者 Docker Hub）的 URL。容器镜像参数说明必须以冒号结尾。

• Pod 的数量（必填）：你希望应用程序部署的 Pod 的数量。值必须为正整数。
  系统会创建一个 Deployment 以保证集群中运行期望的 Pod 数量。

• 服务（可选）：对于部分应用（比如前端），你可能想对外暴露一个 Service，这个 Service 可能用的是集群之外的公网 IP 地址（外部 Service）。
  说明：
  对于外部服务，你可能需要开放一个或多个端口才行。
• 其它只能对集群内部可见的 Service 称为内部 Service。

不管哪种 Service 类型，如果你选择创建一个 Service，而且容器在一个端口上开启了监听（入向的）， 那么你需要定义两个端口。创建的 Service 会把（入向的）端口映射到容器可见的目标端口。 该 Service 会把流量路由到你部署的 Pod。支持 TCP 协议和 UDP 协议。 这个 Service 的内部 DNS 解析名就是之前你定义的应用名称的值。

如果需要，你可以打开 Advanced Options 部分，这里你可以定义更多设置：

• 描述：这里你输入的文本会作为一个 注解 添加到 Deployment，并显示在应用的详细信息中。

• 标签：应用默认使用的 标签 是应用名称和版本。 你可以为 Deployment、Service（如果有）定义额外的标签，比如 release（版本）、 environment（环境）、tier（层级）、partition（分区） 和 release track（版本跟踪）。

例子：

release=1.0
tier=frontend
environment=pod
track=stable

名字空间：Kubernetes 支持多个虚拟集群依附于同一个物理集群。 这些虚拟集群被称为 名字空间， 可以让你将资源划分为逻辑命名的组。

Dashboard 通过下拉菜单提供所有可用的名字空间，并允许你创建新的名字空间。 名字空间的名称最长可以包含 63 个字母或数字和中横线（-），但是不能包含大写字母。

名字空间的名称不能只包含数字。如果名字被设置成一个数字，比如 10，pod 就

在名字空间创建成功的情况下，默认会使用新创

• 建的名字空间。如果创建失败，那么第一个名字空间会被选中。

• 镜像拉取 Secret：如果要使用私有的 Docker 容器镜像，需要拉取 Secret 凭证。
  Dashboard 通过下拉菜单提供所有可用的 Secret，并允许你创建新的 Secret。 Secret 名称必须遵循 DNS 域名语法，比如 new.image-pull.secret。 Secret 的内容必须是 base64 编码的，并且在一个 .dockercfg 文件中声明。Secret 名称最大可以包含 253 个字符。
• 在镜像拉取 Secret 创建成功的情况下，默认会使用新创建的 Secret。 如果创建失败，则不会使用任何 Secret。

• CPU 需求（核数） 和 内存需求（MiB）：你可以为容器定义最小的 资源限制。 默认情况下，Pod 没有 CPU 和内存限制。

• 运行命令和运行命令参数：默认情况下，你的容器会运行 Docker 镜像的默认 入口命令。 你可以使用 command 选项覆盖默认值。

• 以特权模式运行：这个设置决定了在 特权容器 中运行的进程是否像主机中使用 root 运行的进程一样。 特权容器可以使用诸如操纵网络堆栈和访问设备的功能。

• 环境变量：Kubernetes 通过 环境变量 暴露 Service。你可以构建环境变量，或者将环境变量的值作为参数传递给你的命令。 它们可以被应用用于查找 Service。值可以通过 $(VAR_NAME) 语法关联其他变量。


上传 YAML 或者 JSON 文件

Kubernetes 支持声明式配置。所有的配置都存储在清单文件 （YAML 或者 JSON 配置文件）中。这些 清单使用 Kubernetes API 定义的资源模式。

作为一种替代在部署向导中指定应用详情的方式，你可以在一个或多个清单文件中定义应用，并且使用 Dashboard 上传文件。

5 使用 Dashboard

Kubernetes Dashboard UI 视图；包括它们提供的内容，以及怎么使用它们。

导航

当在集群中定义 Kubernetes 对象时，Dashboard 会在初始视图中显示它们。 默认情况下只会显示 默认 名字空间中的对象，可以通过更改导航栏菜单中的名字空间筛选器进行改变。

Dashboard 展示大部分 Kubernetes 对象，并将它们分组放在几个菜单类别中。

管理概述

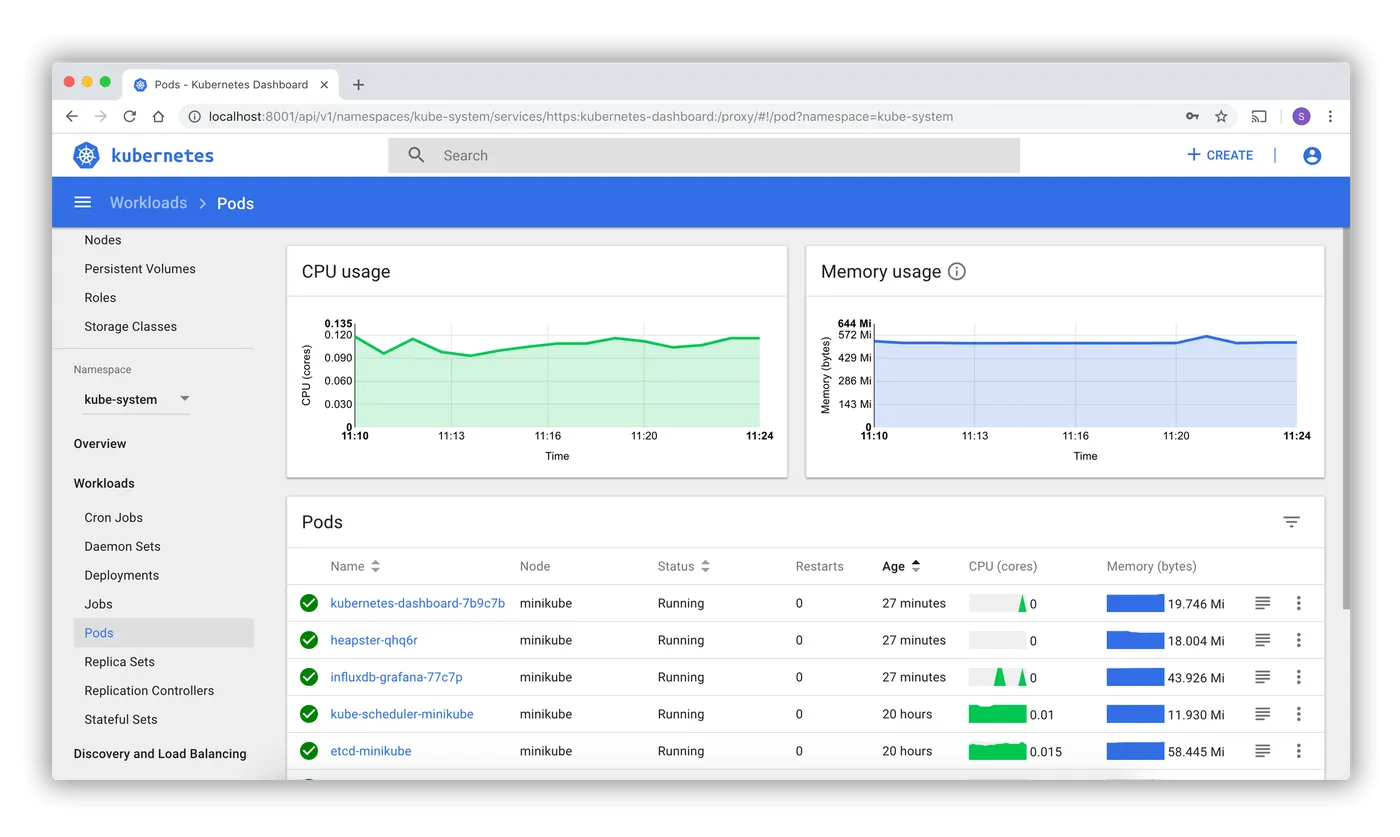

集群和名字空间管理的视图，Dashboard 会列出节点、名字空间和持久卷，并且有它们的详细视图。 节点列表视图包含从所有节点聚合的 CPU 和内存使用的度量值。 详细信息视图显示了一个节点的度量值，它的规格、状态、分配的资源、事件和这个节点上运行的 Pod。

负载

显示选中的名字空间中所有运行的应用。 视图按照负载类型（例如：Deployment、ReplicaSet、StatefulSet）罗列应用，并且每种负载都可以单独查看。 列表总结了关于负载的可执行信息，比如一个 ReplicaSet 的就绪状态的 Pod 数量，或者目前一个 Pod 的内存用量。

工作负载的详情视图展示了对象的状态、详细信息和相互关系。 例如，ReplicaSet 所控制的 Pod，或者 Deployment 所关联的新 ReplicaSet 和 HorizontalPodAutoscalers。

服务

展示允许暴露给外网服务和允许集群内部发现的 Kubernetes 资源。 因此，Service 和 Ingress 视图展示他们关联的 Pod、给集群连接使用的内部端点和给外部用户使用的外部端点。

存储

存储视图展示持久卷申领（PVC）资源，这些资源被应用程序用来存储数据。

ConfigMap 和 Secret

展示的所有 Kubernetes 资源是在集群中运行的应用程序的实时配置。 通过这个视图可以编辑和管理配置对象，并显示那些默认隐藏的 Secret。

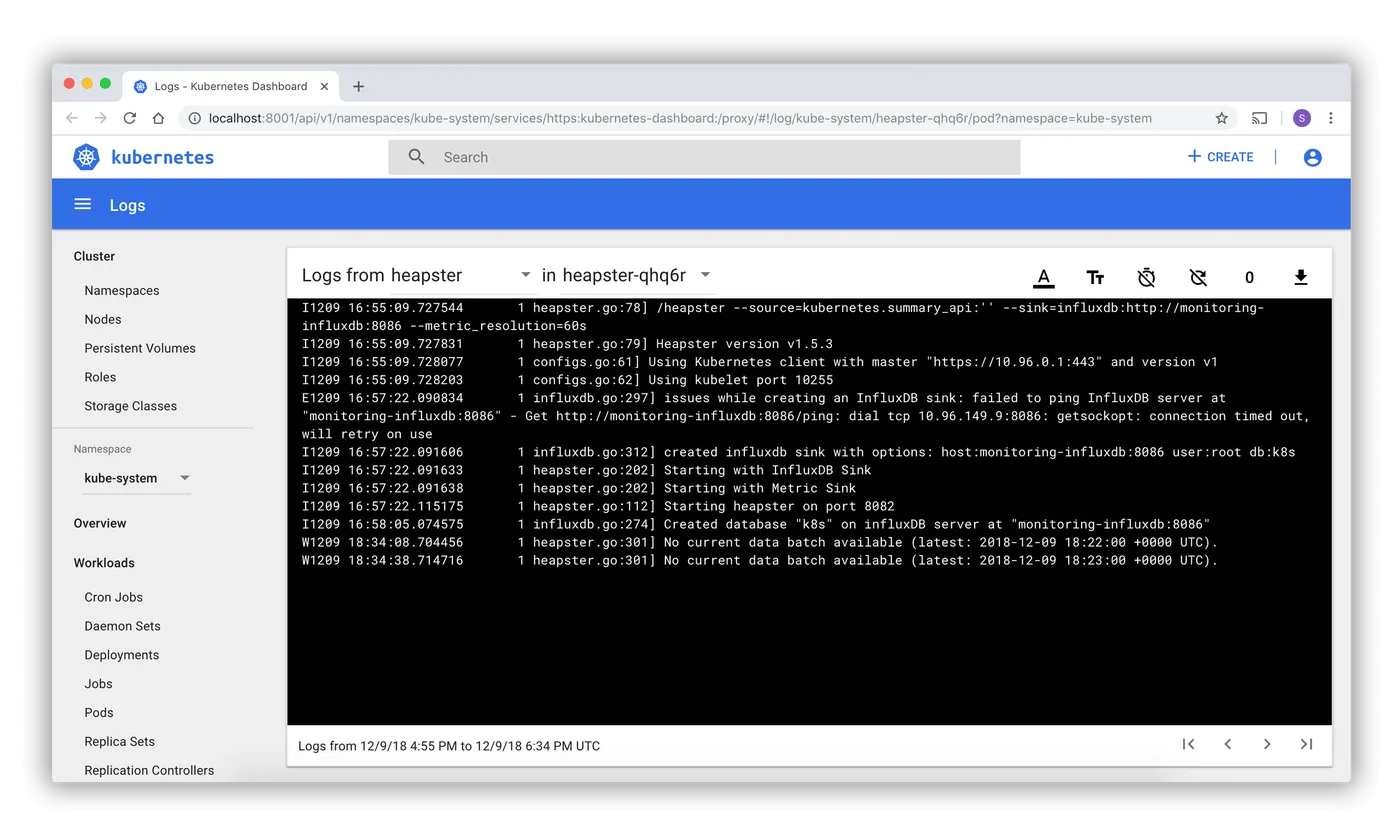

日志查看器

Pod 列表和详细信息页面可以链接到 Dashboard 内置的日志查看器。 查看器可以深入查看属于同一个 Pod 的不同容器的日志。
