最近笔者由于项目需要,又得学习一个新工具:SAP Cloud Platform Integration,简称 CPI,以前又叫做HCI - HANA Cloud Platform Integration Service.


笔者想通过本文,把使用这个工具的第一手体会,分享给曾经用过SAP CRM中间件,但尚未有机会接触到CPI的朋友们。

之所以本文标题里把SAP CRM中间件和SAP CPI关联在一起,是因为二者同广义上说,扮演的都是系统集成里中间件的角色。

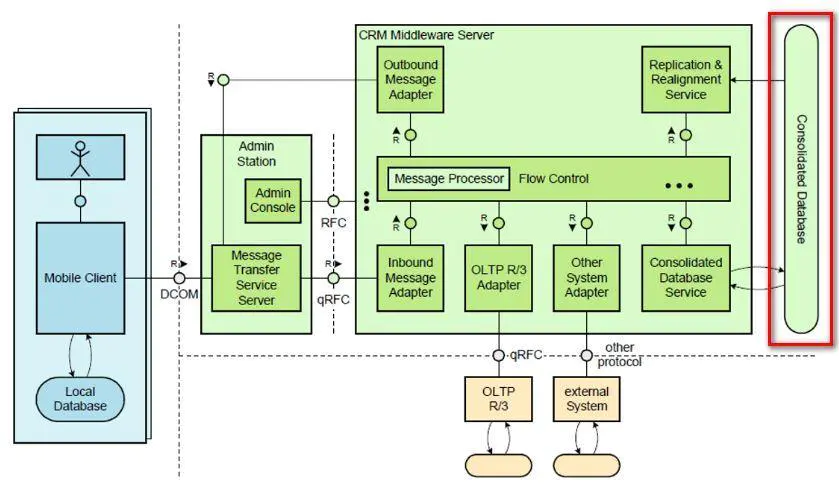

SAP ERP和CRM通过qRFC进行业务数据同步,而中间件能够提供队列机制,错误处理,重试,传输监控等功能。


而SAP CPI顾名思义,则是云时代下SAP推荐的SAP产品同第三方云产品进行集成的云端中间件解决方案。

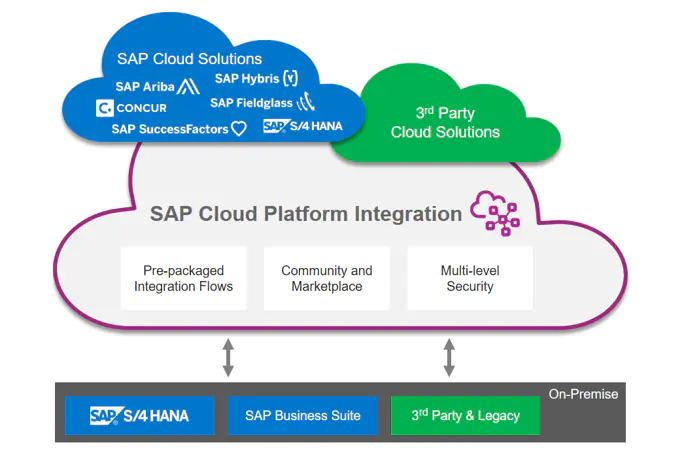

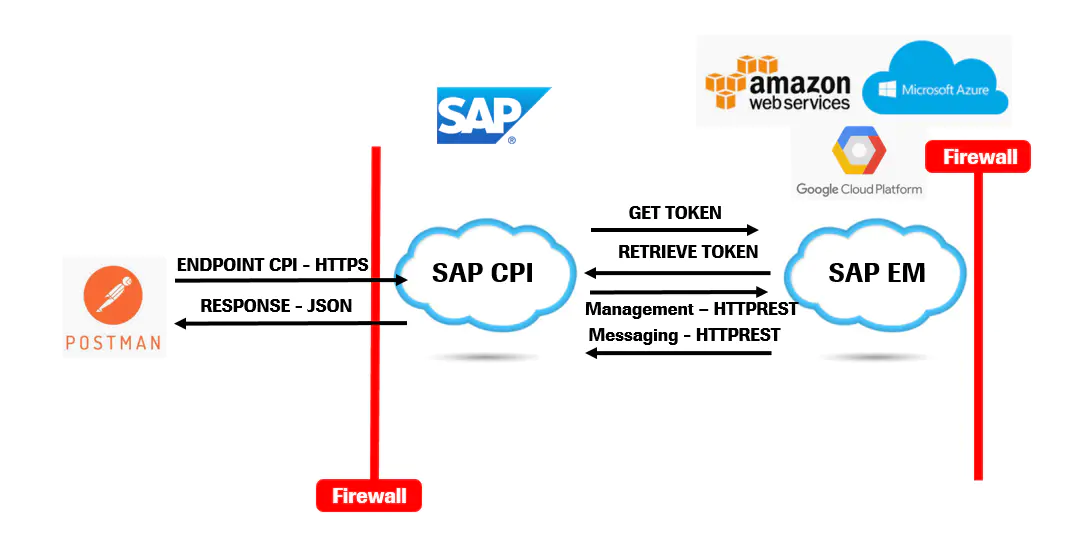

imageSAP CPI(Cloud Platform Integration)是一种通过云端集成不同系统的解决方案。它是 SAP Cloud Platform Integration Suite 的一部分。 CPI 能够连接系统、服务、人员、数据、人工智能、物联网。


尽管云应用在很长一段时间内被业界广泛讨论,但在企业管理软件领域,不少公司仍然更愿意使用本地解决方案,或者至少是混合解决方案(Hybrid Solutions)。 近些年来 SAP 在公有云和私有云解决方案上做出了巨大的投资,发布 S/4 HANA 的云版本以及后续活动则充分证明了 SAP 向云端转型的决心。


而 SAP CPI 则是 SAP 本地解决方案,SAP 云端解决方案和第三方系统之间互联的重要工具和手段之一,旨在完成关于数据的协议、结构、类型和格式的转换。其用于建模 IFlow 的技术是 Java、JavaScript 或 Groovy Script.


作为学习笔记,Jerry这里把我学习SAP CPI时做的一个Hello World级别的练习步骤记录下来。


这个练习的场景是,假设有一个部署在第三方云平台上的OData服务,提供了产品主数据查询的功能。我们需要在SAP系统里消费这个OData服务。SAP开发人员不希望直接去消费第三方云平台上的OData服务,而是期望SAP CPI能暴露一个更加容易访问的API endpoint出来,例如通过postman传一个Product ID给CPI,CPI拿到这个ID后,由CPI向第三方云平台发起OData请求,拿到请求响应后,CPI把结果返回给位于SAP产品的消费端。


用于这个场景的OData服务地址:https://espmrefapps.hana.ondemand.com/espm-cloud-web/espm.svc/$metadata


SAP CPI是一个SaaS应用,在SAP云平台控制台的Subscriptions面板里订阅和访问。点击Go to Applications进入主操作页面。


我们为了实现这个集成场景需要在CPI里开发一个集成流 - integration flow(下文简写为iFlow), 用于定义当其收到消费者传入的product ID后,应该进行何种处理。

和ABAP里的程序需要存储在一个开发包里一样,iFlow也需要存储在一个包里,称为Content package.

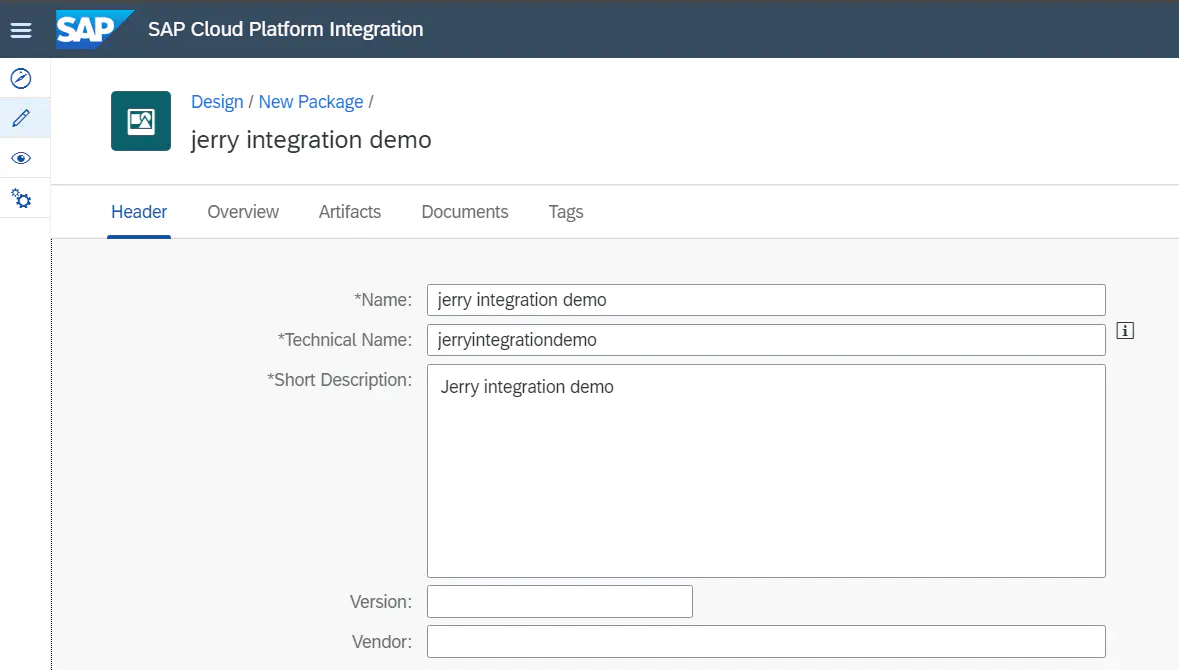

进入CPI后在此处创建一个Content package:

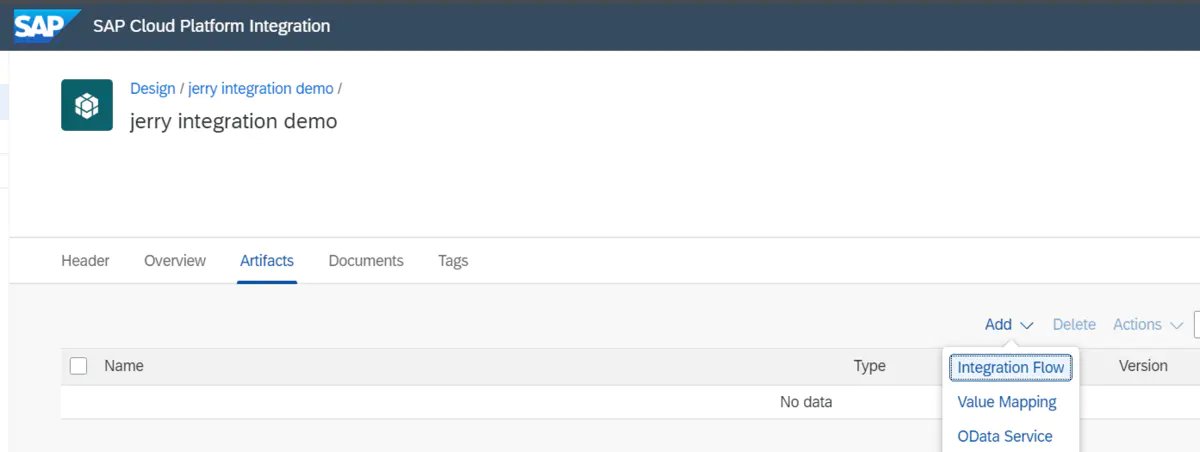

然后点击上图的Artifacts进入iFlow创建界面:


取名Jerry first integration flow, 再点击就能进入iFlow的图形化编辑界面了。


一个新的iFlow创建之后的默认界面如下:

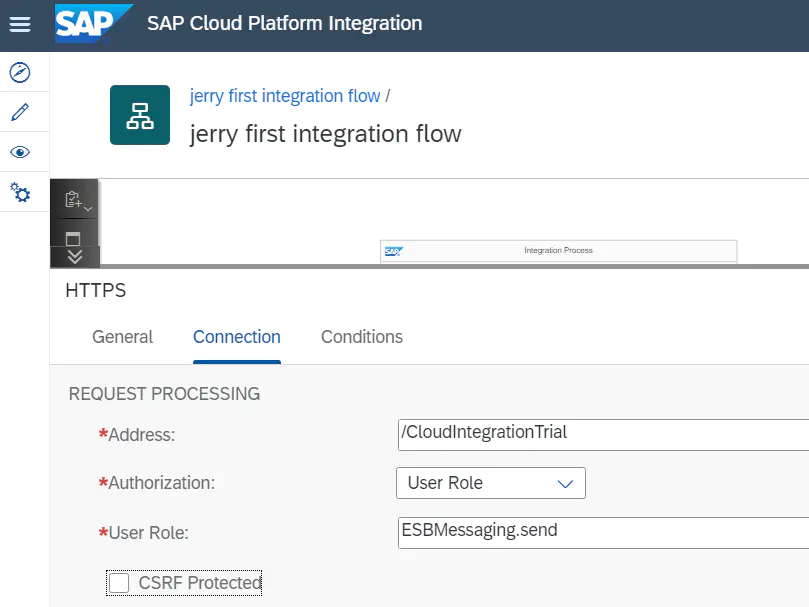

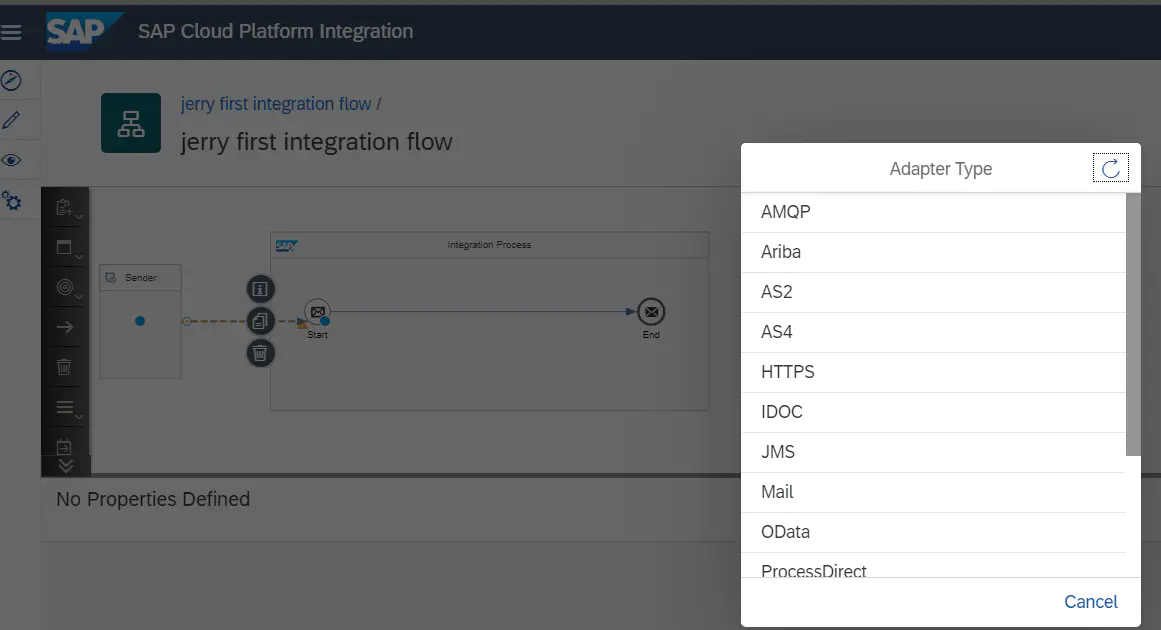

点击上图最左边的Sender图标,将其拖拽到上图中间integration process矩形框内的Start图标内,这个动作会帮助我们创建一个inbound adapter,类型我们选择HTTPS,意思是这个iFlow期望其被消费的方式是HTTPS.


在Adapter的Address里维护一个url片段/CloudIntegrationTrials, 等到最后该iFlow正式部署后,生成的endpoint就是以该片段结尾,届时我们可以在postman等工具里使用该endpoint消费这个iFlow.

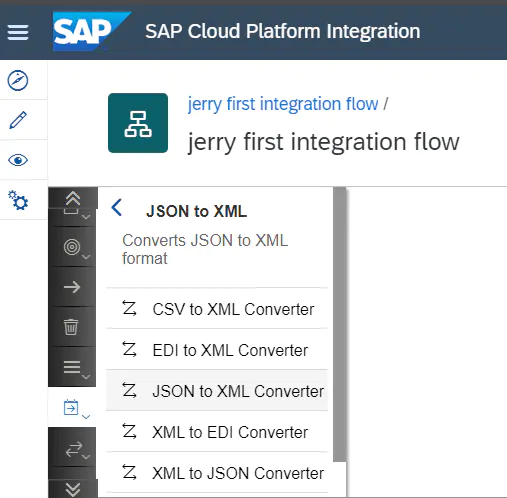

考虑到现在流行的Restful API实现都期望其消费者以JSON格式传输请求内容,我们也沿用这个最佳实践,因此首先拖拽一个JSON to XML Converter到iFlow integration process建模区域的矩形框里,将JSON 格式的用户输入转换成XML格式:

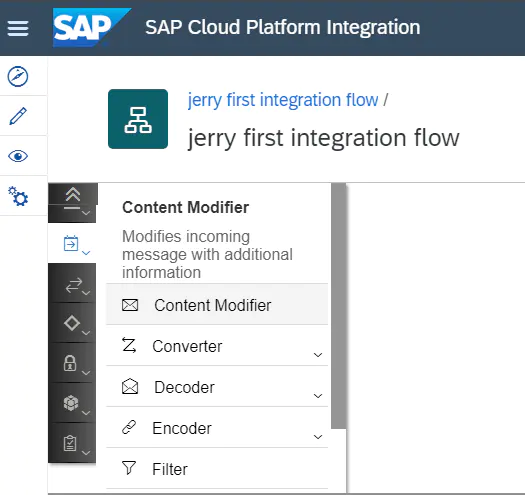

然后再使用Content Modifier,将XML格式里的product ID的值提取出来。


下图展示了Content Modifier通过XPath将XML格式的输入里的productIdentifier这个字段的值提取出来。


有了product ID,可以进行OData调用了。从iFlow建模的工具箱里拖拽一个External Call出来:


类型选择成OData V2:

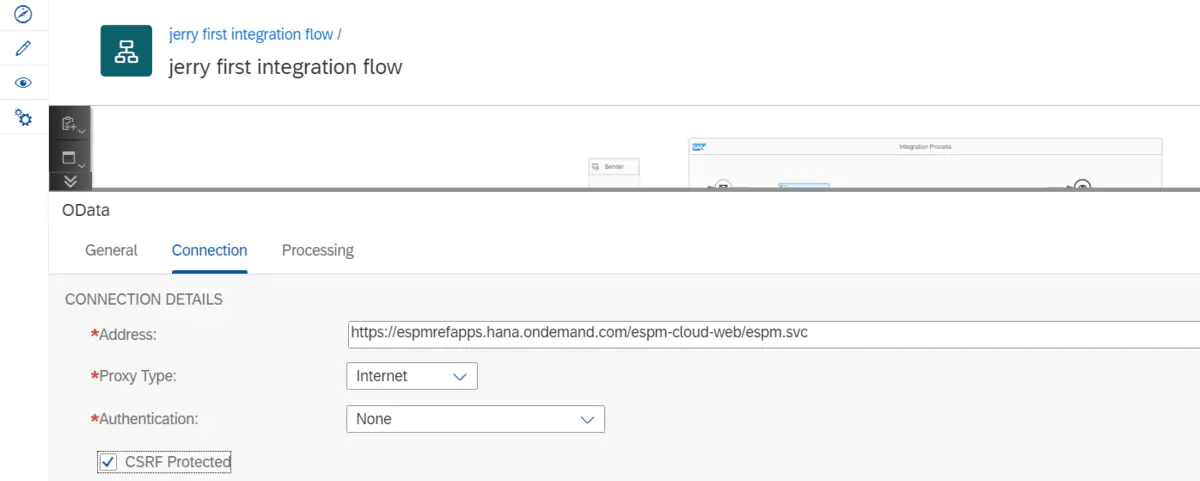

指定前面提过的OData服务的url:


选择该OData服务的Products节点作为消费的对象:


将OData Product节点的ProductId字段绑定到前一步骤通过Content Modifier解析出来的包含了用户输入的productIdentifier字段。

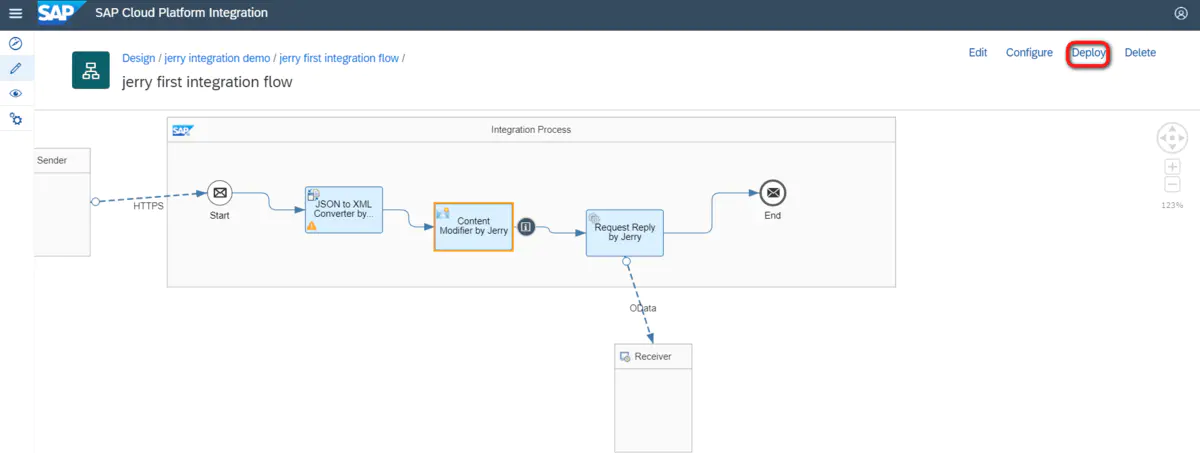

就像小朋友们搭积木一样,我们把iFlow工具箱里提供的元素,通过拖拽的方式组合成了一个图形化的流程。点击Deploy进行部署:


部署成功之后,抄下这个生成的endpoint:

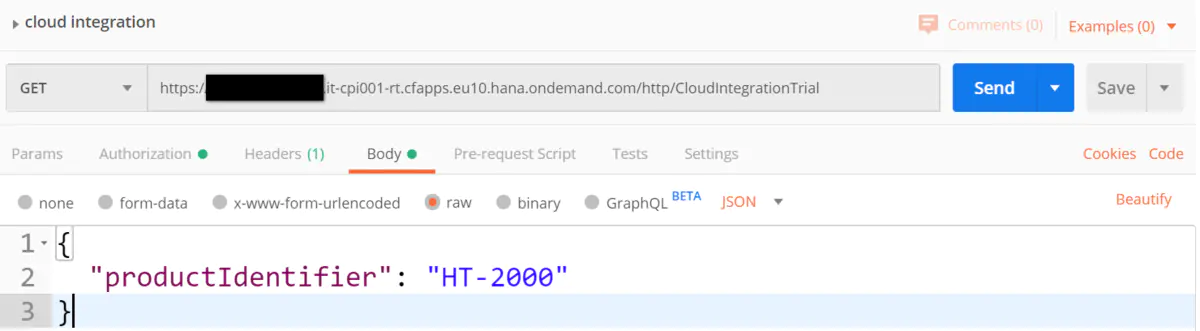

在Postman里向这个endpoint发送一个GET请求:


部署在SAP Cloud Platform上的CPI iFlow接收到了请求后,就会按照我们维护好的逻辑,解析出Product ID,调用OData服务,将该ID对应的Product明细数据作为结果返回给消费端。


和SAP CRM中间件有各种通过事务码比如SMW01访问的监控应用一样,SAP CPI也有类似的监控程序:



希望这个最简单的例子能让还没有接触过SAP CPI的朋友对其作用有个最直观的了解,感谢阅读。

总结

本文首先将 SAP Cloud Platform Integration 同 SAP On-Premises 解决方案下的 CRM 中间件进行了对比,接着阐述了 SAP CPI 在 SAP 向云端转型过程中扮演的重要角色,最后通过一个具体的 iFlow 开发例子,力求给没有使用过 CPI 的开发者一个最直观的印象。
