OBCP第一章:OB分布式架构高级技术

本文涉及的产品
网络型负载均衡 NLB,每月750个小时 15LCU
传统型负载均衡 CLB,每月750个小时 15LCU
应用型负载均衡 ALB,每月750个小时 15LCU
简介: OBCP第一章:OB分布式架构高级技术

OB聚合资源的物理表示

OB聚合资源的逻辑表示

OB资源的分配流程

资源管理相关操作:资源单元

创建/修改资源单元

CREATE/ALTER RESOURCE UNIT unitname
MAX_CPU [=] cpunum,
MAX_MEMORY [=] memsize,
MAX_IOPS [=] iopsnum,
MAX_DISK_SIZE [=] disksize,
MAX_SESSION_NUM [=] sessionnum,
[MIN_CPU [=] cpunum,]
[MIN_MEMORY [=] memsize,]
[MIN_IOPS [=] iopsnum];

删除资源单元

DROP RESOURCE UNIT unitname;

查看资源单元配置

SELECT * FROM __all_unit_config;

资源管理相关操作:资源单元操作示例

创建资源单元

create resource unit ut_5c2g max_cpu=2, max_memory='1G', max_iops=10000,
max_disk_size='10G', max_session_num=1000000;

修改资源单元

alter resource unit ut_5c2g max_cpu=5, max_memory='2G';

查看资源单元配置

SELECT * FROM __all_unit_config;

删除资源单元

DROP RESOURCE UNIT ut_5c2g;

资源管理相关操作:资源池

创建源池

CREATE RESOURCE POOL poolname
UNIT [=] unitname,
UNIT_NUM [=] unitnum,##取值要小于等于对应 Zone 中的 OBServer 个数
ZONE_LIST [=](‘zone’[,‘zone’…]);

修改资源池

ALTER RESOURCE POOL poolname
UNIT [=] unitname,
UNIT_NUM [=] unitnum,
ZONE_LIST [=] (‘zone’ [, ‘zone’ …]);

查看资源池

SELECT * FROM __all_resource_pool;

查看资源池

SELECT * FROM __all_resource_pool;

资源管理相关操作:资源池操作示例

创建源池

create resource pool pl_5c2g unit=ut_2c2g, unit_num=1;

修改资源池

alter resource pool pl_5c2g unit=ut_5c2g;

查看资源池

SELECT * FROM __all_resource_pool;

删除资源池

DROP RESOURCE POOL poolname;

租户相关操作

新增租户

CREATE TENANT [IF NOT EXISTS] tenantname
[tenant_characteristic_list] [opt_set_sys_var]
tenant_characteristic_list:
tenant_characteristic [, tenant_characteristic...]
tenant_characteristic:
COMMENT 'string'
|{CHARACTER SET | CHARSET} [=] charsetname
|COLLATE [=] collationname
|ZONE_LIST [=] (zone [, zone…])
|PRIMARY_ZONE [=] zone
|DEFAULT TABLEGROUP [=] {NULL | tablegroup}
|RESOURCE_POOL_LIST [=](poolname [, poolname…])
|LOGONLY_REPLICA_NUM [=] num
|LOCALITY [=] 'locality description'
opt_set_sys_var:
{ SET | SET VARIABLES | VARIABLES } system_var_name = expr [,system_var_name = expr]

租户相关操作

修改租户

ALTER TENANT {tenant_name | ALL}
[SET] [tenant_option_list] [opt_global_sys_vars_set]
tenant_option_list:
tenant_option [, tenant_option ...]
tenant_option:
COMMENT [=]'string'
|{CHARACTER SET | CHARSET} [=] charsetname
|COLLATE [=] collationname
|ZONE_LIST [=] (zone [, zone…])
|PRIMARY_ZONE [=] zone
|RESOURCE_POOL_LIST [=](poolname [, poolname…])
|DEFAULT TABLEGROUP [=] {NULL | tablegroupname}
|{READ ONLY | READ WRITE}
|LOGONLY_REPLICA_NUM [=] num
|LOCALITY [=] 'locality description'
|LOCK|UNLOCK;
opt_global_sys_vars_set:
VARIABLES system_var_name = expr [,system_var_name = expr]

租户相关操作

删除租户

DROP TENANT tenant_name [FORCE/PURGE]
延迟删除
    进入回收站
    DROP TENANT tenant_name;
    不进入回收站
    DROP TENANT tenant_name PURGE;
    立即删除
    DROP TENANT tenant_name FORCE;

查看租户

select * from __all_tenant;

租户相关操作示例

新增租户

create tenant obcp_t1 charset='utf8mb4', zone_list=('zone1,zone2,zone3'),
primary_zone='zone1,zone2,zone3', resource_pool_list=('pl_5c2g') set
ob_tcp_invited_nodes=‘%';

修改租户

ALTER TENANT obcp_t1 primary_zone='zone2';

查看租户

select * from __all_tenant;

删除租户

DROP TENANT obcp_t1 force;

资源分配情况

查看集群资源由各个节点的聚合情况

select zone,
concat(svr_ip, ':', svr_port) observer,
cpu_capacity,
cpu_total,
cpu_assigned,
cpu_assigned_percent,
mem_capacity,
mem_total,
mem_assigned,
mem_assigned_percent,
unit_Num,
round('load', 2) 'load',
round('cpu_weight', 2) 'cpu_weight',
round('memory_weight', 2) 'mem_weight',
leader_count
from __all_virtual_server_stat
order by zone, svr_ip;

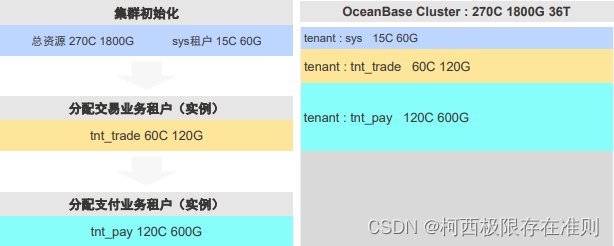

创建租户时的资源分配


资源单元及租户的相关要点

资源单元是资源分配的最小单元,同一个Unit不能跨节点(OBServer)

每个租户在一台observer上只能有一个unit

Unit是数据的容器

一个租户可以拥有若干个资源池

一个资源池只能属于一个租户

资源单元是集群负载均衡的一个基本单位

创建租户分区表时的资源分配:租户有1个unit

每个分区有三个副本,默认leader副本提供 读写服务,follower副本不提供服务

每个分区的三副本内容是一样的

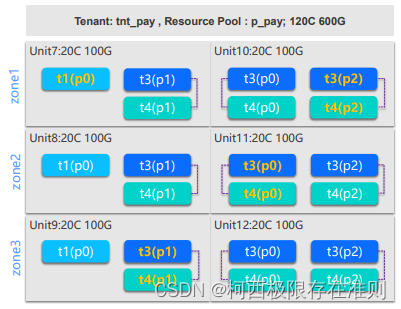

创建租户分区表时的资源分配:租户有多个Unit



资源池及租户初始化成功(tnt_pay)

create tablegroup tgorder partition by hash partitions 3;

每个分区有三个副本,默认leader副本提供读写服务

同一个分区不能跨Unit,同一个分区表不同分区可以跨Unit

同一个分区不能跨Unit,同一个分区表不同分区可以跨Unit


租户扩容

租户扩容方法一:升级规格S2到S3

alter resource pool pool_mysql unit='S3’;

租户扩容方法二:增加Unit的数量

alter resource pool pool_mysql unit_num=2;

租户资源初始状态:unit_num=1

分区分布初始状态:t1,t3,t4

租户资源扩容:unit_num->2

分区复制,分区组聚合一起,Leader打散

切换分区服务

删除旧分区

分区是数据迁移的最小单元,同一个分区不能跨 Unit,不同分区可以跨Unit

同号分区组的分区稳定在同一个Unit内部

Zone管理及状态


新增ZONE(状态为Inactive)

ALTER SYSTEM ADD ZONE 'zone';


删除ZONE(无状态)

ALTER SYSTEM DELETE ZONE ‘zone';

上线ZONE(状态为Active)

ALTER SYSTEM START ZONE 'zonename';

下线ZONE(状态为Inative)

ALTER SYSTEM STOP ZONE ’zonename’;

Server管理及状态

添加Server(状态为Inactive,随后切为active[start_service_time>0])

ALTER SYSTEM ADD SERVER 'ip:port'[ZONE='zone_name'];

删除Server(状态为Deleting)

ALTER SYSTEM DELETE SERVER 'ip:port'[ZONE='zone_name'];

取消删除Server(状态为Active[start_service_time>0或stop_time>0])

ALTER SYSTEM CANCEL DELETE SERVER 'ip:port' [,'ip:port'…]
[ZONE=’zone_name’];

Start Server (状态为Active[start_service_time>0且 Active[stop_time=0])

ALTER SYSTEM START SERVER 'ip:port' [,'ip:port'...]
[ZONE='zone'];

Stop Server (状态为Active[stop_time>0])

ALTER SYSTEM STOP SERVER 'ip:port' [,'ip:port'...] [ZONE='zone'];

集群扩容

集群初始状态:2-2-2

Unit:每个Zone4个Unit

集群扩容:2-2-2->3-3-3

目标端创建新Unit

分区复制,角色切换

下线多余分区及Unit

Unit是资源调度的最小单元

图中Unit移动是示意图,实际细节是 目标端先创建Unit,然后分区复制和 切换

参数控制 enable_rebalance 和 enable_auto_leader_switch

OceanBase的资源弹性伸缩与负载均衡相关参数

负载均衡功能参数

enable_rebalance 是否开启自动负载均衡的功能

控制负载均衡时Partition迁移的速度和影响

migrate_concurrency 用于控制控制内部数据迁移的并发度

data_copy_concurrency 用于设置系统中并发执行的数据迁移复制任务的最大并发数

server_data_copy_out_concurrency 用于设置单个节点迁出数据的最大并发数

server_data_copy_in_concurrency 用于设置单个节点迁入数据的最大并发数

查看业务租户内部所有leader副本的位置

select t5.tenant_name,t4.database_name,t3.tablegroup_name,t1.table_id,
t1.table_name,t2.partition_id,t2.role,t2.zone,
concat(t2.svr_ip,':',t2.svr_port) observer,
round(t2.data_size / 1024 / 1024) data_size_mb,
t2. row_count
from __all_virtual_table t1
join gv$partition t2
on (t1.tenant_id = t2.tenant_id and t1.table_id = t2.table_id)
left join __all_tablegroup t3
on (t1.tenant_id = t3.tenant_id and t1.tablegroup_id = t3.tablegroup_id)
join __all_database t4
on (t1.tenant_Id = t4.tenant_id and t1.database_id = t4.database_id)
join __all_tenant t5
on (t1.tenant_id = t5.tenant_id)
where t5.tenant_id = 1020
and t2.role = 1
order by t5.tenant_name,t4.database_name,
t3.tablegroup_name,t2.partition_id;

异地多活会有很多内部请求跨机房
