版本说明

代码仓库地址点击这里

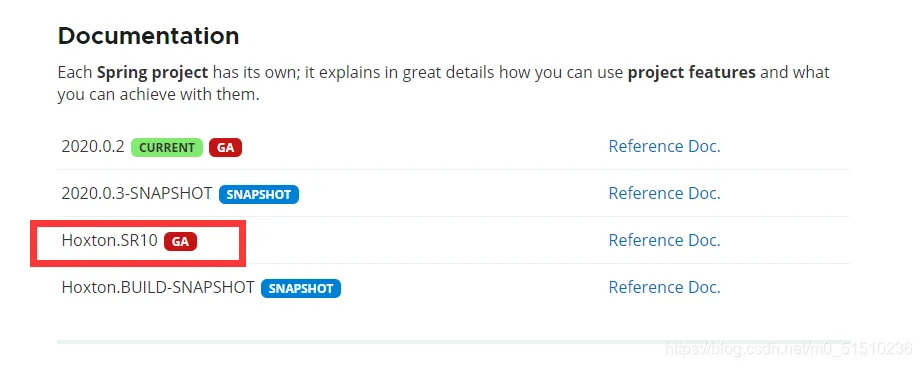

SpringCloud版本采用目前第二排的 Hoxton.SR10 版本：

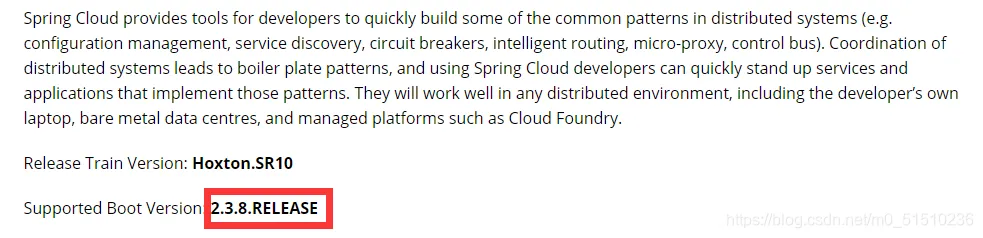

SpringBoot版本采用 Hoxton.SR10 版本的SpringCloud所支持的 2.3.8.RELEASE ：

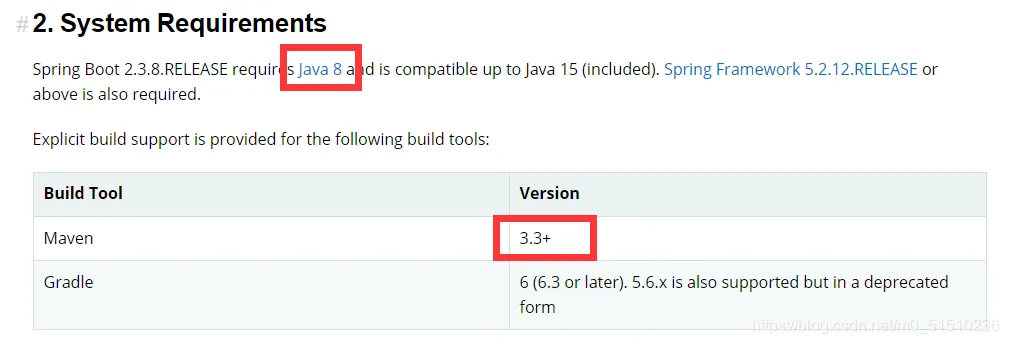

JDK和Maven采用 SpringBoot2.3.8.RELEASE 所推荐的 JDK8和Maven3.5.4(3.3+)

附赠 SpringCloud-Hoxton.SR10 和 SpringBoot2.3.8.RELEASE 官方PDF文档
本人博客当中有 JDK8 安装、 MySQL5.7安装、SpringBoot项目搭建等，点击头像进入主页查看
本次是由两个微服务分别是订单和支付微服务，由网关gateway经行路由

开发步骤

首先我们先来搭建一个聚合项目也就是一个空到只有 pom.xml 文件的maven项目，pom.xml文件内容

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <!-- GAV 坐标 -->
    <groupId>code.xiaohh</groupId>
    <artifactId>cloud-alibaba-demo</artifactId>
    <version>1.0-SNAPSHOT</version>
    <!-- 打包方式 -->
    <packaging>pom</packaging>
    <properties>
        <!-- Maven 项目属性 -->
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <!-- 统一依赖管理 -->
        <spring.boot.version>2.3.8.RELEASE</spring.boot.version>
        <spring.cloud.version>Hoxton.SR10</spring.cloud.version>
        <spring.cloud.alibaba.version>2.2.5.RELEASE</spring.cloud.alibaba.version>
        <mybatisplus.version>3.4.2</mybatisplus.version>
        <lombok.version>1.18.18</lombok.version>
    </properties>
    <!-- 统一依赖管理 -->
    <dependencyManagement>
        <dependencies>
            <!-- SpringBoot 相关依赖 -->
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-dependencies</artifactId>
                <version>${spring.boot.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <!-- SpringCloud相关依赖 -->
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-dependencies</artifactId>
                <version>${spring.cloud.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <!-- cloud alibaba -->
            <dependency>
                <groupId>com.alibaba.cloud</groupId>
                <artifactId>spring-cloud-alibaba-dependencies</artifactId>
                <version>${spring.cloud.alibaba.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <!-- mybatis-plus -->
            <dependency>
                <groupId>com.baomidou</groupId>
                <artifactId>mybatis-plus-boot-starter</artifactId>
                <version>${mybatisplus.version}</version>
                <exclusions>
                    <exclusion>
                        <groupId>org.mybatis.generator</groupId>
                        <artifactId>mybatis-generator</artifactId>
                    </exclusion>
                </exclusions>
            </dependency>
            <!-- lombok 相关依赖 -->
            <dependency>
                <groupId>org.projectlombok</groupId>
                <artifactId>lombok</artifactId>
                <version>${lombok.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>
</project>

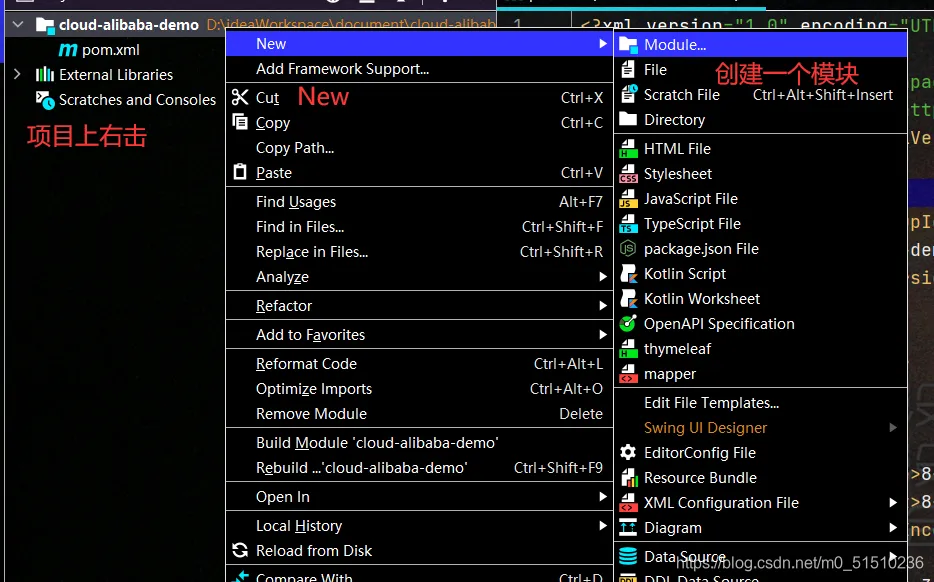

然后建立一个 cloud-alibaba-common 模块作为一个统一类的管理：

然后接下来的步骤和创建maven项目一样，其中pom.xml文件：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>cloud-alibaba-demo</artifactId>
        <groupId>code.xiaohh</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>cloud-alibaba-common</artifactId>
    <!-- 打包方式 -->
    <packaging>jar</packaging>
    <properties>
        <!-- Maven 项目属性 -->
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    </properties>
    <dependencies>
        <!-- lombok -->
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
        </dependency>
        <!-- openfeign -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-openfeign</artifactId>
        </dependency>
        <!-- mybatis plus -->
        <dependency>
            <groupId>com.baomidou</groupId>
            <artifactId>mybatis-plus-boot-starter</artifactId>
        </dependency>
        <!-- commons lang -->
        <dependency>
            <groupId>commons-lang</groupId>
            <artifactId>commons-lang</artifactId>
            <version>2.6</version>
        </dependency>
    </dependencies>
</project>

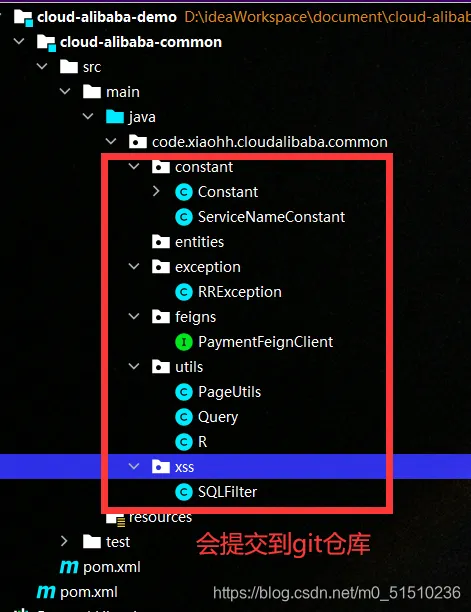

其中的代码都是一些公用的工具类，因为不想让文档过于臃肿，待会会提交到git仓库

创建 cloud-alibaba-payment 支付模块，pom.xml文件：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>cloud-alibaba-demo</artifactId>
        <groupId>code.xiaohh</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>cloud-alibaba-payment</artifactId>
    <!-- 打包方式 -->
    <packaging>jar</packaging>
    <properties>
        <!-- Maven 项目属性 -->
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    </properties>
    <dependencies>
        <!-- 共有依赖 -->
        <dependency>
            <groupId>code.xiaohh</groupId>
            <artifactId>cloud-alibaba-common</artifactId>
            <version>1.0-SNAPSHOT</version>
        </dependency>
        <!-- SpringMVC -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <!-- 健康检查 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <!-- nacos 注册中心 -->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
        <!-- nacos 配置中心 -->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
        </dependency>
    </dependencies>
    <build>
        <plugins>
            <!-- SpringBoot 项目编译成可执行 jar 包的插件 -->
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <executions>
                    <execution>
                        <goals>
                            <goal>repackage</goal>
                        </goals>
                    </execution>
                </executions>
            </plugin>
        </plugins>
    </build>
</project>

bootstrap.yml:

spring:
  cloud:
    nacos:
      discovery: # 注册中心
        server-addr: 192.168.1.230:8848 #请更换成自己的nacos地址
      config: # 配置中心
        server-addr: 192.168.1.230:8848 #请更换成自己的nacos地址
        file-extension: yml # 配置中心文件的后缀

application.yml:

server:
  port: 2020 # 服务器端口号
spring:
  application:
    name: cloud-alibaba-payment # 应用名，也就是注册到注册中心的名字
  datasource: # 数据库配置
    driver-class-name: com.mysql.cj.jdbc.Driver
    url: jdbc:mysql://192.168.1.230:3306/cloud_payment?useUnicode=true&characterEncoding=UTF-8&serverTimezone=Asia/Shanghai
    username: root
    password: root
  profiles:
    active: dev # 当前处于开发环境
mybatis-plus: # mybatis plus 配置
  mapper-locations: classpath:mapper/payment/*.xml # mapper 文件配置
  type-aliases-package: code.xiaohh.cloudalibaba.common.entities # entities 的别名都在哪个包下
  configuration:
    log-impl: org.apache.ibatis.logging.stdout.StdOutImpl # 设置打印SQL语句

PaymentApplication.java:

package code.xiaohh.cloudalibaba.payment;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;
import org.springframework.cloud.openfeign.EnableFeignClients;
/**
 * <p>
 * 支付模块启动类
 * </p>
 *
 * @author XiaoHH
 * @version 1.0
 * @date 2021-04-10 星期六 14:53:51
 * @file PaymentApplication.java
 */
@EnableDiscoveryClient // 启用注册中心
@EnableFeignClients(basePackages = "code.xiaohh.cloudalibaba.common.feigns") // 启用远程调用
@SpringBootApplication
public class PaymentApplication {
    public static void main(String[] args) {
        // 启动支付模块
        SpringApplication.run(PaymentApplication.class, args);
        System.out.println("^V^ 支付模块启动成功 ^V^\n" +
                "/-\\ /-\\ /-\\ /-\\ /-\\ /-\\\n" +
                " X   i   a   o   H   H\n" +
                "\\-/ \\-/ \\-/ \\-/ \\-/ \\-/");
    }
}

payment数据库建库建表语句：

DROP DATABASE IF EXISTS `cloud_payment`;
CREATE DATABASE `cloud_payment`;
USE `cloud_payment`;
CREATE TABLE `payment` (
    `payment_id` BIGINT PRIMARY KEY AUTO_INCREMENT COMMENT '支付id',
    `serial` VARCHAR(50) NOT NULL COMMENT '支付流水号'
) COMMENT '支付表';

接下来的代码我们用 renren-generator 的代码生成器生成以下，其实也就是SpringBoot的SSM项目的代码，可以查看我的文章SpringBoot搭建SSM项目，点击这里下载代码生成器，代码生成器步骤请自己去看人家的官方微信，首先添加在数据库当中添加一条数据看看效果：

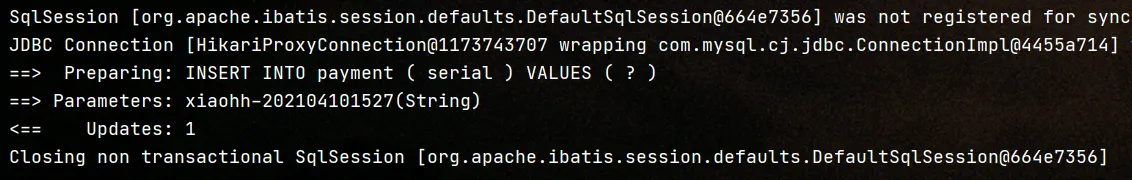

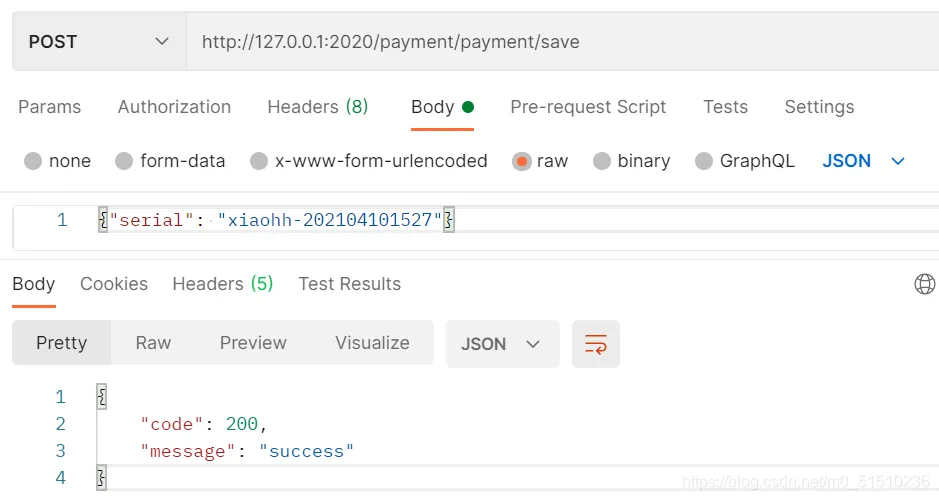

添加成功，SQL语句也成功发送：

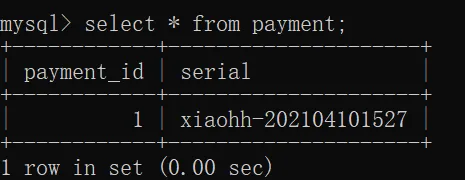

数据库当中：

同时我们生成订单模块的微服务，代码基本上相同，不同的地方：

application.yml数据库连接的url配置和应用名端口号（仅仅只列出了不同的地方）:

server:
  port: 2030 # 服务器端口号
spring:
  application:
    name: cloud-alibaba-order # 应用名，也就是注册到注册中心的名字
  datasource:
    url: jdbc:mysql://192.168.1.230:3306/cloud_order?useUnicode=true&characterEncoding=UTF-8&serverTimezone=Asia/Shanghai

order数据库建库建表语句：

DROP DATABASE IF EXISTS `cloud_order`;
CREATE DATABASE `cloud_order`;
USE `cloud_order`;
CREATE TABLE `order` (
    `order_id` BIGINT PRIMARY KEY AUTO_INCREMENT COMMENT '订单id',
    `order_number` VARCHAR(50) NOT NULL COMMENT '订单号'
) COMMENT '订单表';

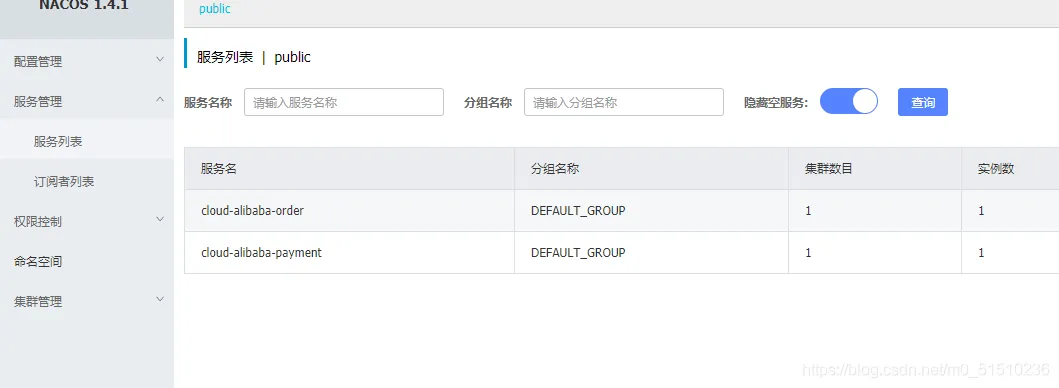

同样用代码生成器生成代码，然后我们来到nacos服务列表，可以看到nacos服务注册是成功的

然后我们来试试注册中心，注册中心配置读取的规则如下：

${spring.application.name}-${spring.profiles.active}.${spring.cloud.nacos.config.file-extension}
# 应用名-当前环境.配置中心文件的后缀

那么根据 bootstrap.yml 和 application.yml 的配置则：

cloud-alibaba-order 模块的配置名为 cloud-alibaba-order-dev.yml
cloud-alibaba-payment 模块的配置名为 cloud-alibaba-payment-dev.yml

现在去nacos配置中心添加配置：

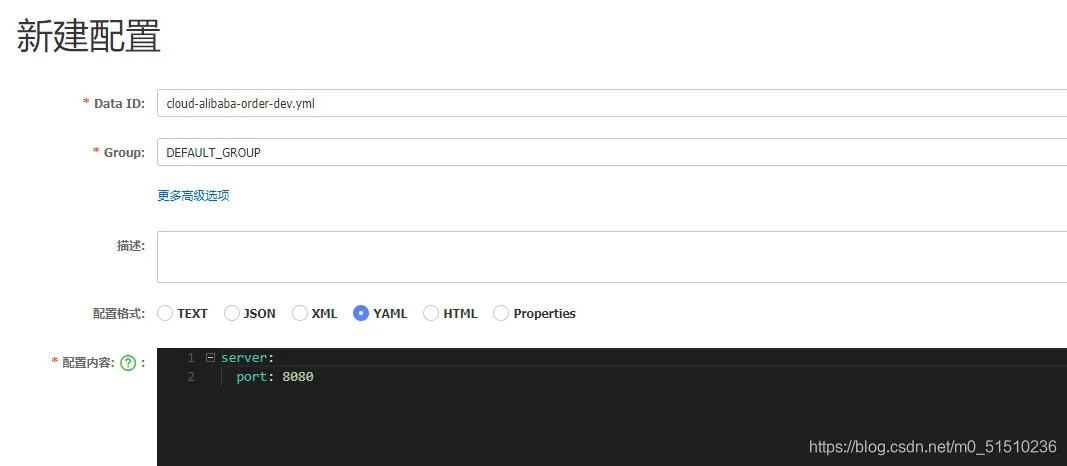

订单服务配置：

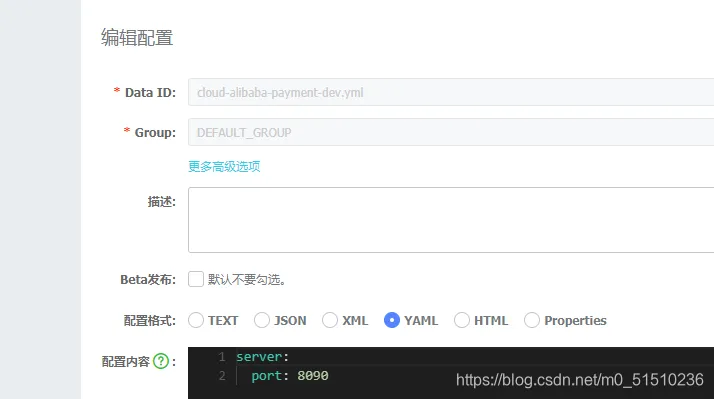

支付模块配置：

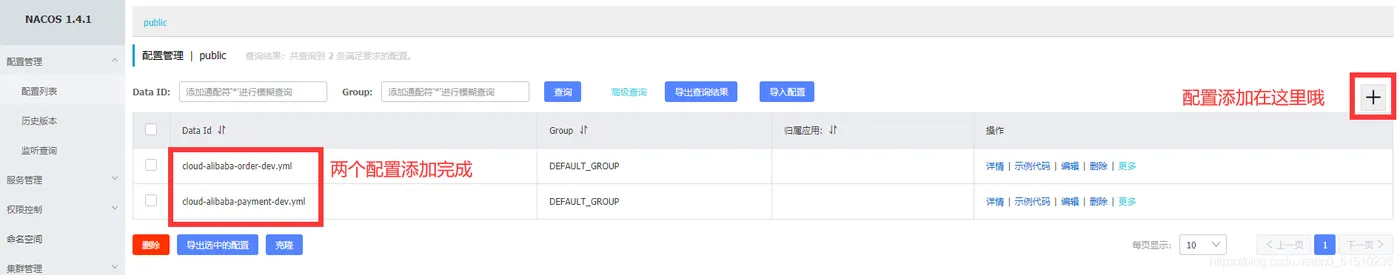

查看配置号的配置

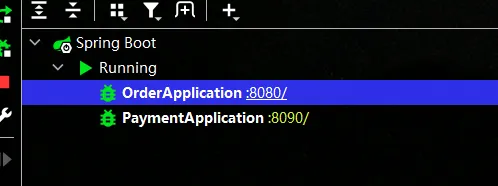

重启之后可以发现两个服务分别在 8080 和 8090 启动成功

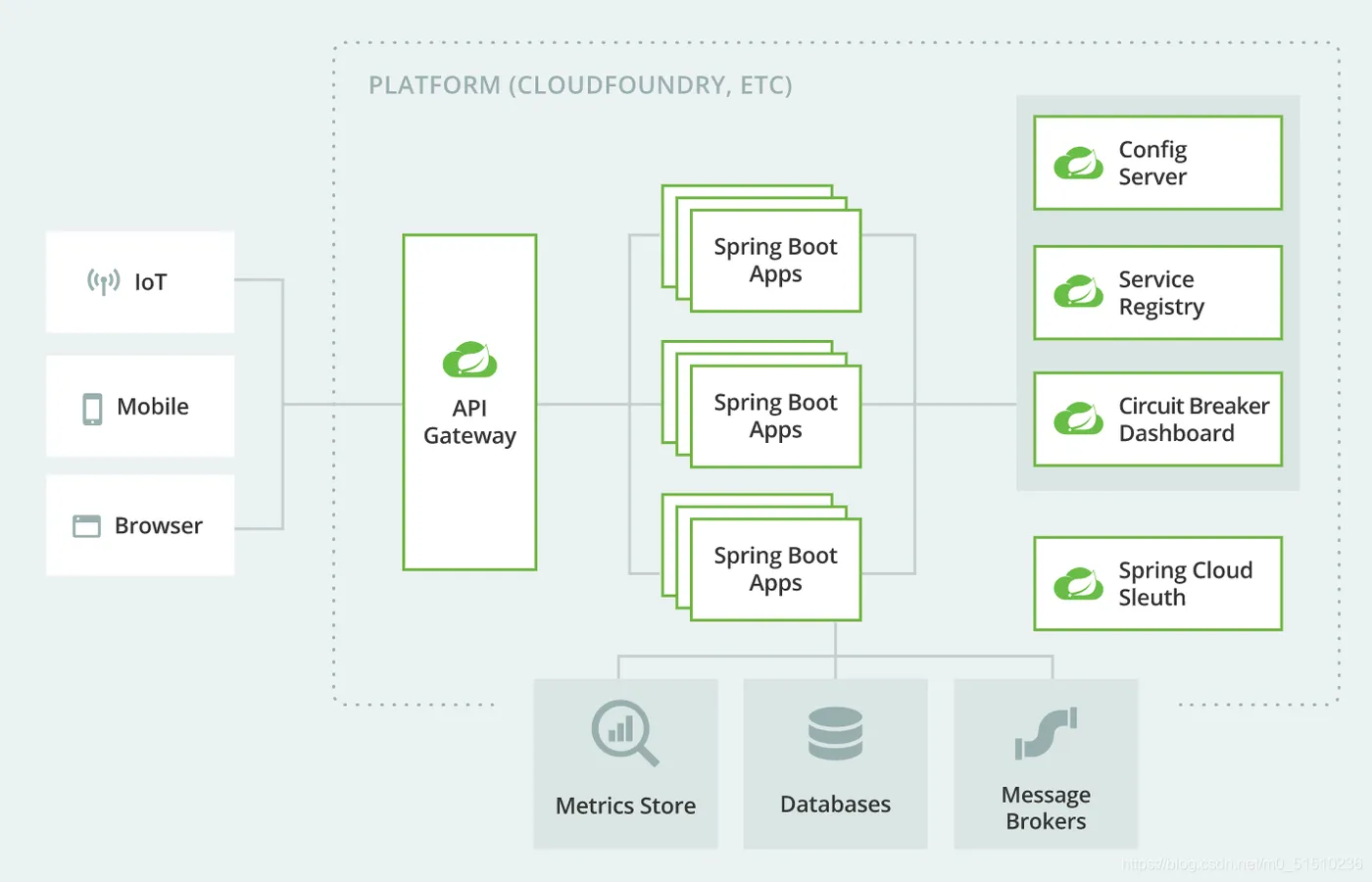

根据SpringCloud的架构图我们还需要一个服务网关来路由将请求推送到指定服务：

我们再建立一个 cloud-alibaba-gateway 来作为服务网关

pom.xml:

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>cloud-alibaba-demo</artifactId>
        <groupId>code.xiaohh</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>cloud-alibaba-gateway</artifactId>
    <!-- 打包方式 -->
    <packaging>jar</packaging>
    <properties>
        <!-- Maven 项目属性 -->
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    </properties>
    <dependencies>
        <!-- 网关服务 -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>
        <!-- nacos 注册中心 -->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
        <!-- nacos 配置中心 -->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
        </dependency>
    </dependencies>
    <build>
        <plugins>
            <!-- SpringBoot 项目编译成可执行 jar 包的插件 -->
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <executions>
                    <execution>
                        <goals>
                            <goal>repackage</goal>
                        </goals>
                    </execution>
                </executions>
            </plugin>
        </plugins>
    </build>
</project>

bootstrap.yml:

spring:
  cloud:
    nacos:
      discovery: # 注册中心
        server-addr: 192.168.1.230:8848 #请更换成自己的nacos地址
      config: # 配置中心
        server-addr: 192.168.1.230:8848 #请更换成自己的nacos地址
        file-extension: yml # 配置中心文件的后缀

application.yml:

server:
  port: 80 # 服务器端口号
spring:
  application:
    name: cloud-alibaba-gateway # 应用名，也就是注册到注册中心的名字
  profiles:
    active: dev # 当前处于开发环境
  cloud:
    gateway: # 网关配置
      routes: # 路由配置
        # 订单服务的路由
        - id: cloud-alibaba-order-route # 单个路由的id
          uri: lb://cloud-alibaba-order # 路由条件满足后跳转到这个服务
          predicates:
            - Path=/api/order/** # 断言，当请求url满足这个路径要求时路由
          filters:
            - RewritePath=/api/(?<segment>.*),/$\{segment} # 路径重写，确保不会404
        #支付服务的路由
        - id: cloud-alibaba-payment-route # 单个路由的id
          uri: lb://cloud-alibaba-payment # 路由条件满足后跳转到这个服务
          predicates:
            - Path=/api/payment/** # 断言，当请求url满足这个路径要求时路由
          filters:
            - RewritePath=/api/(?<segment>.*),/$\{segment} # 路径重写，确保不会404

GatewayApplication.java:

package code.xiaohh.cloudalibaba.gateway;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;
/**
 * <p>
 * 网关模块启动类
 * </p>
 *
 * @author XiaoHH
 * @version 1.0
 * @date 2021-04-10 星期六 16:42:08
 * @file GatewayApplication.java
 */
@EnableDiscoveryClient
@SpringBootApplication
public class GatewayApplication {
    public static void main(String[] args) {
        // 启动网关模块
        SpringApplication.run(GatewayApplication.class, args);
        System.out.println("^V^ 网关模块启动成功 ^V^\n" +
                "/-\\ /-\\ /-\\ /-\\ /-\\ /-\\\n" +
                " X   i   a   o   H   H\n" +
                "\\-/ \\-/ \\-/ \\-/ \\-/ \\-/");
    }
}

好的，网关配置好了，现在我们来测试以下：

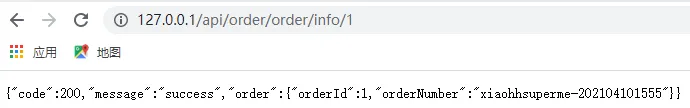

根据路径重写规则发送获取订单id为1的请求：

http://127.0.0.1/api/order/order/info/1

可以看到请求的是网关的80端口，并且转发到订单服务了，订单服务打印SQL语句：

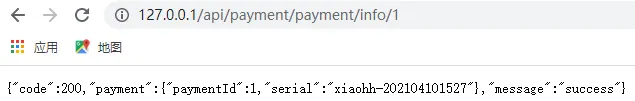

再来测试支付模块：

http://127.0.0.1/api/payment/payment/info/1

同样请求成功：

支付同样的也打印了SQL语句：

微服务框架的搭建就告一段落了，其他接口自行测试哦！代码已经提交git仓库

SpringCloud+SpringCloudAlibaba+SOA架构搭建，使用nacos注册中心，gateway网关配置

版本说明

开发步骤

热门文章

最新文章

相关课程

相关电子书

探索云世界

热门

云计算

大数据

云原生

人工智能

数据库

开发与运维

活动广场

任务中心

训练营

直播

乘风者计划

下载

镜像站

技术资料

SpringCloud+SpringCloudAlibaba+SOA架构搭建，使用nacos注册中心，gateway网关配置

版本说明

开发步骤

热门文章

最新文章

相关课程

相关电子书
