聊聊身边的嵌入式，工控大脑PLC

以下主要内容来源于笔者前同事Mr Yang，经作者授权整理后发布。

1. 哪里用到PLC？

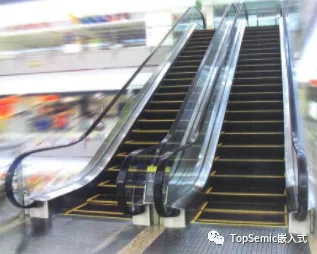

大家逛商场、坐地铁经常会乘坐自动扶梯。通常情况下，没人乘梯的时候，扶梯会以一个低速节能方式运行。有人乘梯时，会自动平稳过渡到正常速度运行。我有个同学在世界第一大自动扶梯生产商迅达，听他说里面用的控制器就是PLC。

PLC广泛应用于钢铁、石油、化工、电力等工控领域，主要有以下原因：

• 高可靠性。工控领域环境相对较恶劣，同时还需要稳定可靠的长时间运行，不能出错，毕竟很多时候一旦出错，那可是会造成重大损失的，不像消费电子领域，出了问题大不了重启一下。
• 容易编程。对工程师的编程水平不需要那么高的要求，工程师可以专注在应用领域，节约开发周期。
• 易于维护。模块化的设计，出了问题相对容易维护。

2. PLC和单片机关系

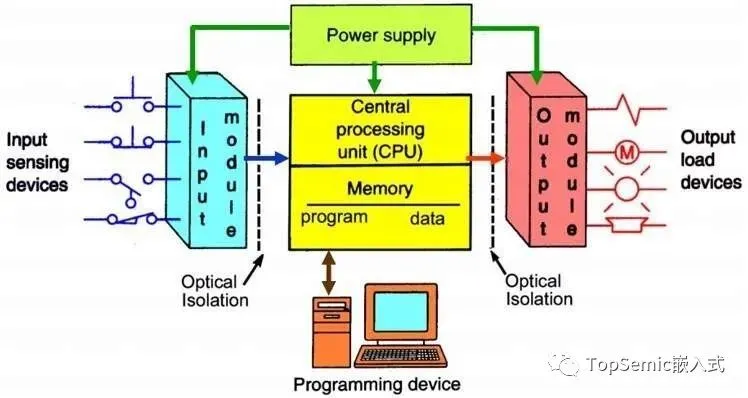

PLC其实是电气工程师手中的MCU，当然大部分的中小型的PLC本身就是由MCU来实现的。讲到这里，会有很多小伙伴问，这俩家伙到底有什么区别？从研发的角度看，PLC是把MCU有限的资源根据一定的规范设计出来的，具体的讲，MCU的IO资源对应了PLC的输入输出，Core对应了计算能力，RAM对应了数据空间，FLASH对应了程序空间。从用户角度看，由于不同的PLC厂商都遵循了相同的规范，同时它的功能往往是其实现MCU的子集，所以学习起来比MCU更加容易。下图中间黄色部分就是MCU，PLC是在其基础上增加了输入模块、输出模块、电源模块、编程器。

3. PLC的软件实现

下面更多的会从软件方案角度出发来探究PLC，主要还是针对嵌入式工程师，大家感兴趣也可以自己上手去实现一个简单的PLC。

3.1 IEC61131-3

讲到PLC的软件实现，那就不得不提IEC61131-3，它是IEEE制定的用于PLC的编程系统标准，定义了以下五种编程语言：

指令表(ILD)

梯形图(LD)

功能块(FBD)

结构化文字(STL)

顺序功能流程图(SFC)

小型PLC由于功能简单，而且步长受限，往往最常用的是指令表和梯形图。STL类似C语言，经常用于编写功能块，FBD/SFC更加直观，经常用于复杂逻辑的顶层设计。

3.2 PLC的软件构成

用过PLC的朋友都知道，通用的PLC都会提供一个PC端的软件用来编辑用户逻辑，比较常见的有西门子的STEP7，3S的Codesys，KW的MULTIPROG，rockwell的ISaGRAF。所以，一般情况下，PLC的软件由两部分组成：

(1) PC端的编程软件，给用户提供编程调试环境

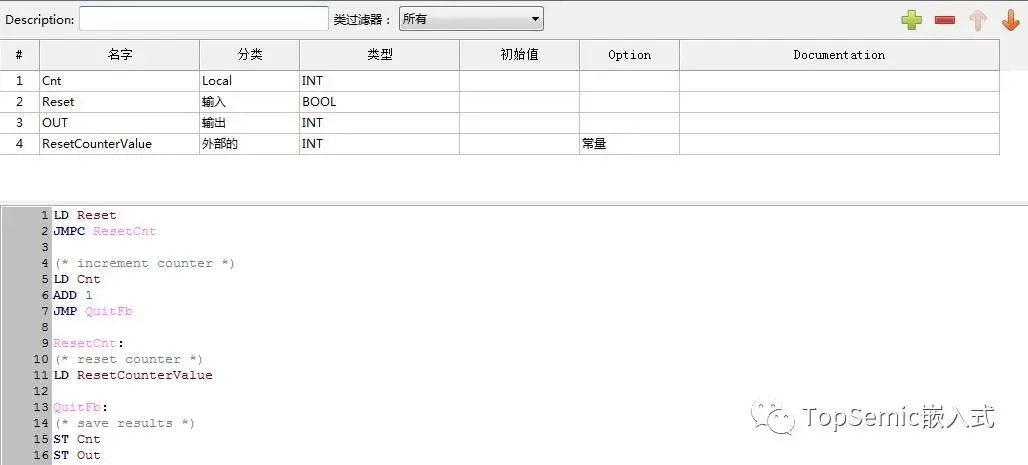

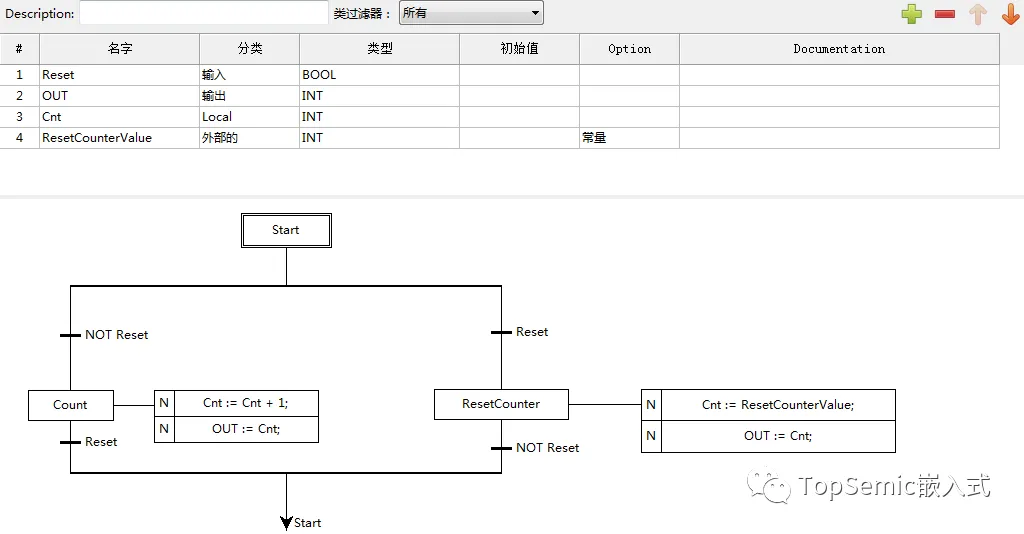

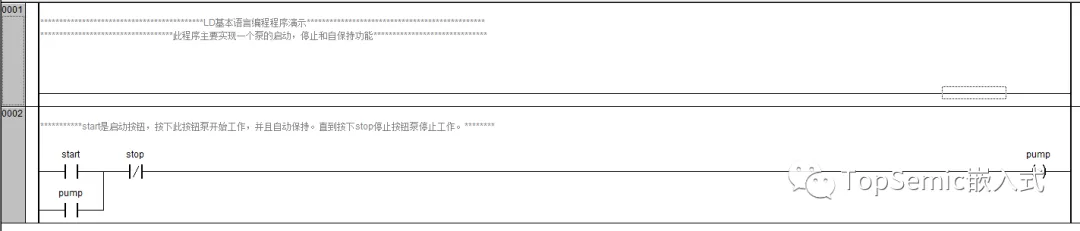

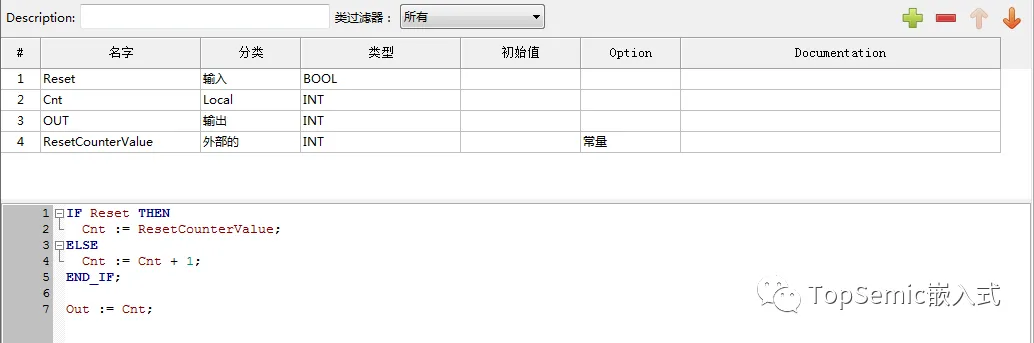

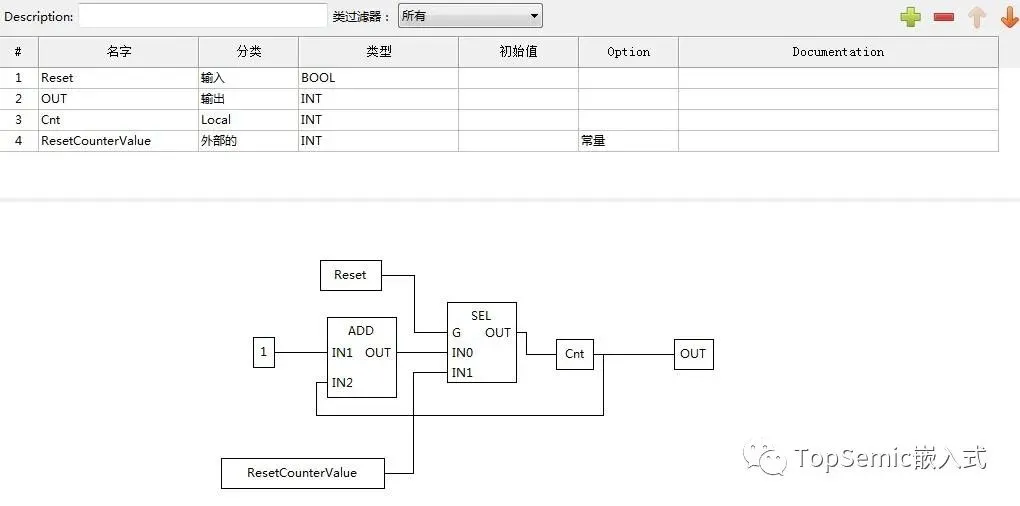

(截图代码源于和利时G3小型PLC)

(2) 设备端的软件，而设备端的软件又分为runtime system(后称RTS)和用户程序(后称POU)两部分内容。RTS是PLC设备端的核心，主要有以下几个作用：

• 实现通讯接口：包括与PC端软件通讯，与IO扩展模块的通讯
• 存储并执行PC端生成的POU
• 执行IO的输入输出

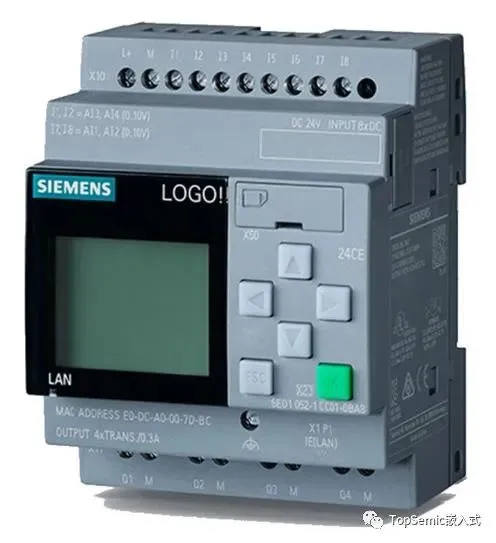

当然，也有一些微型PLC自带屏幕，无需PC软件，可以直接在屏幕上编程，比如西门子的Logo系列。

图片源自西门子官网

3.3  POU的分类

PLC的RTS从实现角度讲，分为两类：解释型和编译型，有点像学校里学习VB和VC的区别。编译型PLC生成的POU是可以执行的二进制代码，解释型PLC生成的POU是一个中间文件。

编译型PLC

编译型PLC支持的IEC61131-3编程软件会根据用户的编程语言生成PLC可以执行的二进制机器代码，其有以下几个特点：

• 执行效率高， 平均有效指令仅是解释型PLC的1 /10
• 开发难度大，PC端开发环境除了需要解析IEC61131-3相关语法，还需要涉及编译器、链接器、反编译、Mempry地址分配等内容
• 基于MCU开发PLC跨平台难度大，受限于CPU指令集影响，不同厂商CPU Memory地址分配不同，开发环境很难做到适配所有不同CPU的编译器
• 反编译难度大

解释型PLC

解释型PLC支持的IEC61131-3编程软件会根据用户的编程语言生成中间文件，CPU会作为解析器来解析该中间文件，其有以下几个特点：

• 开发容易， PC端开发环境仅需要解析IEC61131-3相关语法并生成中间文件即可
• 产品容易跨平台，由于开发环境生成的中间文件并不直接在CPU上运行，也很容易做到地址无关，所以很容易在不同内核的CPU上运行
• 由于容易做到地址无关，更容易做到无扰下装
• 容易实现反编译功能
