No.5 STM32F429IGT6 标准库实战GPIO输出LED灯 点亮闪烁(STM32F429/F767/H743)

简介: No.5 STM32F429IGT6 标准库实战GPIO输出LED灯 点亮闪烁(STM32F429/F767/H743)

记录学习


记录学习

在这里插入图片描述

点灯大师

点灯大师

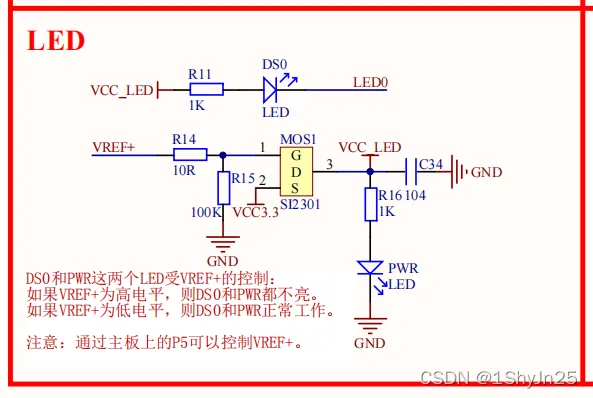

原理图:

工程

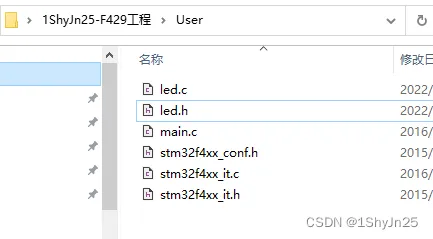

在自定义库文件中新建led,c和,h文件(文件名字和存放位置根据自己喜好和习惯)

编程逻辑

  1. 使能 GPIO 端口时钟;
  2. 初始化 GPIO 目标引脚为推挽输出模式;
  3. 编写简单测试程序,控制 GPIO 引脚输出高、低电平;

源代码


led.h

#ifndef __LED_H
#define __LED_H
#include "stm32f4xx.h"
//引脚定义
// 绿色灯
#define LED1_PIN                  GPIO_Pin_0
#define LED1_GPIO_PORT            GPIOB
#define LED1_GPIO_CLK             RCC_AHB1Periph_GPIOB
// 红色灯
#define LED0_PIN                  GPIO_Pin_1
#define LED0_GPIO_PORT            GPIOB
#define LED0_GPIO_CLK             RCC_AHB1Periph_GPIOB
/************************************************************/
/** 控制LED灯亮灭的宏
  * LED低电平亮,设置ON=0,OFF=1
  * 若LED高电平亮,把宏设置成ON=1,OFF=0
  */
#define ON  0
#define OFF 1
/* 带参宏 像内联函数一样使用*/
#define LED0(a) if (a)  \
          GPIO_SetBits(LED0_GPIO_PORT,LED0_PIN);\
          else    \
          GPIO_ResetBits(LED0_GPIO_PORT,LED0_PIN)
#define LED1(a) if (a)  \
          GPIO_SetBits(LED1_GPIO_PORT,LED1_PIN);\
          else    \
          GPIO_ResetBits(LED1_GPIO_PORT,LED1_PIN)
/* Ö±½Ó²Ù×÷¼Ä´æÆ÷µÄ·½·¨¿ØÖÆIO */
#define digitalHi(p,i)       {p->BSRRL=i;}    //设置为高电平
#define digitalLo(p,i)       {p->BSRRH=i;}    //输出低电平
#define digitalToggle(p,i)   {p->ODR ^=i;}    //输出反转状态
/* ¶¨Òå¿ØÖÆIOµÄºê */
#define LED0_TOGGLE   digitalToggle(LED0_GPIO_PORT,LED0_PIN)
#define LED0_OFF      digitalHi(LED0_GPIO_PORT,LED0_PIN)
#define LED0_ON       digitalLo(LED0_GPIO_PORT,LED0_PIN)
#define LED1_TOGGLE   digitalToggle(LED1_GPIO_PORT,LED1_PIN)
#define LED1_OFF      digitalHi(LED1_GPIO_PORT,LED1_PIN)
#define LED1_ON       digitalLo(LED1_GPIO_PORT,LED1_PIN)
#define LED_RED  \
          LED0_ON;\
          LED1_OFF;\
//ÂÌ
#define LED_GREEN   \
          LED0_OFF;\
          LED1_ON;\
//全部点亮
#define LED_all \
          LED0_ON;\
          LED1_ON;\
//全部点灭
#define LED_allOFF  \
          LED0_OFF;\
          LED1_OFF;\
void LED_GPIO_Config(void);
#endif /* __LED_H */

led.c

#include "led.h"
void LED_GPIO_Config(void)
{
    /*  定义一个GPIO_InitTypeDef类型的结构体 初始化*/
    GPIO_InitTypeDef GPIO_InitStructure;
    /*  开启LED相关的GPIO外设时钟 */
    RCC_AHB1PeriphClockCmd ( LED0_GPIO_CLK|
                             LED1_GPIO_CLK, ENABLE);
    GPIO_InitStructure.GPIO_Pin = LED0_PIN; //选择要控制的GPIO引脚
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;   //设置引脚模式为输出模式
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //设置引脚的输出类型为推挽输出
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //设置引脚为上拉模式
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz; //设置引脚速率为2MHz
    GPIO_Init(LED0_GPIO_PORT, &GPIO_InitStructure);
    GPIO_InitStructure.GPIO_Pin = LED1_PIN;
    GPIO_Init(LED1_GPIO_PORT, &GPIO_InitStructure);
}

main.c

#include "stm32f4xx.h"
#include "led.h"
void Delay(__IO u32 nCount);
int main(void)
{
  /* LED 端口初始化 */
  LED_GPIO_Config();
  /* 控制LED灯 */
  while (1)
  {
      LED0( ON );    //点亮
      Delay(0xFFFFFF);
      LED0( OFF );    //熄灭
      LED1( ON );    //点亮
      Delay(0xFFFFFF);
      LED1( OFF );    //熄灭
  }
}
void Delay(__IO uint32_t nCount)   //简单的延时函数
{
  for(; nCount != 0; nCount--);
}
/*********************************************   END    ******************************************/
