# 一、前言
点关注不迷路，持续输出干货文章。
嗨，大家好，我是向宇。最近在玩ShaderGraph，决定把我自己实验的所有效果记录到这篇博客中，附带完整高清的连线动态图，希望对想要学习ShaderGraph的同学有所启发。后续有发现一些新的ShaderGraph我还会继续进行更新。
这里我就不对ShaderGraph基础使用进行说明了，想了解的同学可以去看这篇文章：
[Shader Graph入门](https://blog.csdn.net/zaizai1007/article/details/126694899)
工程源码见文章末尾。
# 二、ShaderGraph
## 1.什么是ShaderGraph
ShaderGraph是Unity中的一个可视化工具，用于创建和编辑图形着色器。其意义在于简化编写复杂着色器的过程，减少对具体编程语言的依赖，使艺术家和设计师可以更方便地创建各种美术效果。使用ShaderGraph可以通过图形界面设置着色器属性，包括颜色、纹理、光照等，并在视窗预览中即时显示结果，从而快速迭代和调整着色器。
使用ShaderGraph需要先安装Unity 2018.1或以上版本，并添加ShaderGraph插件。打开ShaderGraph面板后，可以通过拖放节点并连接它们来创建着色器。ShaderGraph的节点包括输入输出、数学运算、纹理、光照、特殊效果等，用户可以根据需求选择相应的节点组合成自己的着色器。
## 2.在使用ShaderGraph时需要注意以下几点：
1. ShaderGraph的使用需要一定程度的图形学知识，比如了解顶点、片段着色器的渲染流程、如何结合Unity的材质编辑器等。
2. 当图形效果非常复杂时，ShaderGraph可能无法满足需求，需要手写代码实现。
3. ShaderGraph创建的着色器可能会对性能产生影响，需要在实际项目中评估并做出优化。
4. ShaderGraph虽然简化了编写着色器的过程，但对于一些高级的特殊效果，还是需要一定的编程技能。
## 3.优势
相比于传统的手写着色器，ShaderGraph具有以下几个优势：
1. 可视化编辑。ShaderGraph采用可视化编辑方式，通过拖放节点连接来组合着色器，避免了繁琐的手写代码，并使着色器的结构更加清晰易懂。
2. 更少的错误。ShaderGraph采用了强类型的节点更新机制，可以避免传统的手写着色器中常发生的错误，如拼写错误、语法错误和类型错误。
3. 更好的可维护性。由于ShaderGraph采用了可视化编辑方式，因此着色器更容易被理解和维护。此外，ShaderGraph还支持版本控制，可以方便地将着色器与其他团队成员共享和同步。
4. 更快的迭代。 ShaderGraph允许用户在视窗预览中实时查看更改后的着色器效果，这样可以更快地迭代和调试着色器，并提高开发效率。
5. 更易扩展。ShaderGraph提供了大量的预制节点，包括数学、贴图、颜色、光照等节点，且支持自定义节点，因此开发者可以自行扩展和添加节点。
综上所述，ShaderGraph具有可视化、易于理解和维护、快速迭代以及易于扩展等优势，特别适合那些不想深入学习编写复杂着色器代码的设计师和艺术家。同时，虽然对于更高级的着色效果仍然会需要编程技能，但ShaderGraph能够帮助开发者更快速的实现初步效果，实现复杂着色效果需要的编程技能可以由技术人员来负责。
## 4.项目
其实之前我就对ShaderGrap有进行一些使用分享，不过没有进行系统的整理，有需要的可以去看看之前的，这里我贴出链接地址：
[人物移动到树后面，不被遮挡的效果](https://blog.csdn.net/qq_36303853/article/details/130373377?csdn_share_tail=%7B%22type%22:%22blog%22,%22rType%22:%22article%22,%22rId%22:%22130373377%22,%22source%22:%22qq_36303853%22%7D)
[Shader Graph实现传送门效果](https://blog.csdn.net/qq_36303853/article/details/130448456?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522168767352616800211539075%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=168767352616800211539075&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-3-130448456-null-null.268%5Ev1%5Ekoosearch&utm_term=Shader&spm=1018.2226.3001.4450)
[unity实现一个刮刮乐效果](https://blog.csdn.net/qq_36303853/article/details/131366361?spm=1001.2014.3001.5501)
# 三、实例效果
## 边缘发光

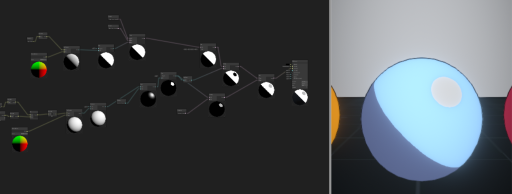

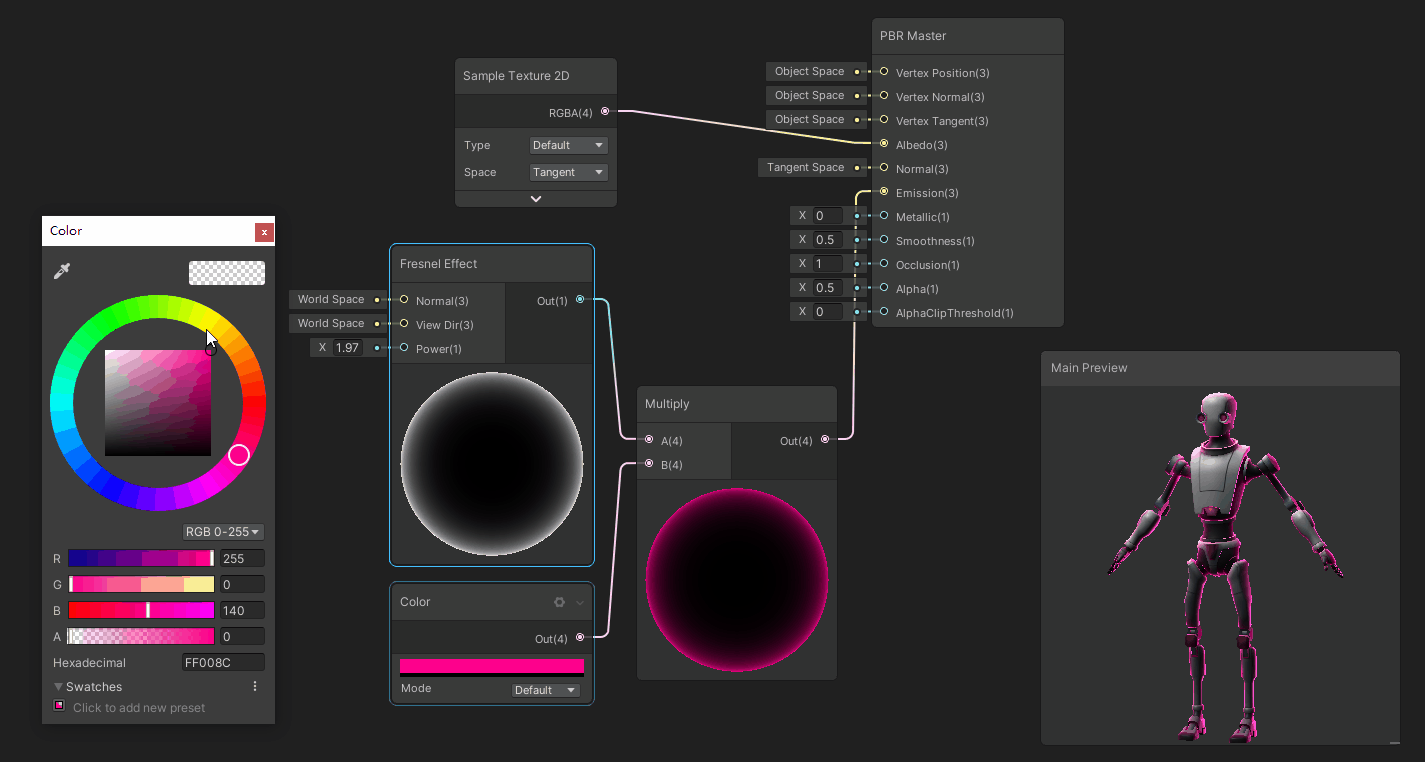

主要节点：FresnelEffect,
原理：Fresnel Effect，菲涅耳效应，根据观察角度产生不同反射率从而对表面效果产生影响，当你靠近时，会反射更多的光。菲涅耳效应节点通过计算表面法线与视线方向的夹角来近似。这个角度越大，返回值越大。这种效果经常被用来实现边缘照明，这在很多艺术风格中都很常见
## 进阶：带方向的菲涅尔边缘光效果
## 裁剪
主要节点：Position 、AlphaClip
原理：AlphaClip的值如果比Alpha的值大，则会不显示
注意：一定要调PBR Master面板的Alpha参数，否者不会显示出来效果
## 进阶 带边缘色的裁剪

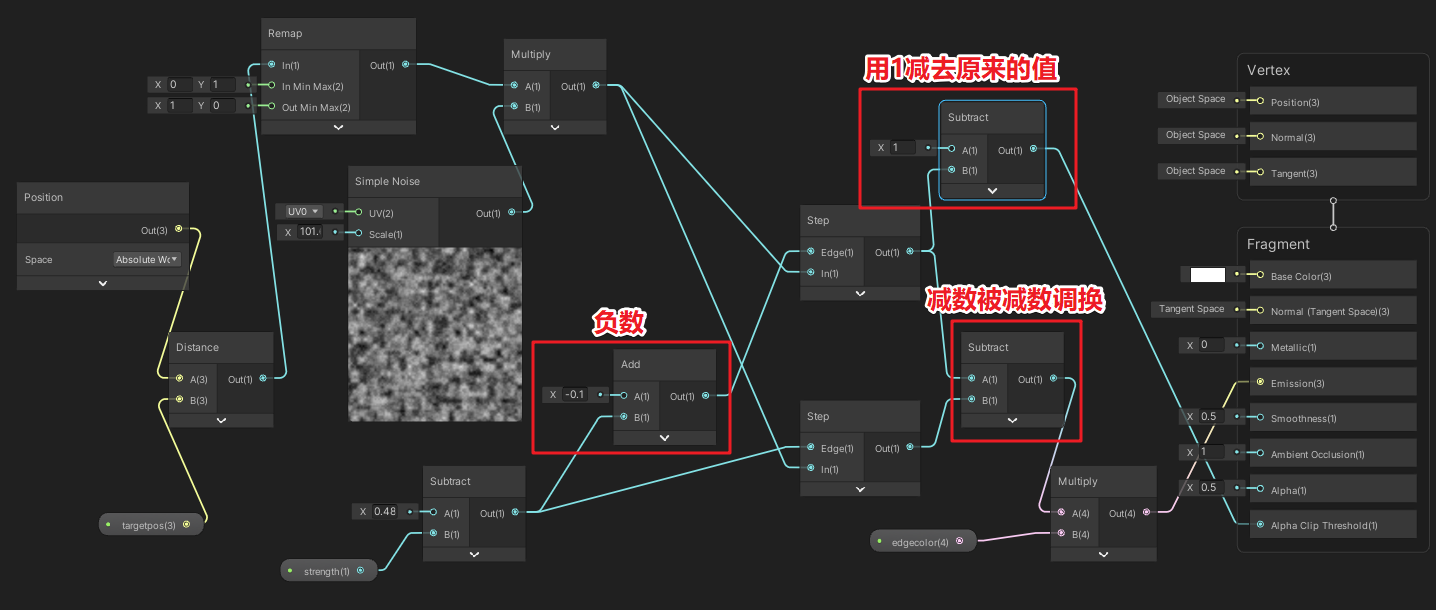

进阶：在裁剪的基础上添加裁剪边缘光
首先利用Smoothstep做出一个边缘渐变
Smoothstep：如果输入In的值分别在输入Edge1和Edge2的值之间，则返回0和1之间的平滑Hermite插值的结果。如果输入In的值小于输入Step1的值，则返回0；如果大于输入Step2的值，则返回1

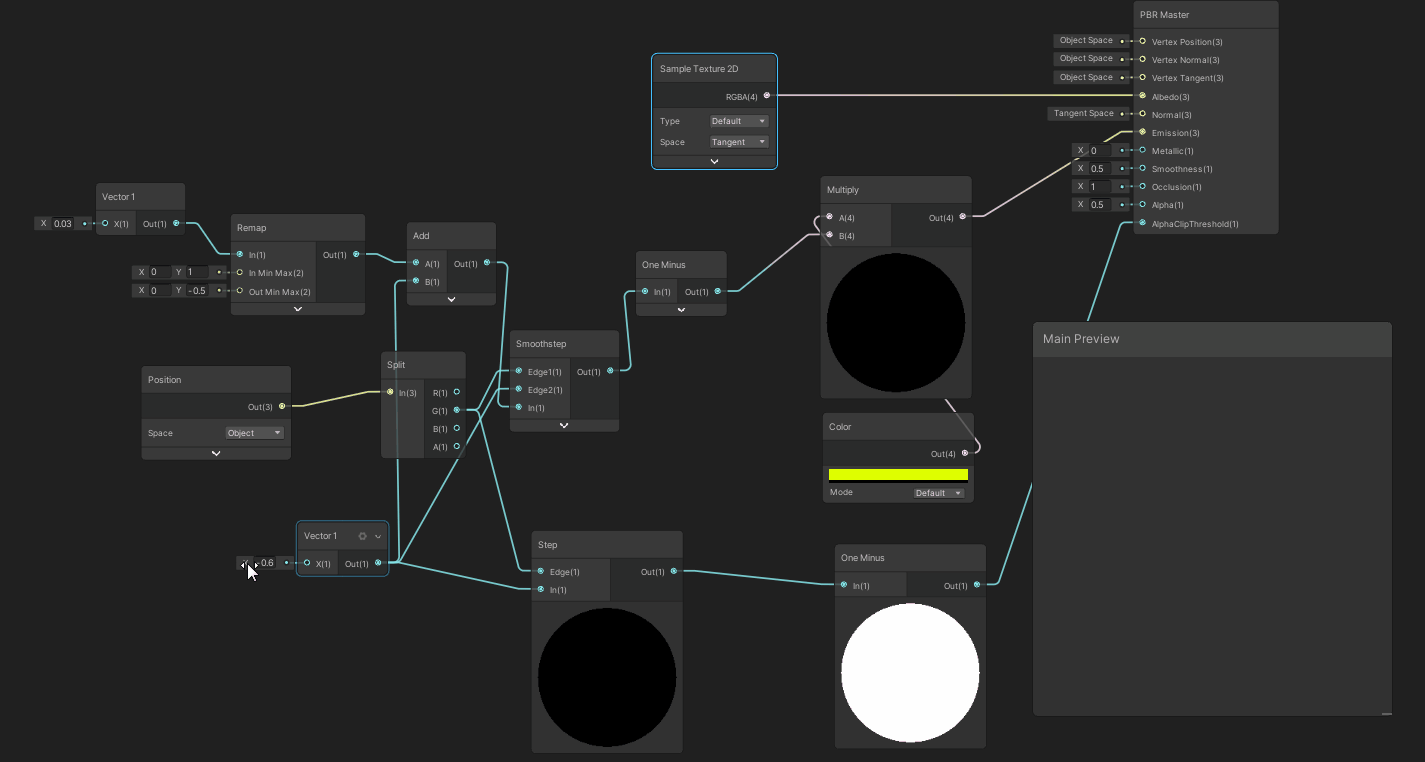

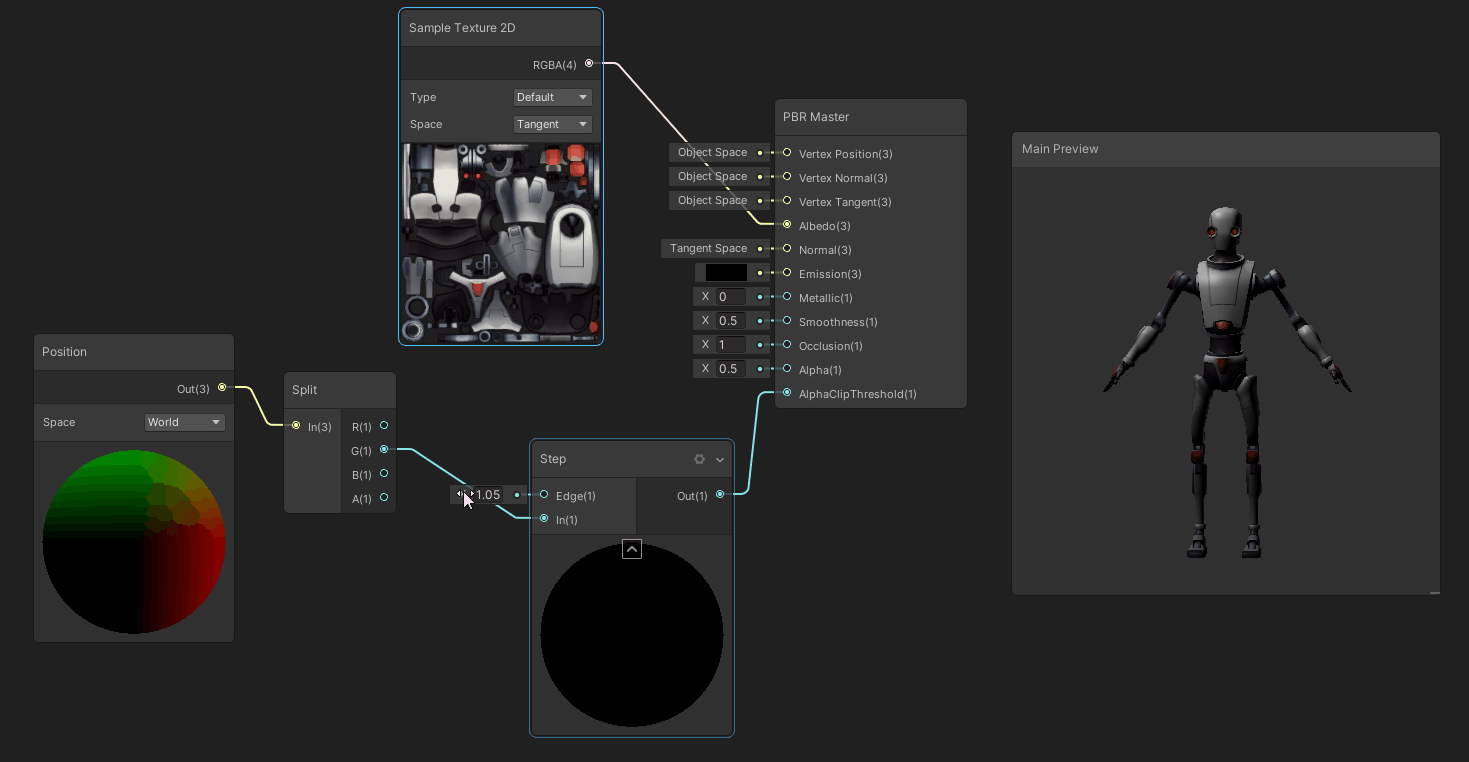

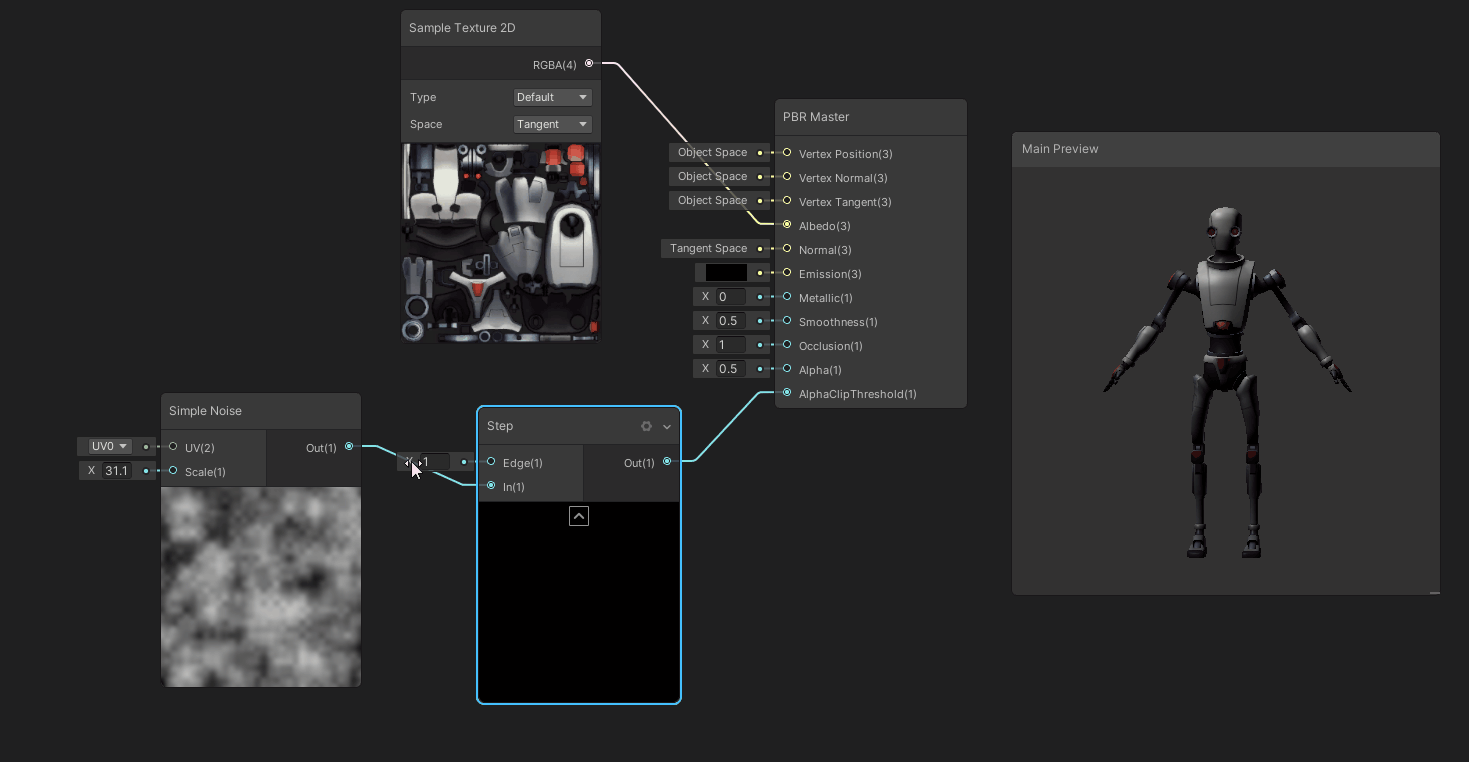

## 溶解
主要节点 SimpleNoise
注意：一定要调PBR Master面板的Alpha参数，否者不会显示出来效果
## 进阶 带边缘色溶解

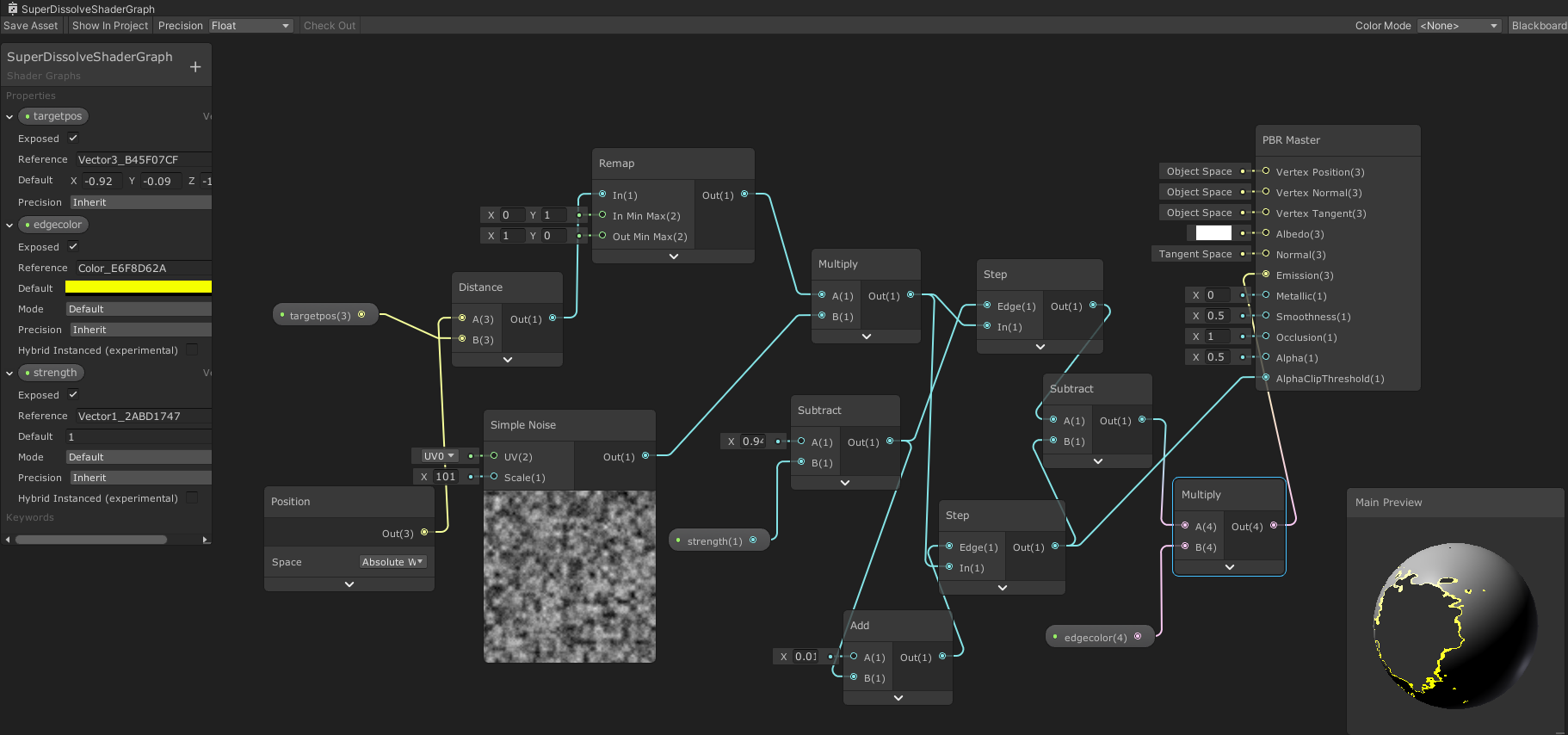

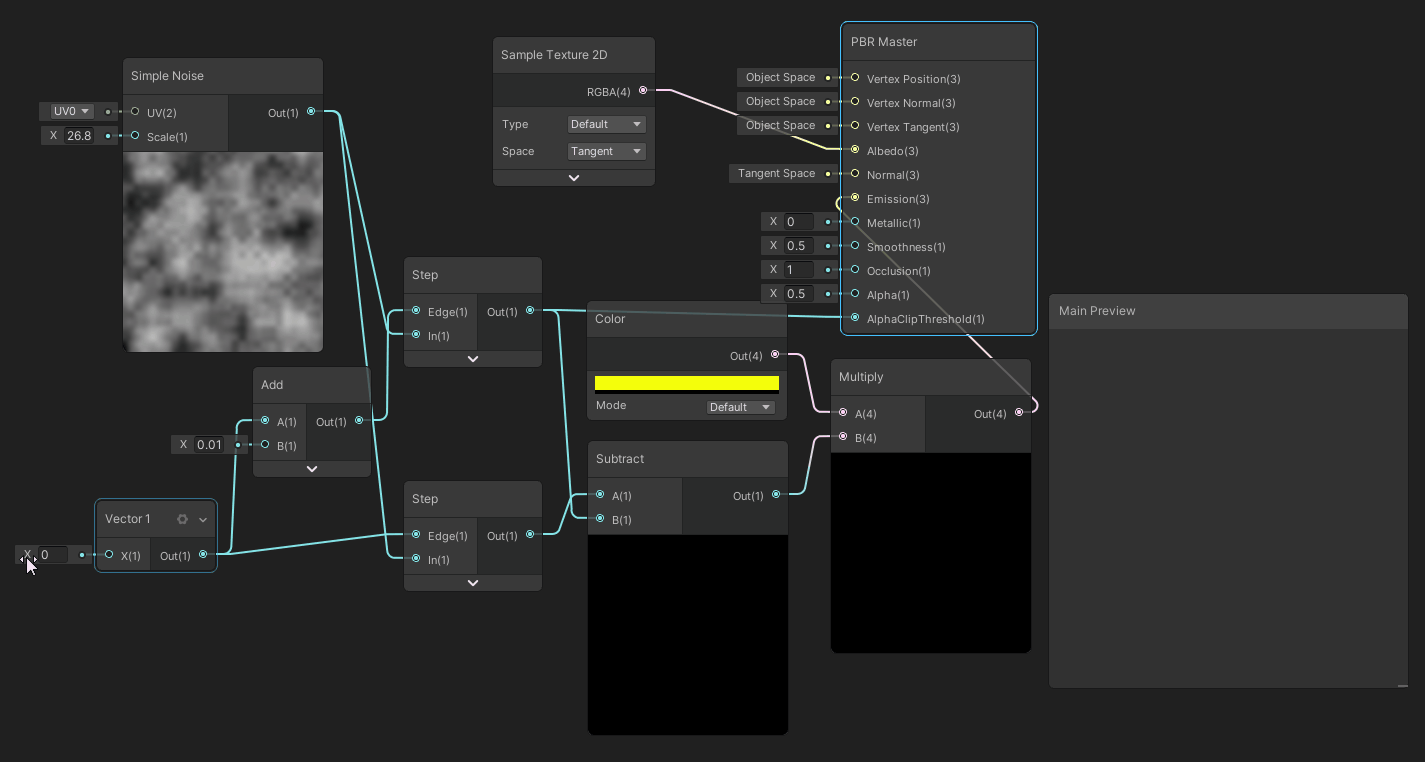

溶解边缘添加发光，原理就是对Noise噪声做两个Step，然后相减，再乘个颜色，连到Emission发光节点上
## 卡通阴影

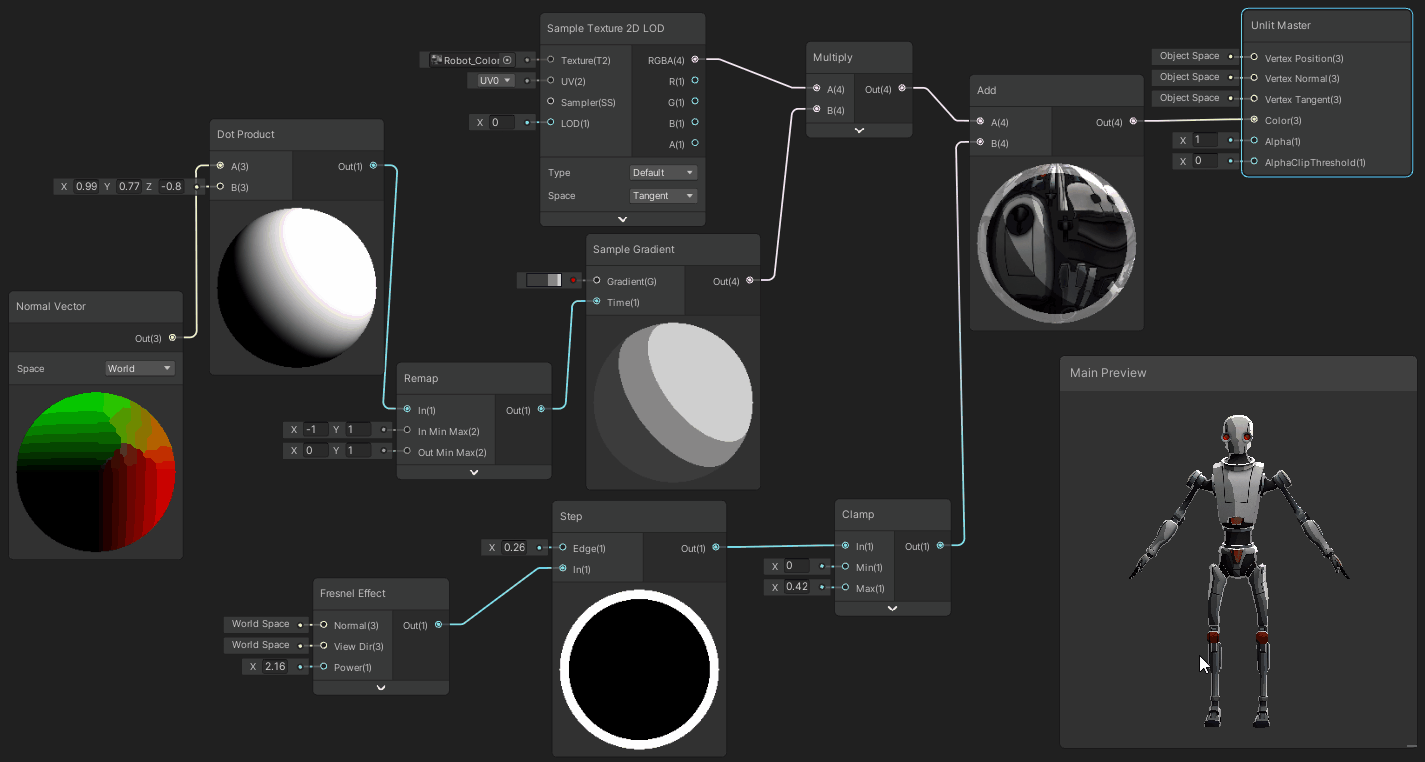

主要节点NormalVector、DotProduct、SampleGradient
原理：使用Sample Gradient设置几个阴影色块颜色
## 水波纹

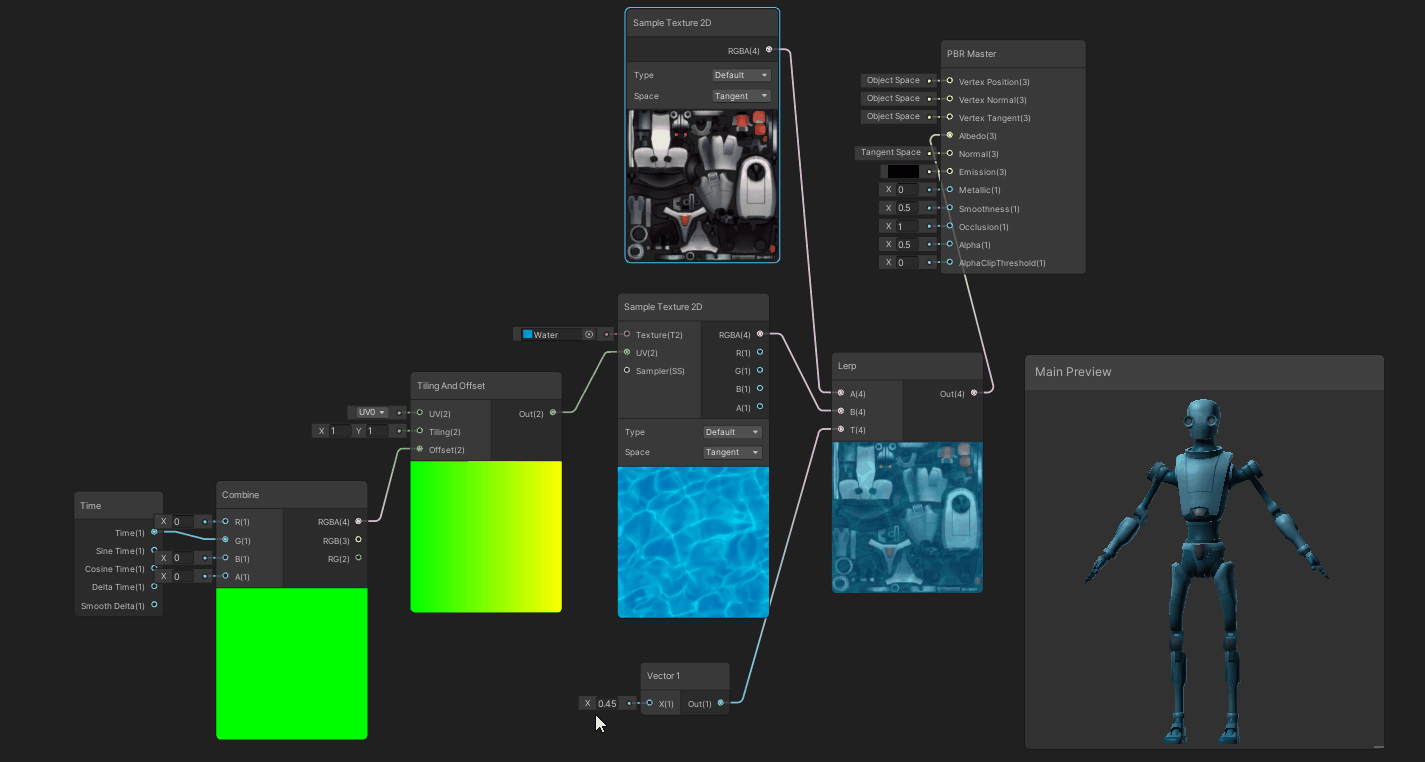

主要节点 TillingAndOffset 、Lerp
原理：通过Tilling And Offset节点的Offset来控制水纹的UV偏移，然后再使用Lerp将水纹和主贴图做一个线性差值
## 积雪效果

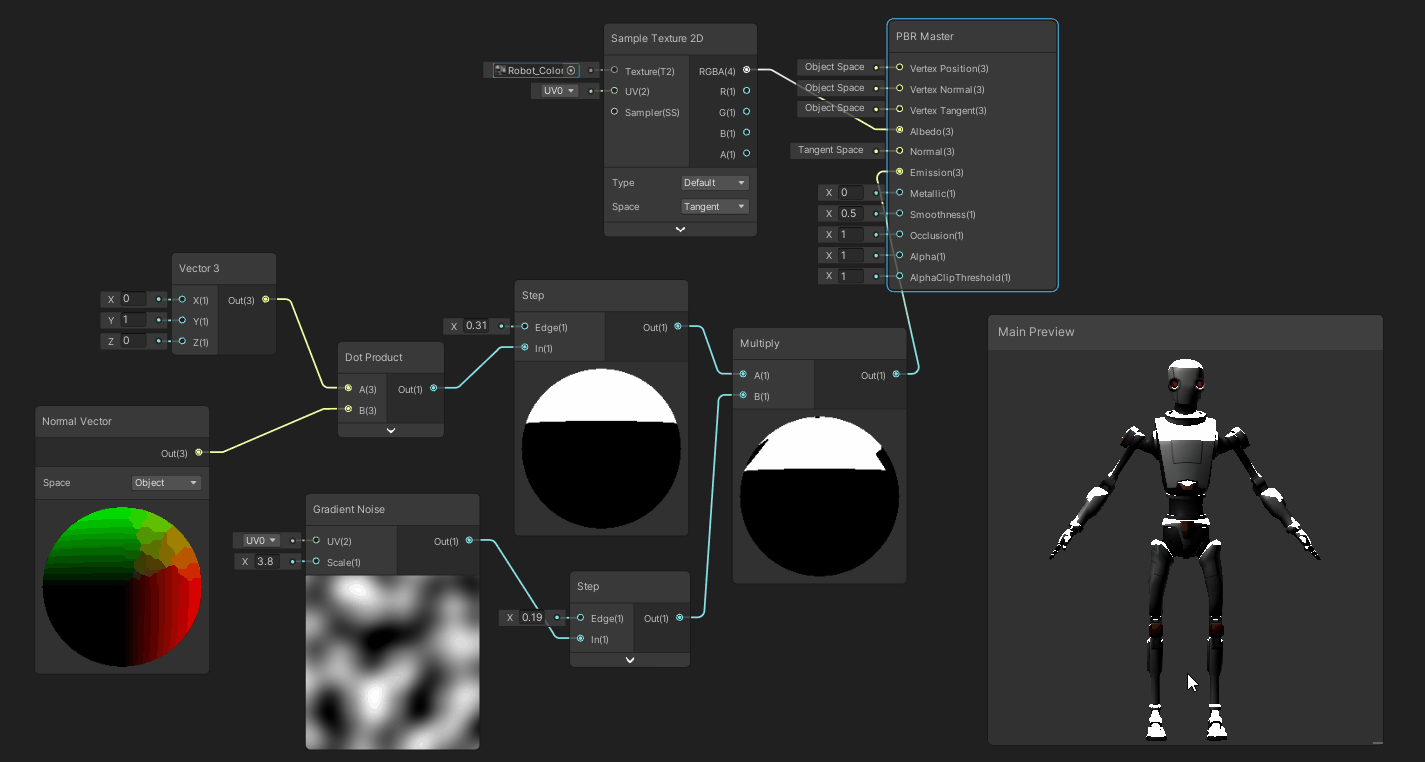

主要节点 NomalVector 、DotProduct
原理：使用一个向上的 Vector3和 模型的 Normal Vertor(法线向量) 点乘，得到的是 一个标量，表示模型法线向量和垂直向量的夹角（方向的相似度），然后通过 Step过滤得到要显示白色的部分，将要显示的 白色部分再和一个噪声相乘后输入到Master的Emission发光槽中。
## 不锈钢效果、冰晶效果
主要节点 ViewDirection.、TillingAndOffset、SimpleNoise

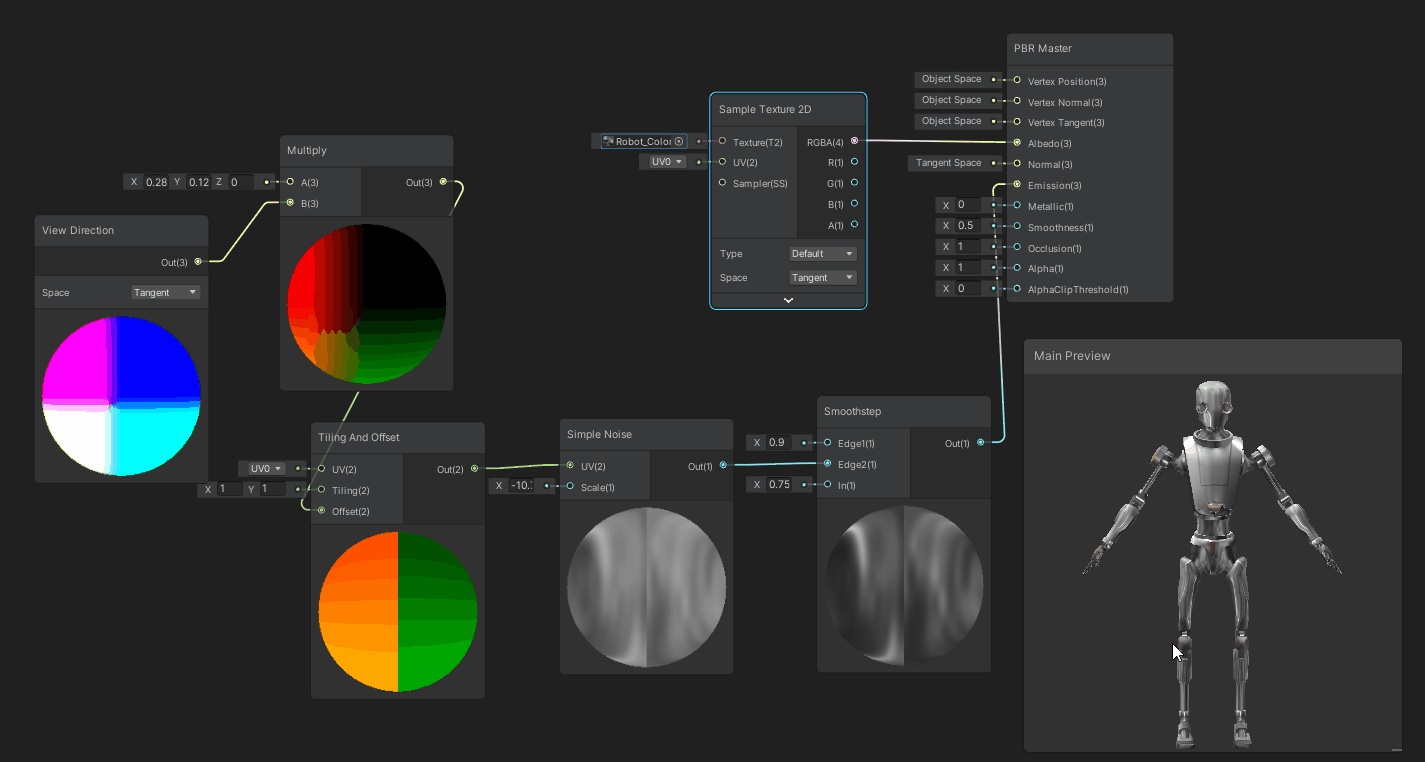

原理：由View Direction视角移动， 引发Tilling And Offset 节点 移动 贴图，产生的效果。注意View Direction使用Tangent切线空间。该效果也可用于冰晶效果。
## UV抖动

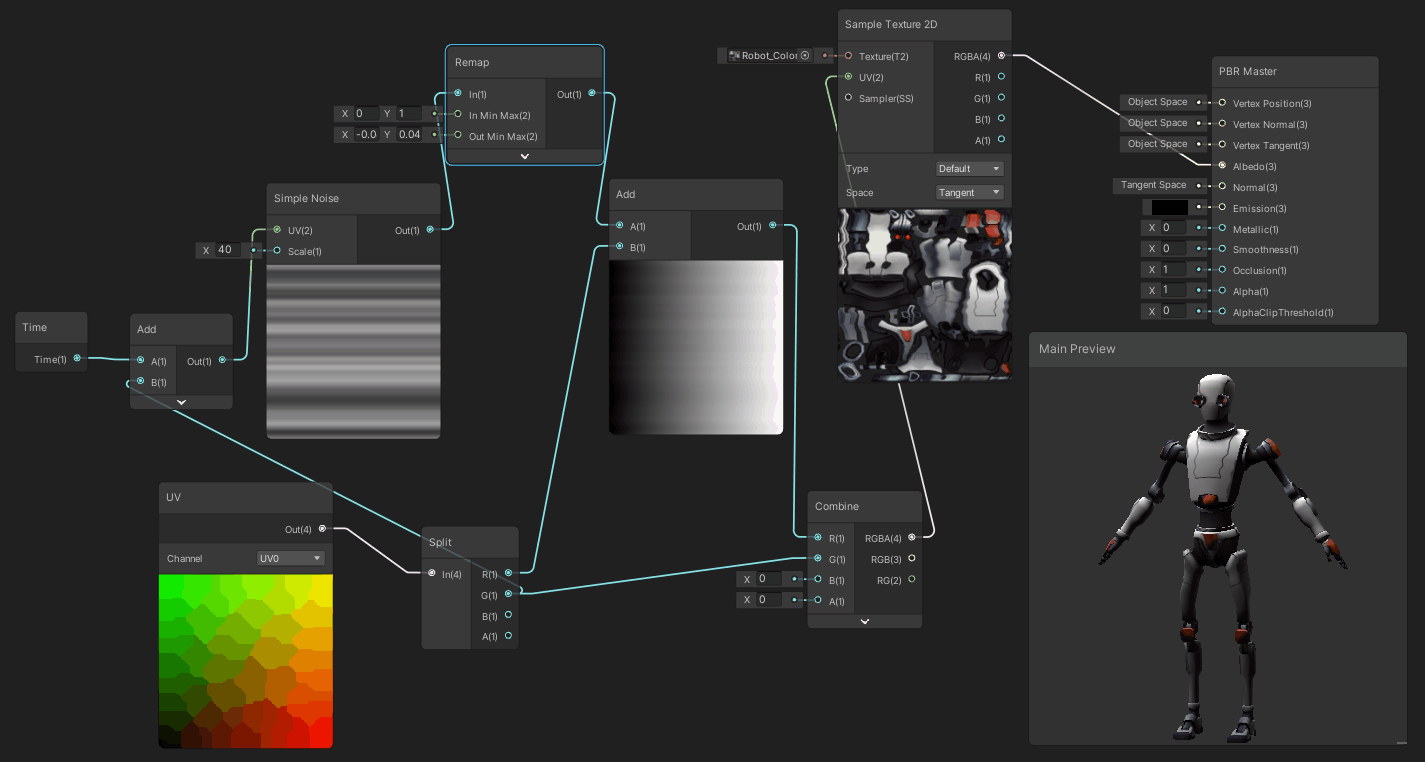

主要节点：UV、Simple Noise、Split
原理，使用Split将UV分开成x和y两个分类，对x分类做一个噪音抖动，最后和y再合并作用到主贴图的UV上。
实现类似老电视屏幕闪烁的效果
## 水面上下波动效果

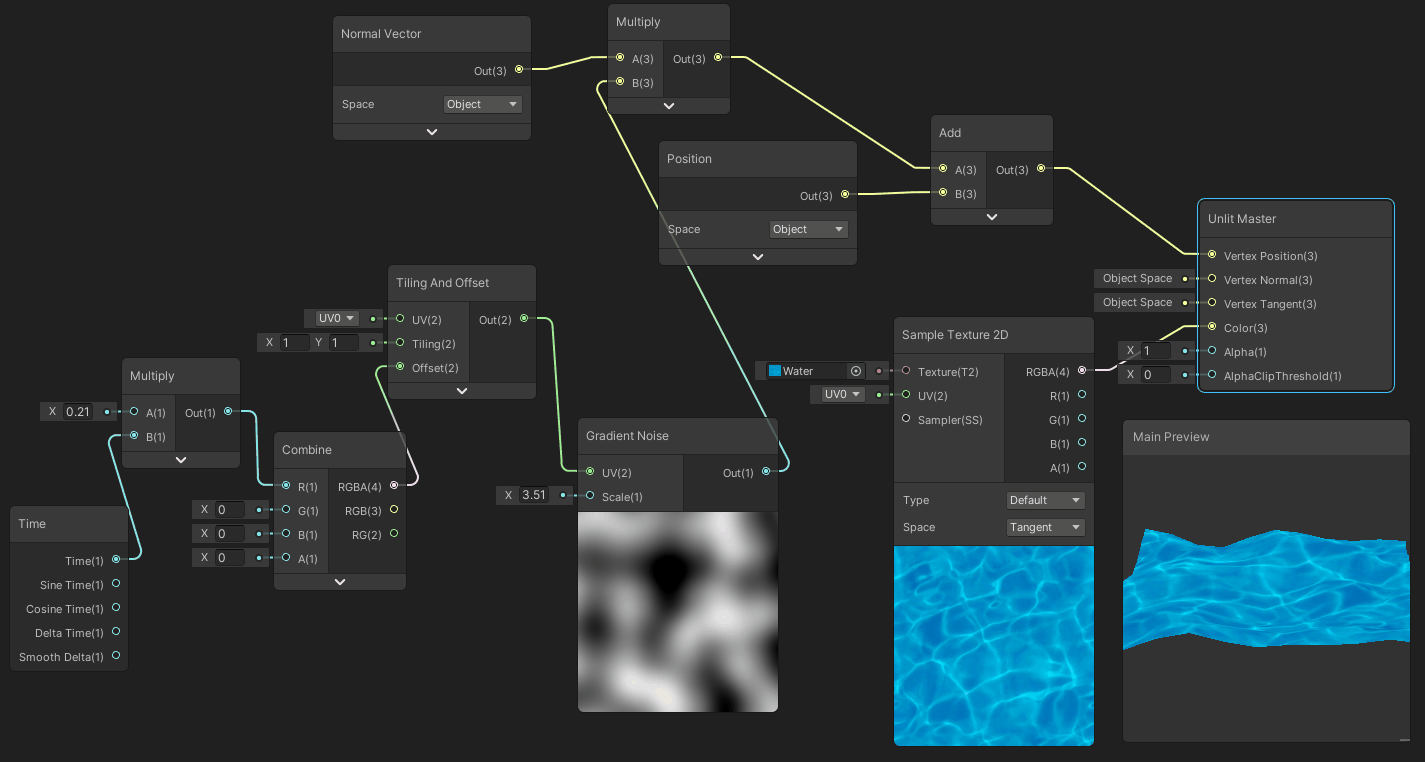

主要节点：Gradient Noise、Position
原理：使用Gradient Noise随机噪声，再通过一个 Normal Vector结点，代表垂直于物体的法向量，接着，对Position进行一个叠加。
注意Normal Vector和Position的Space都选择Object空间

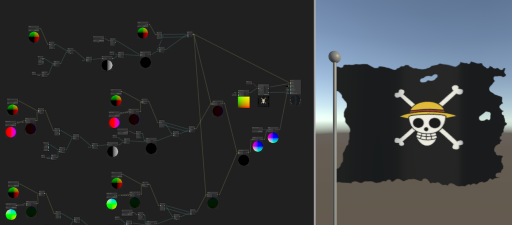

## 红旗飘飘
主要节点：Simple Noise、UV、Position

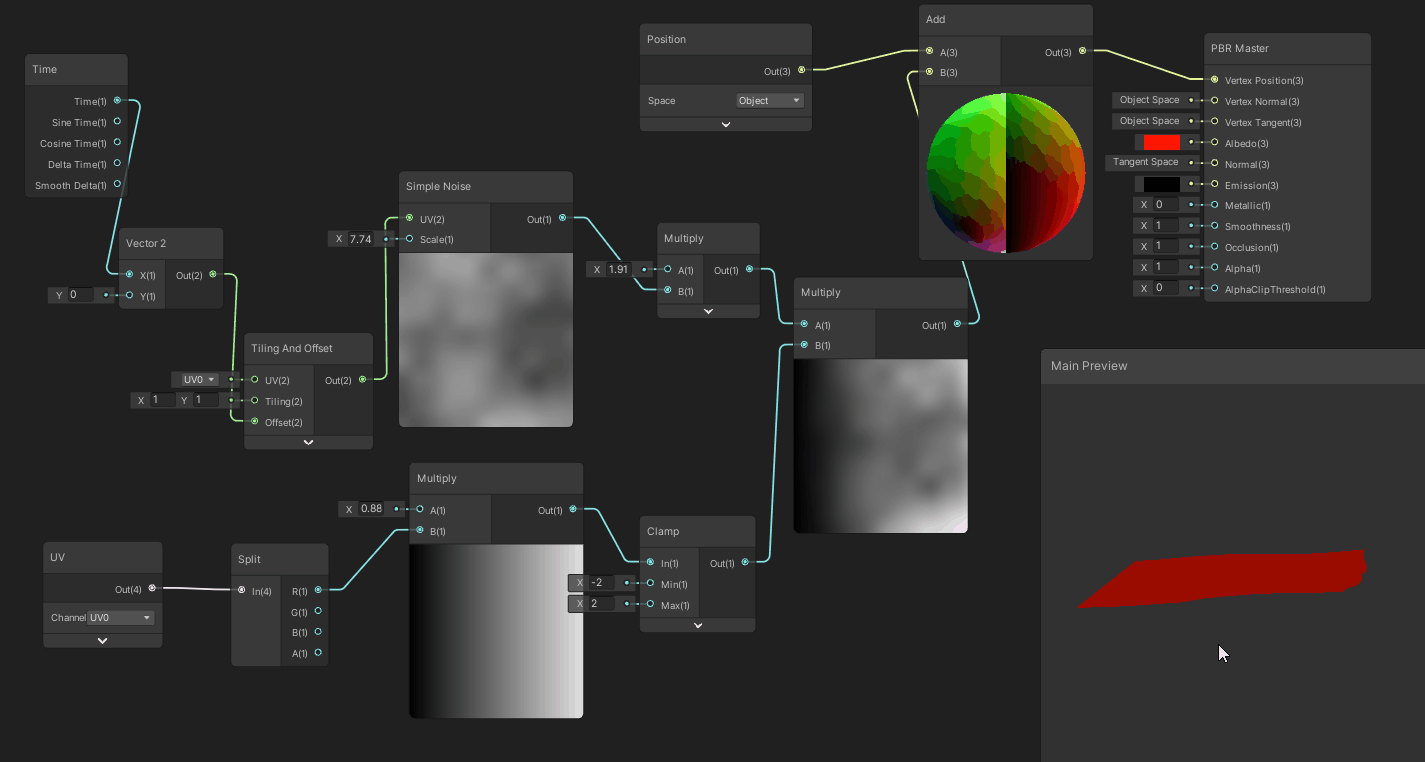

原理：通过噪声的UV移动，形成一个动态移动的噪声，作用到Position上，为了让旗的根部所以在通过一个UV的x分量来限制根部的噪音

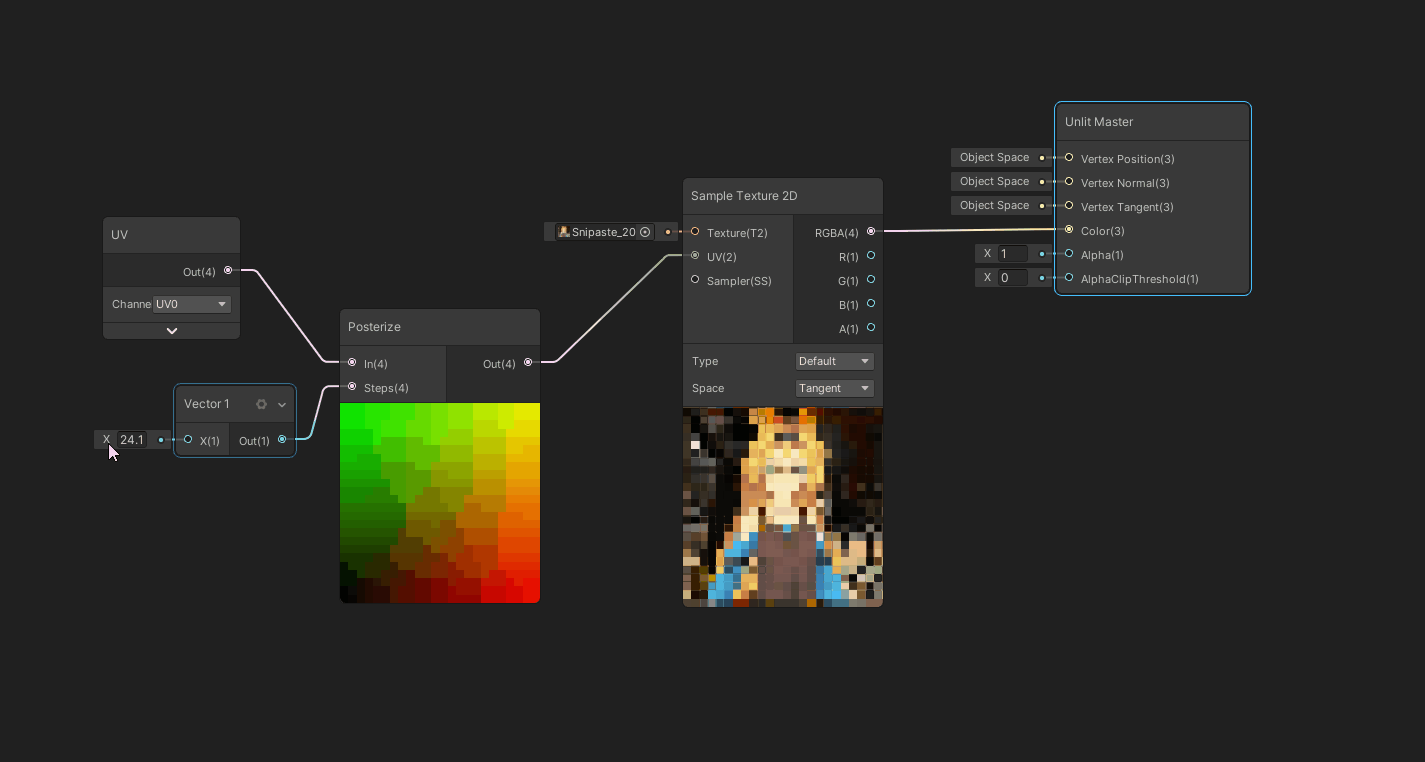

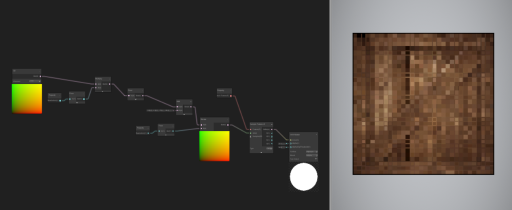

## 马赛克
主要节点：UV、Posterize
原理：Posterize的作用是色调分离

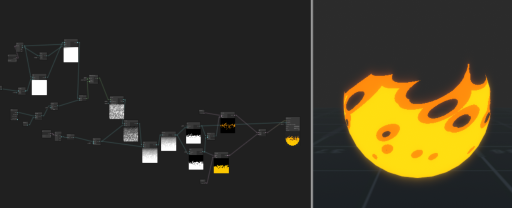

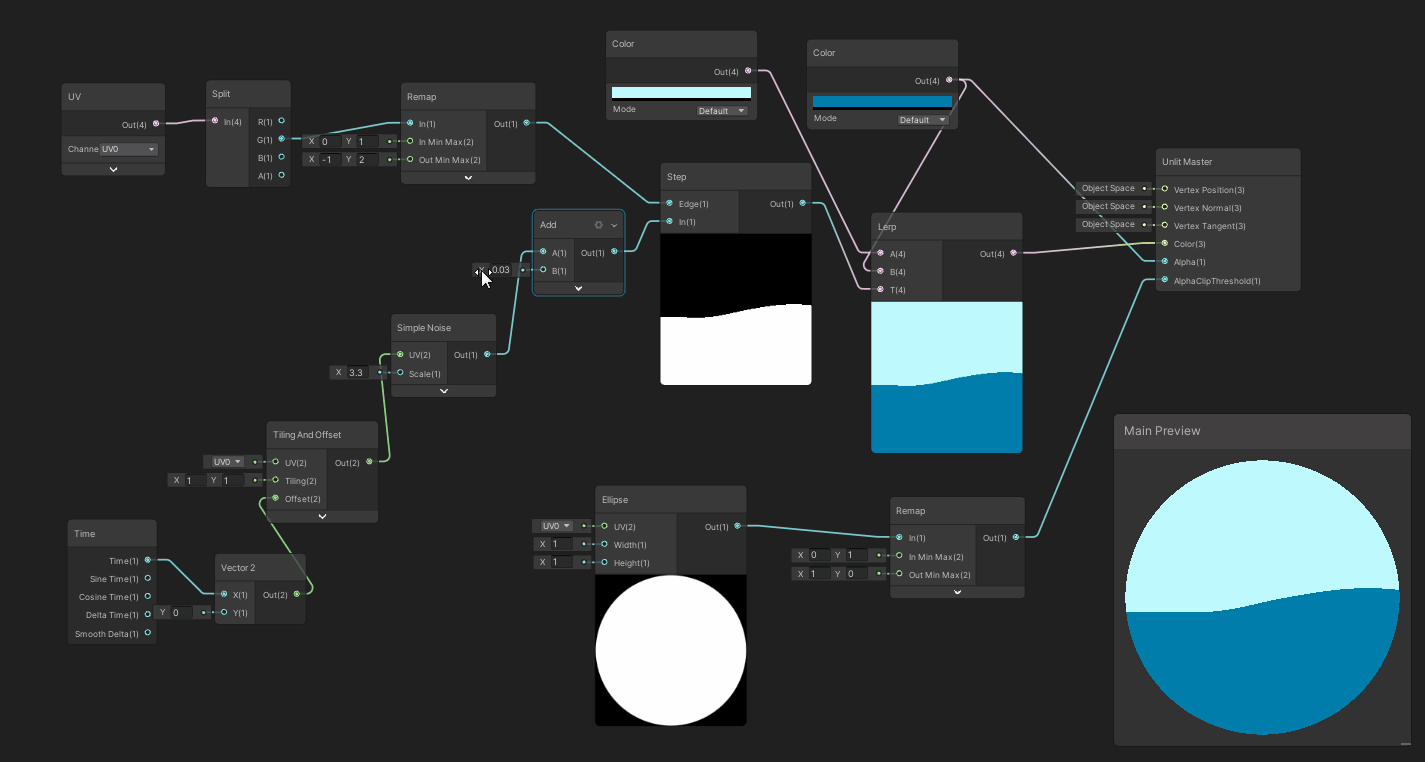

## 无贴图水球
主要节点：UV、Ellipse、Step
原理：通过UV的y方向构造一个垂直渐变的UV，作为噪声的Step边缘，形成一条波浪，最后差值两个颜色，再用形状做裁切。

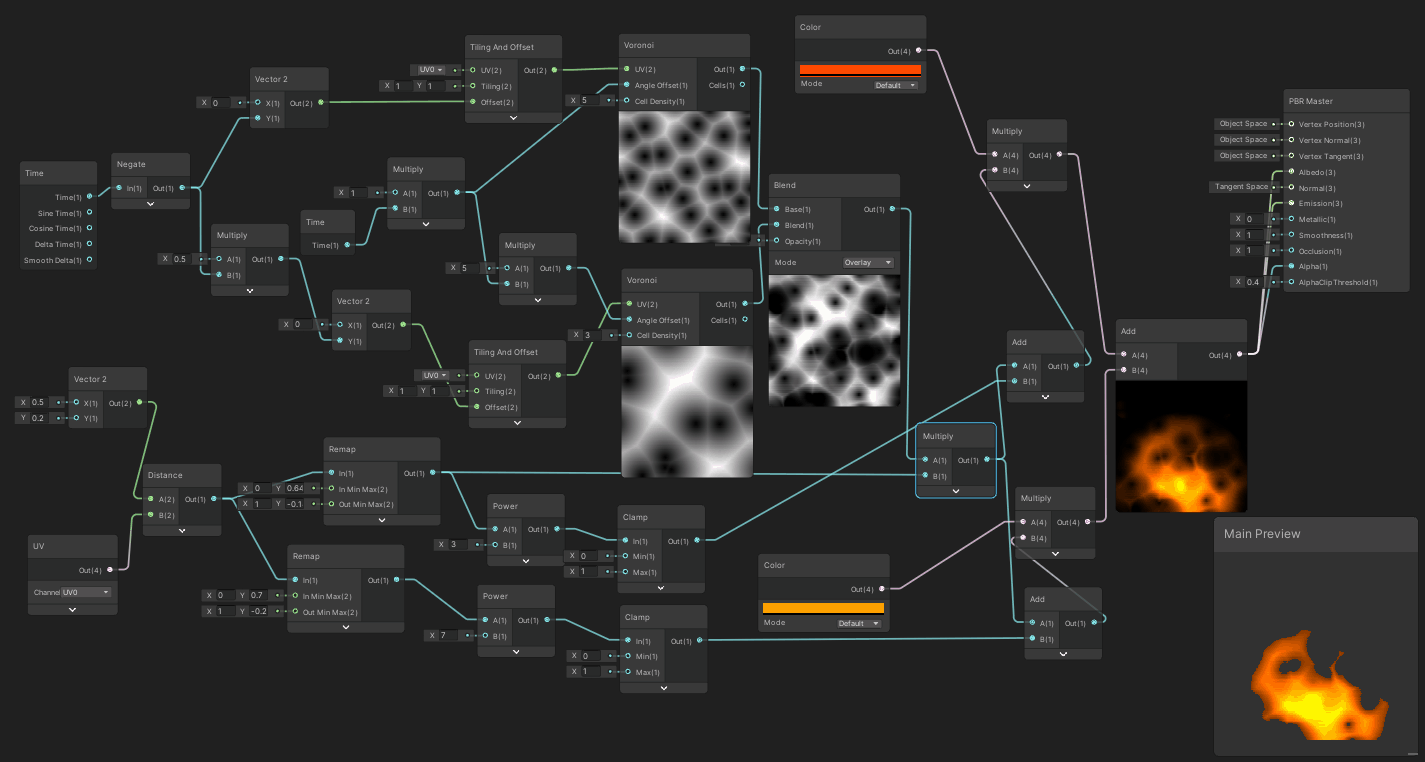

## 无贴图火焰
主要节点：Voronoi、Tiling And Offset、Blend
原理：通过两个Voronoi的融合，得到类似火焰向上燃烧的形状，再通过UV和一个Vector 2的Distance制造两个圆形区域，分别作为火焰内心和外围的区域，再合火焰形状相乘，最后再乘上颜色。

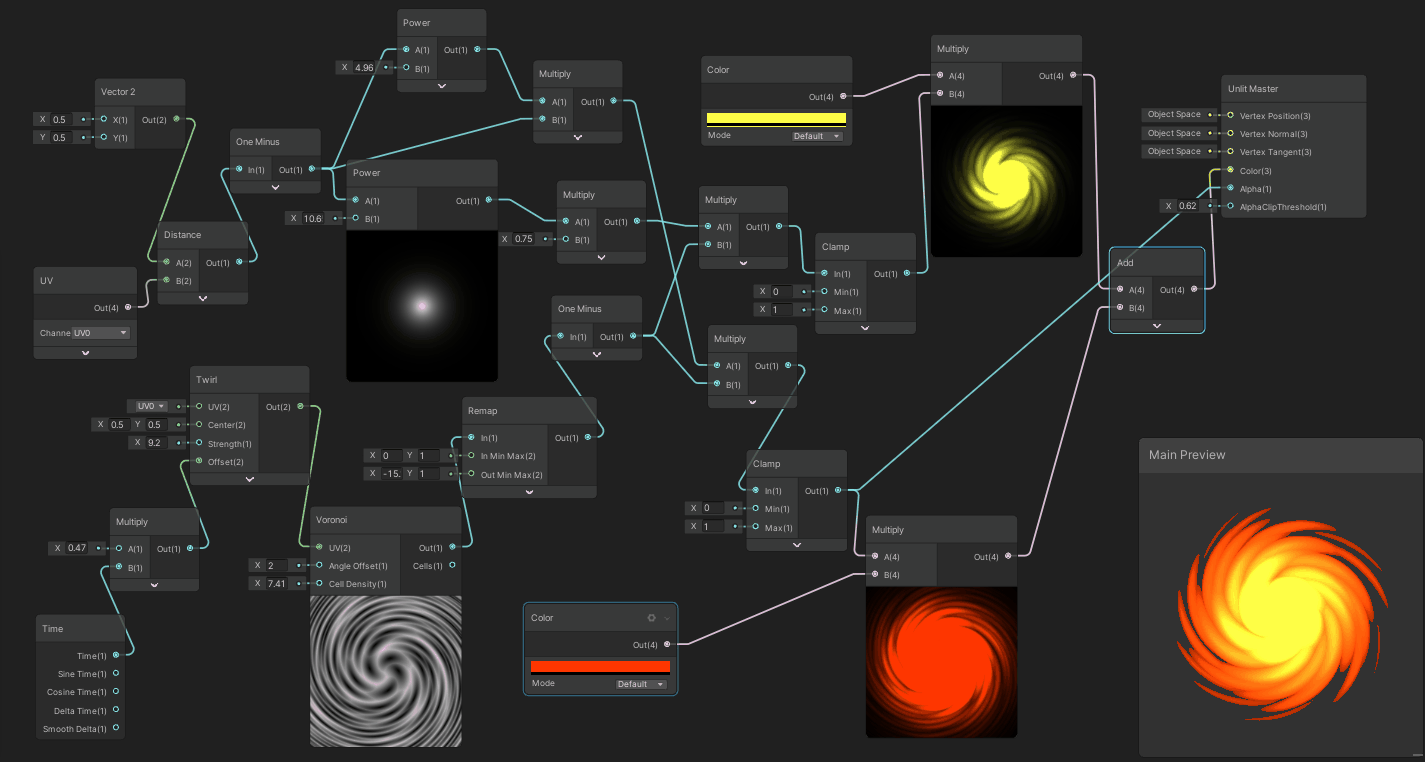

## 无贴图旋涡
主要节点：Twirl、Voronoi
原理：使用Twirl对Voronoi产生一个旋涡形状。
可以用于实现传送门的效果
## 无贴图闪电
主要节点：Simple Noise、Rectangle
原理：噪声通过Rectangle后，可以形成类似闪电的形状
一个UV向下移动的噪声和一个UV向上移动的噪声相加，再通过Rectangle，则可以形成动态闪电效果。

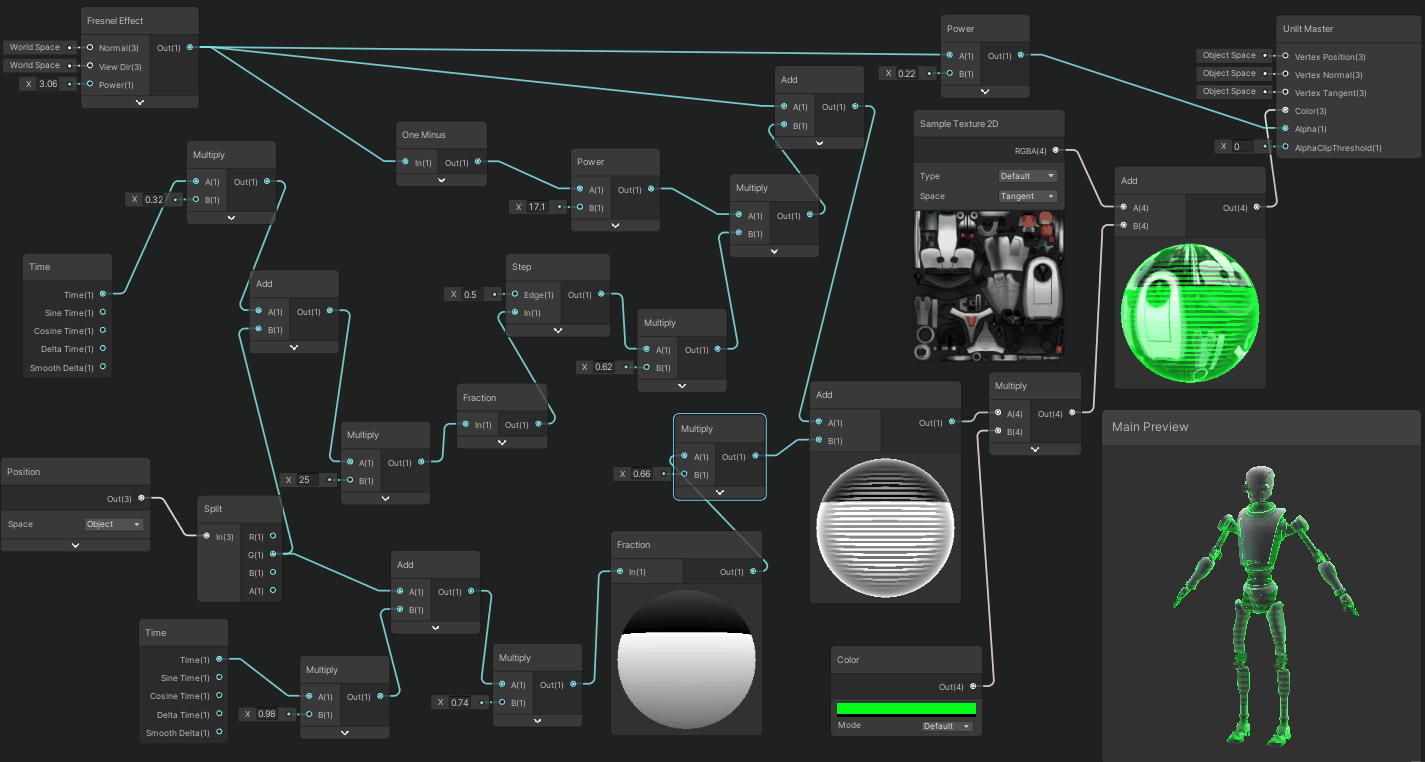

## 全息效果

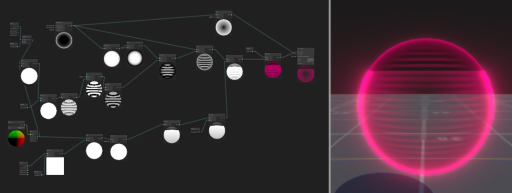

主要节点：Position、Fraction、Time、Fresnel Effect
原理：通过Fraction获取Position的y分量得到一个条纹效果，再通过UV移动得到一个扫描的效果，最后和菲涅尔效果叠加。

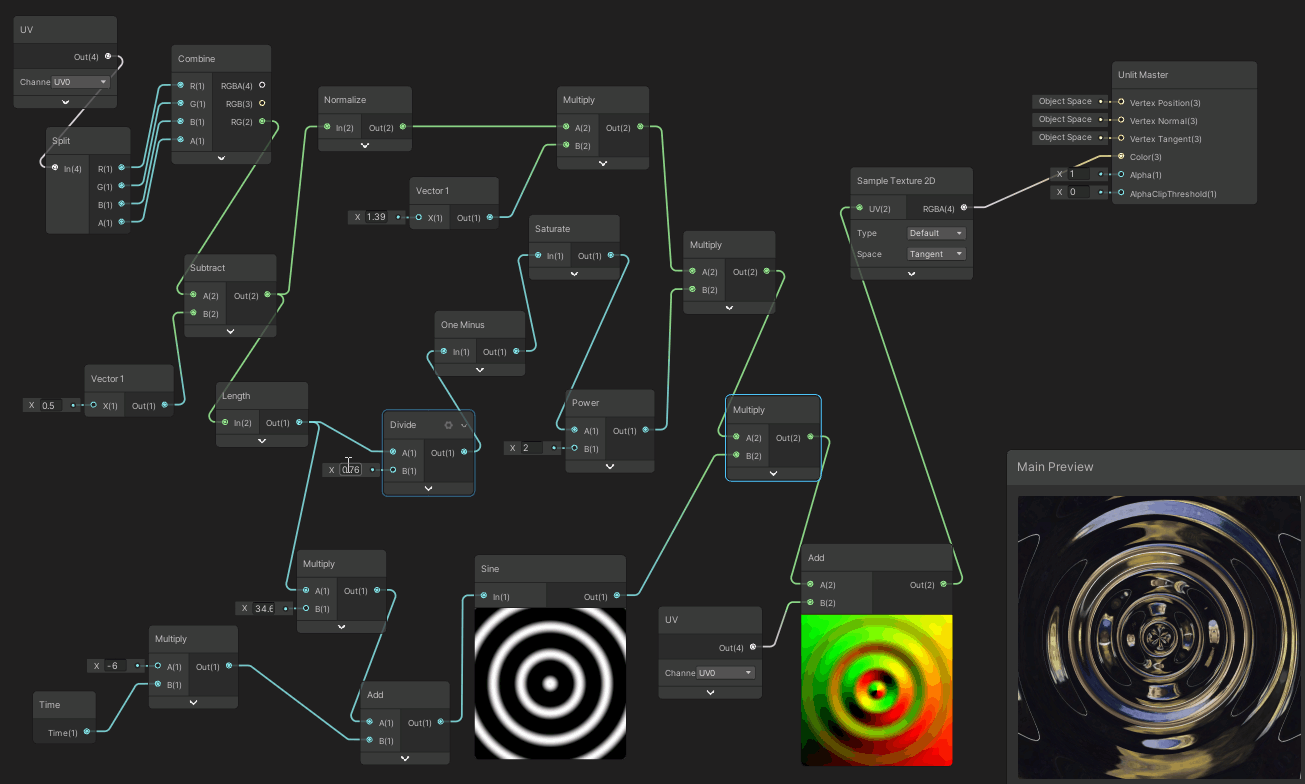

## 水波纹效
主要节点：UV、Sine
原理：通过UV和Sine构造一个圆心向外扩散的效果，再作用到贴图的UV上。

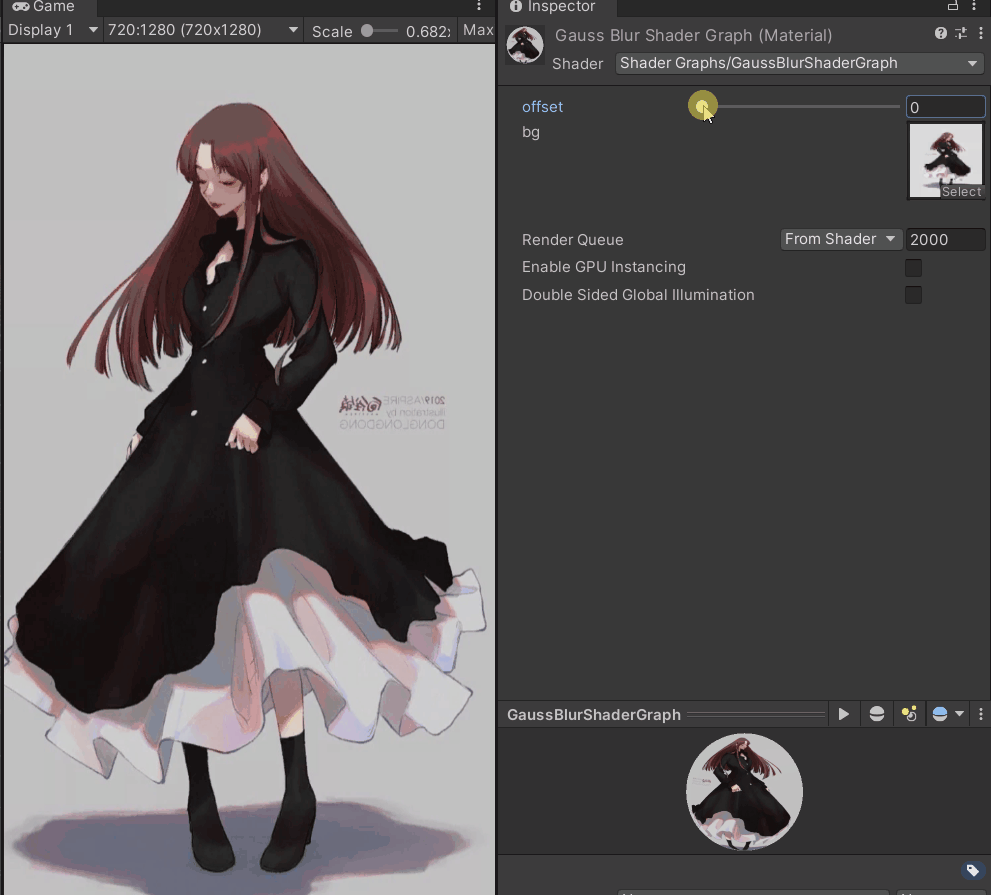

## 高斯模糊
具体实现参见这篇文章：[Unity ShaderGraph实现图片的高斯模糊效果](https://linxinfa.blog.csdn.net/article/details/112252490)

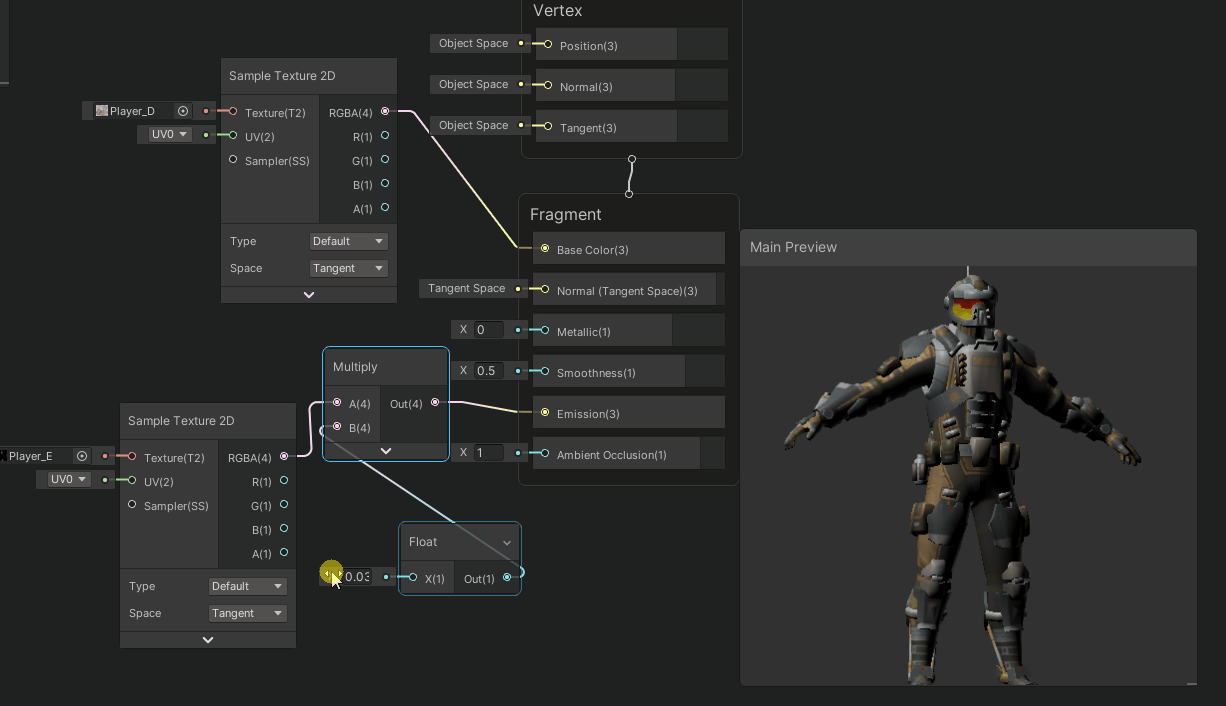

## 自发光

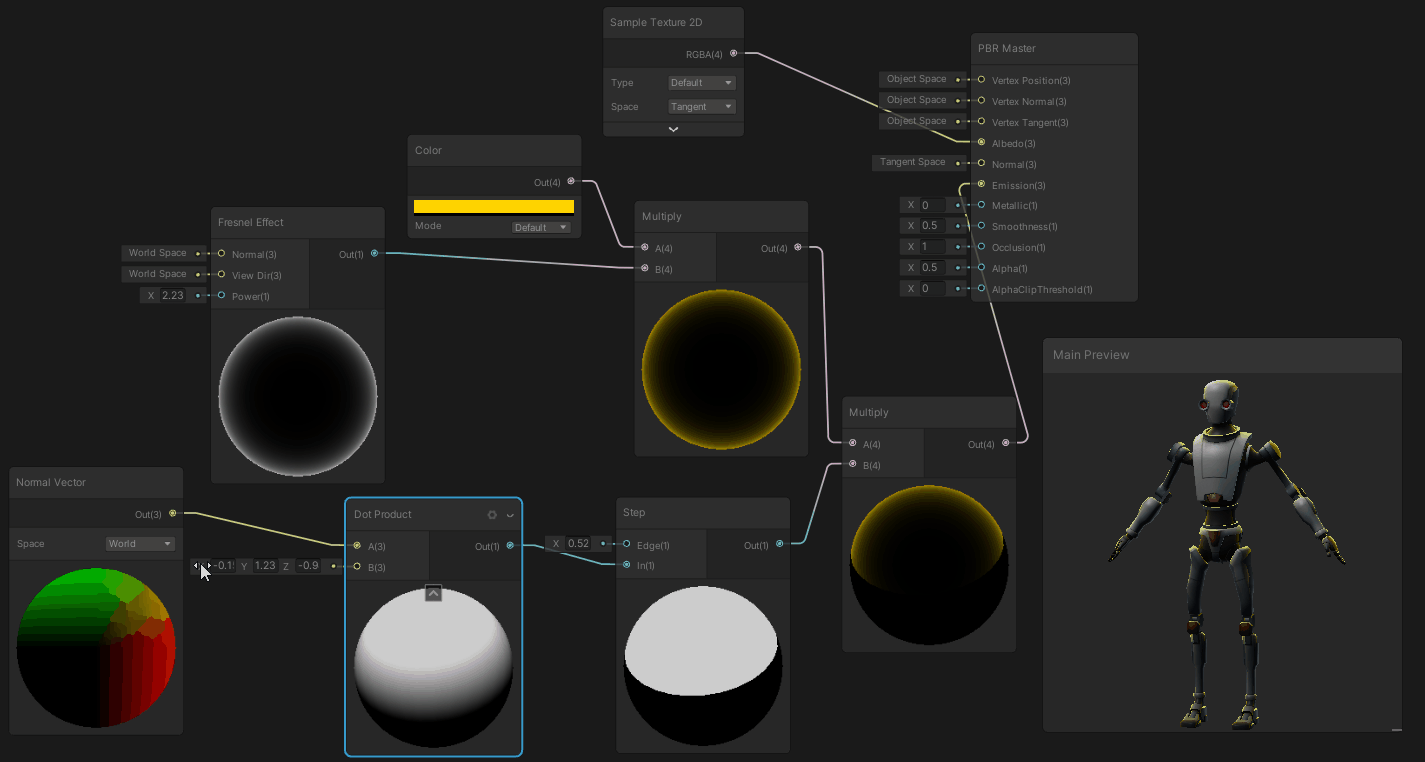

### 1.我们先看下PBR ShaderGraph（Lit ShaderGraph）下的自发光效果。
使用自发光贴图，输入到Emmision，有了自发光效果：
### 2.Unlit ShaderGraph中的自发光
## 粒子系统溶解效果
具体实现参见这篇文章：[Unity ShaderGraph溶解效果运用到粒子系统中](https://linxinfa.blog.csdn.net/article/details/112549856)

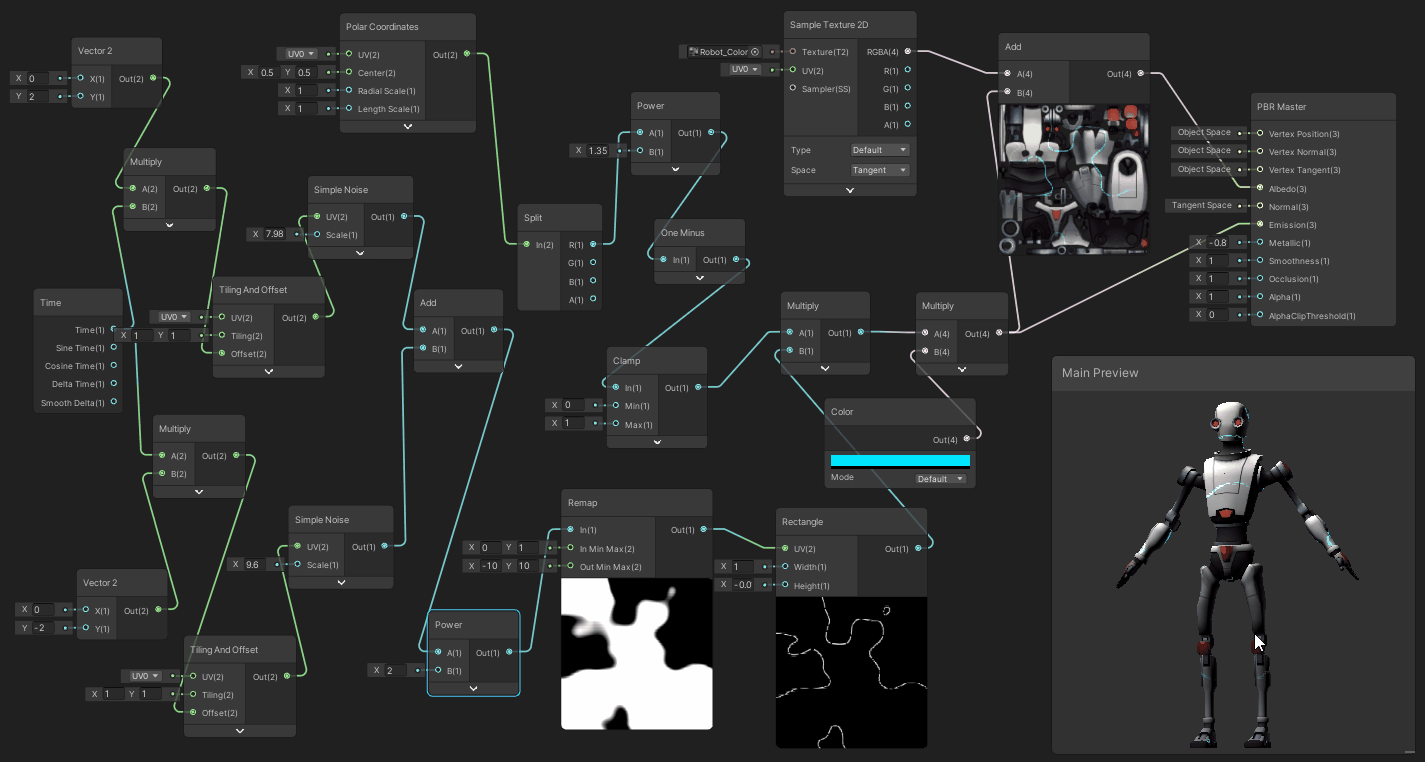

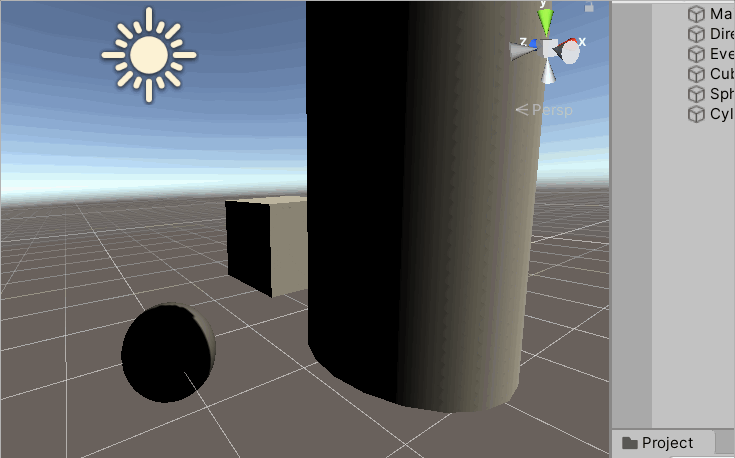

## 物体靠近局部溶解
```csharp
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
/// <summary>
/// 脚本挂在到 需要溶解的物体上
/// </summary>
public class Main : MonoBehaviour
{
/// <summary>
/// 材质球
/// </summary>
public Material mat;
/// <summary>
/// 要靠近的物体
/// </summary>
public Transform m_targetObj;
void Start()
{
}
void Update()
{
mat.SetVector("Vector3_B7D1FB9C",m_targetObj.position);
}
}
```

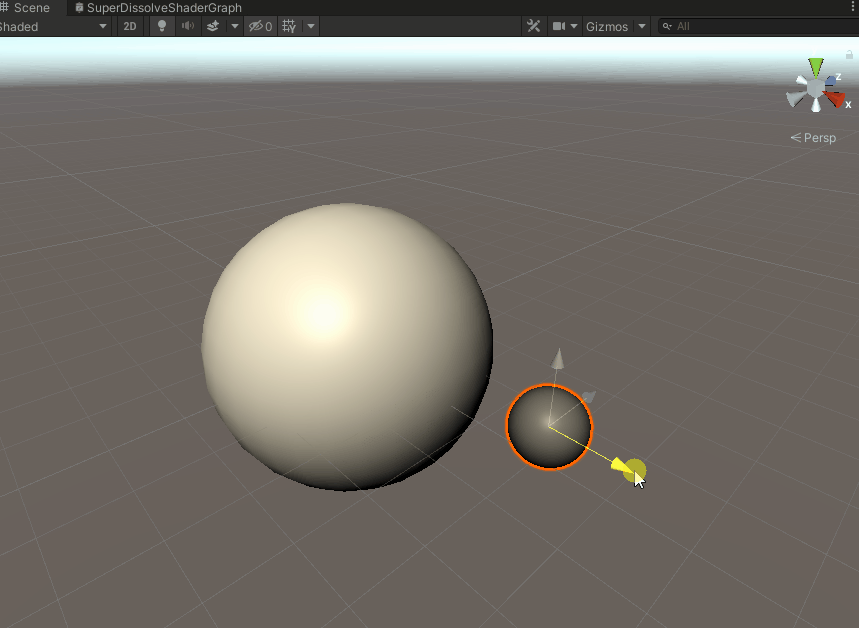

运行效果
## 物体靠近局部显示
及与上面相反的效果，只需调整下如下几个地方
运行效果如下
## 2D描边效果

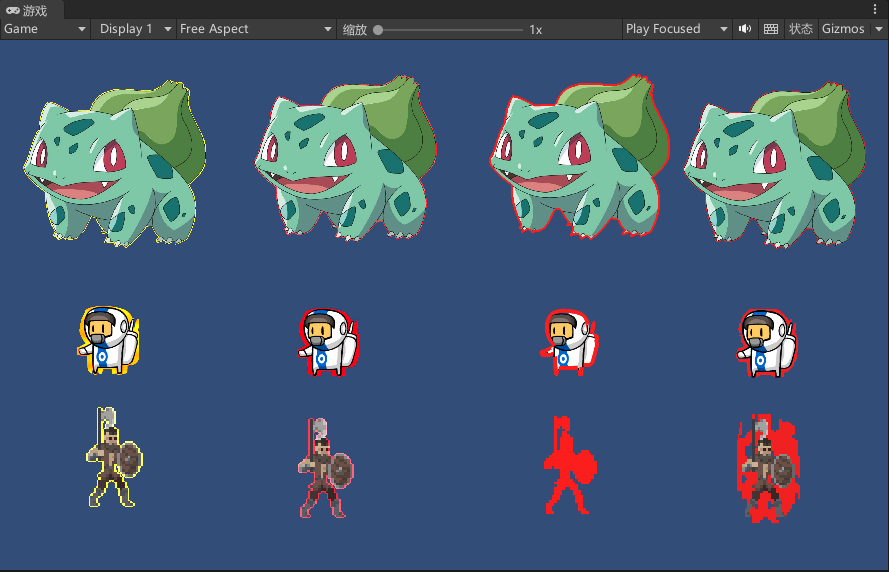

具体实现参见这篇文章：[Unity ShaderGraph 2D描边效果、不规则描边效果](https://linxinfa.blog.csdn.net/article/details/114289274)

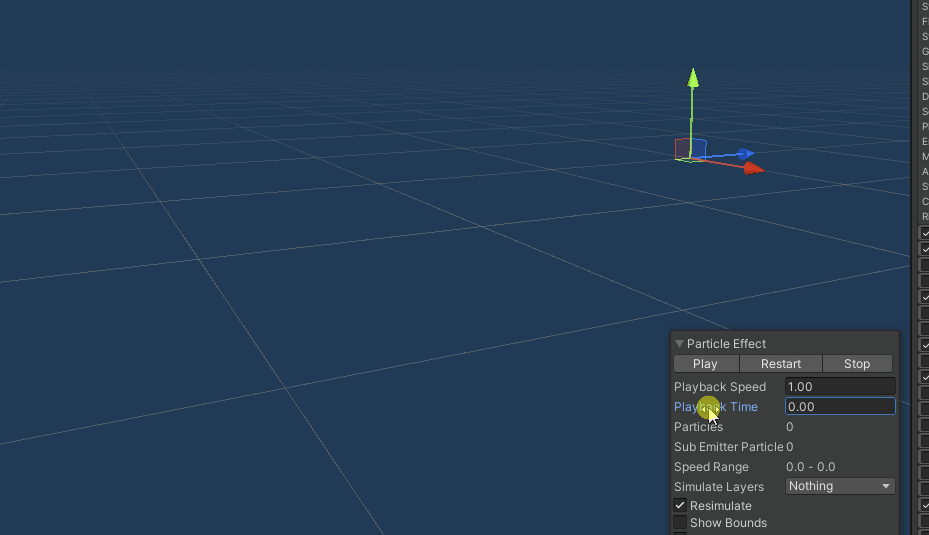

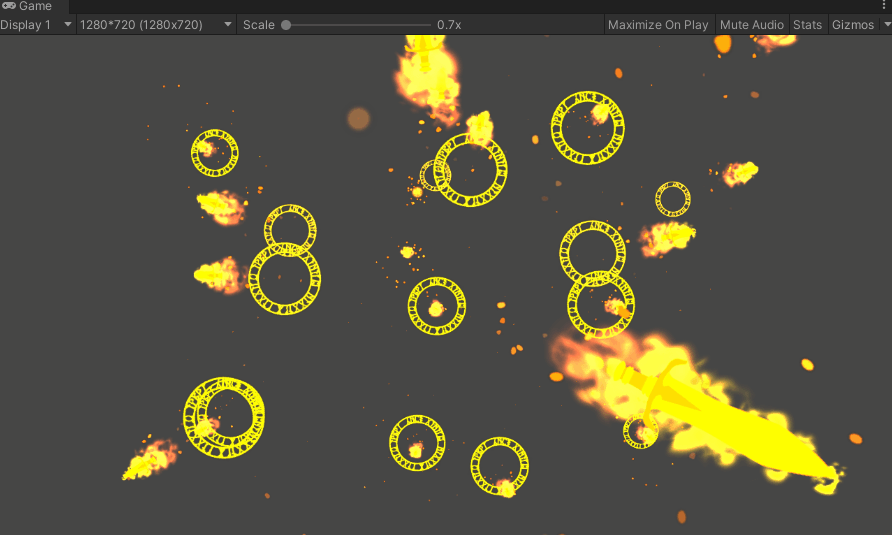

## 子弹拖尾效果
具体实现参见这篇文章：[Unity使用ShaderGraph配合粒子系统，制作子弹拖尾特效](https://linxinfa.blog.csdn.net/article/details/114822797)

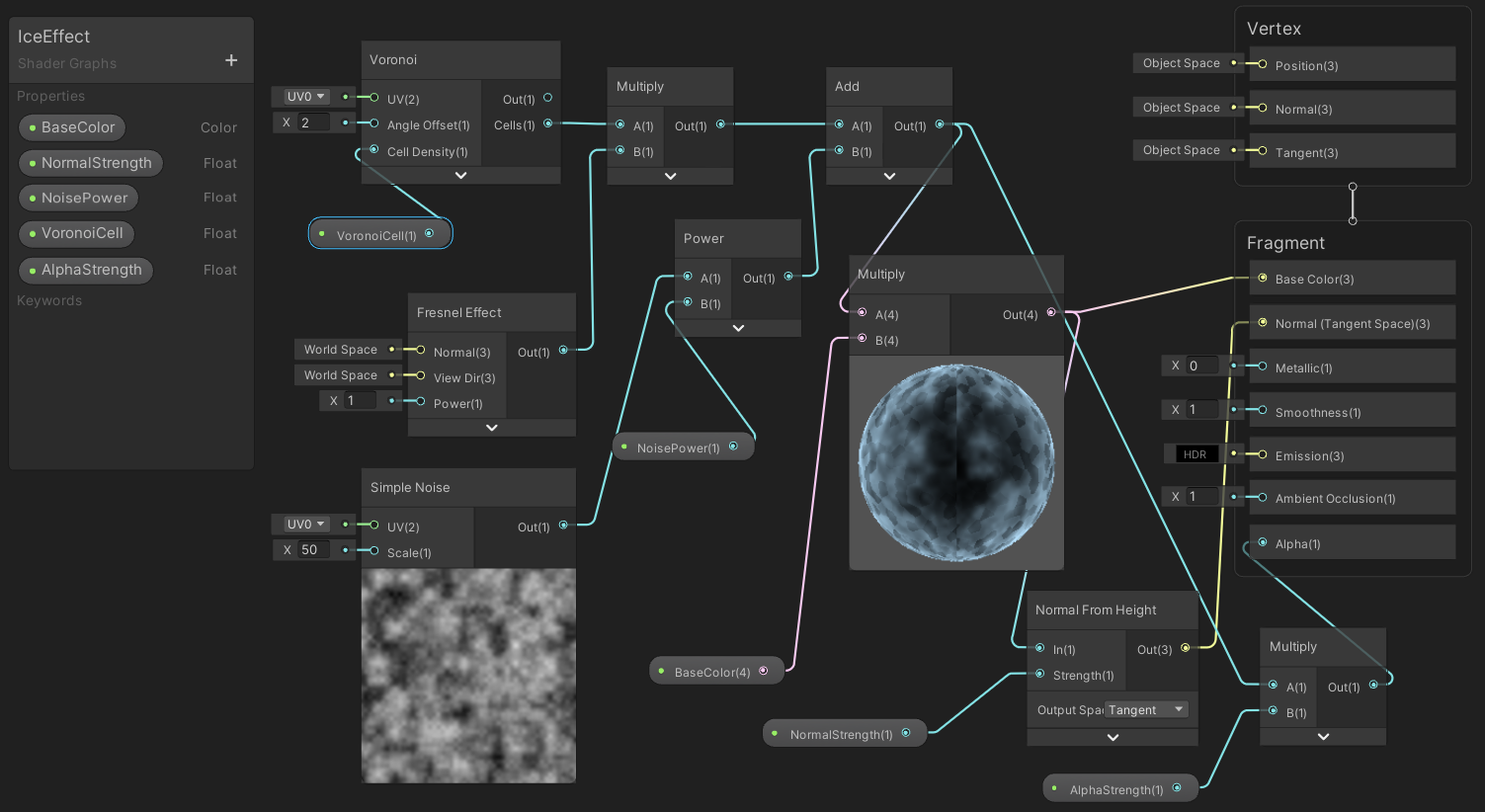

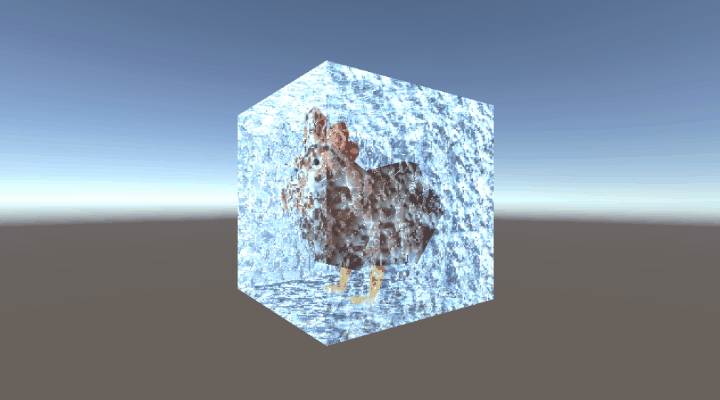

## 冰块效果，一只被冻住的鸡
工程地址：https://gitcode.net/linxinfa/unityurpiceeffect
效果

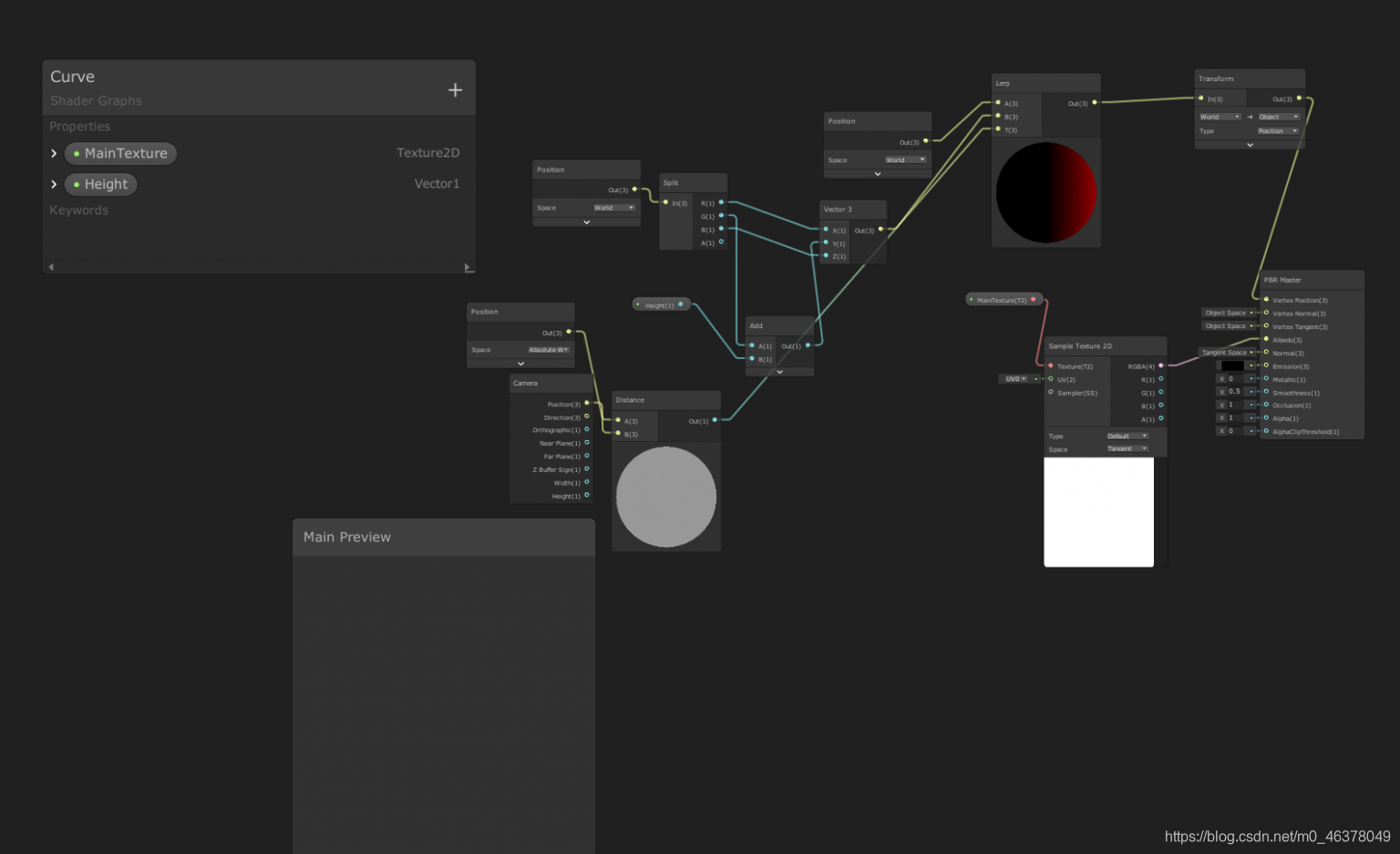

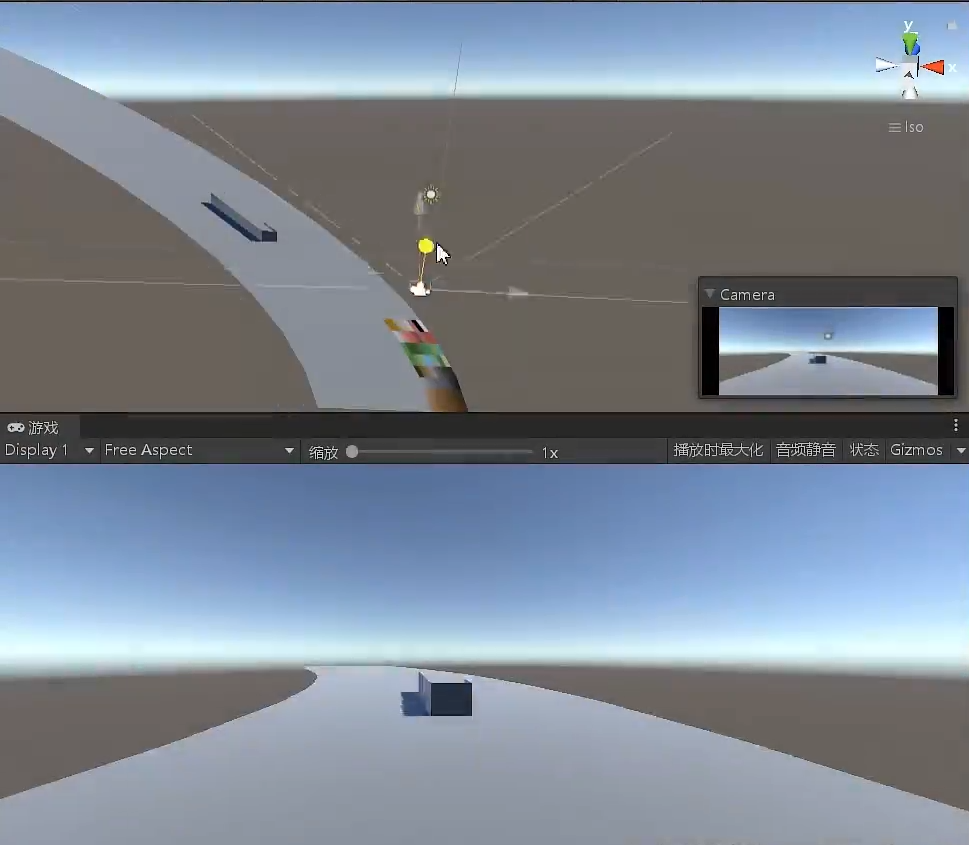

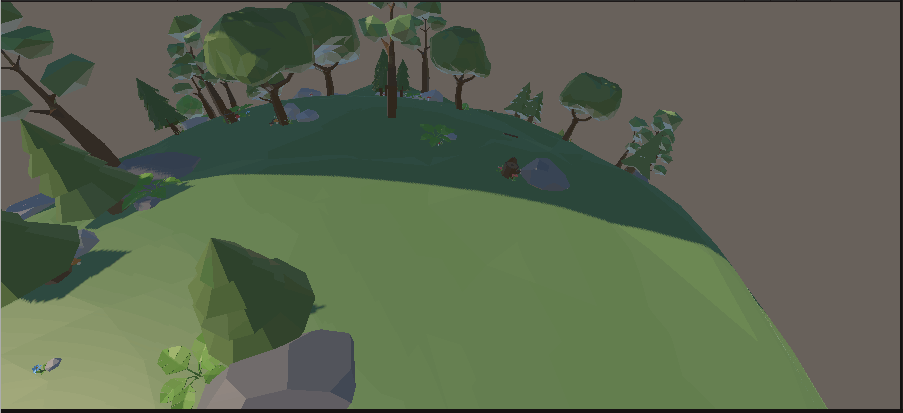

## 弯曲世界

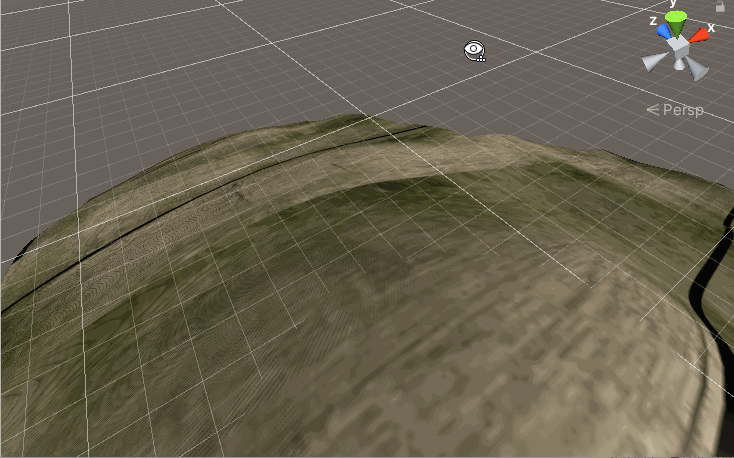

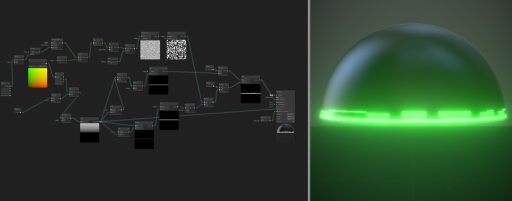

这里的弯曲只是一种视觉效果，不影响碰撞盒子等物理物体。

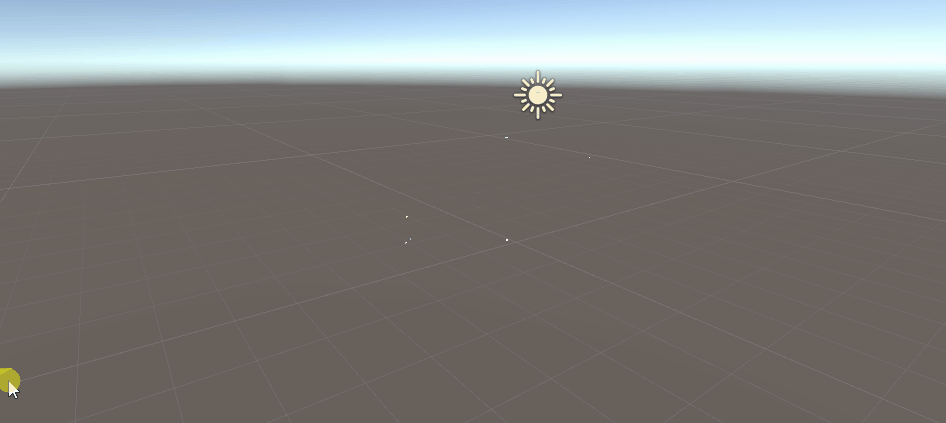

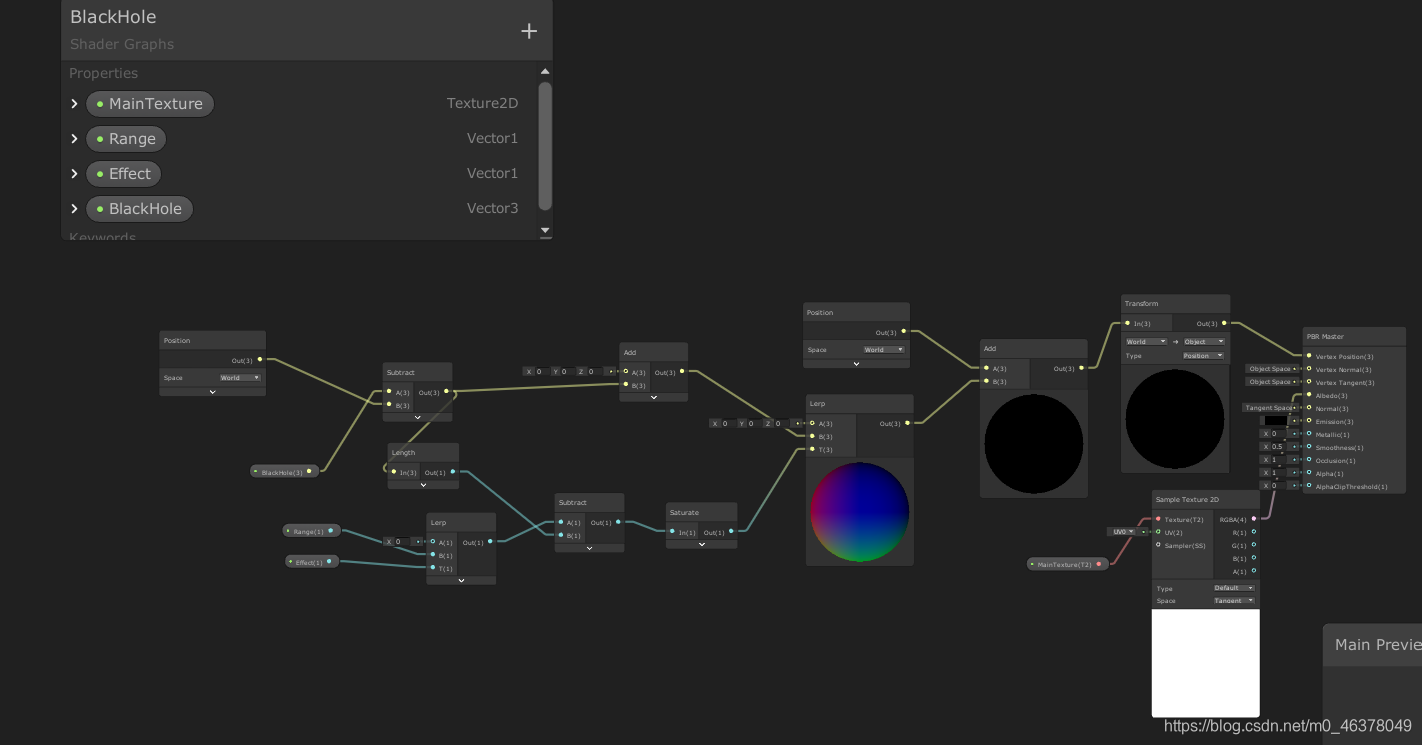

## 黑洞吸收效果

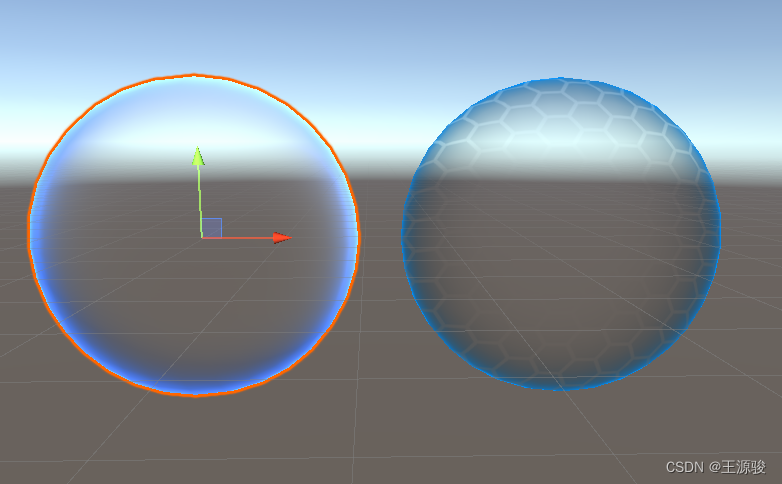

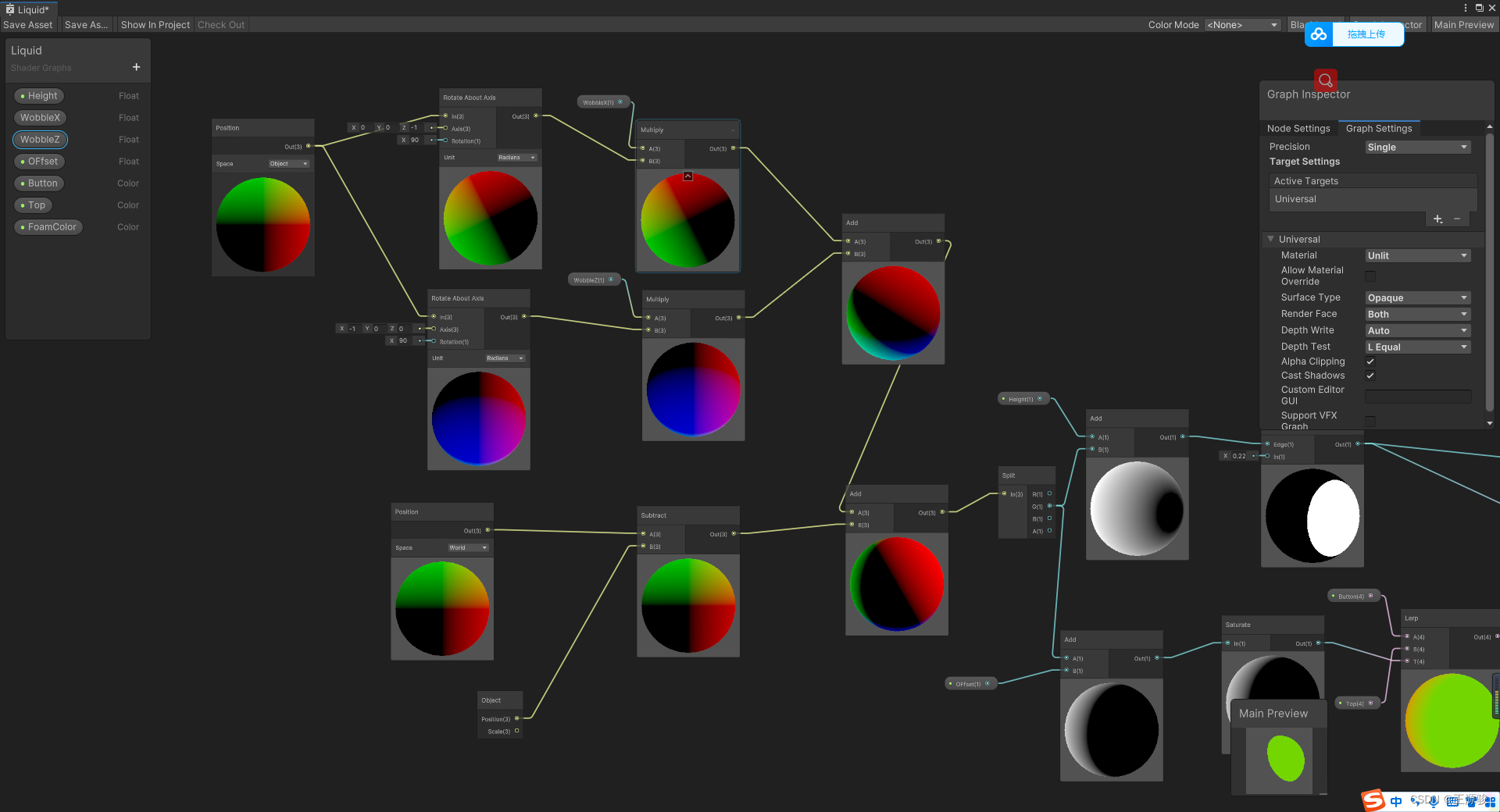

## 能量罩

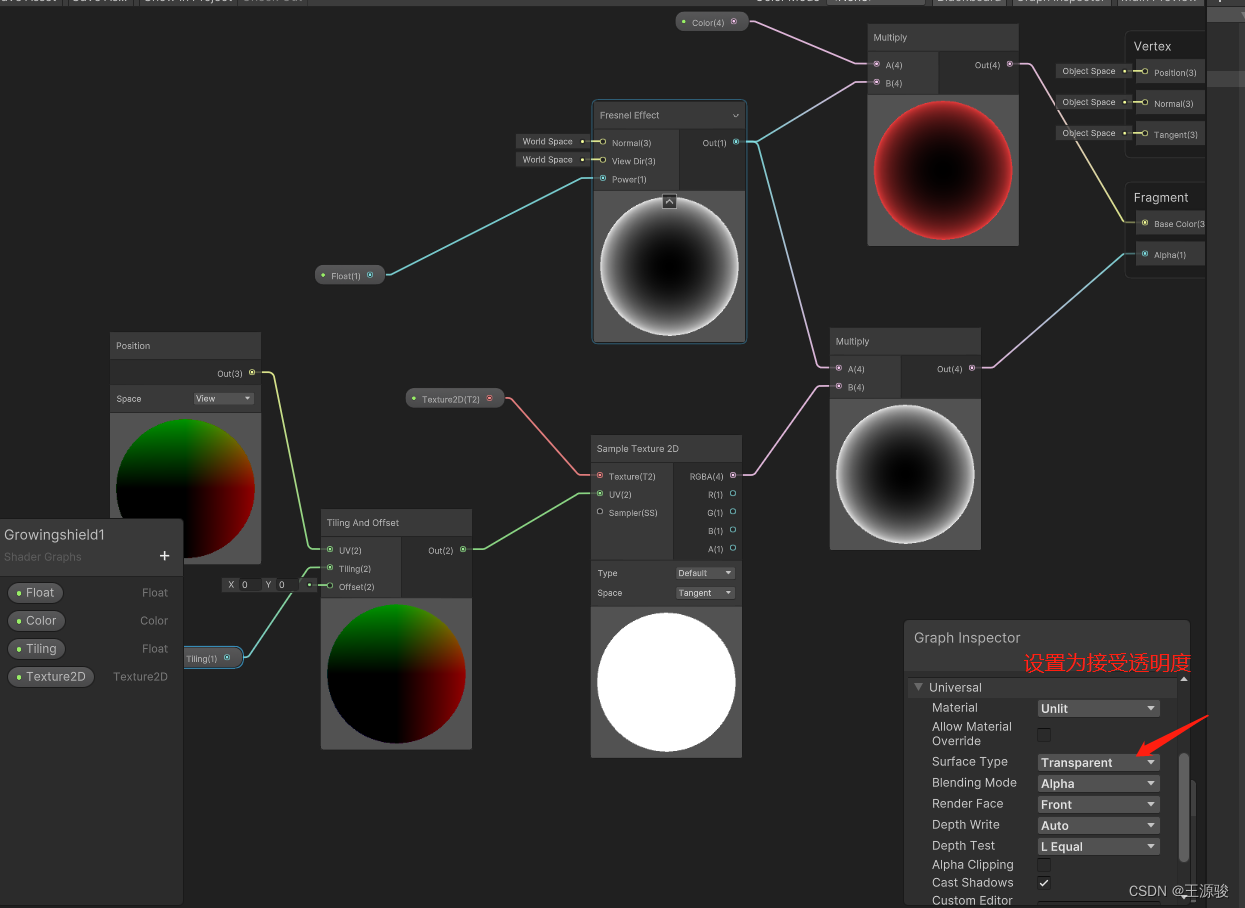

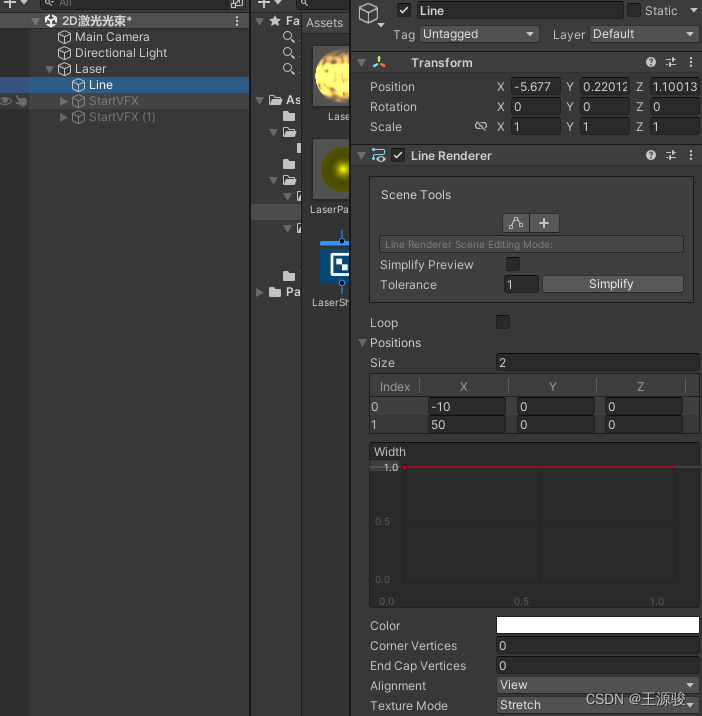

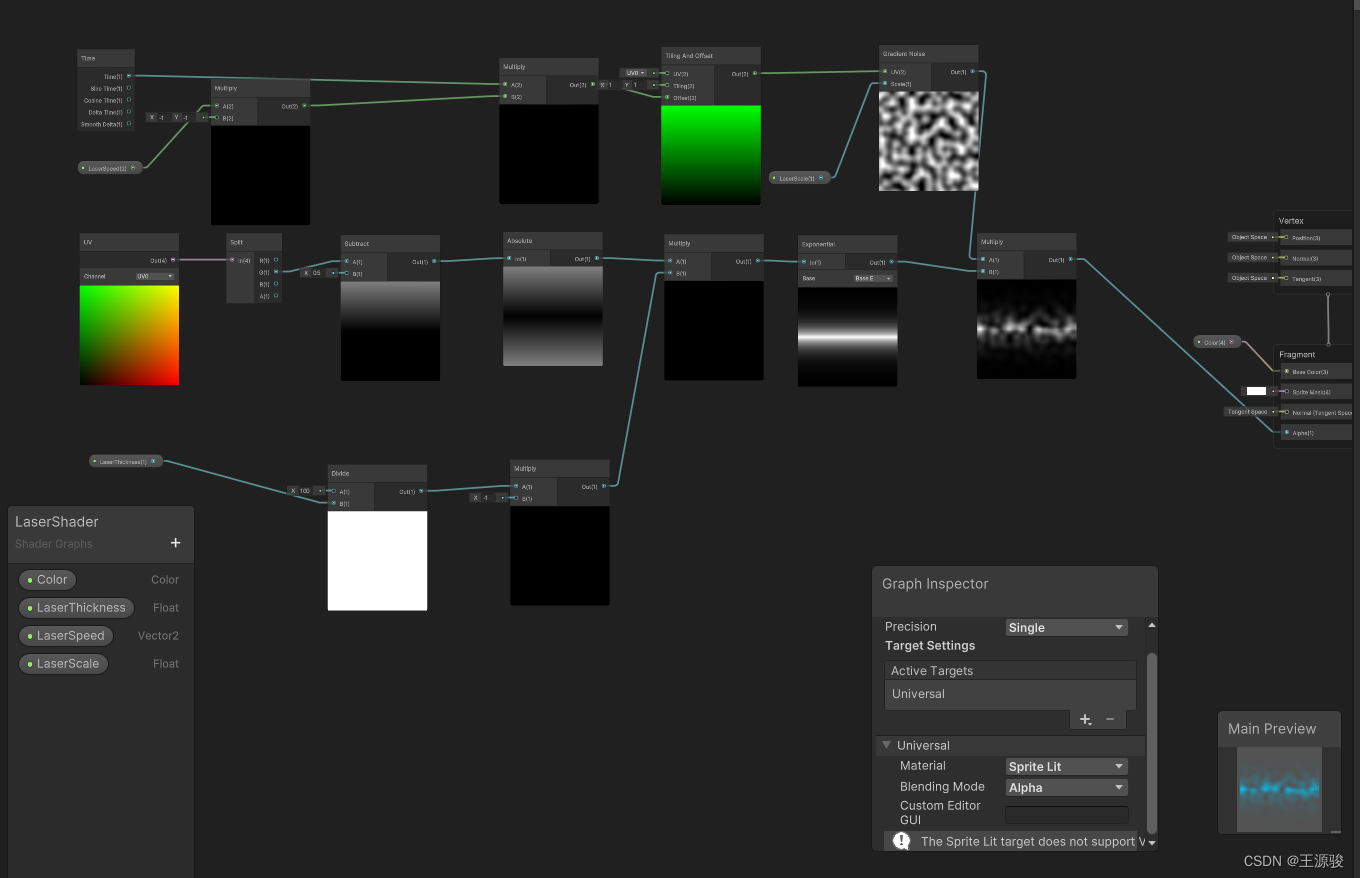

## 激光光束

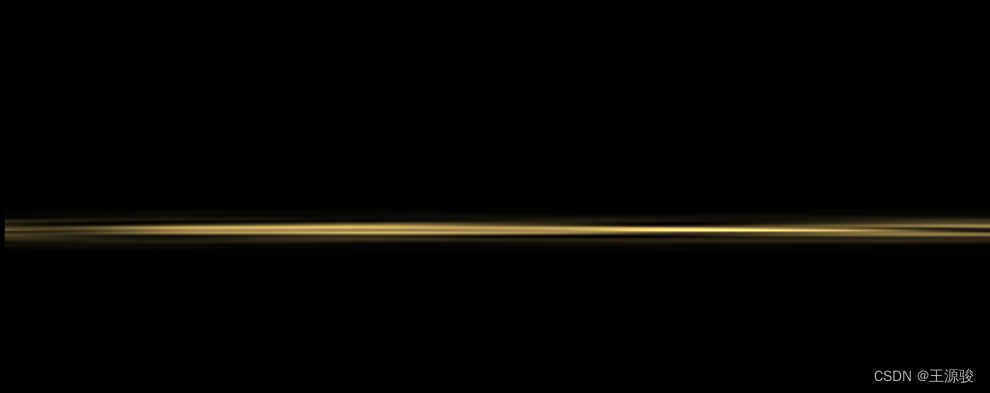

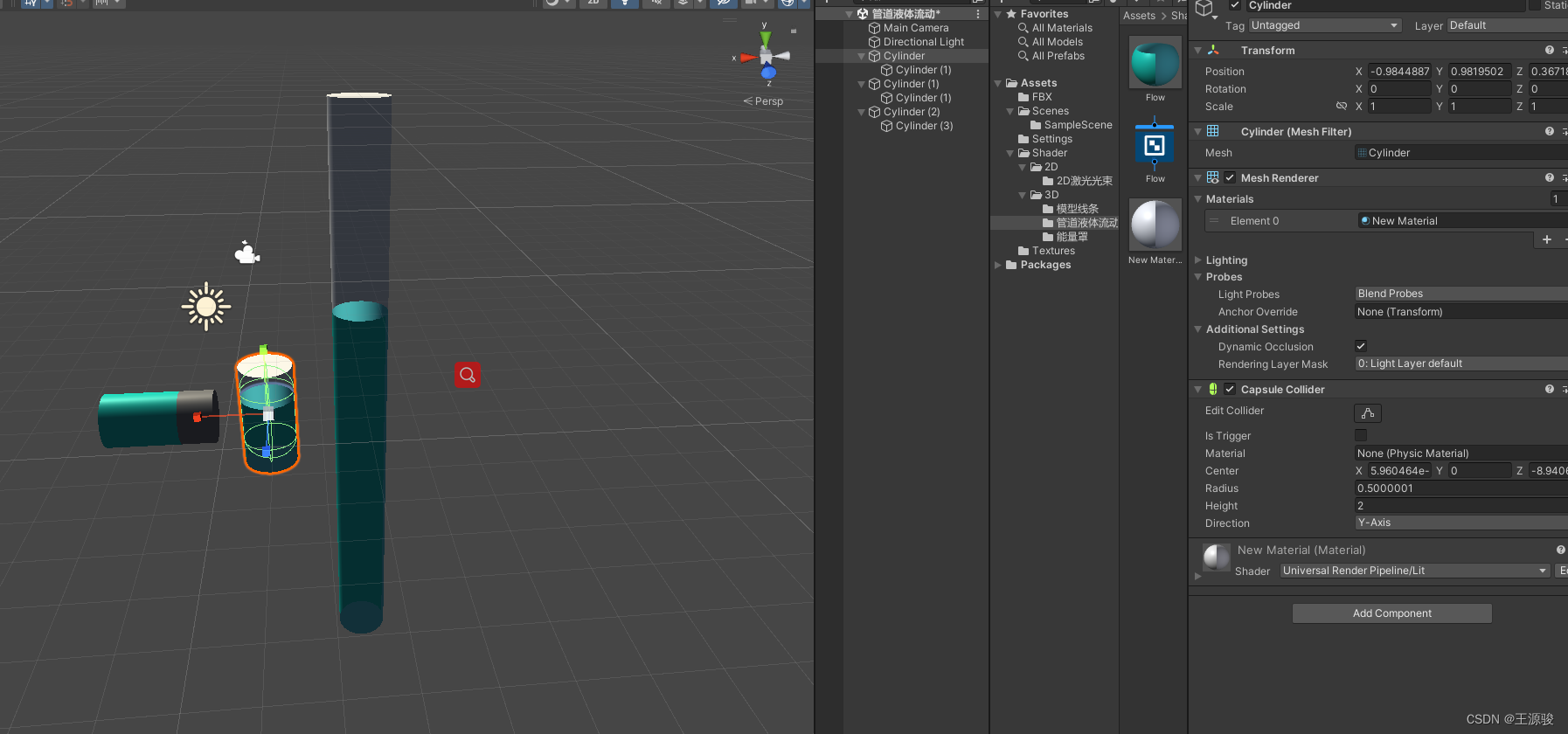

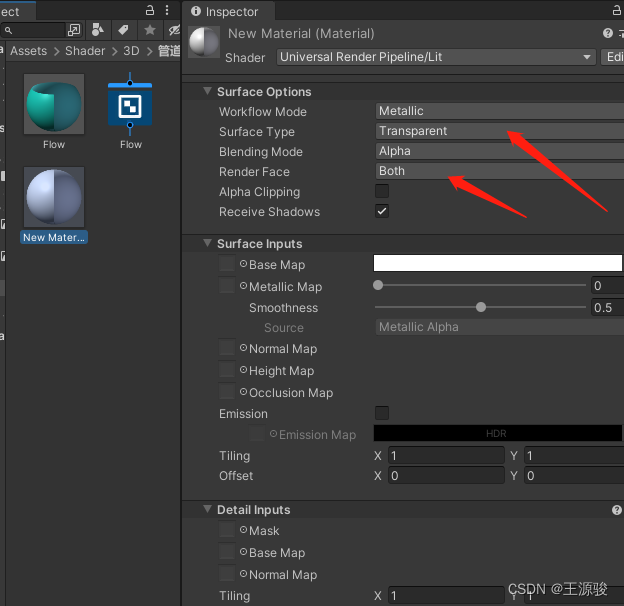

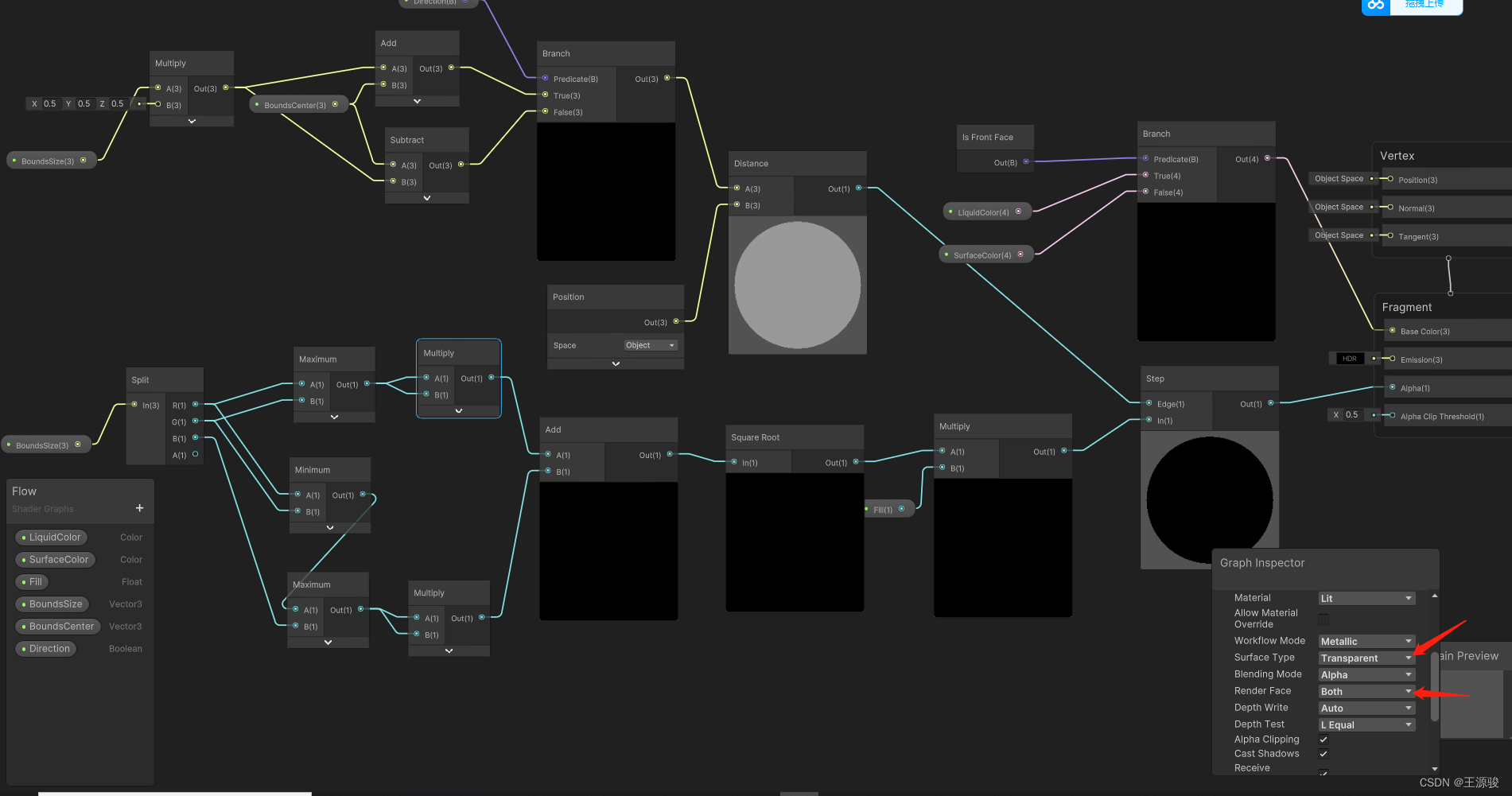

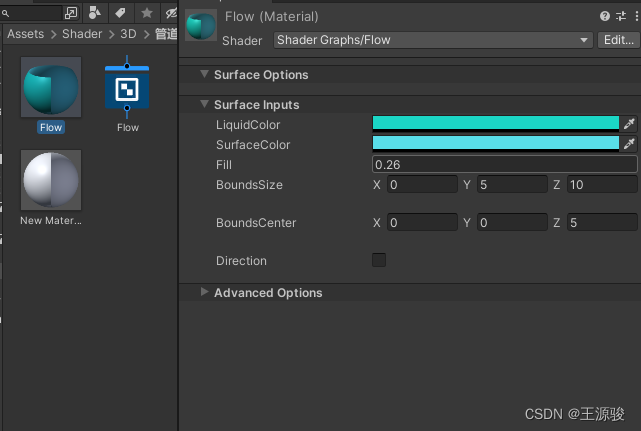

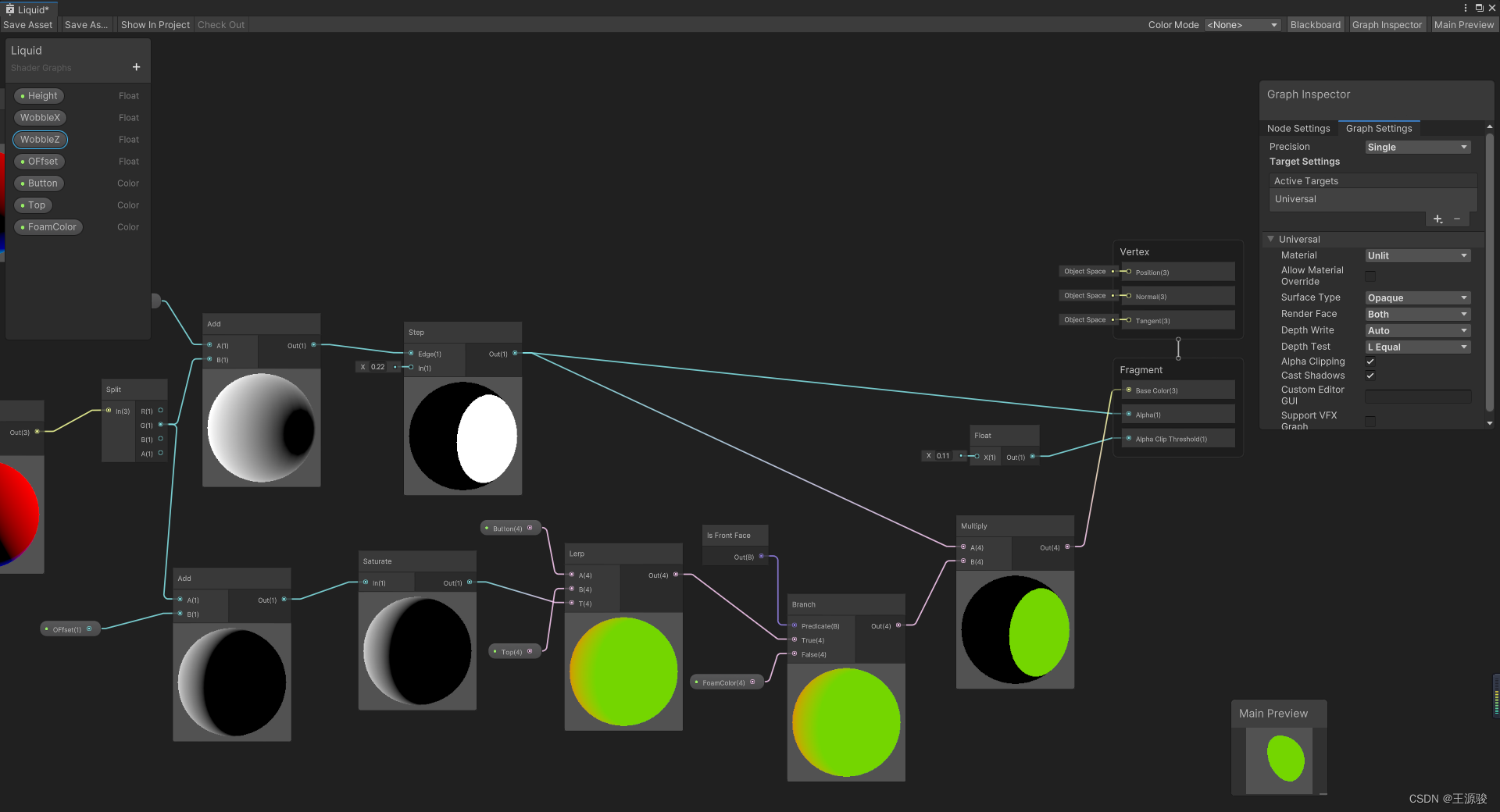

## 管道液体流动
## 水瓶液体
脚本挂载到使用材质的物体上
```csharp
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
public class Wobble : MonoBehaviour
{
Renderer rend;
Vector3 lastPos;
Vector3 velocity;
Vector3 lastRot;
Vector3 angularVelocity;
public float MaxWobble = 0.03f;
public float WobbleSpeed = 1f;
public float Recovery = 1f;
public float wobbleAmountX;
public float wobbleAmountZ;
float wobbleAmountToAddX;
float wobbleAmountToAddZ;
float pulse;
float time = 0.5f;
// Use this for initialization
void Start()
{
rend = GetComponent<Renderer>();
}
private void Update()
{
time += Time.deltaTime;
// 随着时间的推移减少抖动
wobbleAmountToAddX = Mathf.Lerp(wobbleAmountToAddX, 0, Time.deltaTime * (Recovery));
wobbleAmountToAddZ = Mathf.Lerp(wobbleAmountToAddZ, 0, Time.deltaTime * (Recovery));
// 做一个减小摆动的正弦波
pulse = 2 * Mathf.PI * WobbleSpeed;
wobbleAmountX = wobbleAmountToAddX * Mathf.Sin(pulse * time);
wobbleAmountZ = wobbleAmountToAddZ * Mathf.Sin(pulse * time);
// 修改着色器参数
rend.material.SetFloat("_WobbleX", wobbleAmountX);
rend.material.SetFloat("_WobbleZ", wobbleAmountZ);
// 速率
velocity = (lastPos - transform.position) / Time.deltaTime;
angularVelocity = transform.rotation.eulerAngles - lastRot;
// 摆动
wobbleAmountToAddX += Mathf.Clamp((velocity.x + (angularVelocity.z * 0.2f)) * MaxWobble, -MaxWobble, MaxWobble);
wobbleAmountToAddZ += Mathf.Clamp((velocity.z + (angularVelocity.x * 0.2f)) * MaxWobble, -MaxWobble, MaxWobble);
// 保持最后的位置
lastPos = transform.position;
lastRot = transform.rotation.eulerAngles;
}
}
```

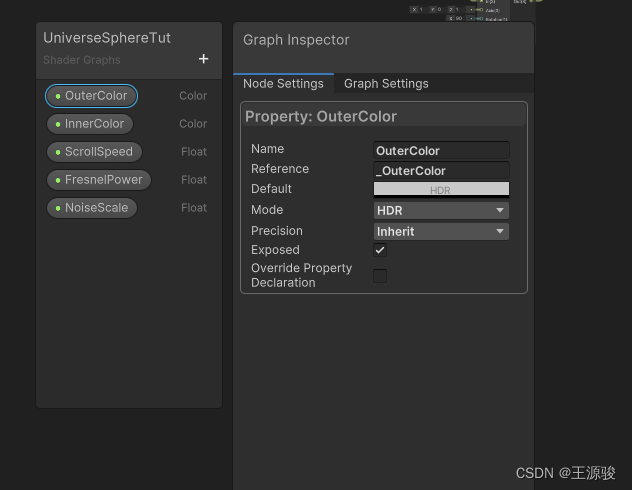

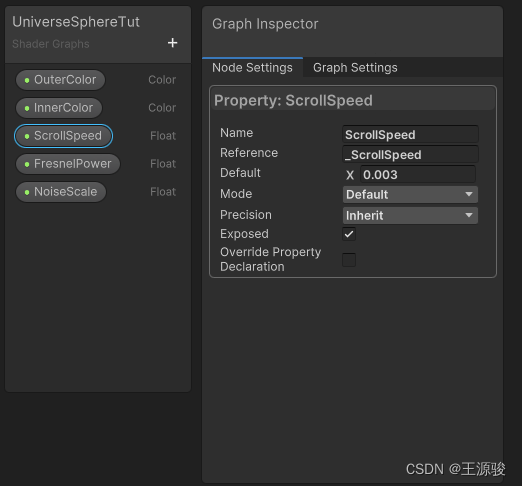

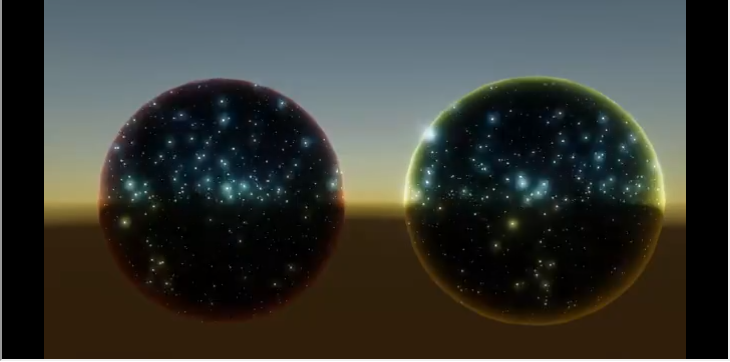

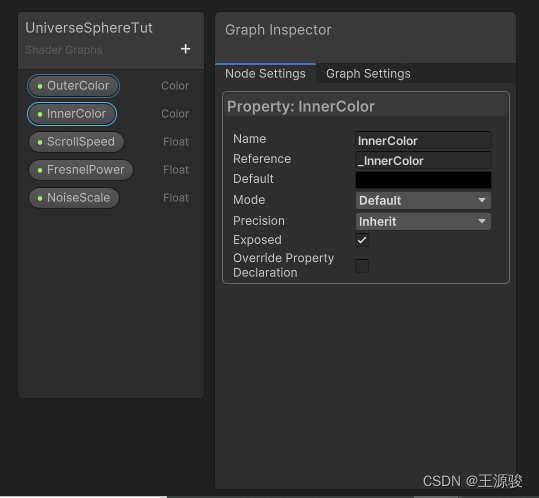

## 星体

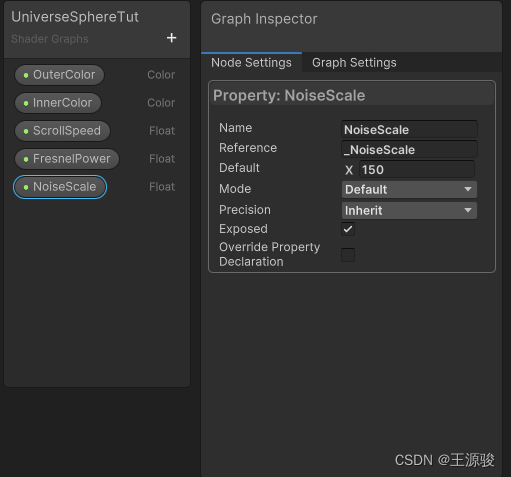

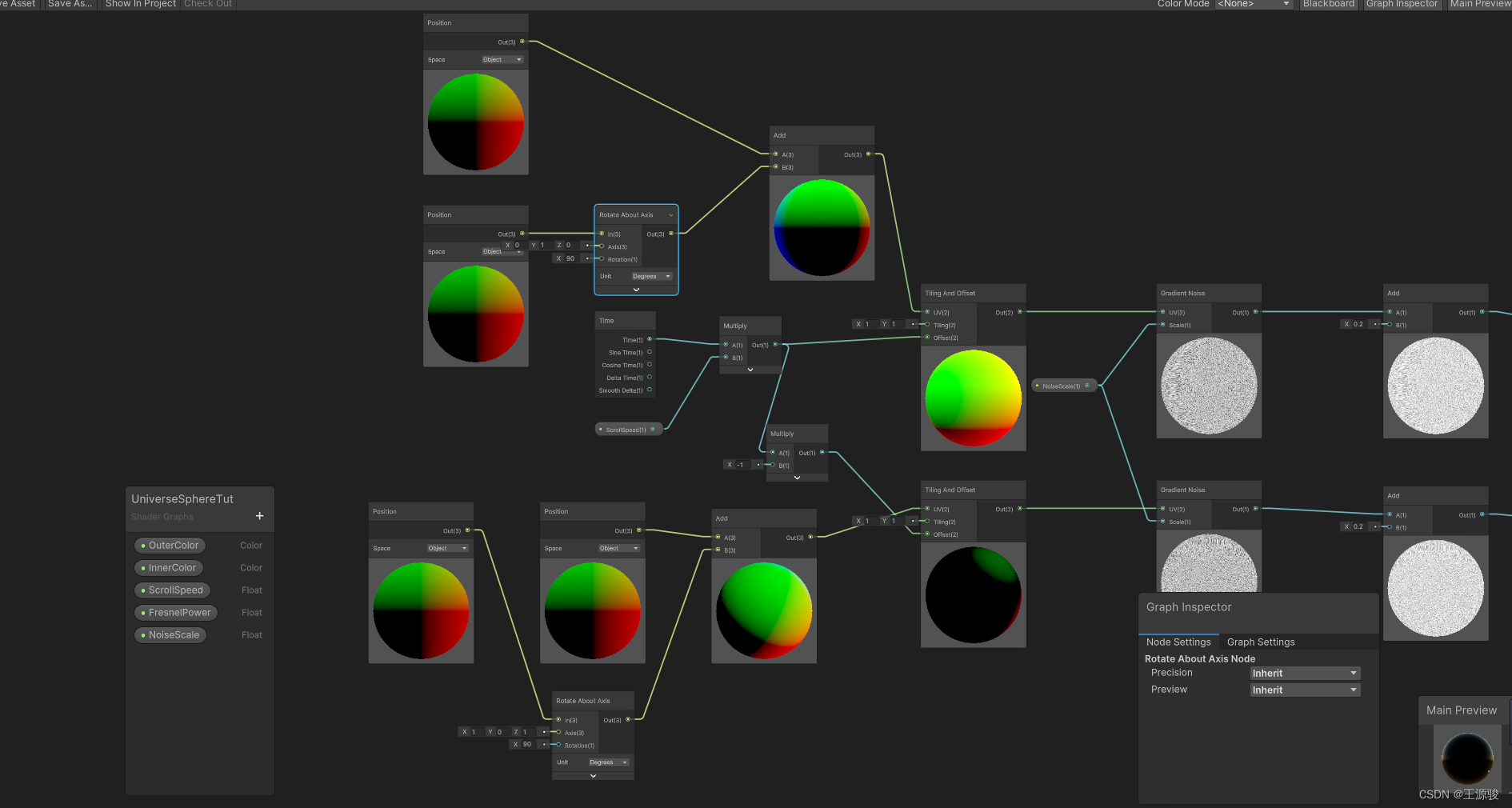

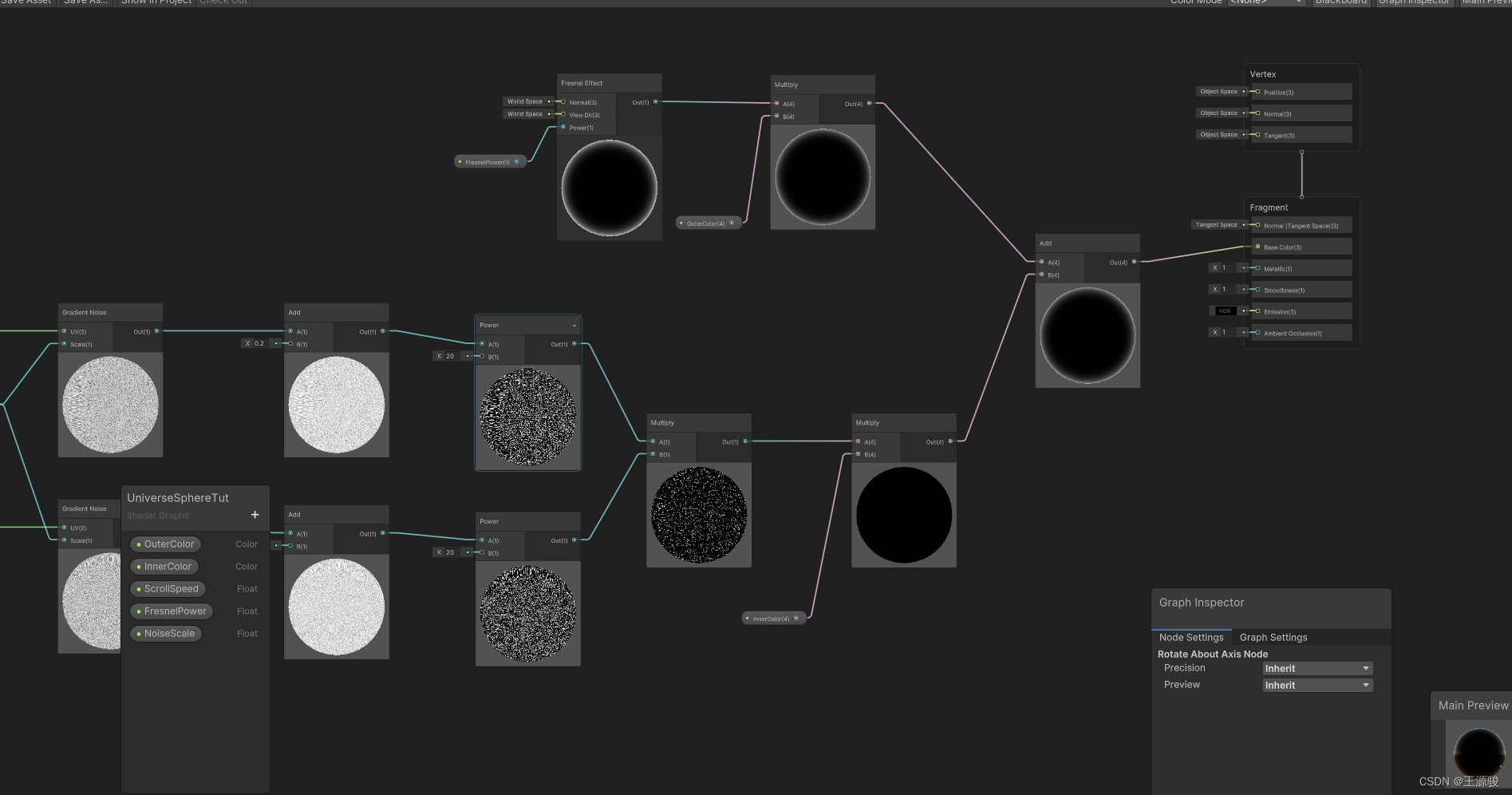

使用涅菲尔效果实现边缘发光，然后使用时间控制噪声节点偏移，就出现类似星星闪烁的感觉，

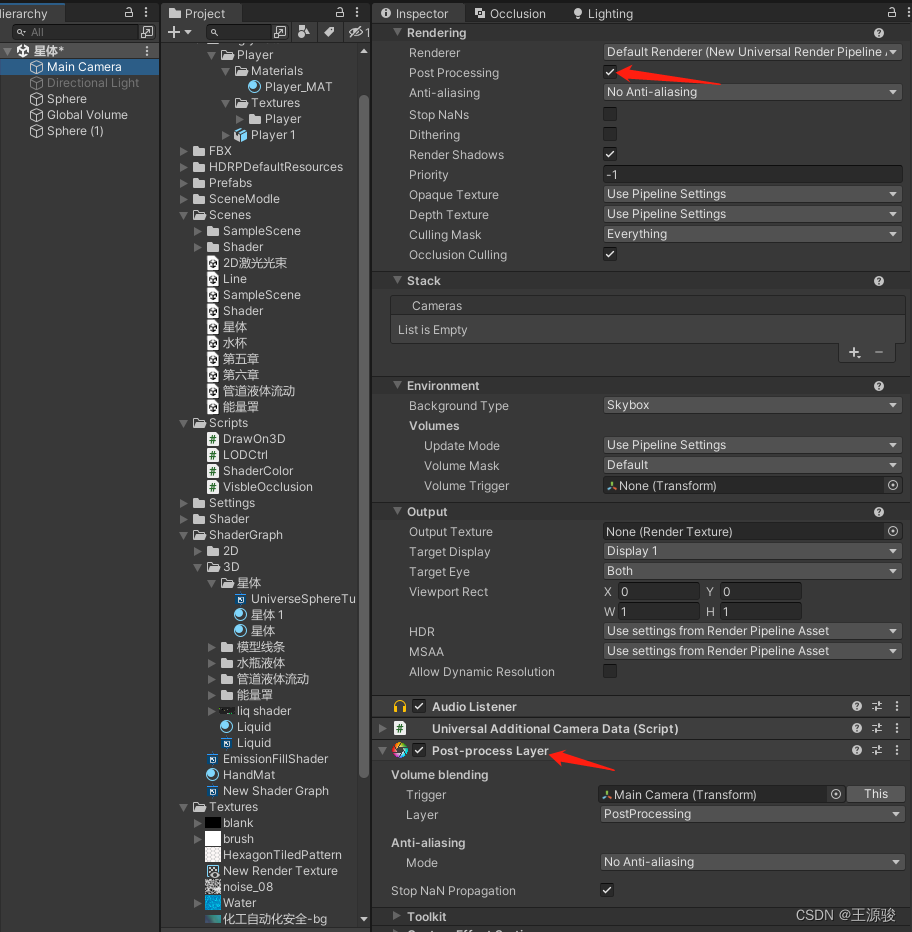

然后最重要的是需要做后处理设置，
首先需要安装PostProcessing包
然后需要设置相机
然后再Hierarchy面板右键Volume–Global Voume
这是会有一个Global Volume物体，首先设置Volume组件上Profule,点击New即可

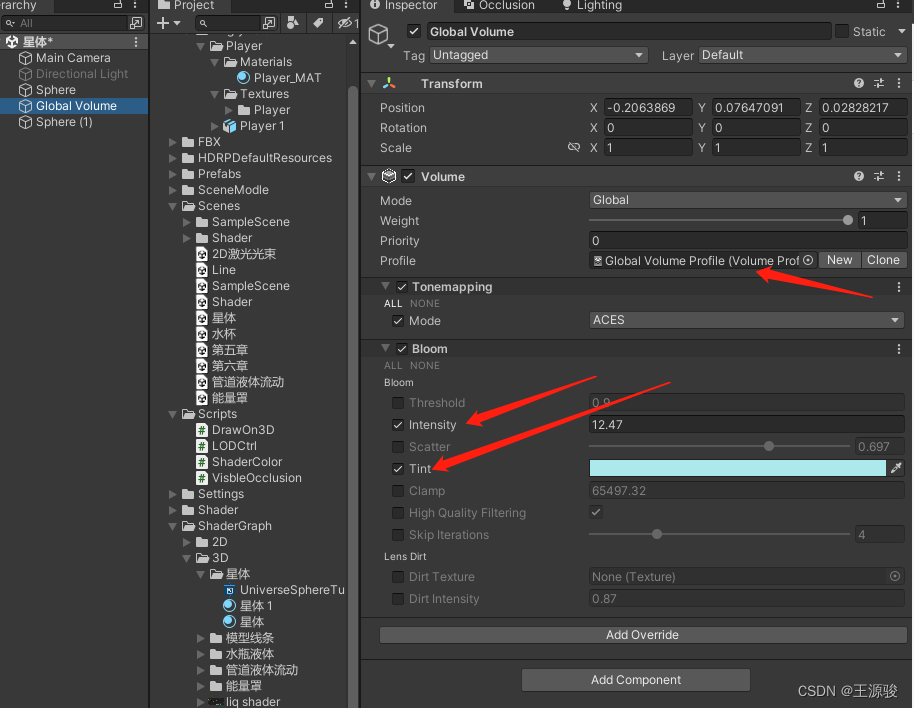

然后点AddOverride,添加Tonemapping和Bloom,
设置Bloom上的Intensity和Tint即可，调整数字和颜色，
## 涟漪效果

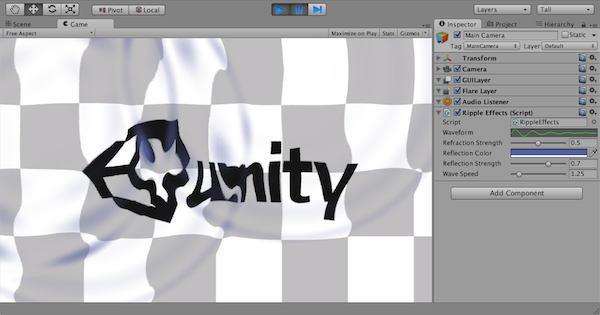

这是一种图像效果，它扭曲渲染的图像，水面上的涟漪，源码位置
[https://github.com/keijiro/RippleEffect](https://github.com/keijiro/RippleEffect)

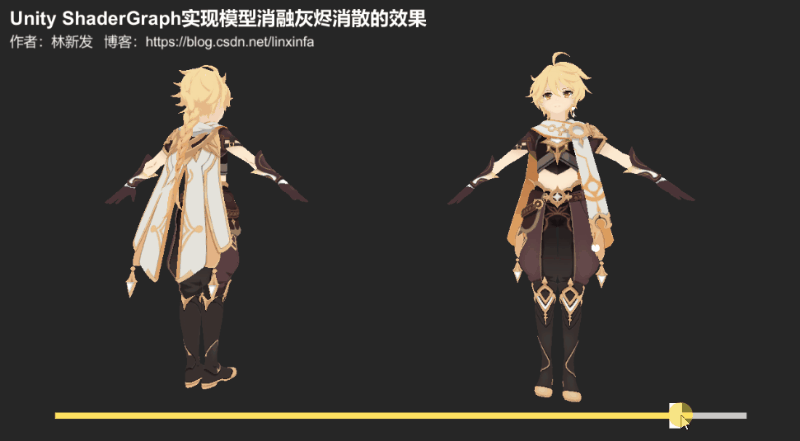

## 灰烬飘散（2023/7/5更新）

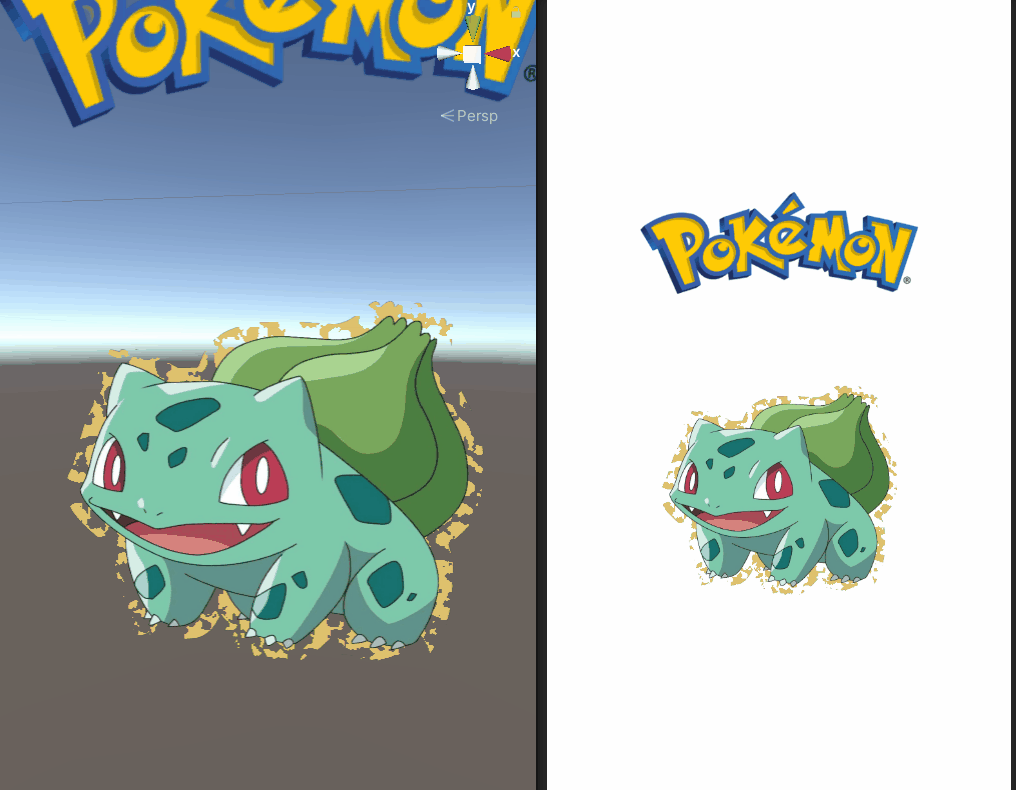

[教你在Unity中实现模型消融化为灰烬飘散的效果](https://linxinfa.blog.csdn.net/article/details/121932326?spm=1001.2014.3001.5502)

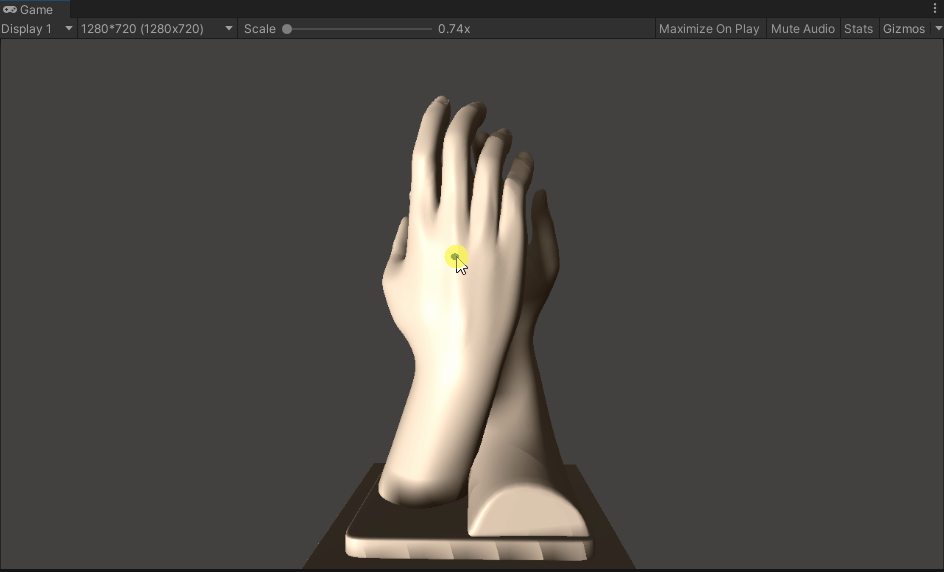

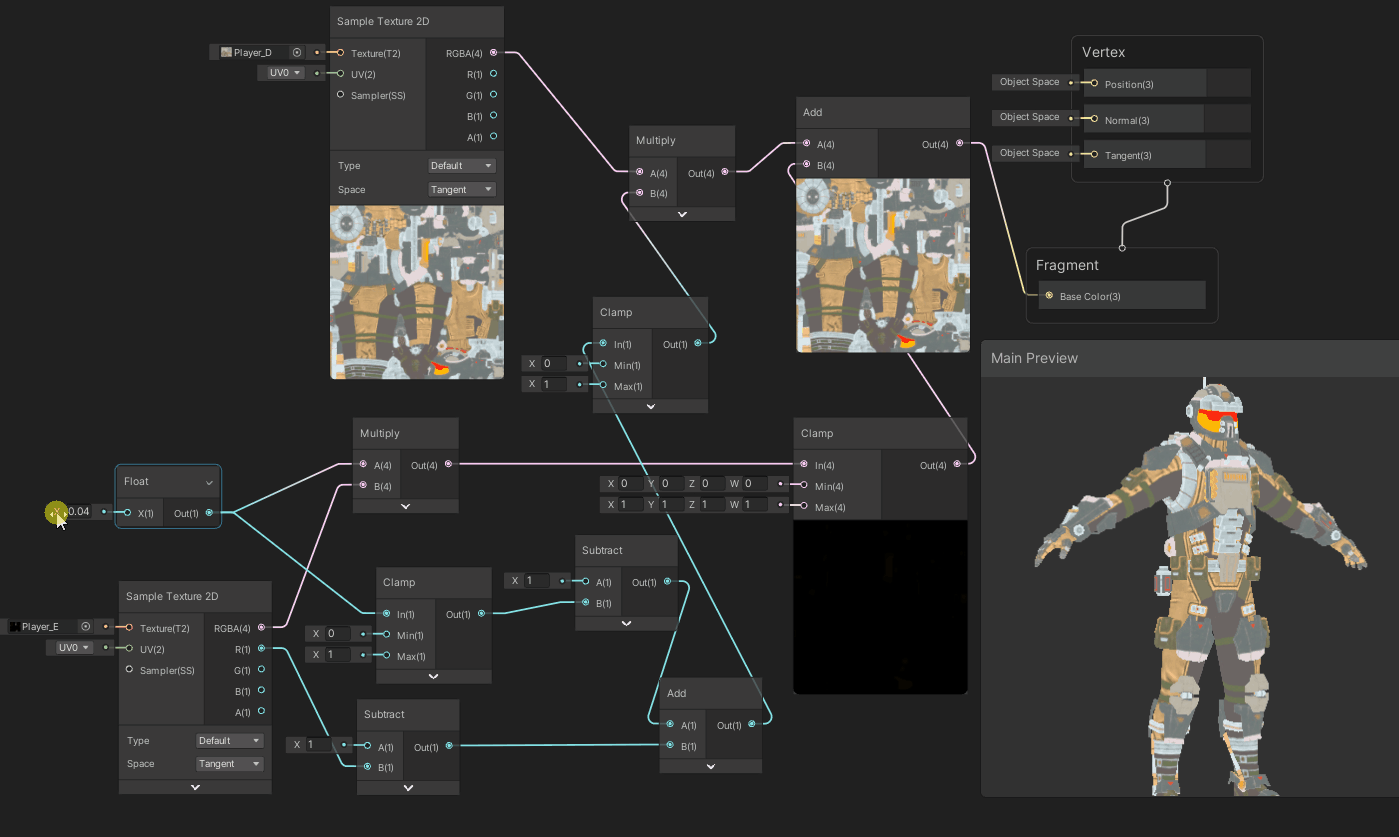

## 实现在模型上涂鸦的效果（2023/7/5更新）
[使用Unity ShaderGraph实现在模型上涂鸦的效果，那么，纹个手吧](https://linxinfa.blog.csdn.net/article/details/114951109?spm=1001.2014.3001.5502)
## 子弹拖尾特效（2023/7/5更新）
[Unity使用ShaderGraph配合粒子系统，制作子弹拖尾特效](https://linxinfa.blog.csdn.net/article/details/114822797?spm=1001.2014.3001.5502)
## 溶解、火灾、全息图、像素化、卡通化、简单旗帜（2023/7/5更新）
[https://github.com/andydbc/unity-shadergraph-sandbox](https://github.com/andydbc/unity-shadergraph-sandbox)
## 弯路和世界弯曲效果（2023/7/8更新）
[https://blog.csdn.net/qq_36303853/article/details/131604523?spm=1001.2014.3001.5501](https://blog.csdn.net/qq_36303853/article/details/131604523?spm=1001.2014.3001.5501)
## 实现2d图片多种描边效果（2023/7/9更新）
[https://blog.csdn.net/qq_36303853/article/details/131624412](https://blog.csdn.net/qq_36303853/article/details/131624412)
## 待续
# 源码
后面有空我会整理好放上来
[https://gitee.com/qimingzhihaonan/shader-graph](https://gitee.com/qimingzhihaonan/shader-graph)
