[软件工程导论(第六版)]第4章 形式化说明技术（复习笔记）

• 按照形式化程度，可以把软件工程使用的方法划分成非形式化、半形式化、形式化三类
• 非形式化方法：使用自然语言描述需求规格说明
• 半形式化方法：使用数据流图或实体-联系图建立模型
• 形式化方法：描述系统性质的基于数学的技术，即有坚实的数学基础的方法就是形式化方法

4.1 概述

• 非形式化方法的缺点

• （1）矛盾，一组相互冲突的描述；
• （2）二义性，读者可有不同的理解；
• （3）含糊性，说明不清楚；
• （4）不完整性；
• （5）抽象层次混乱，非常抽象的陈述中有关于细节的低层陈述。
• 【注意】用自然语言描述需求规格说明，是典型的非形式化方法。

• 形式化方法的优点

• （1）能保证规格说明中尽可能没有矛盾、二义性、含糊性和不完整性。
• （2）可以在不同的软件工程活动之间平滑地过渡。
• （3）提供了高层确认的手段，可以使用数学方法进行证明验证。

• 形式化方法的缺点

• （1）难于表示问题的时序、控制和行为等方面的需求。
• （2）相比欠形式化方法，它更难学习，培训的投资过大。
• 【注意】如果一种方法有坚实的数学基础，那么它就是形式化的。

• 应用形式化方法的准则

• （1）应该选用适当的表示方法。
• （2）应该形式化，但不要过分形式化。
• （3）应该估算成本。
• （4）应该有形式化方法顾问随时提供咨询。
• （5）不应该放弃传统的开发方法。
• （6）应该建立详尽的文档。
• （7）不应该放弃质量标准。
• （8）不应该盲目依赖形式化方法。
• （9）应该测试、测试再测试。
• （10）应该重用。

4.2 有穷状态机

• 概念

• （1）定义

• 有穷状态机是表达规格说明的一种形式化方法。

• （2）构成

• 一个有穷状态机包括下述5个部分：状态集J、输入集K、由当前状态和当前输入确定下一个状态（次态）的转换函数T、初始态S和终态集F。一个有穷状态机可以表示为一个5元组（J，K，T，S，F）。其中：J是一个有穷的非空状态集；K是一个有穷的非空输入集；T是一个从(J-F)×K到J的转换函数；S∈J，是一个初始状态；F⊆J，是终态集。

• （3）状态转换形式

• 当前状态[菜单]＋事件[所选择的项]⇒下个状态

• （4）谓词集P

• ① 谓词集P把有穷状态机扩展为一个6元组，其中每个谓词都是系统全局状态Y的函数。
• ② 加入谓词集后转换规则形式为：当前状态[菜单]＋事件[所选择的项]＋谓词⇒下个状态。

• 评价

• （1）优点

• ① 采用易于书写、易于验证的格式来描述规格说明，能容易地把规格说明转变成设计或程序代码。
• ② 比数据流图技术更精确且易于理解。

• （2）缺点

• ① 在开发一个大系统时，三元组（即状态、事件、谓词）的数量会迅速增长。
• ② 形式化的有穷状态机方法没有处理定时需求。

4.3 Petri网

• 概念
• （1）构成

• ① 一般构成

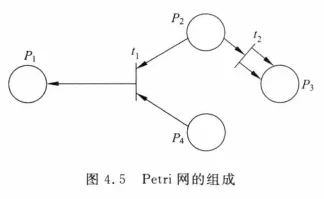

• Petri网包含4种元素：一组位置P、一组转换T、输入函数I，以及输出函数O。如图4-1为Petri网的实例。
•
• a.一组位置P为{P1，P2，P3，P4}，在图中用圆圈代表位置。
• b.一组转换T为{T1，T2}，在图中用短直线表示转换。
• c.两个用于转换的输入函数，用由位置指向转换的箭头表示，它们是：

• I(t1)={P2，P4}
• I(t2)={P2}

• d.两个用于转换的输出函数，用由转换指向位置的箭头表示，它们是：

• O(t1)={P1}
• O(t2)={P3，P3}

• 【注意】输出函数O(t2)中有两个P3，是因为有两个箭头由t2指向P3。

• ② 形式化的Petri网

• 更形式化的Petri网结构是一个四元组：
• C=(P，T，I，O)
• 其中：

• a.P={P1，…，Pn}是一个有穷位置集，n≥0。
• b.T={t1，…，tm}是一个有穷转换集，m≥0，且T和P不相交。
• c．I：T→P^∞为输入函数，是由转换到位置无序单位组（bags）的映射。
• d．O：T→P^∞为输出函数，是由转换到位置无序单位组的映射。

• （2）作用

• 用于确定系统中隐含的定时问题，可以有效地描述并发活动。

4.4 Z语言

• 组成部分

• （1）给定的集合；
• （2）状态定义；
• （3）初始状态；
• （4）操作。

• 优点

• （1）可以比较容易地发现用Z写的规格说明的错误；
• （2）使用Z写规格说明时对精确性要求高，减少了模糊性、不一致性和遗漏；
• （3）可以降低软件开发费用；

• 用Z写规格说明，更加清楚和正确。
