一、UML类图的绘制标准

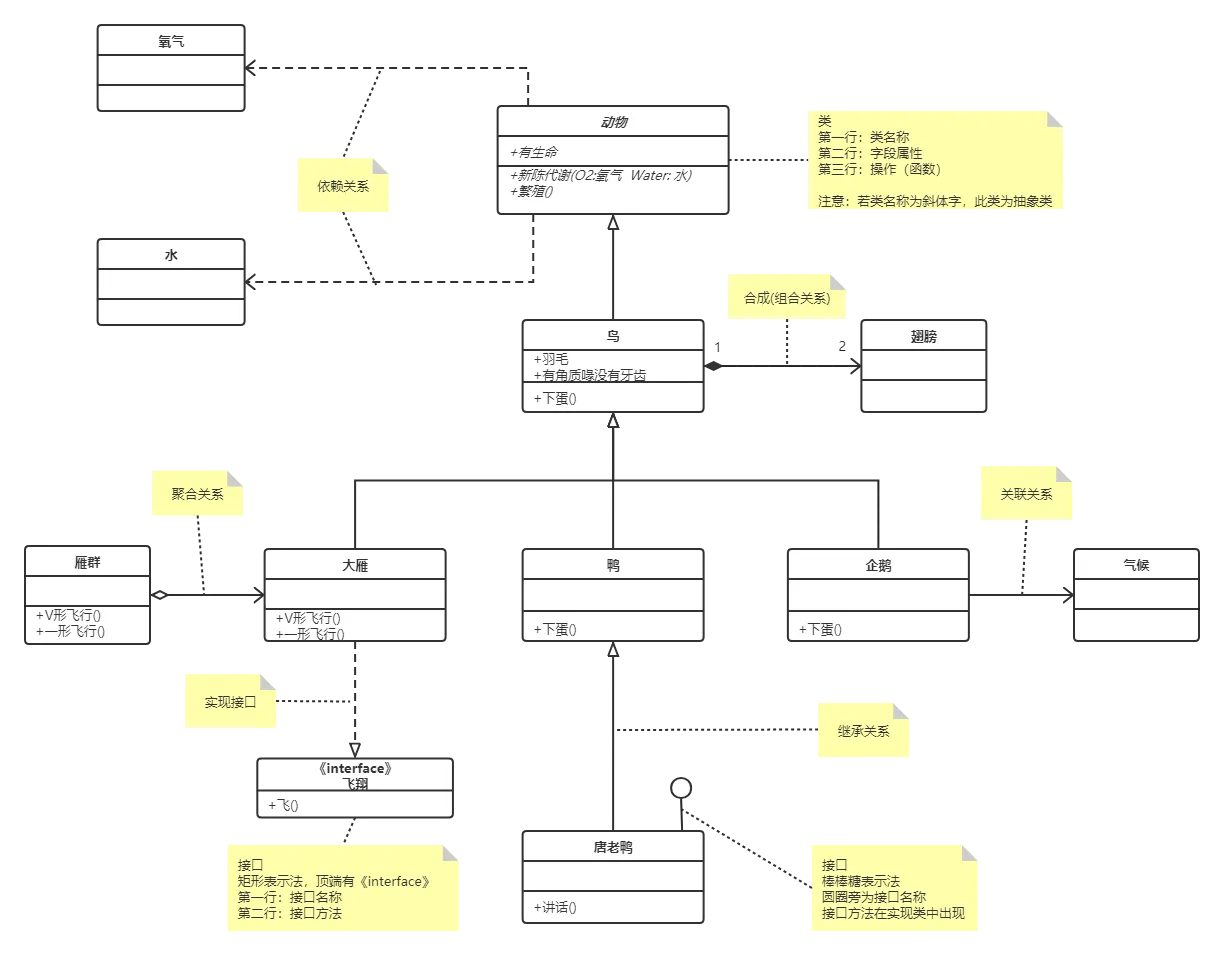

先看一张标准的UML类图

编辑

解读：

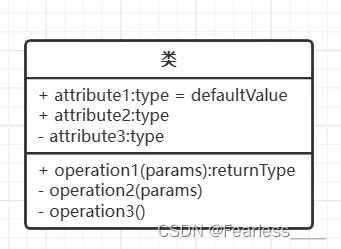

用如下图形来表示一个类

编辑

• 第一个方格是类名，如果是抽象类，那需要使用斜体
• 第二个方格是属性，格式为 属性名:类型
• 第三个方格是方法，格式为 方法名(参数):返回类型 ，如果是抽象方法，也需要使用斜体

再看属性名和方法名前面的 + - ，表示 访问权限，规定如下：

+：public

-：private

#：protected

~：default

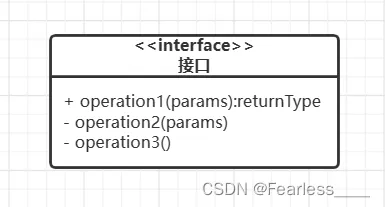

用如下图形表示接口

编辑

• 需要在接口名的上方添加<<interface>>
• 接口没有属性，只有方法，方法的格式同样是 方法名(参数):返回类型

然后是连线所表示的关系，如下

编辑

二、使用ProcessOn绘制工具

通常我们会使用StarUML软件去绘制类图（比较专业）

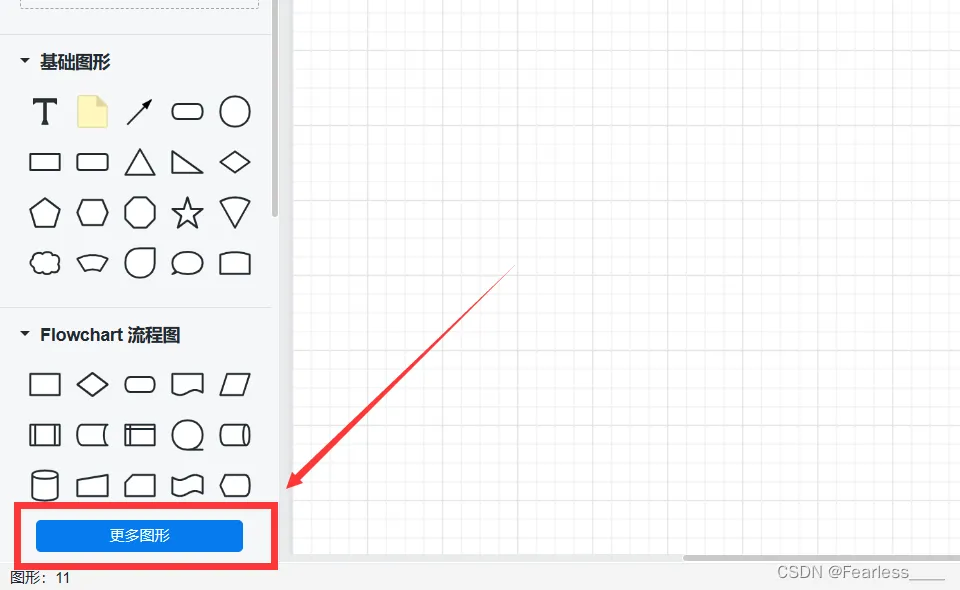

但是实际上绘制简单的类图可以直接使用ProcessOn 简单的注册登录后，我们点击左下角的更多图形

编辑

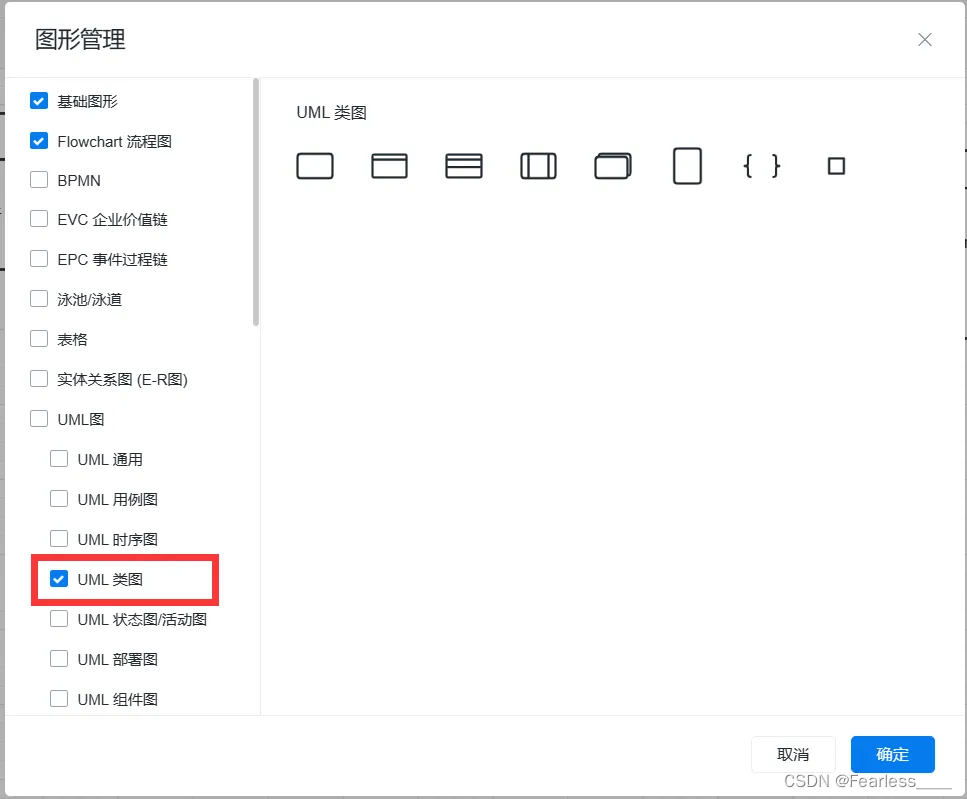

选择UML类图

编辑

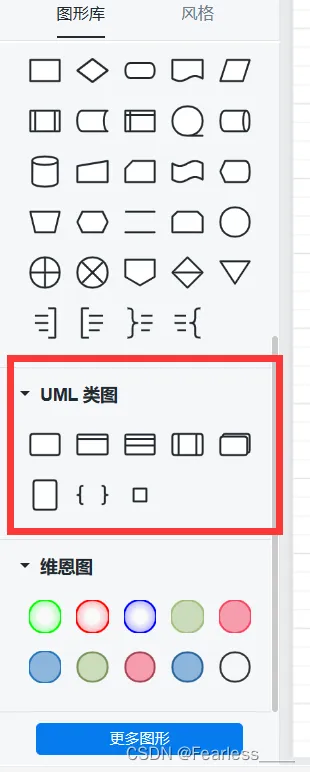

随后就可以在图形栏中使用UML类图标签了

编辑

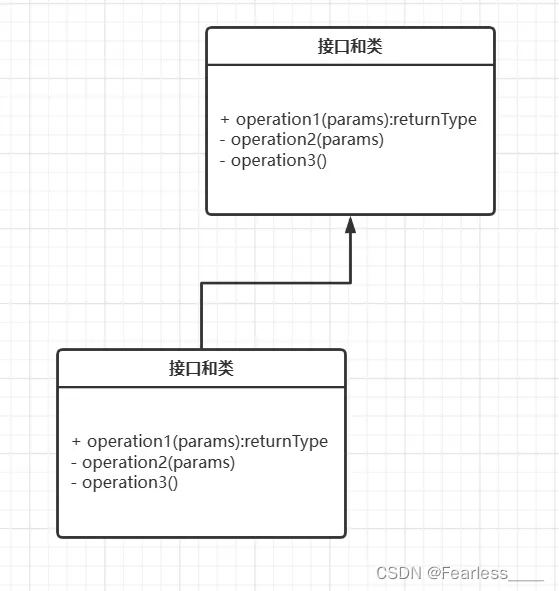

每个方框之间的连线默认都是这样的

编辑

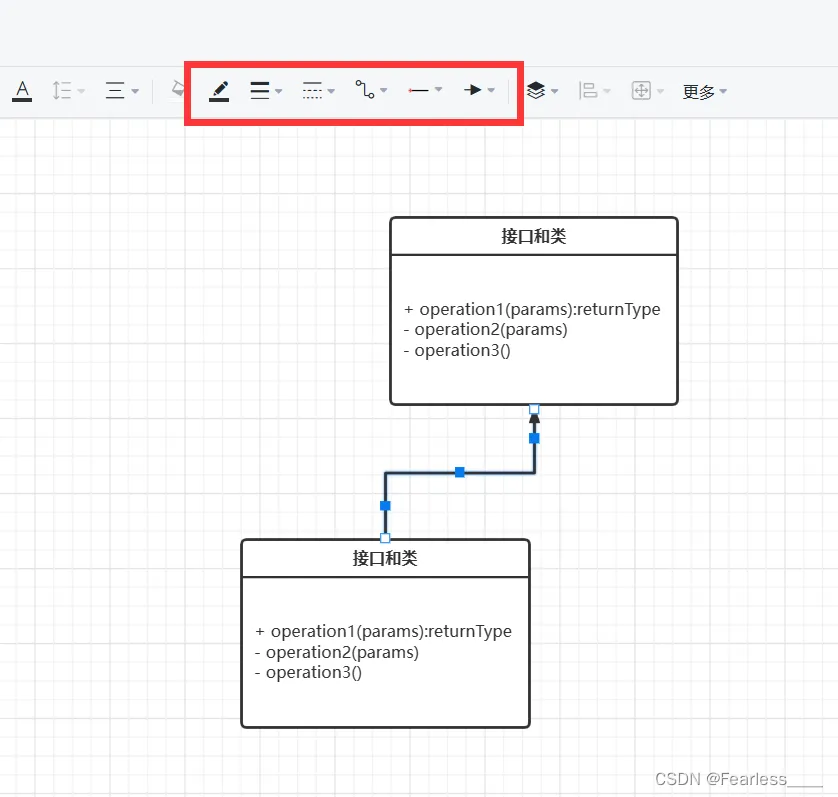

但是我们可以点击选中连线，然后在上方的工具栏中改变连线样式从而绘制类图

编辑

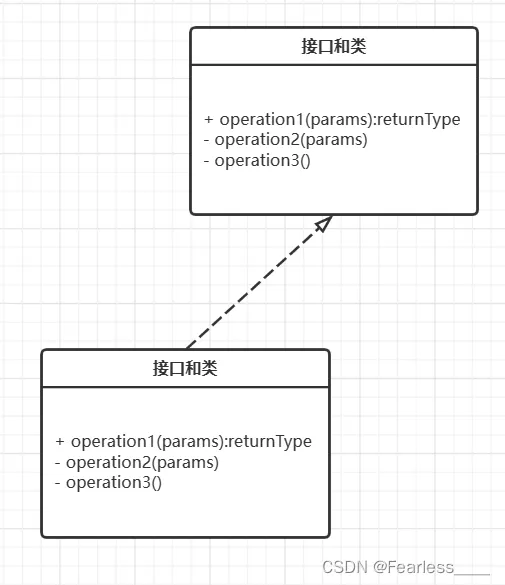

修改后

编辑

 OK呀~，你已经学会了，赶紧去试一下bia 嘿嘿^_^
