⛄ 内容介绍
近年来，随着工业4.0的兴起，国内外制造业都在积极进行智能化的转型升级。 作为生产制造环节的搬运工———移动机器人，其在制造业中的重要程度与日俱增。 作为移动机器人关键技术之一的路径规划技术，其在很大程度上决定了机器人本身乃至整条生产线智能化的水平，引发了国内外专家的研究热潮。 机器人的路径规划是指在满足机器人工作条件的基础上，尽可能地找到一条从初始点到目标点的最短且能避开障碍、保证自身安全的路径。为此，针对路径规划问题，国内外专家及学者们提出了许多经典的算法，诸如A*算法、遗传算法、模拟退化算法、启发式搜索法、粒子群算法及蚁群算法等，它们都已应用于机器人的路径规划研究中，并取得了较好的成果。
室内环境栅格法建模步骤
1.栅格粒大小的选取
栅格的大小是个关键因素，栅格选的小，环境分辨率较大，环境信息存储量大，决策速度慢。
栅格选的大，环境分辨率较小，环境信息存储量小，决策速度快，但在密集障碍物环境中发现路径的能力较弱。
2.障碍物栅格确定
当机器人新进入一个环境时，它是不知道室内障碍物信息的，这就需要机器人能够遍历整个环境，检测障碍物的位置，并根据障碍物位置找到对应栅格地图中的序号值，并对相应的栅格值进行修改。自由栅格为不包含障碍物的栅格赋值为0，障碍物栅格为包含障碍物的栅格赋值为1.
3.未知环境的栅格地图的建立
通常把终点设置为一个不能到达的点，比如（-1，-1），同时机器人在寻路过程中遵循“下右上左”的原则，即机器人先向下行走，当机器人前方遇到障碍物时，机器人转向右走，遵循这样的规则，机器人最终可以搜索出所有的可行路径，并且机器人最终将返回起始点。
备注：在栅格地图上，有这么一条原则，障碍物的大小永远等于n个栅格的大小，不会出现半个栅格这样的情况。

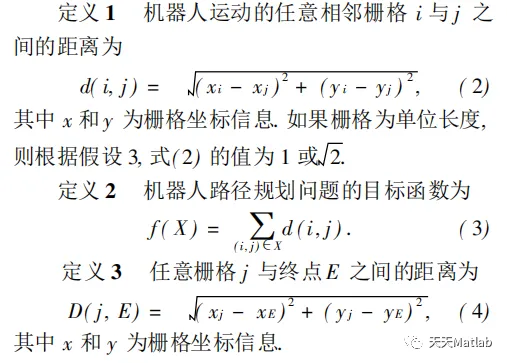

目标函数设定
原理
基于鸟群优化（Bird Swarm Optimization, BSO）的路径规划算法是一种基于鸟群行为的启发式算法，用于解决路径规划问题。该算法模拟了鸟群中的合作和竞争行为，并通过个体间的相互作用来实现路径的优化。
以下是基于鸟群优化的路径规划算法的基本步骤：
- 环境建模：将路径规划问题的环境进行建模，包括起点、目标点和障碍物等信息。
- 鸟群初始化：随机生成一群鸟（个体），每个鸟表示一种可能的路径。
- 适应度评估：对每只鸟（路径）进行适应度评估，根据路径的长度、避障能力等指标来评估路径的质量。
- 合作行为：每只鸟观察并与周围的鸟进行合作。较好的路径会对周围的鸟产生吸引力，鸟会朝着较好的路径方向进行调整。
- 竞争行为：每只鸟也与周围的鸟进行竞争。较差的路径会对周围的鸟施加排斥力，鸟会避开较差的路径。
- 更新鸟群：根据合作行为和竞争行为的结果，更新鸟群中每只鸟的位置和路径。
- 收敛判断：判断鸟群是否收敛到最优解。可以根据迭代次数、路径改进幅度等指标进行判断。
- 路径提取：从收敛的鸟群中提取最优路径作为最终的路径规划结果。
⛄ 部分代码
function drawPath(path,G,flag)%%%%xGrid=size(G,2);drawShanGe(G,flag)hold onset(gca,'XtickLabel','')set(gca,'YtickLabel','')L=size(path,1);Sx=path(1,1)-0.5;Sy=path(1,2)-0.5;plot(Sx,Sy,'ro','MarkerSize',5,'LineWidth',5); % 起点for i=1:L-1 plot([path(i,2) path(i+1,2)]-0.5,[path(i,1) path(i+1,1)]-0.5,'k-','LineWidth',1.5,'markersize',10) hold onendEx=path(end,1)-0.5;Ey=path(end,2)-0.5;plot(Ex,Ey,'gs','MarkerSize',5,'LineWidth',5); % 终点

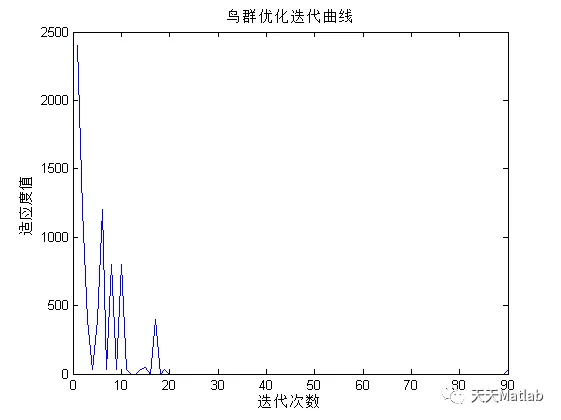

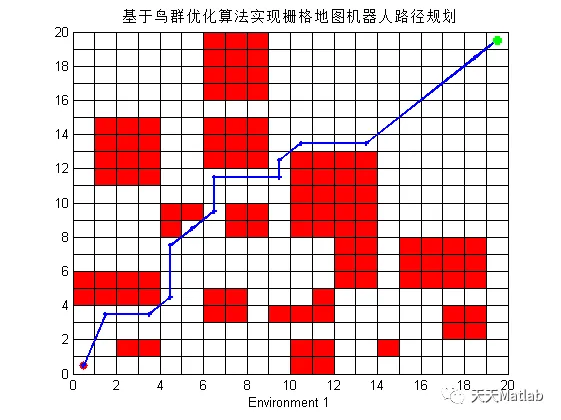

⛄ 运行结果
⛄ 参考文献
[1] 张毅,刘杰.一种基于优化混合蚁群算法的机器人路径规划算法:CN201711121774.X[P].CN107917711A[2023-07-10].
[2] 吴宪祥,郭宝龙,王娟.基于粒子群三次样条优化的移动机器人路径规划算法[J].机器人, 2009, 31(6):5.DOI:10.3321/j.issn:1002-0446.2009.06.013.
[3] 崔鼎,郝南海,郭阳宽.基于RRT*改进的路径规划算法[J].机床与液压, 2020(9).
