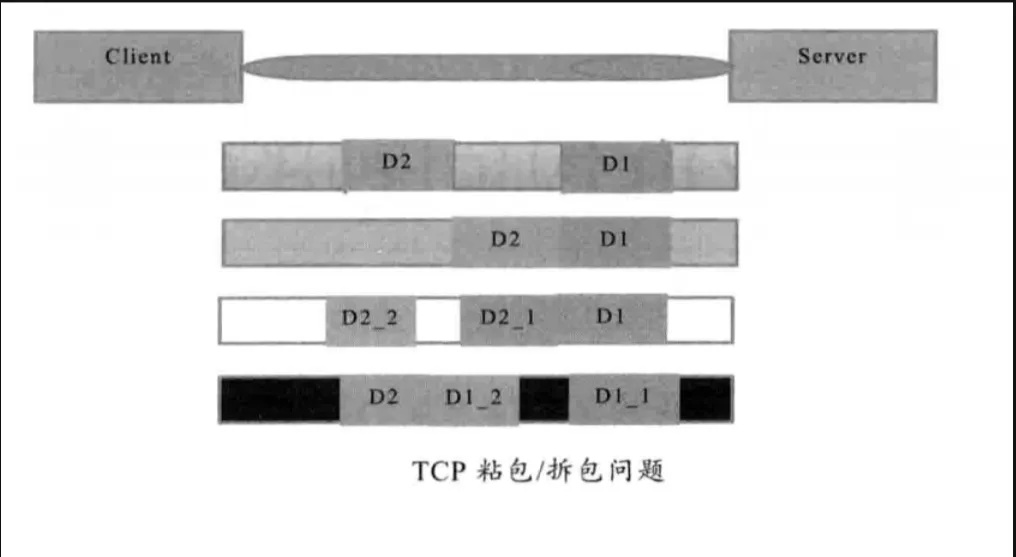

Netty 底层是基于 TCP 协议来处理网络数据传输。我们知道 TCP 协议是面向字节流的协议，数据像流水一样在网络中传输那何来 “包” 的概念呢？

TCP是四层协议不负责数据逻辑的处理，但是数据在TCP层 “流” 的时候为了保证安全和节约效率会把 “流” 做一些分包处理，比如：

发送方约定了每次数据传输的最大包大小，超过该值的内容将会被拆分成两个包发送；
发送端和接收端约定每次发送数据包长度并随着网络状况动态调整接收窗口大小，这里也会出现拆包的情况；

一、TCP 中可能出现粘包/拆包的原因

数据流在TCP协议下传播，因为协议本身对于流有一些规则的限制，这些规则会导致当前对端接收到的数据包不完整，归结原因有下面三种情况：

Socket 缓冲区与滑动窗口
MSS/MTU限制
Nagle算法

1. Socket缓冲区与滑动窗口

对于 TCP 协议而言，它传输数据是基于字节流传输的。应用层在传输数据时，实际上会先将数据写入到 TCP 套接字的缓冲区，当缓冲区被写满后，数据才会被写出去。每个TCP Socket 在内核中都有一个发送缓冲区(SO_SNDBUF )和一个接收缓冲区(SO_RCVBUF)，TCP 的全双工的工作模式以及 TCP 的滑动窗口便是依赖于这两个独立的 buffer 以及此 buffer 的填充状态。

SO_SNDBUF：

进程发送的数据的时候假设调用了一个 send 方法，将数据拷贝进入 Socket 的内核发送缓冲区之中，然后 send 便会在上层返回。换句话说，send 返回之时，数据不一定会发送到对端去(和write写文件有点类似)，send 仅仅是把应用层 buffer 的数据拷贝进 Socket 的内核发送 buffer 中。

SO_RCVBUF：

把接收到的数据缓存入内核，应用进程一直没有调用 read 进行读取的话，此数据会一直缓存在相应 Socket 的接收缓冲区内。不管进程是否读取 Socket，对端发来的数据都会经由内核接收并且缓存到 Socket 的内核接收缓冲区之中。read 所做的工作，就是把内核缓冲区中的数据拷贝到应用层用户的 buffer 里面，仅此而已。

接收缓冲区保存收到的数据一直到应用进程读走为止。对于 TCP，如果应用进程一直没有读取，buffer 满了之后发生的动作是：通知对端 TCP 协议中的窗口关闭。这个便是滑动窗口的实现。保证 TCP 套接口接收缓冲区不会溢出，从而保证了 TCP 是可靠传输。因为对方不允许发出超过所通告窗口大小的数据。这就是 TCP 的流量控制，如果对方无视窗口大小而发出了超过窗口大小的数据，则接收方 TCP 将丢弃它。

滑动窗口：

TCP连接在三次握手的时候，会将自己的窗口大小(window size)发送给对方，其实就是 SO_RCVBUF 指定的值。之后在发送数据的时，发送方必须要先确认接收方的窗口没有被填充满，如果没有填满，则可以发送。

每次发送数据后，发送方将自己维护的对方的 window size 减小，表示对方的 SO_RCVBUF 可用空间变小。

当接收方处理开始处理 SO_RCVBUF 中的数据时，会将数据从 Socket 在内核中的接受缓冲区读出，此时接收方的 SO_RCVBUF 可用空间变大，即 window size 变大，接受方会以 ack 消息的方式将自己最新的 window size 返回给发送方，此时发送方将自己的维护的接受的方的 window size 设置为ack消息返回的 window size。

此外，发送方可以连续的给接受方发送消息，只要保证对方的 SO_RCVBUF 空间可以缓存数据即可，即 window size>0。当接收方的 SO_RCVBUF 被填充满时，此时 window size=0，发送方不能再继续发送数据，要等待接收方 ack 消息，以获得最新可用的 window size。

2. MSS/MTU分片

MTU (Maxitum Transmission Unit,最大传输单元)是链路层对一次可以发送的最大数据的限制。MSS(Maxitum Segment Size,最大分段大小)是 TCP 报文中 data 部分的最大长度，是传输层对一次可以发送的最大数据的限制。

数据在传输过程中，每经过一层，都会加上一些额外的信息：

应用层：只关心发送的数据 data，将数据写入 Socket 在内核中的缓冲区 SO_SNDBUF 即返回，操作系统会将 SO_SNDBUF 中的数据取出来进行发送；
传输层：会在 data 前面加上 TCP Header(20字节)；
网络层：会在 TCP 报文的基础上再添加一个 IP Header，也就是将自己的网络地址加入到报文中。IPv4 中 IP Header 长度是 20 字节，IPV6 中 IP Header 长度是 40 字节；
链路层：加上 Datalink Header 和 CRC。会将 SMAC(Source Machine，数据发送方的MAC地址)，DMAC(Destination Machine，数据接受方的MAC地址 )和 Type 域加入。SMAC+DMAC+Type+CRC 总长度为 18 字节；
物理层：进行传输。

在回顾这个基本内容之后，再来看 MTU 和 MSS。MTU 是以太网传输数据方面的限制，每个以太网帧最大不能超过 1518bytes。刨去以太网帧的帧头(DMAC+SMAC+Type域) 14Bytes 和帧尾 (CRC校验 ) 4 Bytes，那么剩下承载上层协议的地方也就是 data 域最大就只能有 1500 Bytes 这个值我们就把它称之为 MTU。

MSS 是在 MTU 的基础上减去网络层的 IP Header 和传输层的 TCP Header 的部分，这就是 TCP 协议一次可以发送的实际应用数据的最大大小。

3. Nagle 算法

TCP/IP 协议中，无论发送多少数据，总是要在数据(data)前面加上协议头(TCP Header+IP Header)，同时，对方接收到数据，也需要发送 ACK 表示确认。

即使从键盘输入的一个字符，占用一个字节，可能在传输上造成 41 字节的包，其中包括 1 字节的有用信息和 40 字节的首部数据。这种情况转变成了 4000% 的消耗，这样的情况对于重负载的网络来是无法接受的。称之为"糊涂窗口综合征"。

为了尽可能的利用网络带宽，TCP 总是希望尽可能的发送足够大的数据。(一个连接会设置 MSS 参数，因此，TCP/IP 希望每次都能够以 MSS 尺寸的数据块来发送数据)。Nagle 算法就是为了尽可能发送大块数据，避免网络中充斥着许多小数据块。

Nagle 算法的基本定义是任意时刻，最多只能有一个未被确认的小段。所谓 “小段”，指的是小于 MSS 尺寸的数据块；所谓“未被确认”，是指一个数据块发送出去后，没有收到对方发送的 ACK 确认该数据已收到。

Nagle 算法的规则：

如果 SO_SNDBUF 中的数据长度达到 MSS，则允许发送；
如果该 SO_SNDBUF 中含有 FIN，表示请求关闭连接，则先将 SO_SNDBUF 中的剩余数据发送，再关闭；
设置了 TCP_NODELAY=true 选项，则允许发送。TCP_NODELAY 是取消 TCP 的确认延迟机制，相当于禁用了 Negale 算法。正常情况下，当 Server 端收到数据之后，它并不会马上向 client 端发送 ACK，而是会将 ACK 的发送延迟一段时间(一般是 40ms)，它希望在 t 时间内 server 端会向 client 端发送应答数据，这样 ACK 就能够和应答数据一起发送，就像是应答数据捎带着 ACK 过去。当然，TCP 确认延迟 40ms 并不是一直不变的， TCP 连接的延迟确认时间一般初始化为最小值 40ms，随后根据连接的重传超时时间(RTO)、上次收到数据包与本次接收数据包的时间间隔等参数进行不断调整。另外可以通过设置 TCP_QUICKACK 选项来取消确认延迟；
未设置 TCP_CORK 选项时，若所有发出去的小数据包(包长度小于MSS)均被确认，则允许发送；
上述条件都未满足，但发生了超时(一般为200ms)，则立即发送。

基于以上问题，TCP层肯定是会出现当次接收到的数据是不完整数据的情况。出现粘包可能的原因有：

发送方每次写入数据 < 套接字缓冲区大小；
接收方读取套接字缓冲区数据不够及时。

出现半包的可能原因有：

发送方每次写入数据 > 套接字缓冲区大小；
发送的数据大于协议 MTU，所以必须要拆包。

解决问题肯定不是在4层来做而是在应用层，通过定义通信协议来解决粘包和拆包的问题。发送方和接收方约定某个规则：

当发生粘包的时候通过某种约定来拆包；
如果在拆包，通过某种约定来将数据组成一个完整的包处理。

二、业界常用解决方案

1. 定长协议

指定一个报文具有固定长度。比如约定一个报文的长度是 5 字节，那么：

报文：1234，只有4字节，但是还差一个怎么办呢，不足部分用空格补齐。就变为：1234 。

如果不补齐空格，那么就会读到下一个报文的字节来填充上一个报文直到补齐为止，这样粘包了。

定长协议的优点是使用简单，缺点很明显：浪费带宽。

Netty 中提供了 FixedLengthFrameDecoder ，支持把固定的长度的字节数当做一个完整的消息进行解码。

2. 特殊字符分割协议

很好理解，在每一个你认为是一个完整的包的尾部添加指定的特殊字符，比如：\n，\r等等。

需要注意的是：约定的特殊字符要保证唯一性，不能出现在报文的正文中，否则就将正文一分为二了。

Netty 中提供了 DelimiterBasedFrameDecoder 根据特殊字符进行解码，LineBasedFrameDecoder默认以换行符作为分隔符。

3. 变长协议

变长协议的核心就是：将消息分为消息头和消息体，消息头中标识当前完整的消息体长度。

发送方在发送数据之前先获取数据的二进制字节大小，然后在消息体前面添加消息大小；
接收方在解析消息时先获取消息大小，之后必须读到该大小的字节数才认为是完整的消息。

Netty 中提供了 LengthFieldBasedFrameDecoder ，通过LengthFieldPrepender 来给实际的消息体添加 length 字段。

三、Netty粘包和拆包解决方案

为了解决网络数据流的拆包粘包问题，Netty 为我们内置了如下的解码器：

FixedLengthFrameDecoder（使用定长的报文来分包）
DelimiterBasedFrameDecoder（添加特殊分隔符报文来分包）
LineBasedFrameDecoder（数据未尾添加回车换行符来分包）
LengthFieldBasedFrameDecoder（使用消息头和消息体来分包）
ByteToMessageDecoder（如果想实现自己的半包解码器，实现该类）
MessageToMessageDecoder（一般作为二次解码器，当我们在 ByteToMessageDecoder 将一个 bytes 数组转换成一个 java 对象的时候，我们可能还需要将这个对象进行二次解码成其他对象，我们就可以继承这个类）
StringDecoder（字符串解码器）
ProtoBufVarint32FrameDecoder（通过 Protobuf 解码器来区分整包消息）
ProtobufDecoder（Protobuf 解码器）

Netty 还内置了如下的编码器：

MessageToByteEncoder（将 Java 对象编码成 ByteBuf）
MessageToMessageEncoder（如果不想将 Java 对象编码成 ByteBuf，而是自定义类就继承这个）
LengthFieldPrepender（如果我们在发送消息的时候采用：消息长度字段+原始消息的形式，我们就可以使用 LengthFieldPrepender。因为 LengthFieldPrepender 可以将待发送消息的长度（二进制字节长度）写到 ByteBuf 的前两个字节）
ProtobufVarint32LengthFieldPrepender（Protobuf 编码器，在原来的数据前面，追加一个长度）
ProtobufEncoder（Protobuf 编码器）

LineBasedFrameDecoder 使用

LineBasedFrameDecoder 通过在包尾添加回车换行符\r\n 来区分整包消息

复制代码
@Override
protected void initChannel(SocketChannel ch) throws Exception {
    ch.pipeline().addLast(new LineBasedFrameDecoder(1024));
    // 将分隔之后的字节数据转换为字符串数据
    ch.pipeline().addLast(new StringDecoder());
    // 这是我们自定义的一个编码器，主要作用是在返回的响应数据最后添加分隔符
    ch.pipeline().addLast(new LineBasedFrameEncoder());
    // 最终处理数据并且返回响应的handler
    ch.pipeline().addLast(new EchoServerHandler());
}

FixedLengthFrameDecoder解码器

对于使用固定长度的粘包和拆包场景，可以使用FixedLengthFrameDecoder，该解码器会每次读取固定长度的消息，如果当前读取到的消息不足指定长度，那么就会等待下一个消息到达后进行补足

public class EchoServer {
  public void bind(int port) throws InterruptedException {
    EventLoopGroup bossGroup = new NioEventLoopGroup();
    EventLoopGroup workerGroup = new NioEventLoopGroup();
    try {
      ServerBootstrap bootstrap = new ServerBootstrap();
      bootstrap.group(bossGroup, workerGroup)
        .channel(NioServerSocketChannel.class)
        .option(ChannelOption.SO_BACKLOG, 1024)
        .handler(new LoggingHandler(LogLevel.INFO))
        .childHandler(new ChannelInitializer<SocketChannel>() {
          @Override
          protected void initChannel(SocketChannel ch) throws Exception {
            // 这里将FixedLengthFrameDecoder添加到pipeline中，指定长度为20
            ch.pipeline().addLast(new FixedLengthFrameDecoder(20));
            // 将前一步解码得到的数据转码为字符串
            ch.pipeline().addLast(new StringDecoder());
            // 这里FixedLengthFrameEncoder是我们自定义的，用于将长度不足20的消息进行补全空格
            ch.pipeline().addLast(new FixedLengthFrameEncoder(20));
            // 最终的数据处理
            ch.pipeline().addLast(new EchoServerHandler());
          }
        });
      ChannelFuture future = bootstrap.bind(port).sync();
      future.channel().closeFuture().sync();
    } finally {
      bossGroup.shutdownGracefully();
      workerGroup.shutdownGracefully();
    }
  }

DelimiterBasedFrameDecoder解码器

DelimiterBasedFrameDecoder是分隔符解码器，用户可以指定消息结束的分隔符，它可以自动完成以分隔符作为码流结束标识的消息的解码。

@Override
protected void initChannel(SocketChannel ch) throws Exception {
    String delimiter = "_$";
    // 将delimiter设置到DelimiterBasedFrameDecoder中，经过该解码一器进行处理之后，源数据将会
    // 被按照_$进行分隔，这里1024指的是分隔的最大长度，即当读取到1024个字节的数据之后，若还是未
    // 读取到分隔符，则舍弃当前数据段，因为其很有可能是由于码流紊乱造成的
    ch.pipeline().addLast(new DelimiterBasedFrameDecoder(1024, Unpooled.wrappedBuffer(delimiter.getBytes())));
    // 将分隔之后的字节数据转换为字符串数据
    ch.pipeline().addLast(new StringDecoder());
    // 这是我们自定义的一个编码器，主要作用是在返回的响应数据最后添加分隔符
    ch.pipeline().addLast(new DelimiterBasedFrameEncoder(delimiter));
    // 最终处理数据并且返回响应的handler
    ch.pipeline().addLast(new EchoServerHandler());
}

LengthFieldBasedFrameDecoder 使用

LengthFieldBasedFrameDecoder相对就高端一点。前面我们使用到的拆包都是基于一些约定来做的，比如固定长度，特殊分隔符，这些方案总是有一定的弊端。最好的方案就是：发送方告诉我当前消息总长度，接收方如果没有收到该长度大小的数据就认为是没有收完继续等待。

* @param maxFrameLength 帧的最大长度
     *
     * @param lengthFieldOffset 长度字段偏移的地址
     *
     * @param lengthFieldLength 长度字段所占的字节长
     *        修改帧数据长度字段中定义的值，可以为负数 因为有时候我们习惯把头部记入长度,
     *        若为负数,则说明要推后多少个字段
     * @param lengthAdjustment 解析时候跳过多少个长度
     *
     * @param initialBytesToStrip 解码出一个数据包之后，去掉开头的字节数
     *
     * @param initialBytesToStrip  为true，当frame长度超过maxFrameLength时立即报
     *                   TooLongFrameException异常，为false，读取完整个帧再报异
     *
     */
public LengthFieldBasedFrameDecoder(
  int maxFrameLength,
  int lengthFieldOffset, int lengthFieldLength,
  int lengthAdjustment, int initialBytesToStrip) {
  this(
    maxFrameLength,
    lengthFieldOffset, lengthFieldLength, lengthAdjustment,
    initialBytesToStrip, true);
}

public class EchoServer {
  public void bind(int port) throws InterruptedException {
    EventLoopGroup bossGroup = new NioEventLoopGroup();
    EventLoopGroup workerGroup = new NioEventLoopGroup();
    try {
      ServerBootstrap bootstrap = new ServerBootstrap();
      bootstrap.group(bossGroup, workerGroup)
        .channel(NioServerSocketChannel.class)
        .option(ChannelOption.SO_BACKLOG, 1024)
        .handler(new LoggingHandler(LogLevel.INFO))
        .childHandler(new ChannelInitializer<SocketChannel>() {
          @Override
          protected void initChannel(SocketChannel ch) throws Exception {
            // 这里将LengthFieldBasedFrameDecoder添加到pipeline的首位，因为其需要对接收到的数据
            // 进行长度字段解码，这里也会对数据进行粘包和拆包处理
            ch.pipeline().addLast(new LengthFieldBasedFrameDecoder(1024, 0, 2, 0, 2));
            // LengthFieldPrepender是一个编码器，主要是在响应字节数据前面添加字节长度字段
            ch.pipeline().addLast(new LengthFieldPrepender(2));
            // 对经过粘包和拆包处理之后的数据进行json反序列化，从而得到User对象
            ch.pipeline().addLast(new JsonDecoder());
            // 对响应数据进行编码，主要是将User对象序列化为json
            ch.pipeline().addLast(new JsonEncoder());
            // 处理客户端的请求的数据，并且进行响应
            ch.pipeline().addLast(new EchoServerHandler());
          }
        });
      ChannelFuture future = bootstrap.bind(port).sync();
      future.channel().closeFuture().sync();
    } finally {
      bossGroup.shutdownGracefully();
      workerGroup.shutdownGracefully();
    }
  }
  public static void main(String[] args) throws InterruptedException {
    new EchoServer().bind(8080);
  }
}
