label.vertex

varying vec4 v_fragmentColor;
varying vec2 v_texCoord;
void main()
{
    gl_Position = CC_MVPMatrix * a_position;
    v_fragmentColor = a_color;
    v_texCoord = a_texCoord;
}

LabelEffect::NORMAL

正常：距离场_useDistanceField: SHADER_NAME_LABEL_DISTANCEFIELD_NORMAL

正常：_useA8Shader:    SHADER_NAME_LABEL_NORMAL

setTTFConfigInternal会触发这里逻辑

varying vec4 v_fragmentColor;
varying vec2 v_texCoord;
uniform vec4 u_textColor;
void main()
{
    int textureAlpha = texture2D(CC_Texture0, v_texCoord).a;
    gl_FragColor =  v_fragmentColor * vec4(
        u_textColor.rgb,// RGB from uniform
        u_textColor.a * textureAlpha // A from texture & uniform
    );
}

正常：有阴影 _shadowEnabled: SHADER_NAME_POSITION_TEXTURE_COLOR

• label.vertex

• frament

varying vec4 v_fragmentColor;
varying vec2 v_texCoord;
void main()
{
    gl_FragColor = v_fragmentColor * texture2D(CC_Texture0, v_texCoord);
}

其他情况 SHADER_NAME_POSITION_TEXTURE_COLOR_NO_MVP

void main()
{
    gl_Position = CC_PMatrix * a_position;
    v_fragmentColor = a_color;
    v_texCoord = a_texCoord;
}

varying vec4 v_fragmentColor;
varying vec2 v_texCoord;
void main()
{
    gl_FragColor = v_fragmentColor * texture2D(CC_Texture0, v_texCoord);
}

LabelEffect::OUTLINE

SHADER_NAME_LABEL_OUTLINE

varying vec4 v_fragmentColor;
varying vec2 v_texCoord;
uniform vec4 u_effectColor;
uniform vec4 u_textColor;
uniform int u_effectType;
void main()
{
    vec4 sample = texture2D(CC_Texture0, v_texCoord);
    // fontAlpha == 1 means the area of solid text (without edge)
    // fontAlpha == 0 means the area outside text, including outline area
    // fontAlpha == (0, 1) means the edge of text
    float fontAlpha = sample.a;
    // outlineAlpha == 1 means the area of 'solid text' and 'solid outline'
    // outlineAlpha == 0 means the transparent area outside text and outline
    // outlineAlpha == (0, 1) means the edge of outline
    float outlineAlpha = sample.r;
    if (u_effectType == 0) // draw text
    {
        gl_FragColor = v_fragmentColor * vec4(u_textColor.rgb, u_textColor.a * fontAlpha);
    }
    else if (u_effectType == 1) // draw outline
    {
        // multipy (1.0 - fontAlpha) to make the inner edge of outline smoother and make the text itself transparent.
        gl_FragColor = v_fragmentColor * vec4(u_effectColor.rgb, u_effectColor.a * outlineAlpha * (1.0 - fontAlpha));
    }
    else // draw shadow
    {
        gl_FragColor = v_fragmentColor * vec4(u_effectColor.rgb, u_effectColor.a * outlineAlpha);
    }
}

暂时不考虑：LabelEffect::GLOW

_useDistanceField SHADER_NAME_LABEL_DISTANCEFIELD_GLOW

这部分也需要改动，就像unity那样，有一个大的字符纹理图集，里面会填充所有的特征的字符纹理，加粗，阴影，描边也不例外，本质上都是字符纹理

• 距离场：？？？？

• 加粗：？？？？ 是glyph会生成加粗的纹理

• 阴影是2个纹理偏移

• 描边是用glyph.FT_Stroker_Set() 生成描边纹理后、贴在本体的后边

FontFreeType关联FontAtlas的几个属性：

_fontAscender：

在prepareLetterDefinitions函数中，只有ttf在使用这个属性

fontAscender是一个字体属性，指定字体中字符的上升高度。当我们在使用字体来渲染文本时，这个值告诉我们应该将字符的基线放在哪里，以及字符的顶部如何与其他字符对齐。具体而言，它通常用于计算字符的布局和位置，以确保文本在页面上正确地呈现。

• _lineHeight

outlineSize

会影响pixelFormat

getEncoding

文本转码

保证在同一个纹理里面

• FontAtlas现状：cocos现在是将相同特征的字符纹理统一放到了一张纹理里面，每个FontTexture都是某个特征的字符纹理图集，它有很多个slot，当该特征的字符把第一个纹理填满时，就会再开辟第二个纹理

pixel format的选择

描边和非描边纹理的format是不同的，描边的是AI88，不描边是A8

原来的时候是用了2个textureAtlas分开存储，相当于归了一个类别，本质上还是要占用不可缺少的内存空间。

采用AI88

纹理有2个通道：

• 一个通道：描边纹理

• 一个通道：非描边纹理

优点：

• 不用修改shader，可以在一个像素点里面同时取到2个纹理信息，sample.a、sample.r，也就是一个像素点同时取到了描边和非描边的情况

缺点：

• 没有描边的时候，只使用了一个通道，另一个通道浪费了

• 布局问题，要把描边的宽度考虑进去，但是因为不知道描边多宽，所以也没办法确认这个字符纹理的宽高，也就导致无法排布，也不可能非描边纹理生成多份和描边纹理一一对应，这样浪费的就多，这个缺点直接导致只能使用A8

采用A8

只有一个通道，shader也要修改:

• 不同描边宽度的纹理也采用A8存储，并且排布在一个纹理里面，纹理没有冗余

• 需要传入2个纹理，来确定之前的Luminace、Alpha信息，也能达到同样的效果

• [?] 如何将描边纹理数据和普通纹理数据对齐

事实上unity就是这么干的

继承包含关系

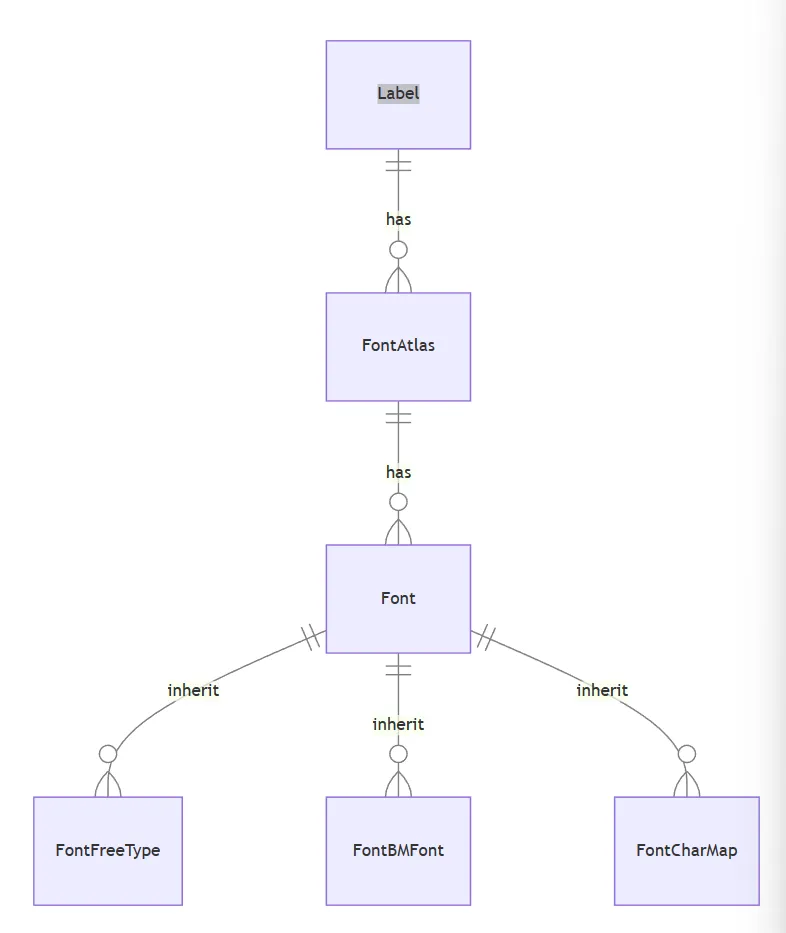

FontFreeType/FontBMFnt/FontCharMap都是继承自Font，FontAtlas都会绑定对应的Font，FontAtlas里面掺杂了Font子类的逻辑，需要剥离出来

FontAtlas的职能发生变化

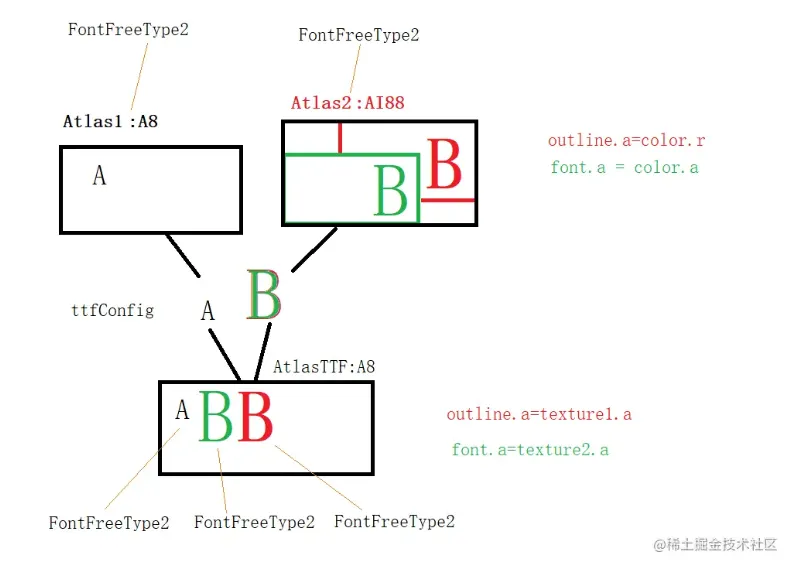

• 不支持ttf合批：根据ttfConfig，通过对应的FontFreeType渲染出字符纹理，并同步到bind a8/ ai88 texture

• 支持ttf合批：根据ttfConfig，查找对应的FontFreeType后渲染出字符纹理，并将字符纹理同步到ttf a8 texture

会抽象出FontFreeType的管理类

FontAtlas的改动方向

FontFreeType这个类可以渲染某种特征的字体，所以我们需要有很多这样的类，用来渲染不同特征的字符纹理，而不是FontAtlas对应一个FrontFreeType，label对应一个FontAtlas

• label

• FontAtlas

• FontFreeType1

• FontFreeType2

同时也需要管理起来，根据label的ttfconfig，查找对应的FrontFreeType来进行渲染该特征的纹理

这样修改后，fontAtlas就需要根据ttfConfig从多个FontFreeType查找

字符信息的记录结构发生变化

需要记录每个特征的字符，出现在哪个纹理里面，以方便渲染的时候知道取大纹理的哪部分，copy到一个渲染纹理的做法也不可取，这样会造成内存浪费。

当渲染某个特征的字符时，我需要一个key知道是否曾经生成过这个字符纹理，因为现在大家都混在了一个纹理里面，并且记录在了一起，所以记录字符纹理信息的key应该是

为了更加直观的看到FontAltasCache里面的字符纹理图集，我需要开发一个字符纹理图集(atlasMap)查看工具，对后续排错非常有帮助，而且对于后续性能优化也能起到非常大的帮助，unity好像就不能查看字符纹理图集，只能借助renderdoc

bmfont和charmap在addLetterDefinition的时候只有charID信息，它没有TTFConfig参数，但是ttf需要这个TTFConfig参数作为key，因为它们目前不在同一个图集，所以

label又同时兼顾到了这三种情况，ttf模式下单靠一个charID是无法区分的，

• 办法1：是将这个逻辑分发到具体的子类里面

• 办法2：bmfont/charmap的key和ttf保持一致

很显然采用第二种办法更优，改动更小，因为大家的key对齐方式一样了，底层的处理也就一样了，无非是bmfont/charmap的ttfConfig永远是一个默认值，而ttf的是有效值，对key的生成本质上没有变化

但是这种办法因为key是string，显然有点冗余，但是为了对齐也少不了，后期可以考虑string to hash，字符串比较会消耗比较多的时间

label

label的_fontAtlas里面存储的是相同特征的图集，而label里面的每个文字都是具有相同特征，所以label里面的字符一般都是在一个相同的_fontAtlas里面

lable要实现不同特征的ttf合批，就需要将所有字符都搞到一个texture里面，多纹理也能办到合批，但是有点不现实

_batchNodes

_batchNodes的数量始终会和_fontAtlas的的纹理个数对齐，也就是说一个batchNode管理的就是fontAtlas的某个slot texture

一般来说，label的string都会出现在一个texture里面，这样就只有一个batchNode，当然也就只会触发一次drawQuads

label.string如果是str1+str2，也会发生

• str1在slot1 texture

• str2在slot2 texture

这时label就会产生2个batchNode，那么就会触发2个drawcall

这是一个非常特殊的临界情况，label.string被存储在了2个不同的slot texture导致

所以提交渲染的逻辑就变成了

for(auto& batchNode : _batchNodes){
    QuadCommand cmd;
    renderer->addCommand(cmd);
}

有几个batchNode，就有几个quad command（因为quad command能够和triangle command合批），虽然和batchNode关联，但是很明显batchNode身上有自己的batchCommand，我不想干扰这个逻辑，顺藤摸瓜，发现和TextureAtlas关联也是个不错的主意，发现TextureAtlas也预留了一个rendererCommand的位置，很明显，原作者当初也考虑到给TextureAtlas映射一个RendererCommand，但是没实现。

经过验证，这个方法可行，已经可以顺利将多个label顺利合批，遇到一个问题，label的颜色是在uniform中定义的

uniform vec4 u_textColor;
void main()
{
    gl_FragColor =  v_fragmentColor * vec4(
        u_textColor.rgb,// RGB from uniform
        u_textColor.a * texture2D(CC_Texture0, v_texCoord).a// A from texture & uniform
    );
}

uniform的方案不支持不同的颜色，现在的顶点颜色字段，是被_displayedColor属性占用着，对应shader的v_fragmentColor，设计意图，它是一个基础颜色，和textColor不是一个概念，不能混用。

那解决办法只能把textColor的数据放到顶点数据中，但是这么做会增加顶点数据量，而且现在好像也不支持vertex format，顶点数据格式是固定的，看样子得支持下vertex format

struct CC_DLL V3F_C4B_T2F
{
    /// vertices (3F)
    Vec3     vertices;            // 12 bytes
    /// colors (4B)
    Color4B      colors;              // 4 bytes
    // tex coords (2F)
    Tex2F        texCoords;           // 8 bytes
    Vec4 outlineColor;// 描边颜色
    Vec4 textColor; // 字体颜色
};

如果不改动顶点颜色，那么就需要纹理带颜色，同样会带来纹理冗余的问题，需要看下unity这块是怎么实现的，应该是放到了顶点里面

FontAtlas获取发生变化：

label对应一个fontAtlas，这个fontAtlas也是从cache中获取，不同的模式对应的cache key

• charmap:

• plistFile

• textureID, width, height, startChar

• charMapFile, width, height, startChar

• bmfont:

• bmfontFile, imageOffset

• ttf:

• ttfConfig

为保证所有的字符纹理都在一个FontAtlas里面，这个key就不能以字体的特性作为基准，那么这个key应该就是一个固定的key了，因为这个FontAtlasCache只有label在使用，所以直接改造这个问题不大。

RenderCommand

TrianglesCommand

• 顶点 polygon.triangles

描边发生了2次draw，现在得一次完成，想办法把shader的逻辑合并。

outline.a=texture_outline.a
font.a=texture_font.a
if(font.a > 0){
    // 字体纹理有颜色就使用字体纹理的颜色
    return font_color;
}else if(outline.a > 0){
    // 描边
    return outline_color;
}else{
    return null;
}

不描边时 texture1==texture2

unity

实际测试unity的字符纹理图集发现，unity会根据字符纹理数量，自动扩充字符纹理图集的大小，从512*512到1024*1024再到2048*2048再到4096*4096
