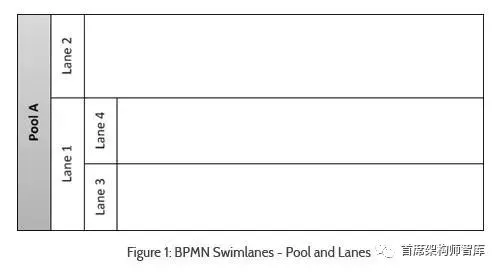

在BPMN术语中，“泳道”代表两个主要分组BPMN元素-池和泳道。

池

池是设置业务流程边界的基本BPMN元素。池最多包含一个业务流程。这意味着两个流程程必须在两个不同的池中建模。池可以以将要执行的流程的形式具有可见的内部详细信息（称为“白盒池”），或者池可能没有可见的内部详细信息（称为“黑盒池”）。应该使用的池类型取决于所需的详细程度和特定的上下文。

“白盒”池通常以相应的业务流程（如“需求管理流程”、“帮助台流程”或“服务交付流程”）命名，而“黑盒”池通常以相应的组织、人员或系统（如“供应商”）命名，“客户”或“内容管理系统”）。

泳道

Lane是池中的子分区，用于组织和分类流程的活动。最常见的是，lane代表一个组织角色（例如开发人员、分析师和经理）。但是，泳道也可用于其他目的（例如第一阶段、第二阶段和第三阶段）

常见误解

游泳池和泳道的含义和语义常被误解。例如，一组池可能被错误地视为单个池中的一组泳道，反之亦然。这会导致语法和语义上错误的流程模型。

由于池和通道之间的语义差异，BPMN流元素（活动、网关和事件）的连接方式不同，这取决于它们是在池中使用还是在池之间使用。在池中，BPMN流元素以以下方式与序列流连接，如图2所示。

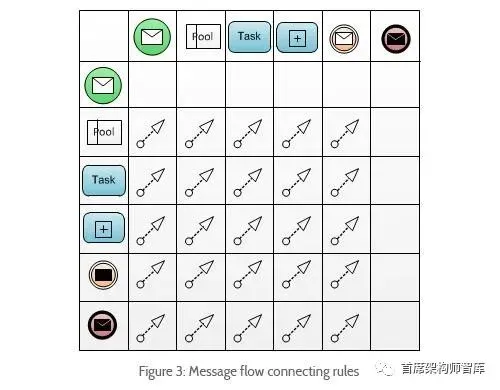

“池之间”通信时只能使用消息流。消息流表示两个池或流程之间的消息交换，包括它们的同步。可以按照图3中的定义使用消息流：

请注意，在这两种情况下，只允许元素之间的连接，如前两幅图所示。基于这些误解，在建模BPMN时，以下三个错误是常见的：

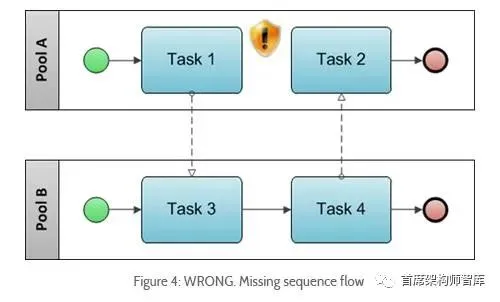

错误1：缺少序列流

问题。在对多个池进行建模时（例如，在业务对业务的情况下，两个或多个流程交互），一个常见的错误是池中的活动没有连接到序列流。

这种错误最常见的原因是建模者可能将多个池视为单个流程，并错误地将消息流解释为指示活动序列的方式。这种流程模型是无效的，因为没有明确定义活动的顺序。

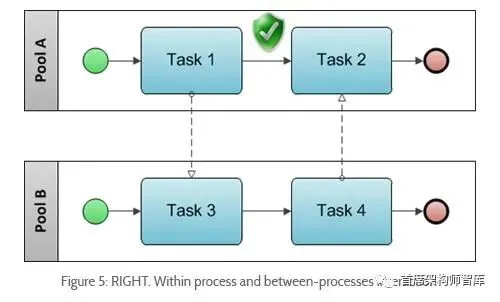

解决方案。建模者应该始终对单个池进行建模和验证，并记住一个池不能包含多个流程。这意味着池中的所有流元素都应该使用图2和图3中定义的序列流进行连接。

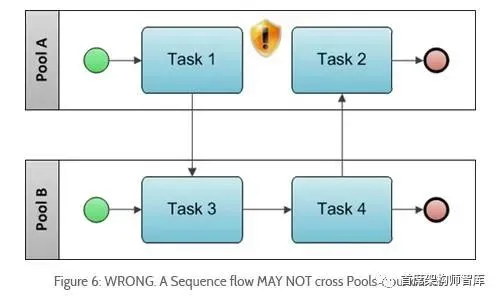

错误2：序列流的错误使用

问题。建模多个池时的另一个常见问题是，建模者可能会将一组池视为具有多个通道的单个池。在这种情况下，建模者使用池之间的序列流。最终结果将是一个不正确的模型（参见图2），该模型散布在池的边界上。

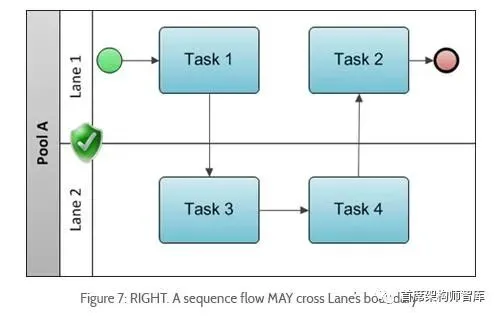

解决方案。此问题最常见的解决方案是在单个模型中使用泳道交换池，如下所示。如果需要使用多个池（可能存在多个独立流程时），则应使用错误1的解决方案。

错误三：泳道使用不当

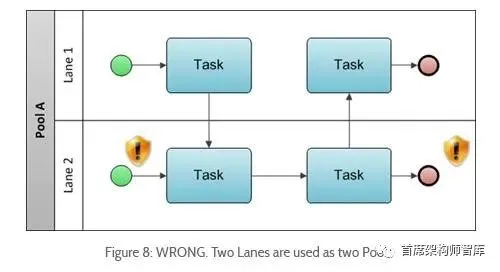

问题。有时，建模者可能会错误地将一个通道视为一个池，从而在单独的通道中表示各个流程。这是错误的，因为通道只是一种“活动分类机制”。下图显示了这个错误。

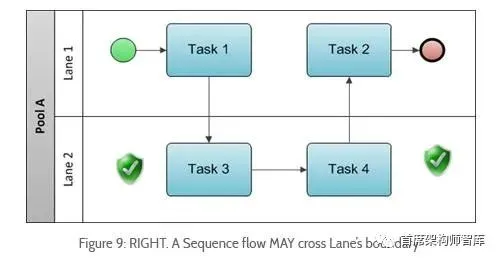

解决方案。这个问题最常见的解决方案与前一个类似；在两个流程中定义一个（如图9所示）。这意味着冗余的开始和结束事件将从模型中删除。如果实际需要多个池（存在多个独立流程），则应使用错误1的解决方案。

尽管如此，重要的是要指出，如果一个流程有两个开始或两个结束事件，在语法上并不是错误的！例如，几个不同的事件可以在不同的地方启动一个流程，例如，通过消息触发器异步启动一个流程，或者每天早上定期启动一个流程。另一方面，一个流程通常以不同的结束状态结束（例如“成功治疗”或“不成功治疗”）。

结论

本文介绍了BPMN“泳道”的概念，它可以用“池子”和“泳道”来建模。乍一看，这两个元素看起来非常相似，但是它们有完全不同的含义！

池是单个流程的容器，而通道充当“活动分类机制”。基于这些差异，BPMN流元素的关联方式完全不同。在池间交互的情况下，只能使用消息流。另一方面，只有顺序流可以在池内和泳道之间使用。
