PXE简介
- PXE：Pre-boot Excution Environment，预启动执行环境
- PXE是由Intel公司开发的网络引导技术，工作在Client/Server模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或者整个操作系统。
- 若要搭建PXE网络体系，必须要满足以下条件：
- 客户机的网卡支持PXE协议（集成BOOTROM芯片），且主板支持网络引导。
- 网络中有一台DHCP服务器，以便为客户机分配地址、指定引导文件位置 。
- 服务器通过TFTP（Trivial File Transfer Protocol）简单文件传输协议提供引导镜像文件的下载

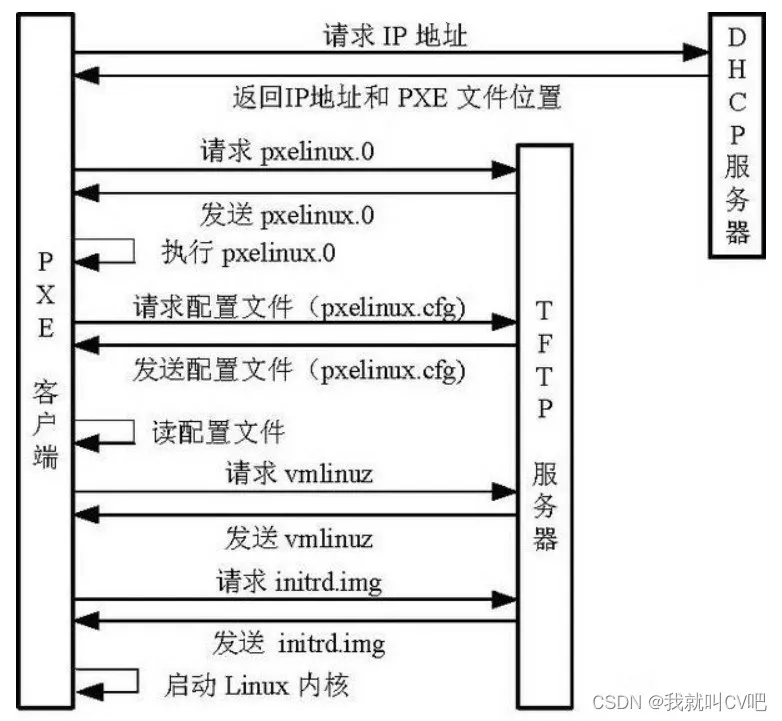

PXE工作流程图
搭建PXE远程安装服务器
（1）安装ftp服务端
yum -y install vsftpd

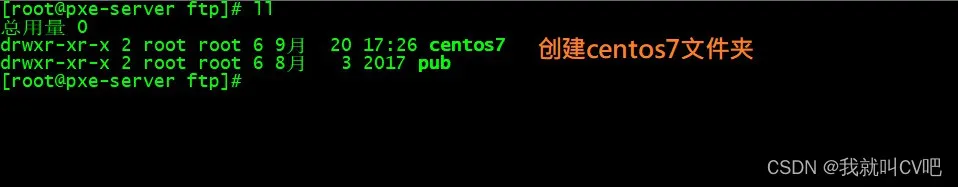

（2）ftp工作目录下的创建文件夹centos7
mkdir /var/ftp/centos7

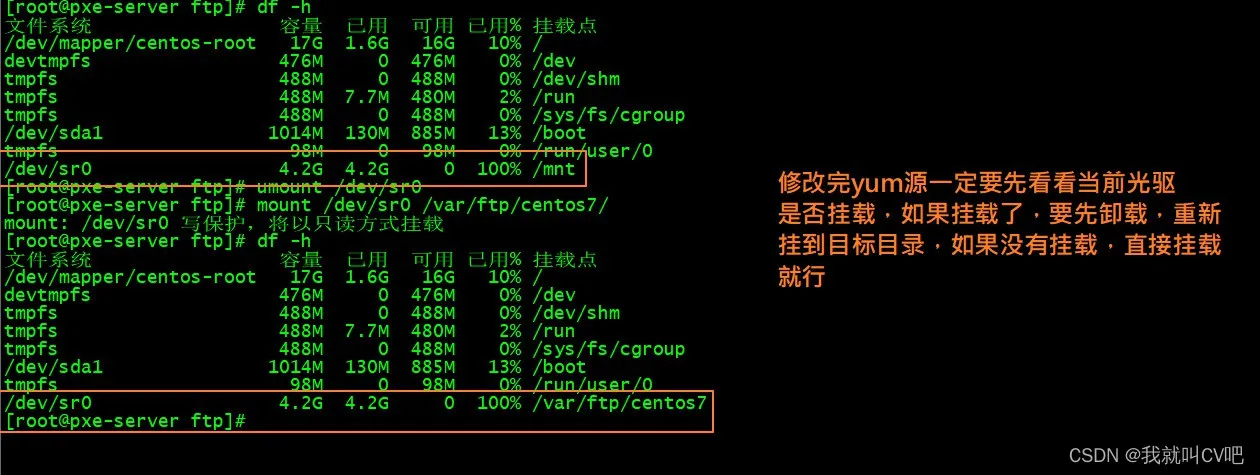

（2）检查yum源文件，挂载光驱到/var/ftp/centos7上
查看挂载命令：df -h 卸载命令：umount /dev/sr0 挂载命令：mount /dev/sr0 /var/ftp/centos7

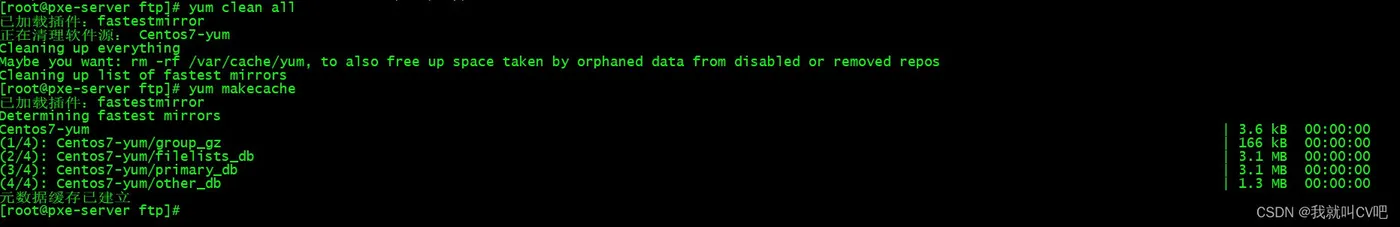

（3）更新yum源
yum clean all yum makecache
（4）安装tftp服务端
yum -y install tftp-server

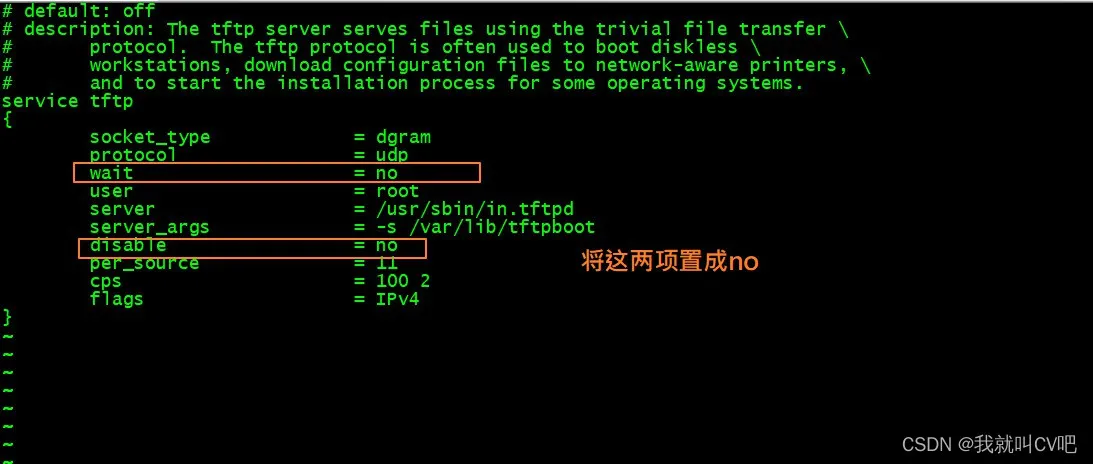

（5）修改tftp的配置文件
vi /etc/xinetd.d/tftp
（6）启动tftp服务
systemctl start tftp.socket systemctl start tftp.service
（7）将ftp/centos7/isolinux工作目录中的initrd.img、isolinux.cfg、vmlinuz复制到tftp的工作目录下/var/lib/tftpboot/
cp -rp initrd.img isolinux.cfg vmlinuz /var/lib/tftpboot/
（8）安装dhcp服务，为了给新机分配随机IP地址
yum -y install dhcp cat /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example >/etc/dhcp/dhcpd.conf

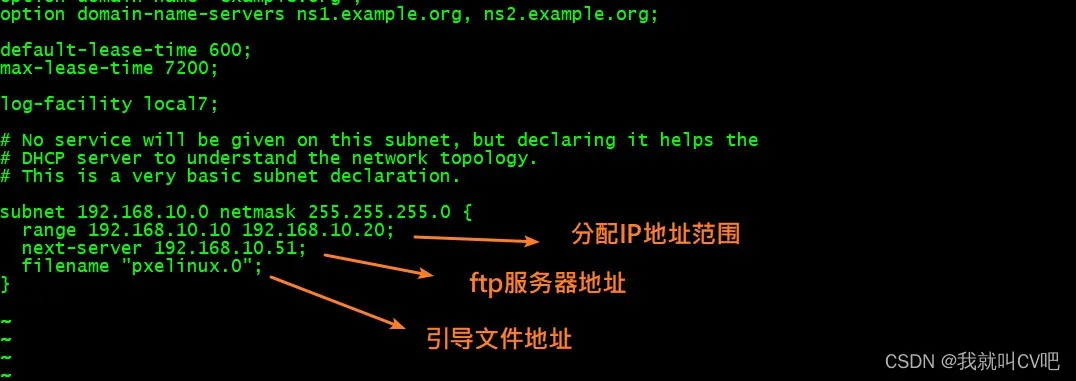

（9）修改配置文件
（10）启动dhcp服务
systemctl start dhcpd
（11）安装syslinux获取引导菜单
yum -y install syslinux

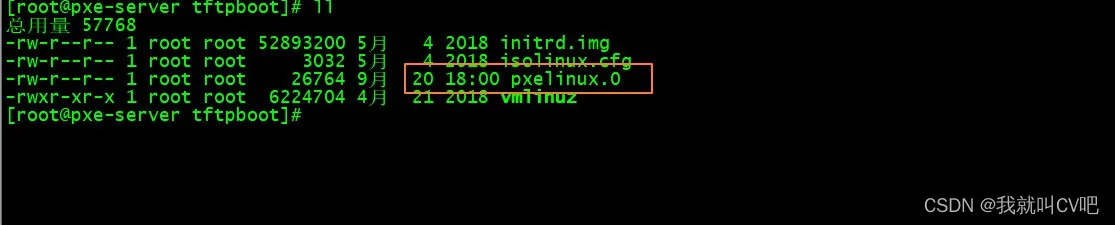

（12）将引导菜单复制到/var/lib/tftpboot/
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/
（13）在tftpboot下创建一个pxelinux.cfg的目录
mkdir /var/lib/tftpboot/pxelinux.cfg
（14）修改isolinux.cfg配置文件
vi /var/lib/tftpboot/isolinux.cfg
default linux //默认linux模式 prompt 0 //等待时间0s label linux //linux模式安装 kernel vmlinuz append initrd=initrd.img method=ftp://192.168.10.51/centos7 label linux text //文本模式安装 kernel vmlinuz append text initrd=initrd.img method=ftp://192.168.10.51/centos7 label linux rescue //进入救援模式 kernel vmlinuz append rescue initrd=initrd.img method=ftp://192.168.10.51/centos7

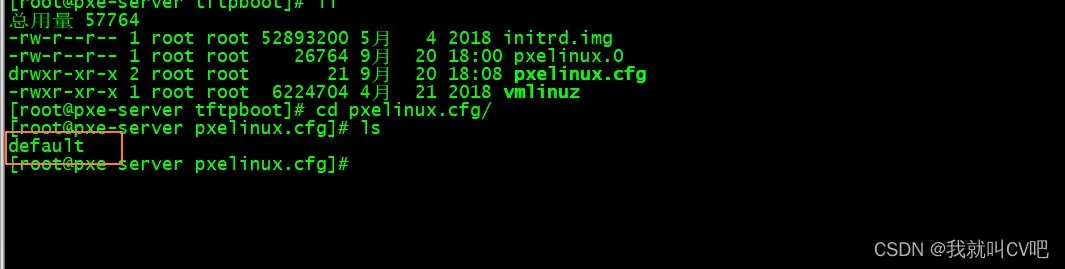

（15）修改isolinux.cfg权限，并且移动到pxelinux.cfg目录下重命名为default
chmod 644 isolinux.cfg mv isolinux.cfg pxelinux.cfg/default
（16）关闭防火墙
systemctl stop firewalld setenforce 0

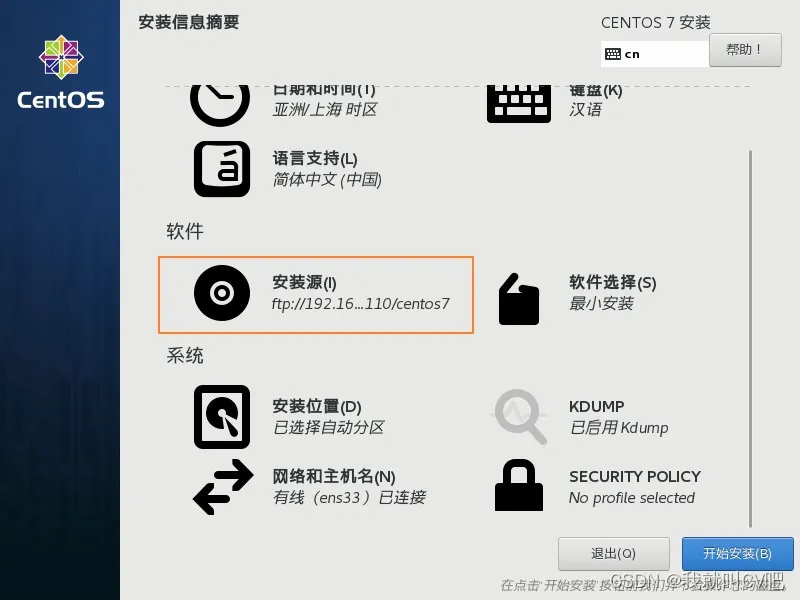

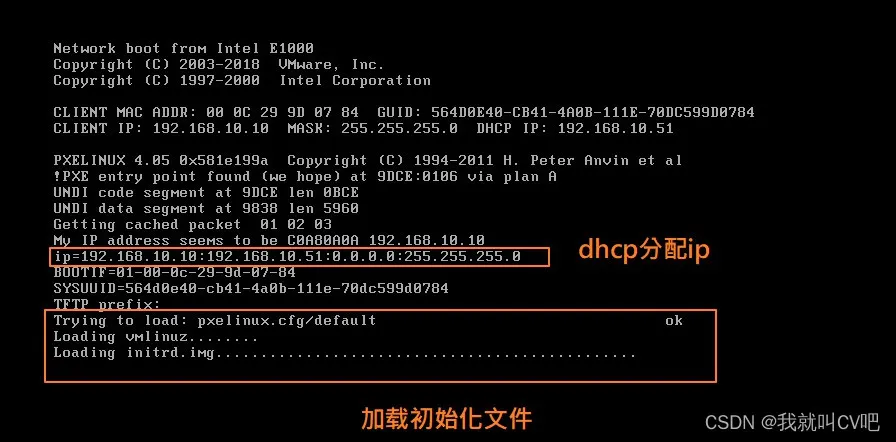

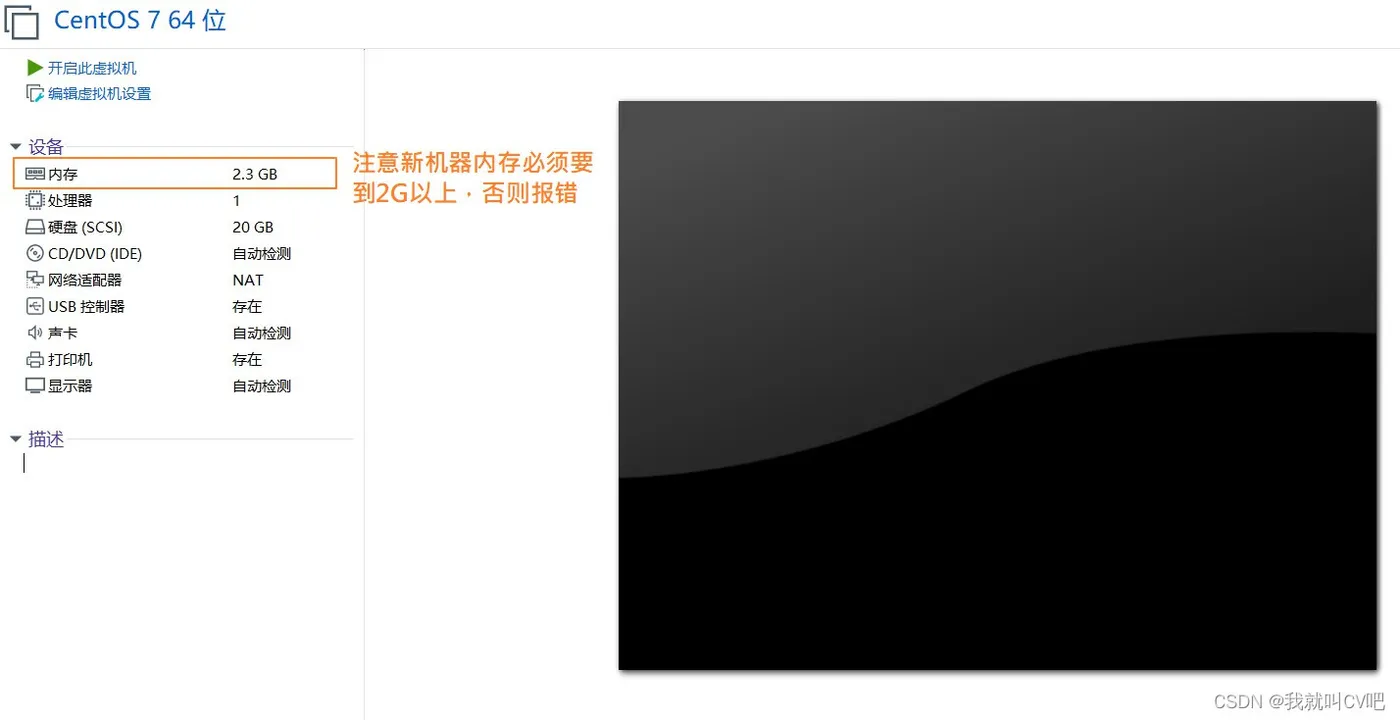

（17）新建一个虚拟机测试,注意一定要将内存设置到2G以上

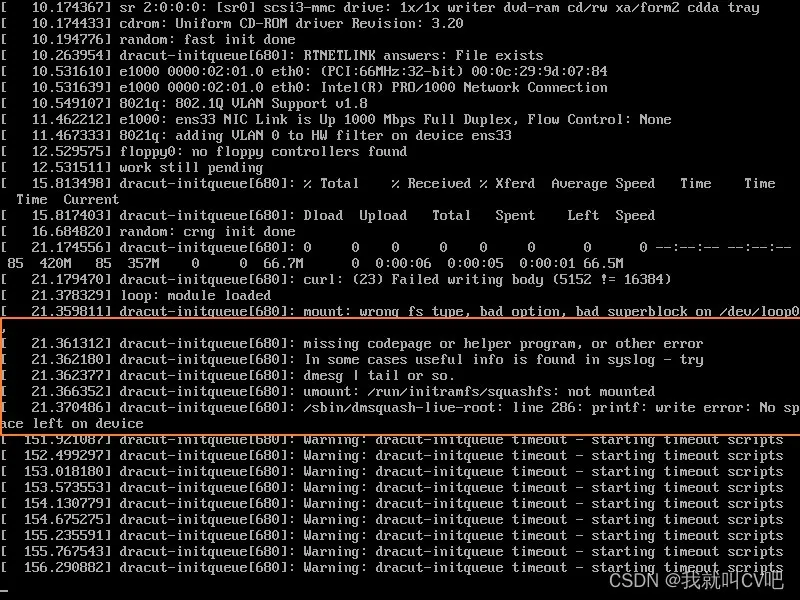

报如下错误：安装不上

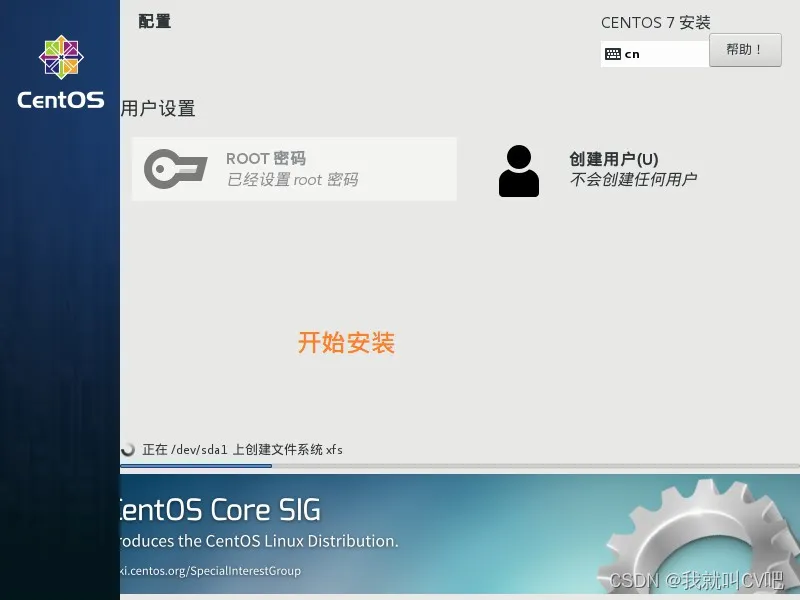

安装步骤省略
PXE远程自动装机

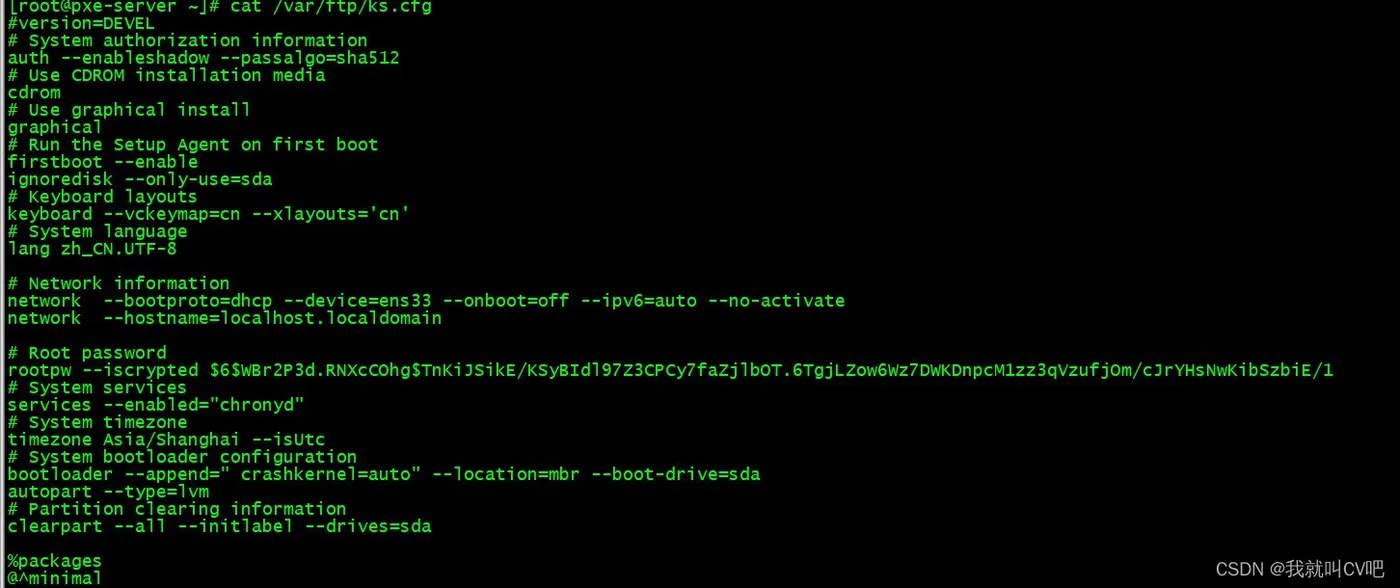

（1）将/root/anaconda-ks.cfg复制到/var/ftp/ks.cfg
touch /var/ftp/ks.cfg cat /root/anaconda-ks.cfg >/var/ftp/ks.cfg

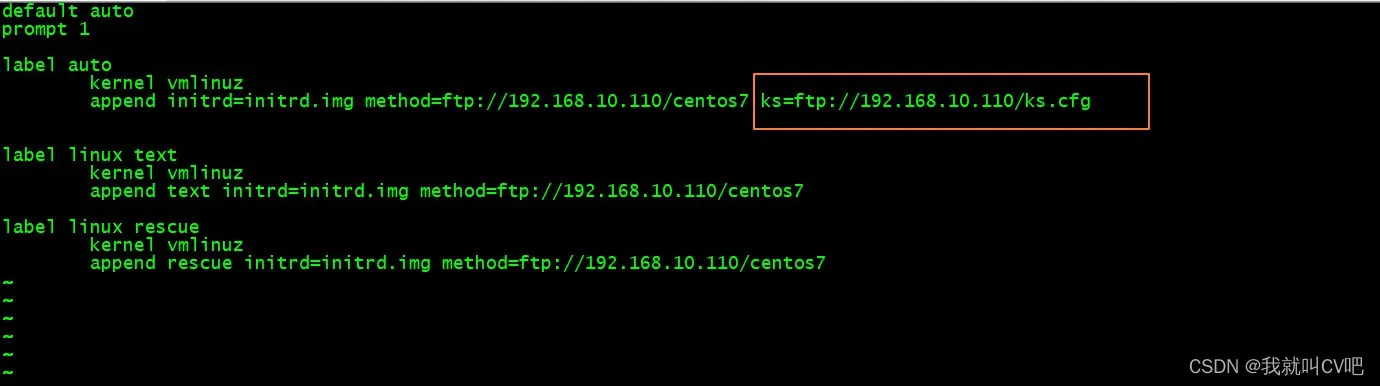

（2）编辑/var/lib/tftpboot/pxelinux.cfg/default文件
加上：ks=ftp://192.168.10.110/ks.cfg #修改你们自己的网段

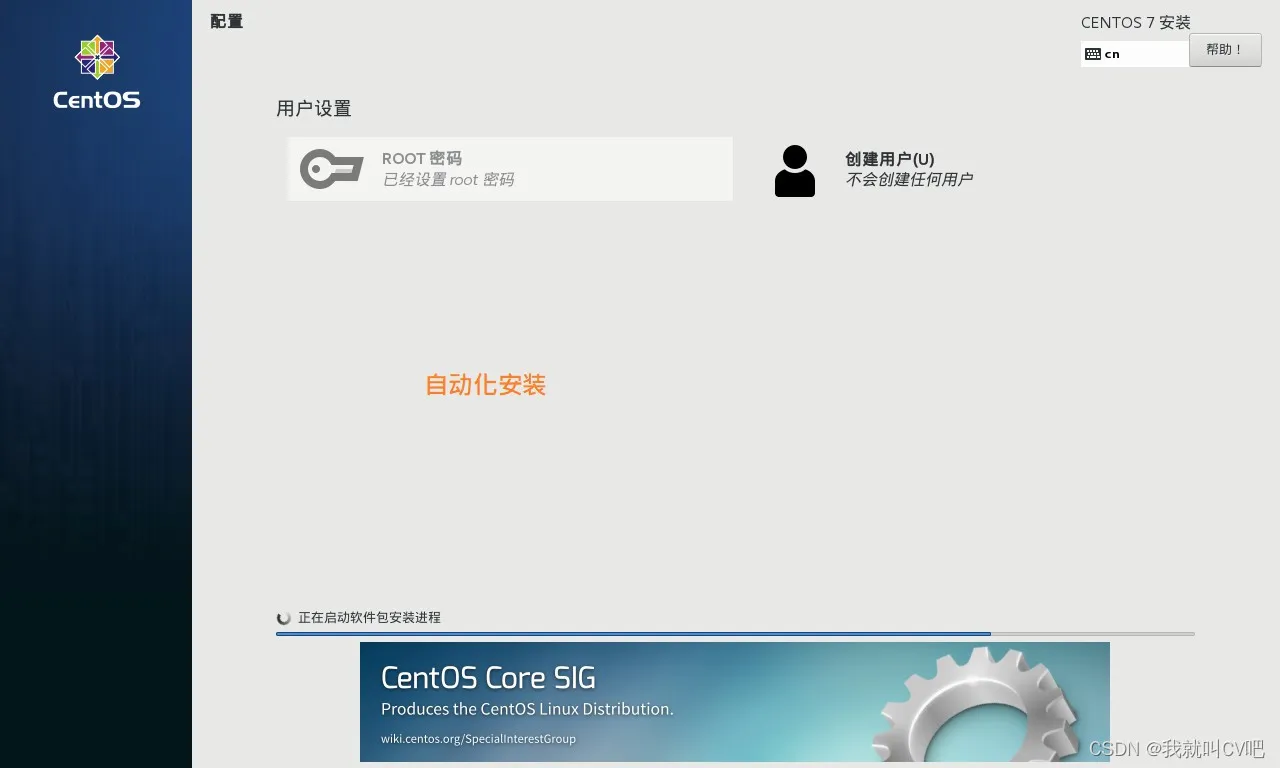

（3）新建虚拟机测试，也是注意内存要2G以上
PXE实现不同网段的装机

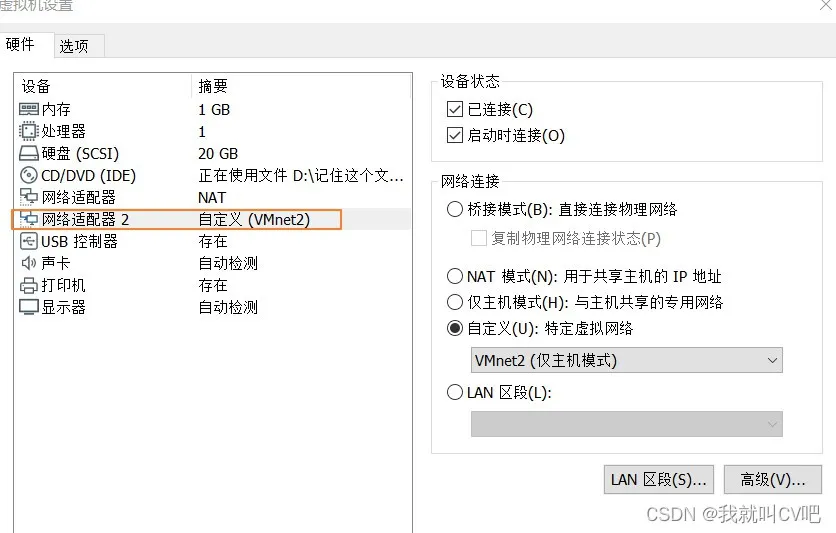

（1）pxe-server新添加网卡2

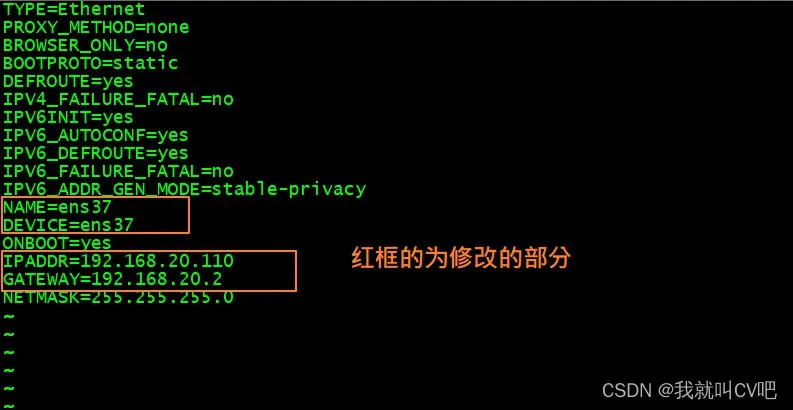

（2）复制网卡配置文件，编辑，根据新增网卡的网段进行修改
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-B29lVVNM-1666760475873)(images/21.jpg)]

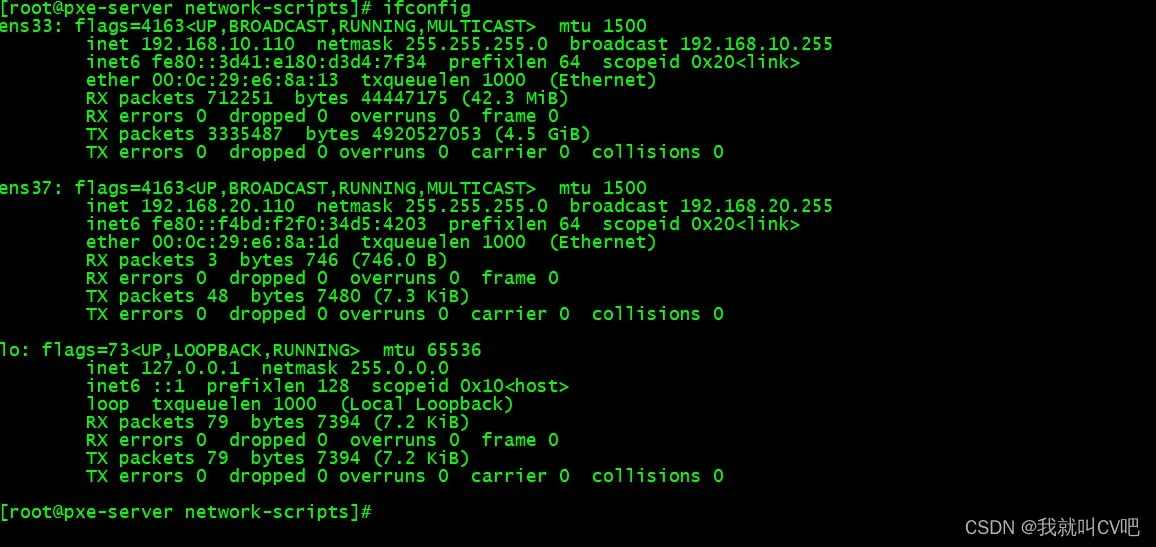

（3）重启网络
systemctl restart network

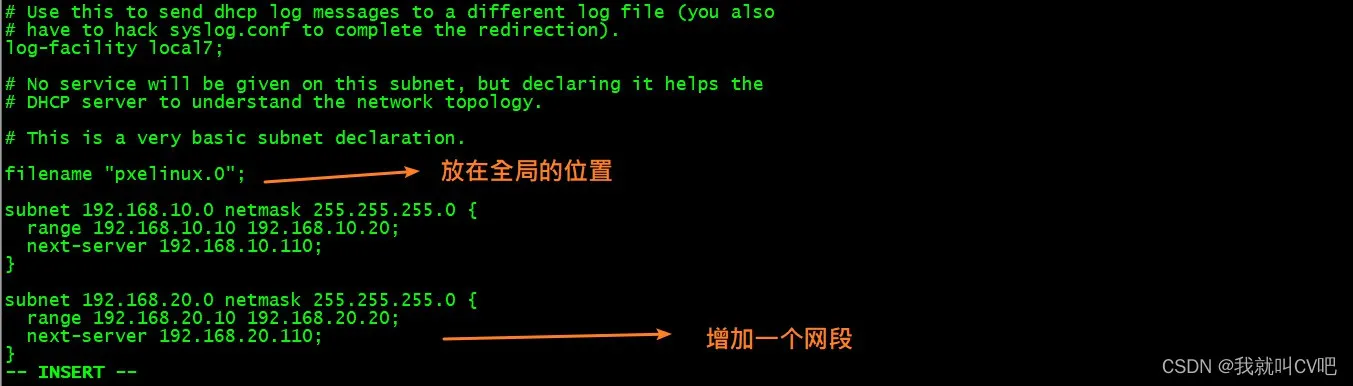

（3）编辑dhcpd.conf文件
filename "pxelinux.0"; subnet 192.168.10.0 netmask 255.255.255.0 { range 192.168.10.10 192.168.10.20; next-server 192.168.10.110; } subnet 192.168.20.0 netmask 255.255.255.0 { range 192.168.20.10 192.168.20.20; next-server 192.168.20.110; }
（4）重启dhcp
systemctl restart dhcpd

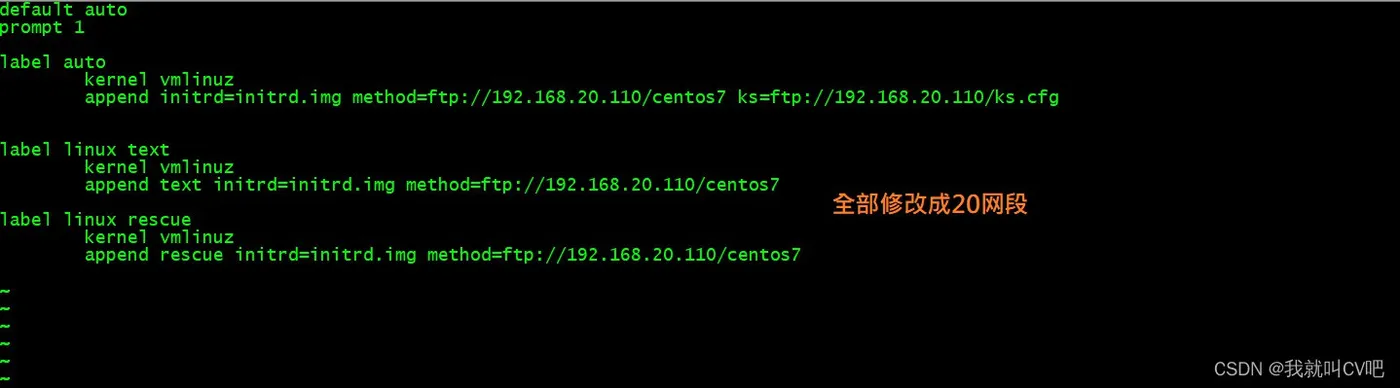

（5）创建20网段的初始化文件

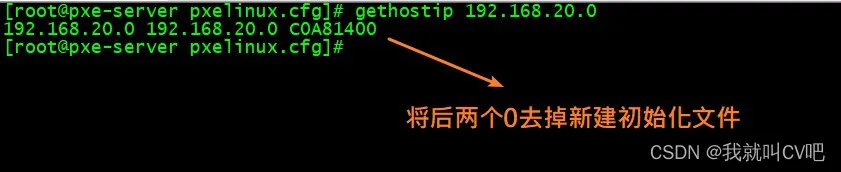

gethostip 192.168.20.0 #查询20网段的初始化文件命名
touch C0A814 cat default >C0A814 vi C0A814

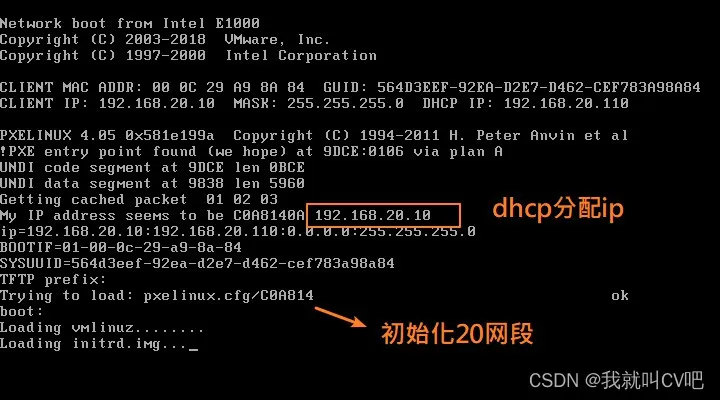

（6）新增机器测试，注意网段选成新加的网段
