由于每次代码都是在原有程序上修改，因此除了新建项目，不然一般会在学完后统一展示代码。

提示：具体项目创建流程和注意事项见QT 学习笔记（一）

提示：具体项目准备工作和细节讲解见QT 学习笔记（二）

一、绘图

• 生成一个新的项目，具体步骤过程见提示。

1. 理论知识储备

使用 QT 画图的操作比较类似对文件进行操作，不会太难，控件较多。

QT 的绘图系统允许使用相同的 API 在屏幕和其它打印设备上进行绘制。

整个绘图系统基于 QPainter，QPainterDevice 和 QPaintEngine 三个类。

QPainter 是用来执行绘制的操作；

QPaintDevice 是一个二维空间的抽象，这个二维空间允许QPainter在其上面进行绘制，也就是QPainter工作的空间；

QPaintEngine 提供了画笔（QPainter）在不同的设备上进行绘制的统一的接口。QPaintEngine 类应用于 QPainter 和 QPaintDevice 之间，通常对开发人员是透明的。除非需要自定义一个设备，否则是不需要关心 QPaintEngine 这个类的。

因此，我们可以把 QPainter 理解成画笔；把 QPaintDevice 理解成使用画笔的地方，比如纸张、屏幕等；而对于纸张、屏幕而言，肯定要使用不同的画笔绘制，为了统一使用一种画笔，我们设计了 QPaintEngine 类，这个类让不同的纸张、屏幕都能使用一种画笔。

下图给出了这三个类之间的层次结构:

• 由这个层次结构可知，QT 的绘图系统实际上是，使用 QPainter 在 QPainterDevice 上进行绘制，它们之间使用 QPaintEngine 进行通讯（也就是翻译 QPainter 的指令）。

2. 画背景图

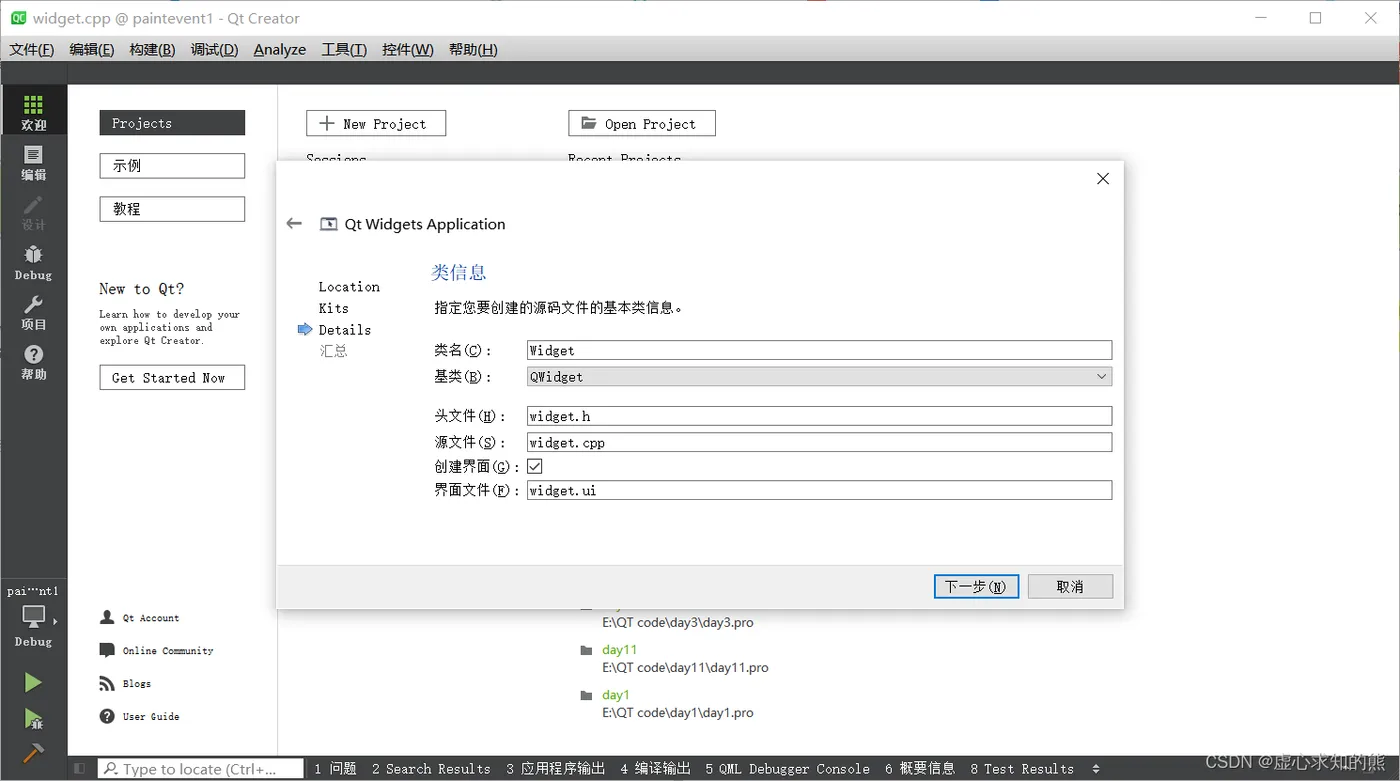

在使用 QT 进行窗口绘图时，一定要选择 QWidget。

在绘图事件当中，我们需要注意的是：

（1） 在主窗口头文件 widget.h 当中的 protected 下进行重写绘图事件的定义。

（2） 如果我们想要在窗口绘图，就必须放在绘图事件里实现。

（3） 当窗口需要重绘的时候，也就是窗口的状态发生改变，就像我们点击按钮，调整窗口的大小使其发生变化等操作，绘图事件会内部自动调用。

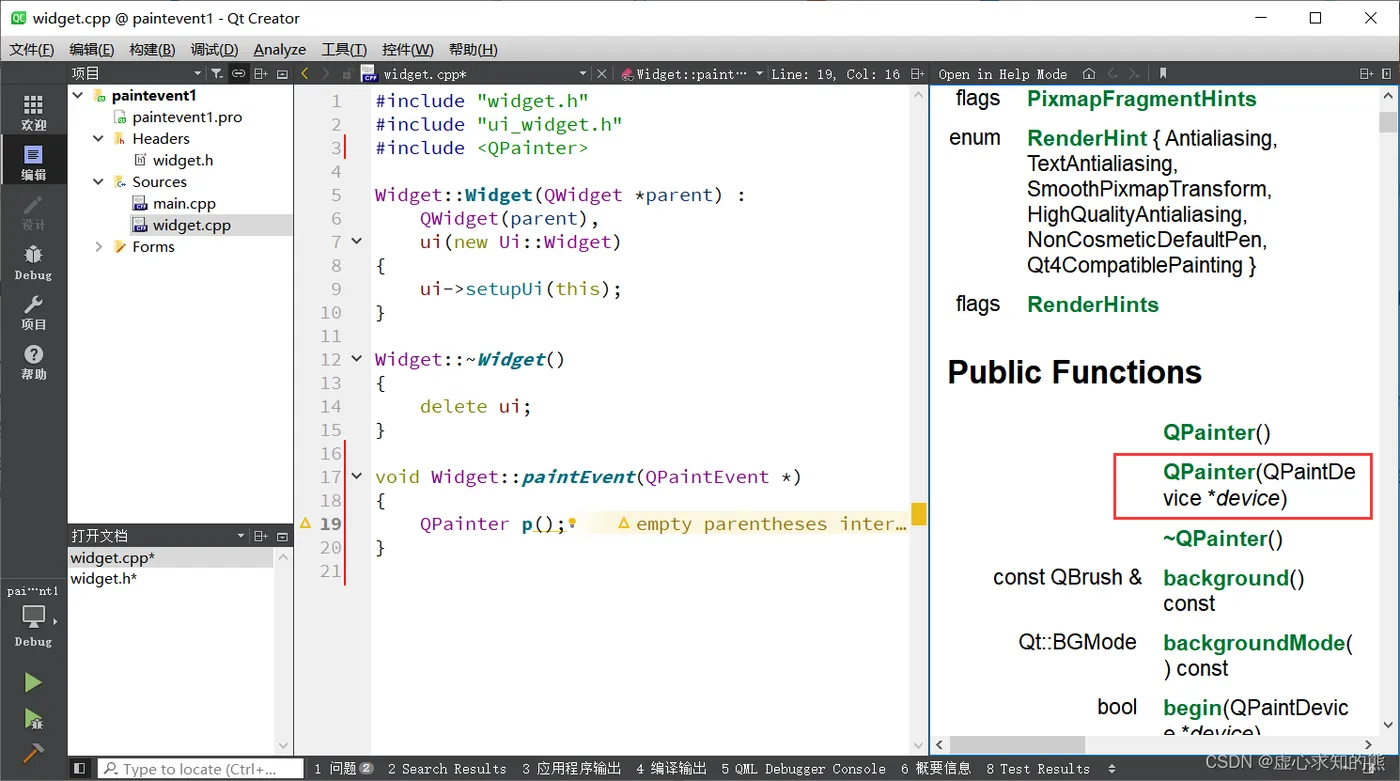

当我们进行绘图事件构造函数的编写时，通过调用帮助文档（如下图所示），得知需要指定一个绘图设备，指定当前设备使用 this 指针即可。

对于绘图事件当中，绘图设备的指定有如下方法：

方法一：QPainter p(this)；然后直接进行绘图操作。

方法二：首先，创建画家对象 QPainter p；然后指定当前窗口为绘图设备 p.begin(this)；但是需要在结束时使用 p.end()；在 begin 和 end 之间进行绘图操作，p.drawxxx()。

在上述工作完成后，开始进行背景图的绘制。背景图的绘制函数为：

   //画背景图

    //画背景图
    p.drawPixmap(0,0,width(),height(),QPixmap("../tuoian/5.jpg"));
    //p.drawPixmap(rect(),QPixmap("../tuoian/5.jpg"));

在我们一般背景图的绘制过程当中，通常是窗口有多大就绘制多大。因此，从 0，0 坐标开始，也就是窗口的左上角，然后选择窗口的宽度函数 width() 和窗口的高度函数 height()，最后定义图片的标签，这里需要注意的是，图片所在的路径要与代码所在的上一级路径相同，不要放到代码所在的文件夹当中，除非是资源，否则会看不到图片。路径放置如下图所示：

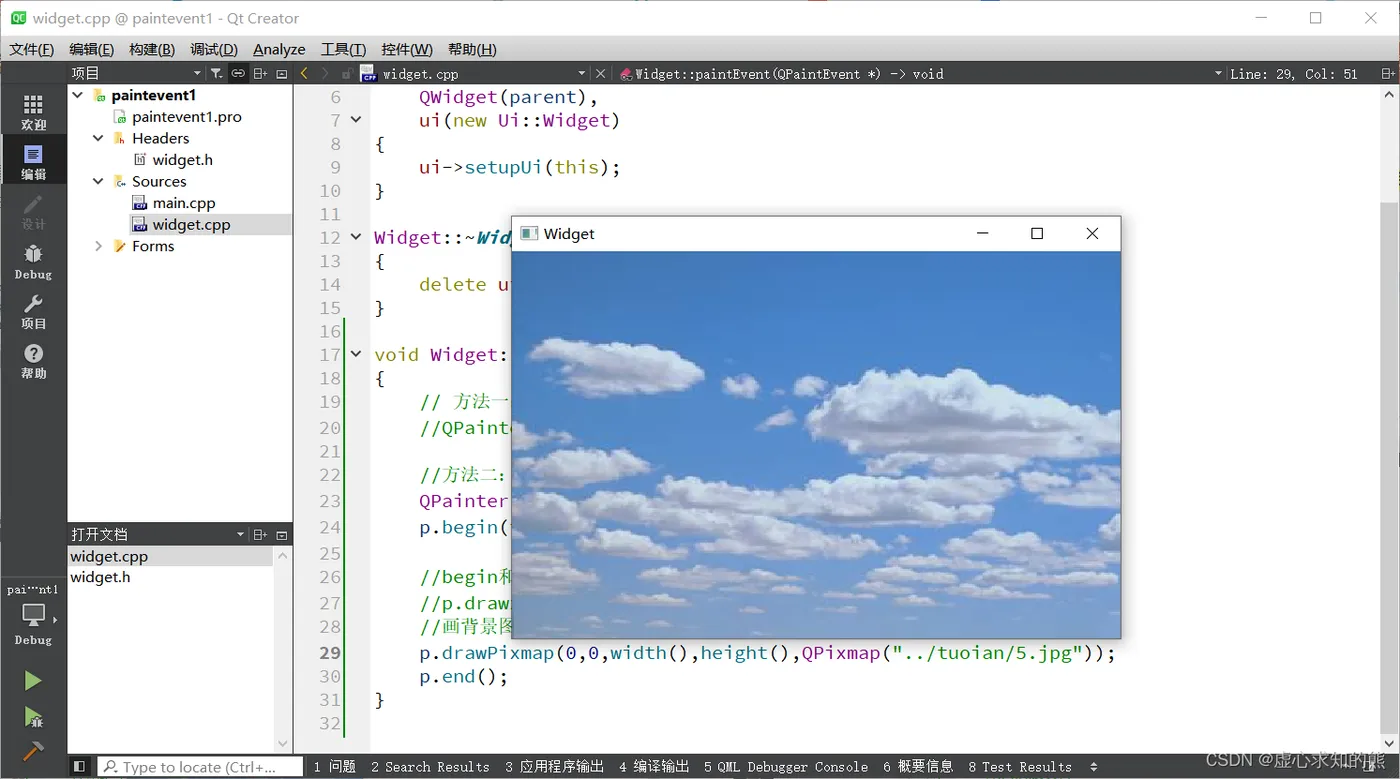

得到如下实现结果：

当我们用鼠标更改图片大小时，背景图不会发生变化。

3. 简单绘图

• 记住要先画背景，在画其他的，否则会被背景覆盖。
• 在绘图函数中不要进行太过于复杂的数据处理，否则程序运行很慢。
• 画直线：这四个参数分别表示起点的 x 坐标和 y 坐标，终点的 x 坐标和 y 坐标。

    //画直线
    p.drawLine(50,50,150,50);
    p.drawLine(50,50,50,150);

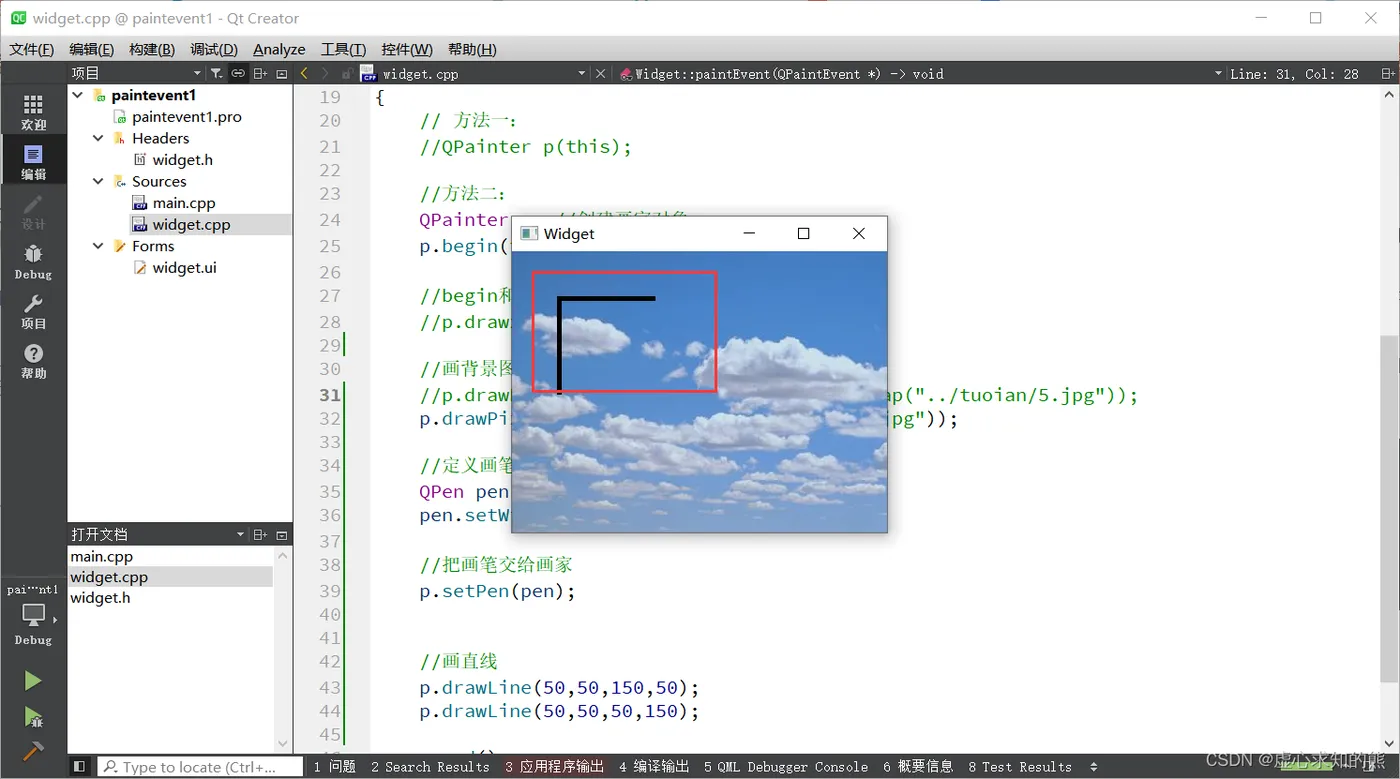

• 在这里，我们发现画的直线有点窄，可能会导致在实际情况当中看不清。因此，我们要定义一个画笔。
• 画笔：画笔的头文件是 QPen ，这里的宽度单位是像素。当设置好画笔的线宽之后，仍需将把画笔交给画家，这样我们设置的线宽才会发生作用。

    //定义画笔
    QPen pen;
    pen.setWidth(5);//设置线宽
    //把画笔交给画家
    p.setPen(pen);

• 除了对线宽进行设置外，还可以对线的颜色、样式等属性进行设置（具体现象不做演示，只讲方法）。

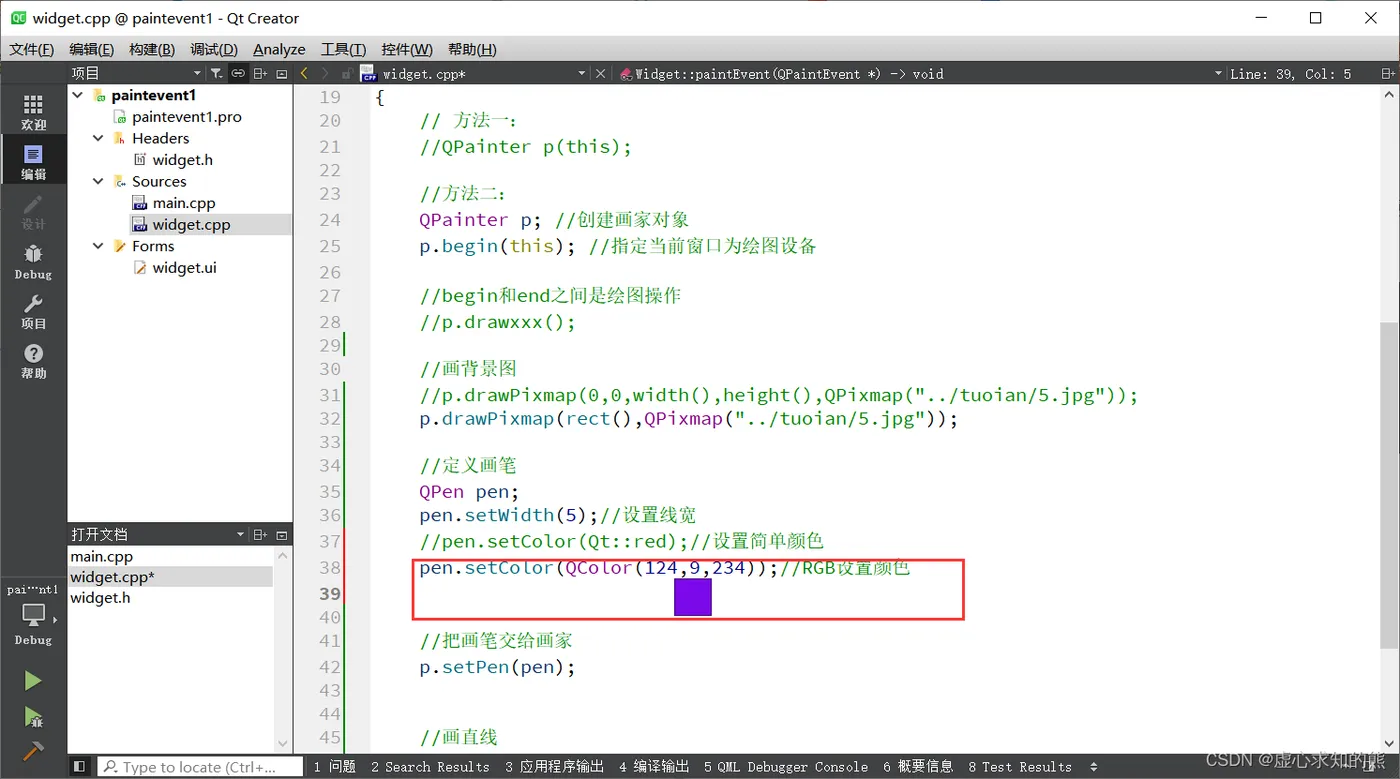

• 颜色有两种设置方法：可以直接使用 red、blue 等简单颜色；也可以使用 RGB 对颜色进行设置（这里有一个小技巧，我们可以将鼠标放到设置的颜色上，就会显现出具体的颜色）。

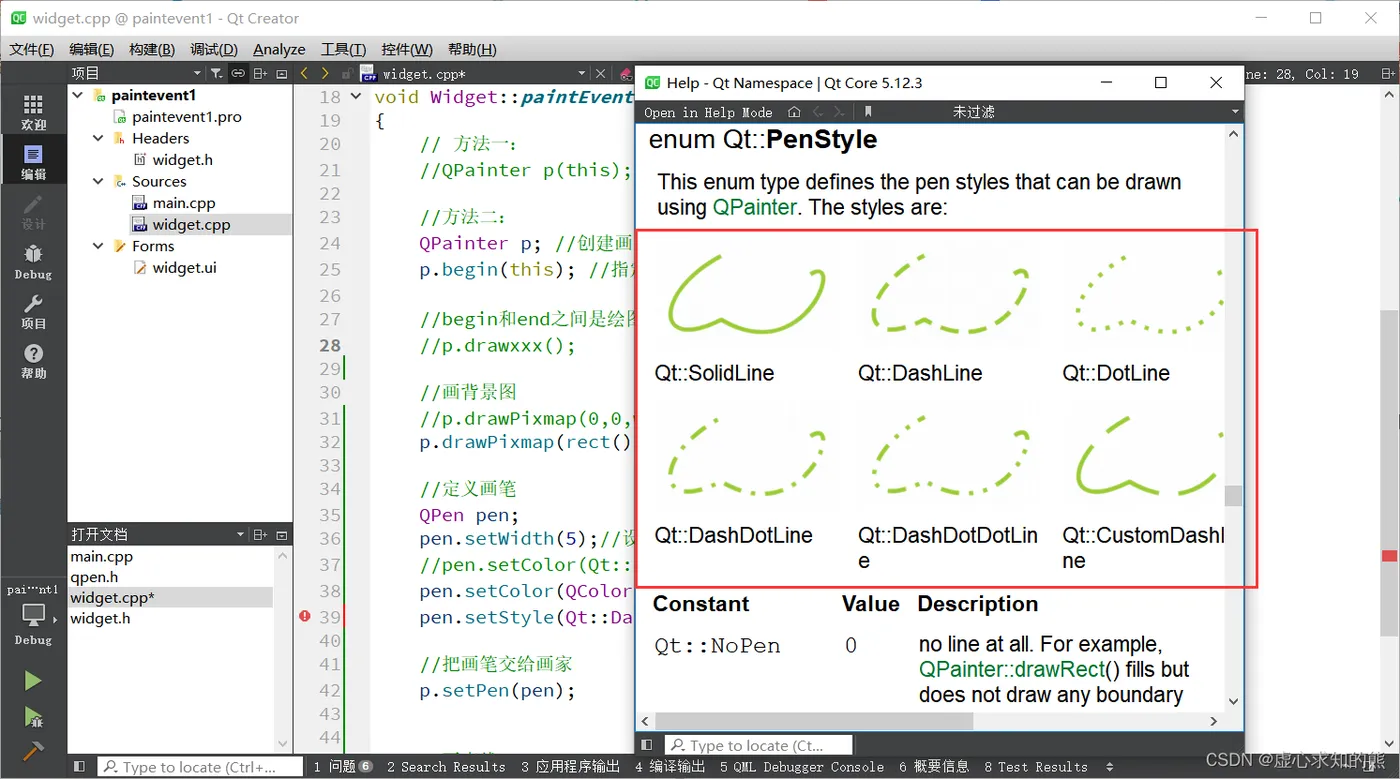

• 样式可以通过调用帮助文档，选择我们所需要的（其他的属性也是一样的道理，通过 f1 调用帮助文档查看即可）。

画图形：

p.drawRect() 是矩形绘画函数，其参数分别表示起点的 x 坐标，起点的 y 坐标，矩形的长度，矩形的宽度（起点坐标是相对于窗口的右上角而言的）。

p.drawEllipse() 是圆形绘画函数，其参数分别表示圆心所在点的坐标，水平上圆的半径，垂直上圆的半径（当水平半径和垂直半径相同时就是圆，不同就是椭圆）

    //画矩形
    p.drawRect(150,150,100,50);
    //画圆
    p.drawEllipse(QPoint(150,150),50,25);

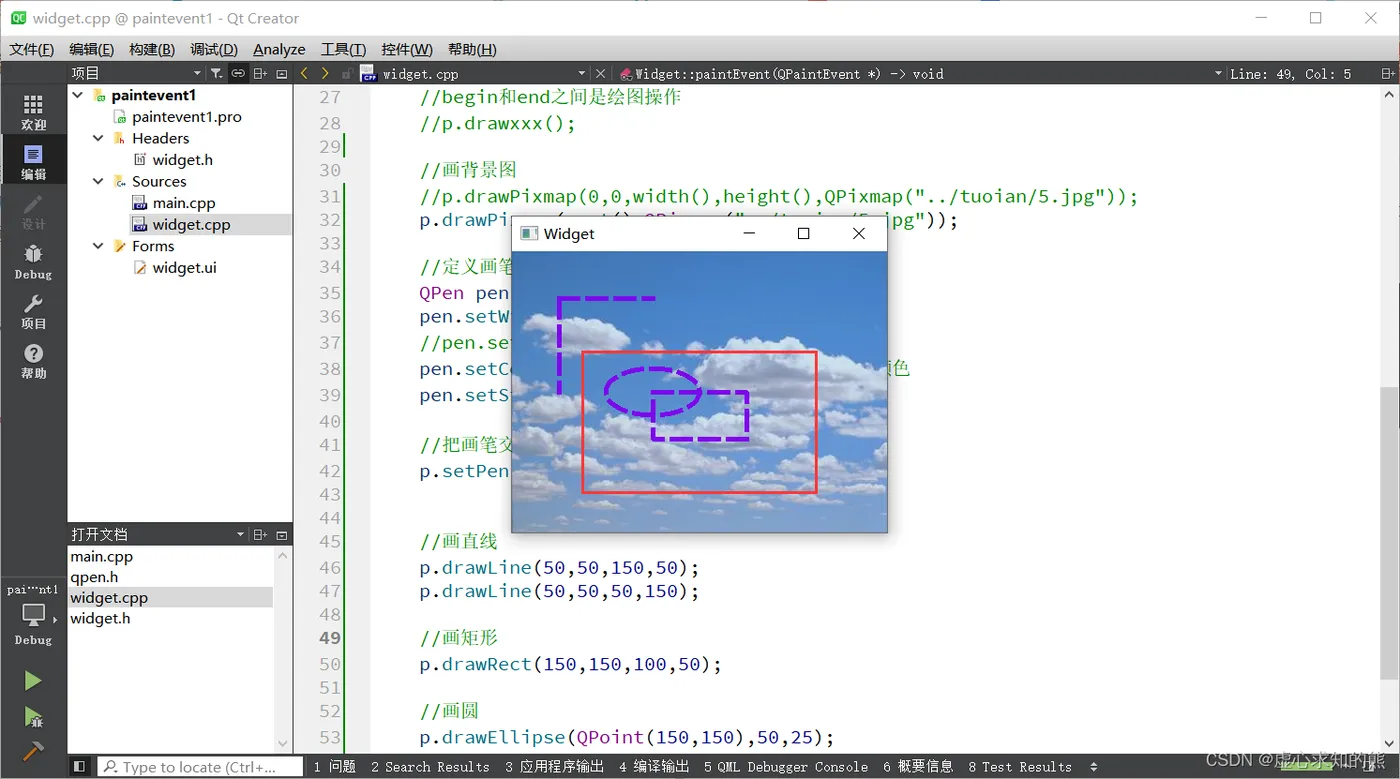

• 在这里我们发现，只有所画图形的轮廓，如果我们想要将其内部进行填充，就需要使用画刷工具。

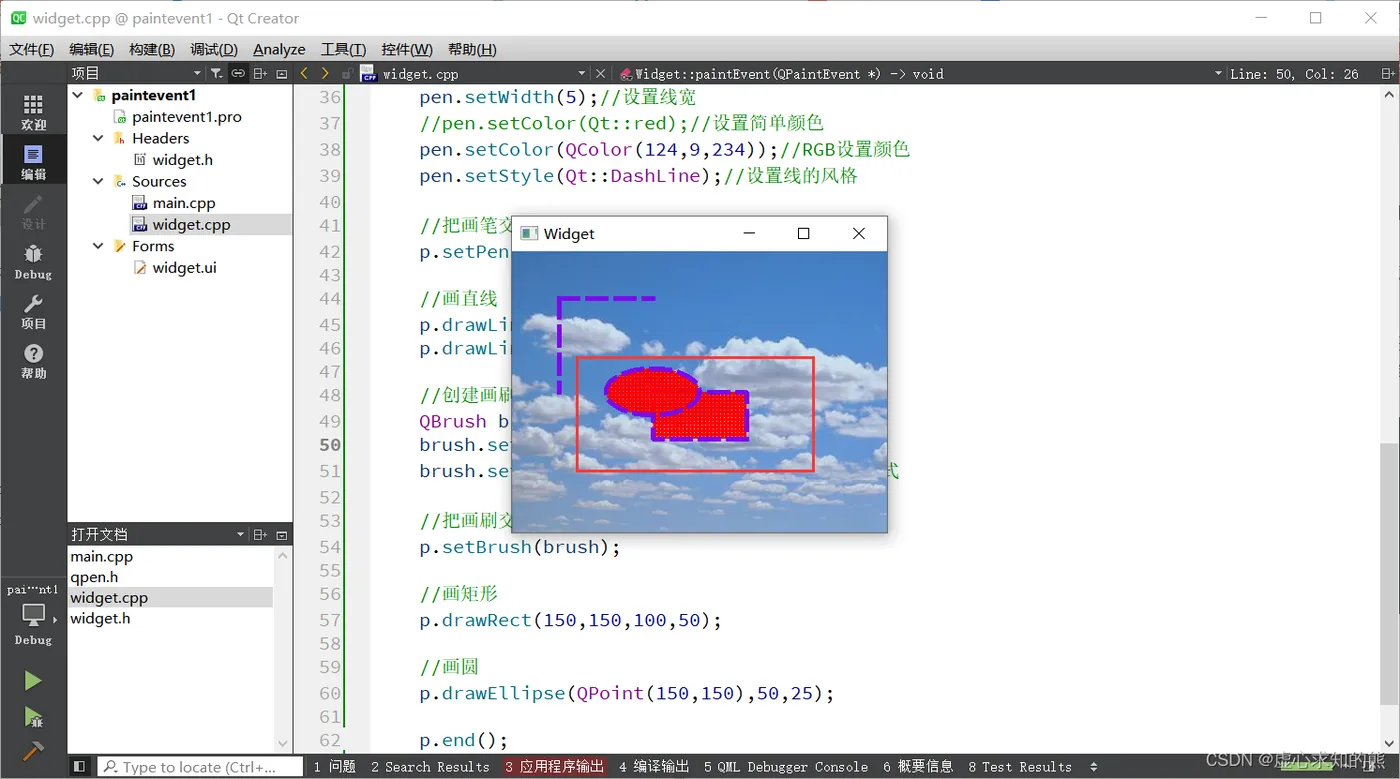

• 画刷：画刷的头文件是 QBrush 。画刷的颜色和样式设置方法与画笔相同，在此就不过多赘述了。将画刷的各项属性设置完成后，还需将画刷交给画家，这样子才可以正确使用。

    //创建画刷对象
    QBrush brush;
    brush.setColor(Qt::red);//设置简单颜色
    brush.setStyle(Qt::Dense1Pattern);//设置样式
    //把画刷交给画家
    p.setBrush(brush);

4. 手动刷新窗口

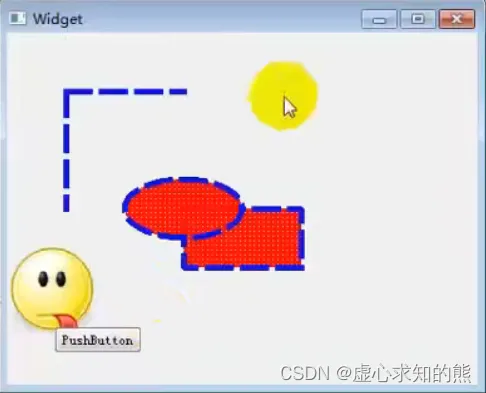

手动刷新窗口，需要我们对窗口进行重绘。其现象应该是当我们按下按钮，整个窗口进行重绘，图形按指定方式进行移动，因此，要先在 ui 界面上放置一个按钮，并将按钮转到槽函数，单击 on_pushButton_clicked() 函数即可。代码和实现现象如下所示：

void Widget::on_pushButton_clicked()
{
    x+=20;//每点击一下水平向右移动20
    if(x>width())
    {
        x=0;
    }
    //刷新窗口，让窗口重绘，整个窗口都刷新
    update();//间接调用paintEvent()
}

这里需要注意的是，update() 不要放在 paintEvent() 函数下，否则会造成死循环。

二、绘图实现代码

1. 主窗口头文件 widget.h

#ifndef WIDGET_H
#define WIDGET_H
#include <QWidget>
namespace Ui {
class Widget;
}
class Widget : public QWidget
{
    Q_OBJECT
public:
    explicit Widget(QWidget *parent = nullptr);
    ~Widget();
protected:
    //重写绘图事件，虚函数
    //如果在窗口绘图，必须放在绘图事件里实现
    //绘图事件内部自动调用，窗口需要重绘的时候（窗口状态改变，例如：点击按钮，窗口大小变化）
    void paintEvent(QPaintEvent *);
private slots:
    void on_pushButton_clicked();
private:
    Ui::Widget *ui;
    int x;
};
#endif // WIDGET_H

2. 主窗口头文件 widget.cpp

#include "widget.h"
#include "ui_widget.h"
#include <QPainter>
#include <QPen>
#include <QBrush>
Widget::Widget(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::Widget)
{
    ui->setupUi(this);
    x=0;//初始坐标设置为0
}
Widget::~Widget()
{
    delete ui;
}
void Widget::paintEvent(QPaintEvent *)
{
    // 方法一：
    //QPainter p(this);
    //方法二：
    QPainter p; //创建画家对象
    p.begin(this); //指定当前窗口为绘图设备
    //begin和end之间是绘图操作
    //p.drawxxx();
    //画背景图
    p.drawPixmap(0,0,width(),height(),QPixmap("../tuoian/5.jpg"));
    //p.drawPixmap(rect(),QPixmap("../tuoian/5.jpg"));
    //定义画笔
    QPen pen;
    pen.setWidth(5);//设置线宽
    //pen.setColor(Qt::red);//设置简单颜色
    pen.setColor(QColor(124,9,234));//RGB设置颜色
    pen.setStyle(Qt::DashLine);//设置线的风格
    //把画笔交给画家
    p.setPen(pen);
    //画直线
    p.drawLine(50,50,150,50);
    p.drawLine(50,50,50,150);
    //创建画刷对象
    QBrush brush;
    brush.setColor(Qt::red);//设置简单颜色
    brush.setStyle(Qt::Dense1Pattern);//设置样式
    //把画刷交给画家
    p.setBrush(brush);
    //画矩形
    p.drawRect(150,150,100,50);
    //画圆
    p.drawEllipse(QPoint(150,150),50,25);
    //画运动图形
    p.drawPixmap(x,180,80,80,QPixmap("‪../tuoian/6.jpg"));
    p.end();
}
void Widget::on_pushButton_clicked()
{
    x+=20;//每点击一下水平向右移动20
    if(x>width())
    {
        x=0;
    }
    //刷新窗口，让窗口重绘，整个窗口都刷新
    update();//间接调用paintEvent()
}
