数码管

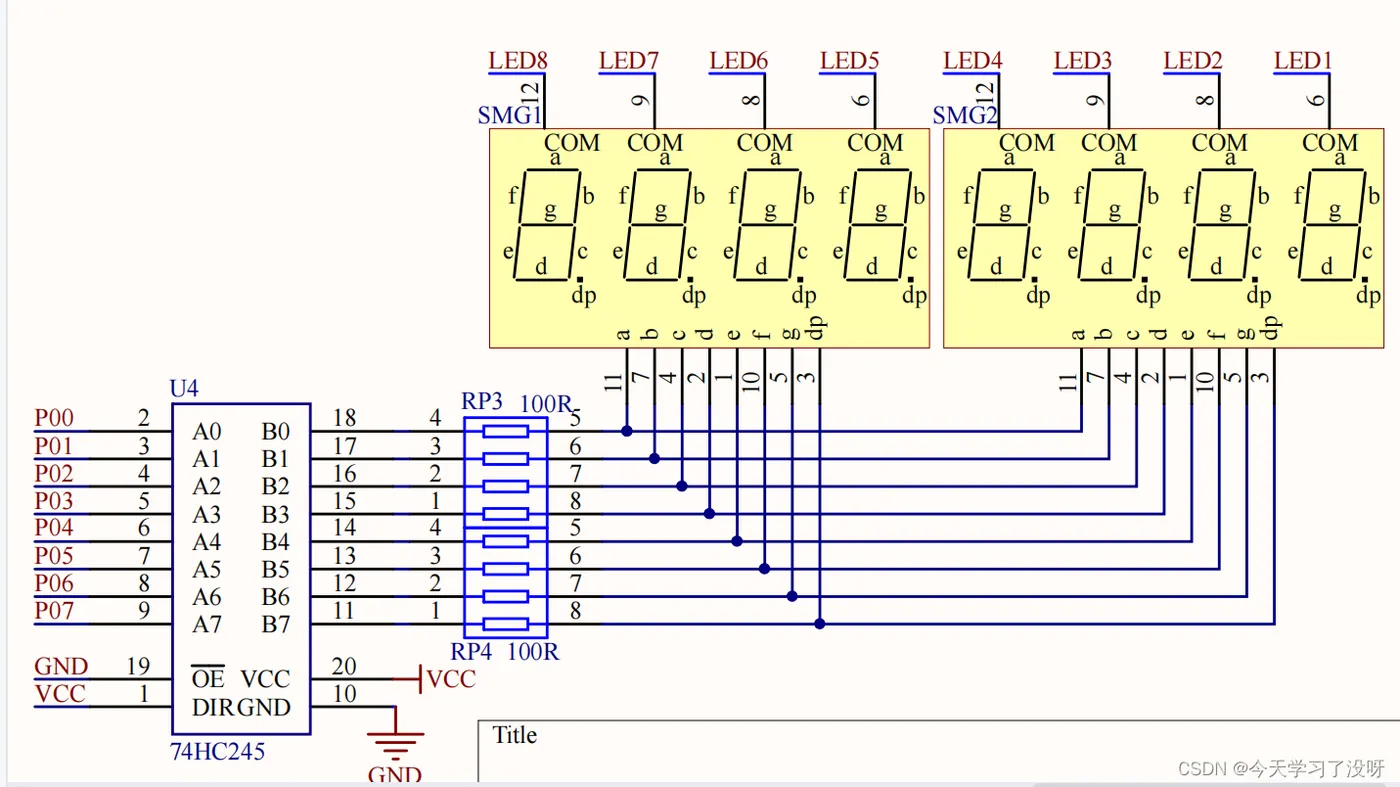

普中-2&普中-3&普中-4开发板原理图
两个四位共阴极数码管

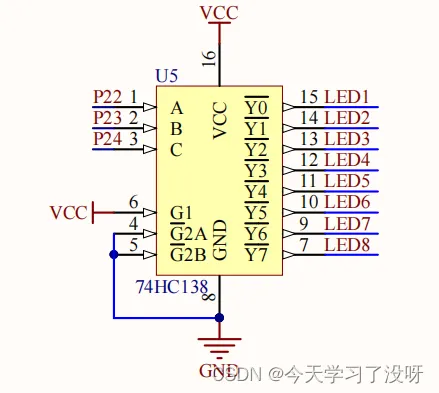

74HC138译码器（三线控八线，节省单片机I/O口占用）
点亮一个数码管，只需给I/O口一个高电平，一个低电平，由于此单片机（型号：STC89C52RC）数码管是共阴极连接，我们只需给I/O口一个高电平（即给1），就可以点亮了
晶体管LED从左边到右边依次为LED8、LED7……LED1
138译码器P2_4、P2_3、P2_2由高位到低位，如下编码就是选中LED位置（段选）
8（111） 7（110） 6（101） 5（100） 4（011） 3（010） 2（001） 1（000）
1. switch (location) { //选中LED位置 2. 3. case 0:P2_4 = 1;P2_3 = 1;P2_2 = 1;break;//第一位数码管 4. case 1:P2_4 = 1;P2_3 = 1;P2_2 = 0;break; 5. case 2:P2_4 = 1;P2_3 = 0;P2_2 = 1;break; 6. case 3:P2_4 = 1;P2_3 = 0;P2_2 = 0;break; 7. case 4:P2_4 = 0;P2_3 = 1;P2_2 = 1;break; 8. case 5:P2_4 = 0;P2_3 = 1;P2_2 = 0;break; 9. case 6:P2_4 = 0;P2_3 = 0;P2_2 = 1;break; 10. case 7:P2_4 = 0;P2_3 = 0;P2_2 = 0;break;//第八位数码管 11. }
为了在对应位置显示想要的数字和字母，我们要把数字字母写出来

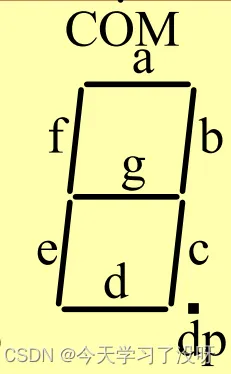

先截取一位数码管原理图，相当于由八个发光二极管组成 ，对应的数字或字母，给 1 是亮

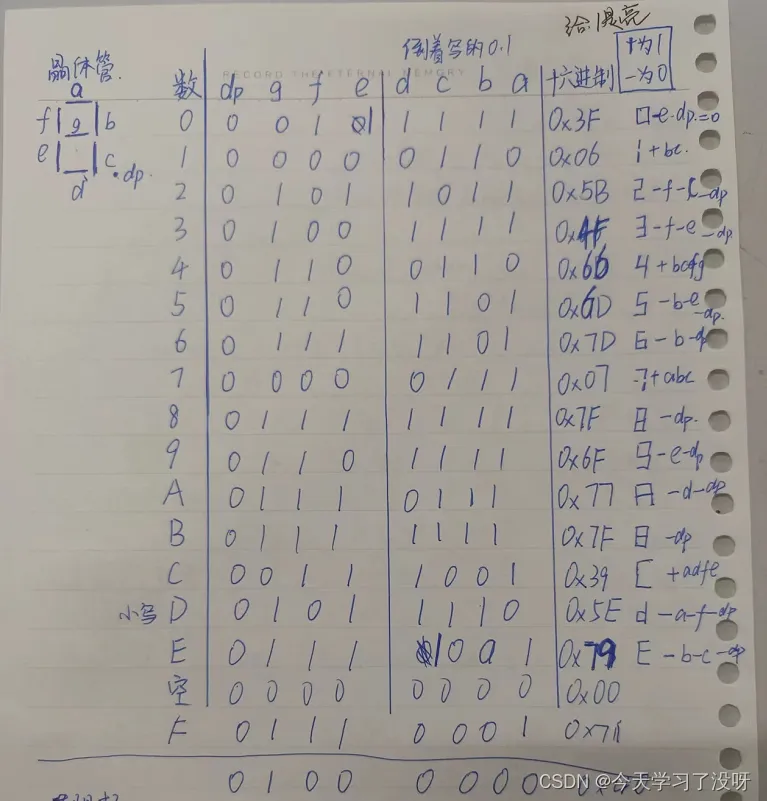

选中的顺序依次为dp.g.f.e.d.c.b.a
总结一下：

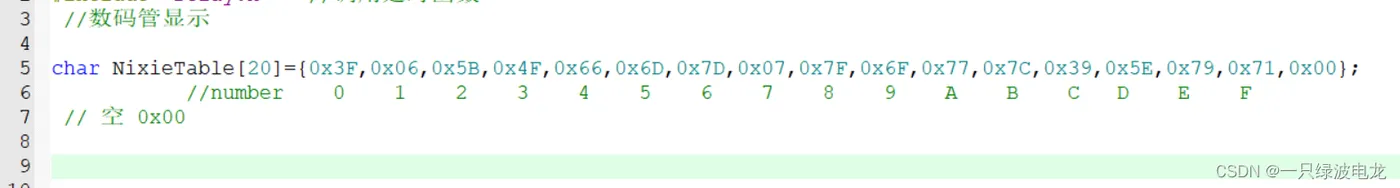

1. //共阴极数码管段码表 2. char NixieTable[20]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x00}; 3. //number 0 1 2 3 4 5 6 7 8 9 A B C D E F 4. // 空 0x00 5. 6. 7. //共阴极数码管段码或上一个0x80，就带小数点了（ |0x80 ） 8. 9. //带小数点 共阴数码管段码 10. unsigned char code Pnumber[] = {0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef,0xf7,0xfc,0xb9,0xde,0xf9,0xf1}; 11.
数码管函数
1. void Delay(int xms) { //@11.0592MHz 2. unsigned char i, j; 3. while (xms--) { 4. i = 2; 5. j = 199; 6. do { 7. while (--j); 8. } while (--i); 9. } 10. } 11. 12. 13. void Nixie(int location,int number)//（位置，数字） 14. { 15. switch(location)//选中LED位置,位选 16. { 17. case 1:P2_4=1;P2_3=1;P2_2=1;break; 18. case 2:P2_4=1;P2_3=1;P2_2=0;break; 19. case 3:P2_4=1;P2_3=0;P2_2=1;break; 20. case 4:P2_4=1;P2_3=0;P2_2=0;break; 21. case 5:P2_4=0;P2_3=1;P2_2=1;break; 22. case 6:P2_4=0;P2_3=1;P2_2=0;break; 23. case 7:P2_4=0;P2_3=0;P2_2=1;break; 24. case 8:P2_4=0;P2_3=0;P2_2=0;break; 25. } 26. P0=NixieTable[number];//数字 27. Delay(1);P0=0x00;//消影清零 28. }
然后在while（1）里调用此函数即可
1. Nixie(1,1); 2. Nixie(2,0); 3. Nixie(3,2); 4. Nixie(4,4); 5. Nixie(5,1); 6. Nixie(6,0); 7. Nixie(7,2); 8. Nixie(8,4);
这样数码管上就会显示1024 1024，想要修改显示内容，自己修改即可了~
