前言
本篇文章我们讲带大家了解光敏电阻的使用
一、光敏电阻介绍

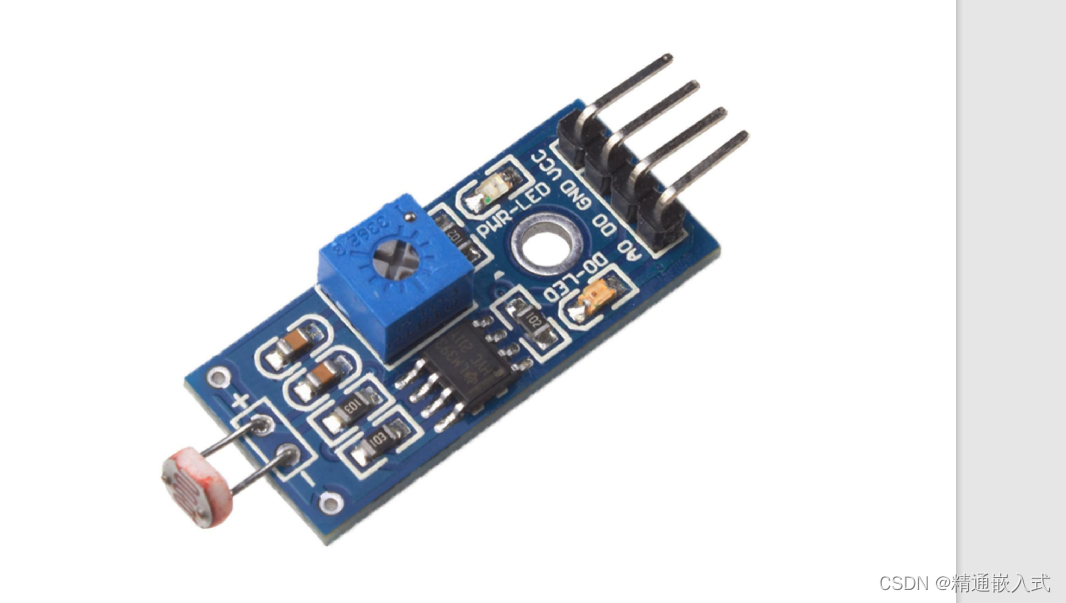

下面是4线光敏电阻实物图
产品接线说明：
1、VCC 接电源正极 3.3-5V
2、GND 接电源负极
3、DO TTL 开关信号输出 (配置为输出模式)
4、AO 模拟信号输出（ADC采样通道)
光敏电阻主要用于检测周围的光照强度，光照强度发生变化那么ADC采样的值也会发送变化。
二、cubeMX配置

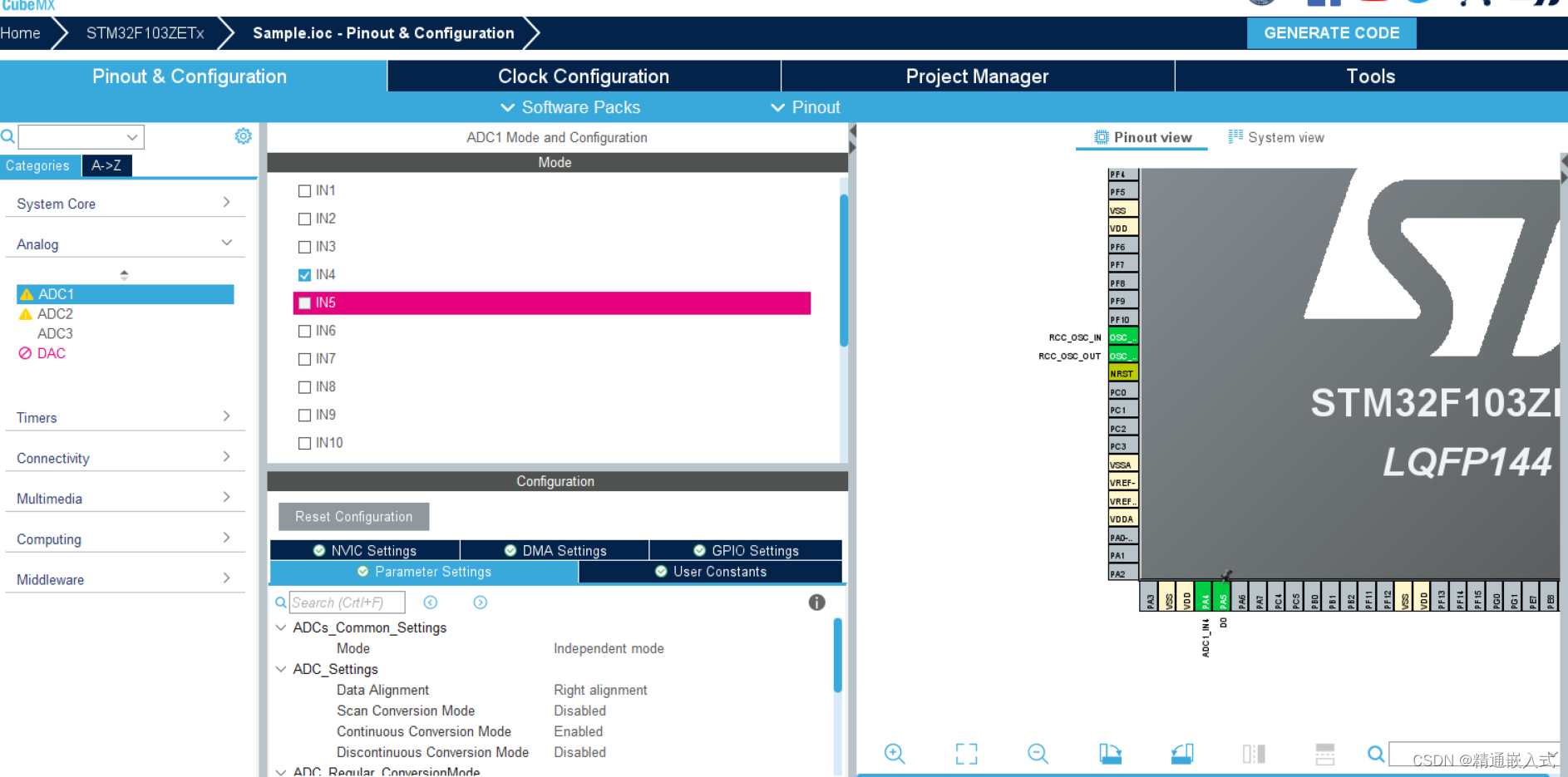

简单的配置我们就不多说了主要是ADC采样的配置
这里我采用的是ADC1通道4所以光敏电阻的A0就应该接在对应的ADC通道上。

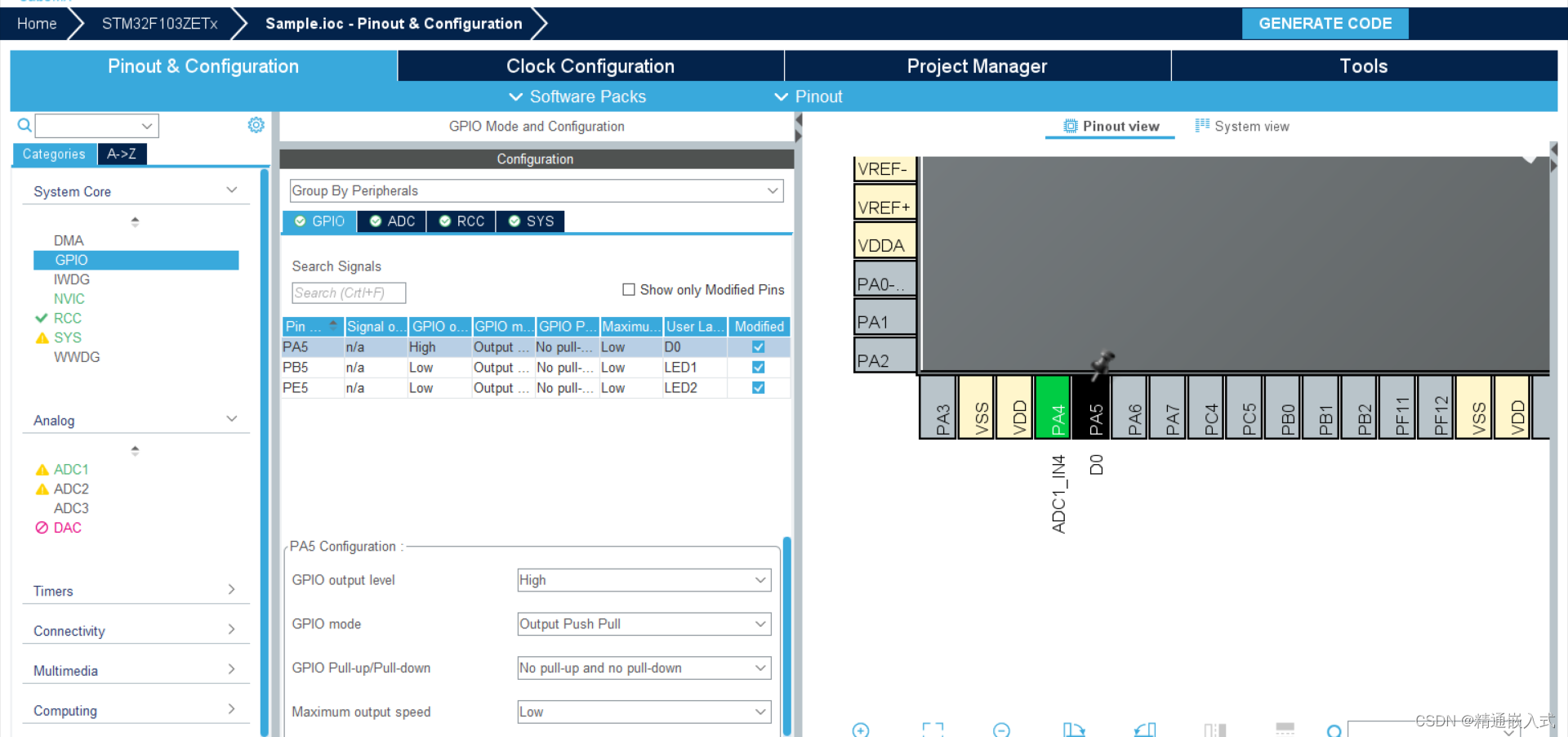

顺便配置一下D0为输出模式用于简单检测光照强度。
三、代码说明
//IO口定义 #define D0_SET() HAL_GPIO_WritePin(D0_GPIO_Port, D0_Pin, GPIO_PIN_SET) #define D0_RESET() HAL_GPIO_WritePin(D0_GPIO_Port, D0_Pin,GPIO_PIN_RESET) //ADC采样数值 typedef struct { u32 adc_vol;//ADC测量的值 float vol;//实际电压值 }RESIST; HAL_ADC_Start_IT(&hadc1);//中断方式开启ADC //ADC回调函数 void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) { resist_data.adc_vol=HAL_ADC_GetValue(hadc);//获取ADC转换结果 resist_data.vol=resist_data.adc_vol*5/4095;//转换为电压值 } //测试函数当电压大于2.5时D0输出低电平光敏电阻上的LED指示灯被点亮 void Resist_Test(void) { if(resist_data.vol>2.5) { D0_RESET(); } else { D0_SET(); } } while(1) { Resist_Test(); }
总结
光敏电阻的使用其实就是ADC采样的使用，大家如果不熟悉ADC采样的话可以看我前面的文章:ADC采样
