2.4 类图
在类图中，类用方框描绘，类之间的静态（永久）关系被描绘成连接方框之间的连线。UML表示法支持以下三种类之间的主要关系类型：关联（association）、整体/部分关系（whole/part relationship）和泛化/特化（generalization/specialization relationship）关系，这些关系如图2-3所示。第四种关系，即依赖关系（dependency relationship），经常被用来表示包之间是如何进行关联的，2.7节将对其进行描述。

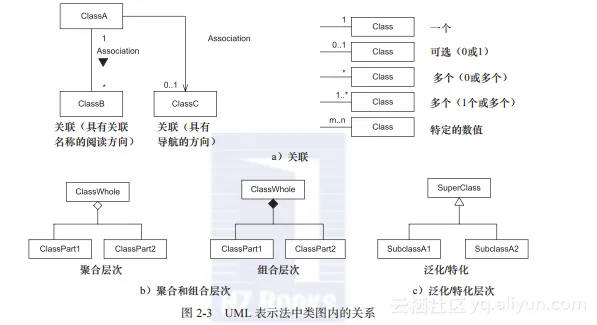

图2-3 UML表示法中类图内的关系
2.4.1 关联
一个关联（association）是两个或多个类之间的一个静态的、结构化的关系。两个类之间的关联被称为二元关联（binary association），它用两个类框之间的连线表示，如图2-3a中连接classA方框和classB方框的连线。一个关联具有一个名字，并且可选择性地具有一个黑色小箭头来表示关联名称的阅读方向。每个连接类的关联线的末端标明关联的多重性（multiplicity），多重性指的是一个类的多少个实例关联到另一个类的一个实例。此外，可以用棍状箭头描绘导航的方向。
一个关联的多重性（multiplicity）指的是一个类的多少个实例可能和另一个类的单个实例有关（如图2-3a的右边）。一个类的多重性可以是一个（1）、可选（0..1）、零或多个（）、一个或多个（1..），或者特定的数值范围（m...n），其中m和n是数值。
2.4.2 聚合和组合层次
聚合和组合层次（aggregation and composition hierarchy）是整体/部分（whole/part）的关系。组合关系（用黑色菱形表示）是一个比聚合关系（用空心菱形表示）更强的整体/部分关系的形式。菱形与聚合或组合中（ClassWhole）的类方框相连接（见图2-3b）。
2.4.3 泛化和特化层次
泛化/特化层次（generalization/specialization hierarchy）是一种继承关系（inheritance relationship）。泛化被描绘为一个连接子类（subclass）到父类（superclass）的具有箭头的连线，箭头与表示父类的方框连接（见图2-3c）。
2.4.4 可见性
可见性（visibility）指类中的一个元素是否在类外可见，如图2-4所示。在类图中描绘可见性是可选的。公有可见性（public visibility）使用+号，表示一个元素在类的外部是可见的。私有可见性（private visibility）使用-号，表示一个元素只在定义它的类的内部是可见的，对于其他类是隐藏的。受保护可见性（protected visibility）使用#号，表示一个元素在定义它的类及其所有子类中是可见的。

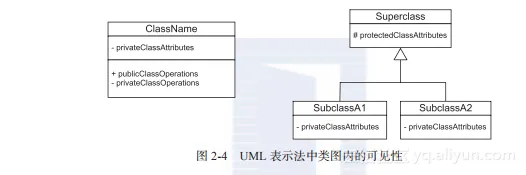

图2-4 UML表示法中类图内的可见性
