3.3　餐饮在线点评系统的业务处理模型

3.3.1　业务处理模型分析
餐饮在线点评系统除查看会员促销活动、查看站内消息等简单业务流程外，相对复杂的业务流程包括管理员注册餐厅，发布餐厅信息，餐厅信息主要包括特色菜、促销活动、团购活动和优惠券信息。
餐厅信息发布后，用户可以在会员门户查看餐厅的特色菜信息，并能对餐厅进行点评。
另外，针对餐厅管理员发布的团购活动，用户可在会员门户进行团购下单操作。对于餐厅管理员发布的优惠券，用户可以在会员门户打印和下载优惠券。
3.3.2　业务处理模型的实现

1. 管理员注册和发布餐厅信息

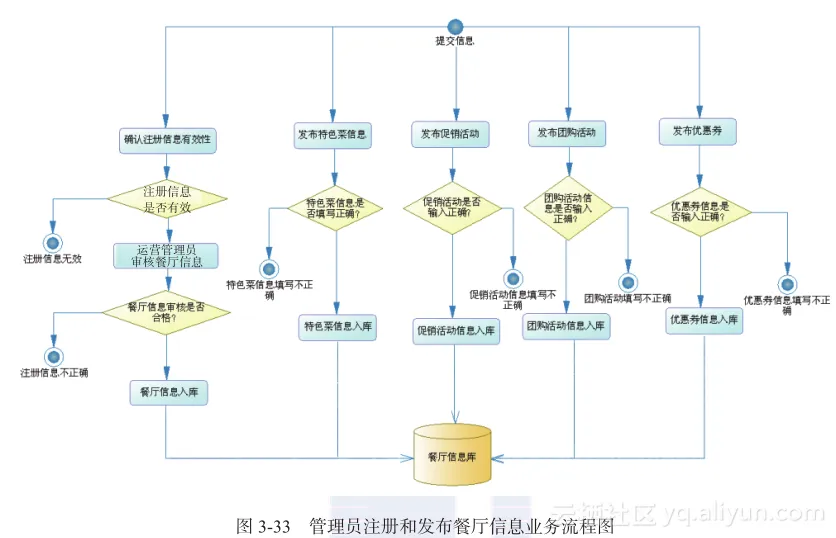

   餐厅管理员注册和发布餐厅信息的流程如图3-33所示。
2. 用户在线点评餐厅

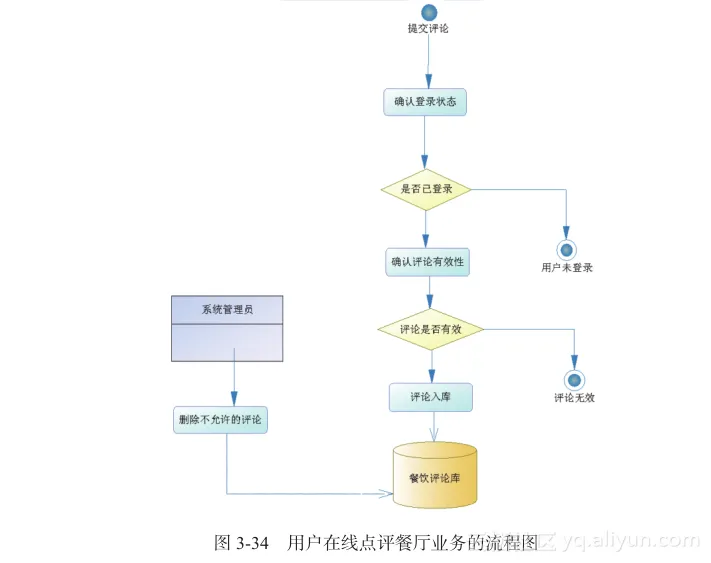

   用户在线点评餐厅的业务处理模型如图3-34所示。

1. 用户参加团购活动
   用户参加团购活动的业务处理模型如图3-35所示。

1. 用户下载优惠券

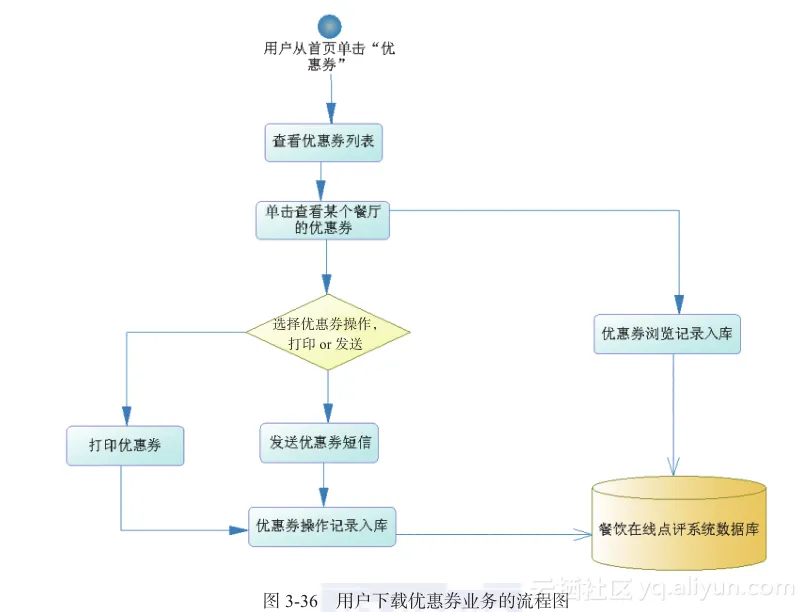

   用户下载优惠券的业务处理模型如图3-36所示。

3.3.3　检查模型的正确性和有效性

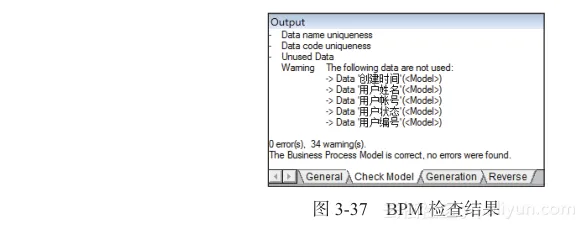

各个主要的业务流程图设计完毕后，选择菜单栏的“Tools”→“Check Model”菜单项，可检查模型的正确性和有效性，确保检查结果没有错误，出现“0 error(s)”表示没有错误，如图3-37所示。
