实验步骤
1. 设计发射机和接收机各级电路;
2. 观察各级电路的输入和输出信号的波形;
3. 通过仿真，加深对各级电路工作原理的理解。
实验结果及分析
发送端：
普通调幅AM.
仿真电路图：
根据实验原理，在Multisim软件环境中绘制出电路图如图8所示：

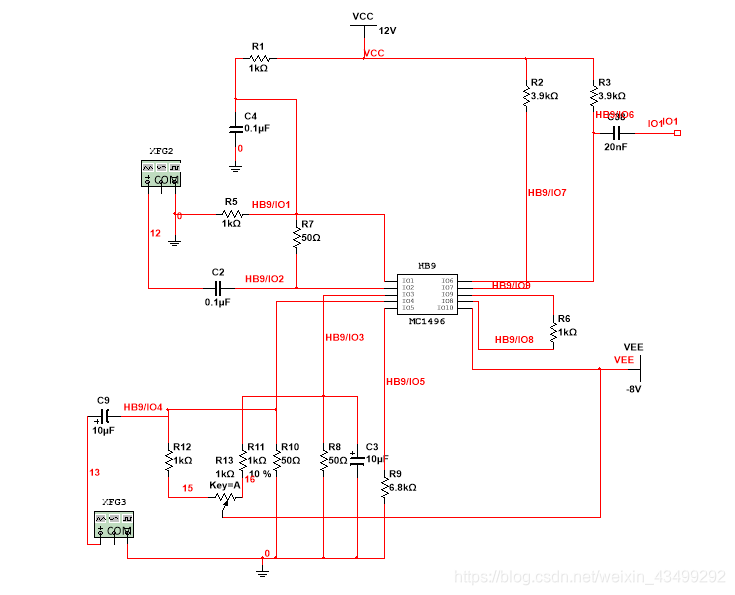

图8 AM电路图
输入调制信号电压波形与频谱：
输入调制信号为一频率为2kHz的正弦信号，振幅为40mV。
波形如图9所示：
图9 输入波形图
其频谱如图10所示：

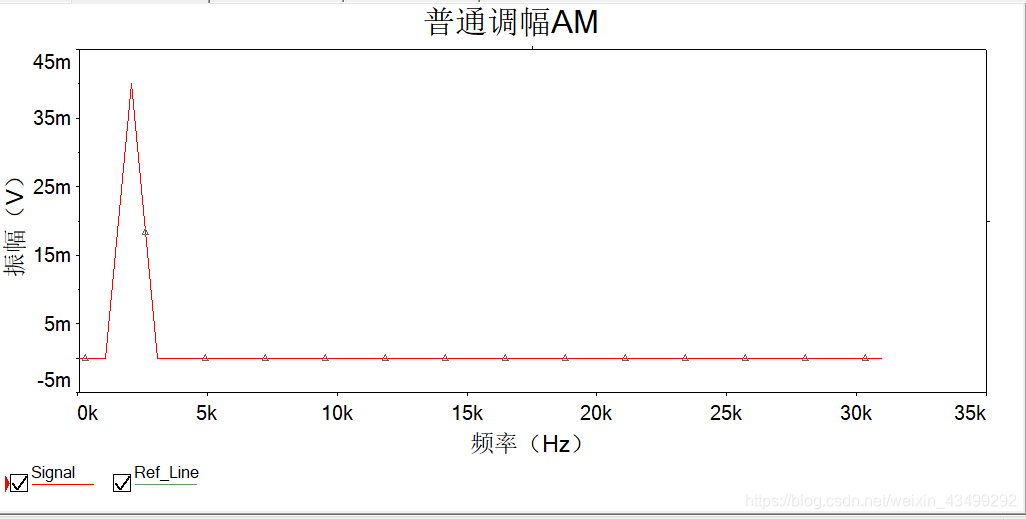

图10 调制信号频谱
载波信号电压波形、频谱：

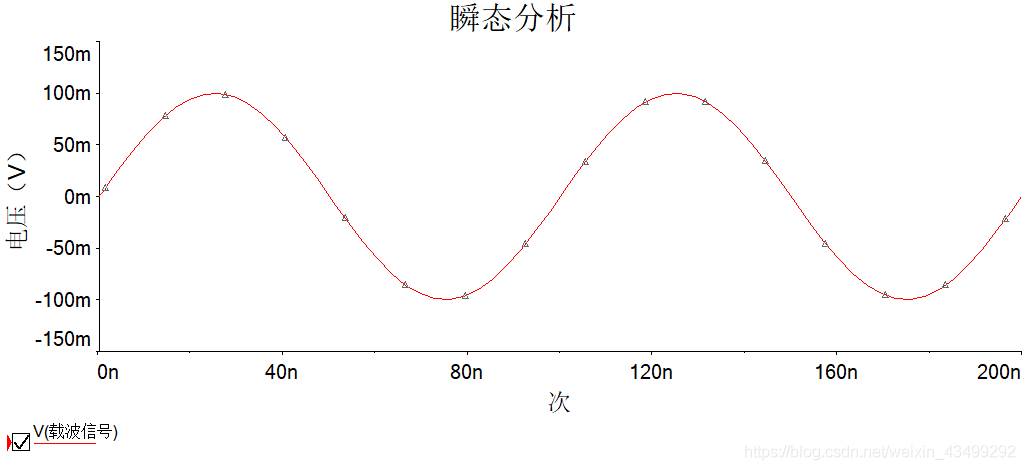

载波信号为一频率为10MHz的正弦信号，振幅为0.1V，波形如图11所示：
图11 载波波形
其频谱如图所示：

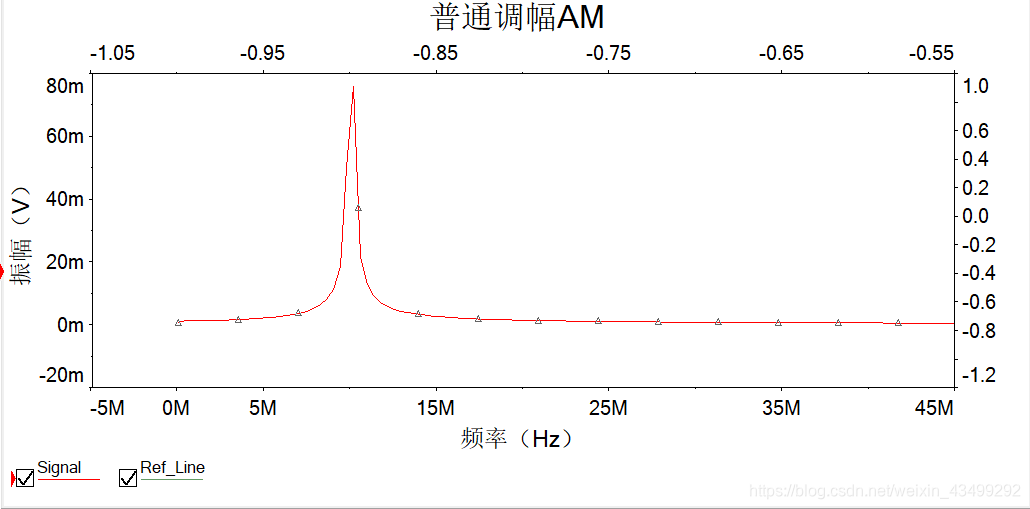

图12 载波频谱
输出已调幅信号电压波形、频谱：
电压波形如图所示：
图13 输出信号波形
频谱如图所示：

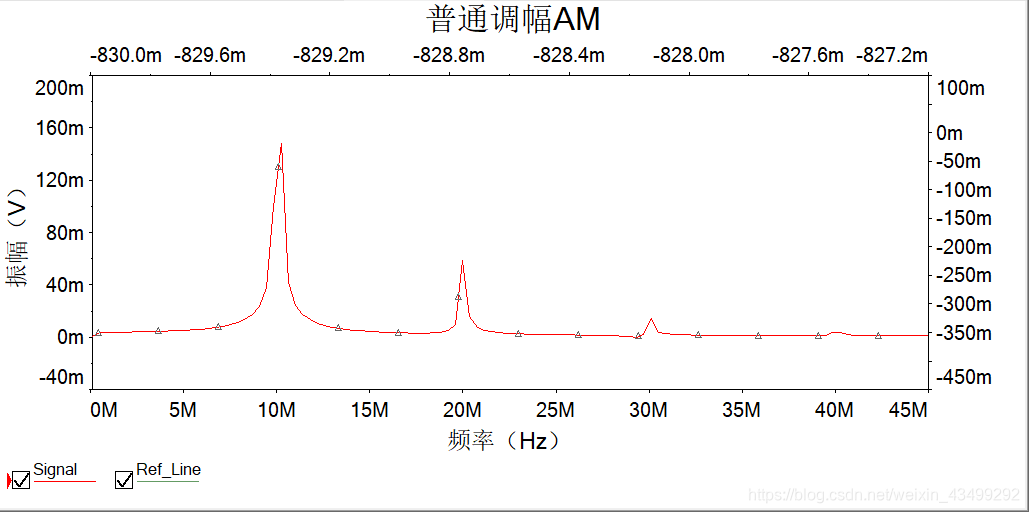

图14 输出信号频谱
其中，我们可通过改变R13的值来改变调制系数。改变后的Vo如图所示：
图15 改变调制系数后Vo
抑制载波双边带调幅 DSB-SC.
仿真电路图：
根据实验原理，在Multisim软件环境中绘制出电路图如图8所示：

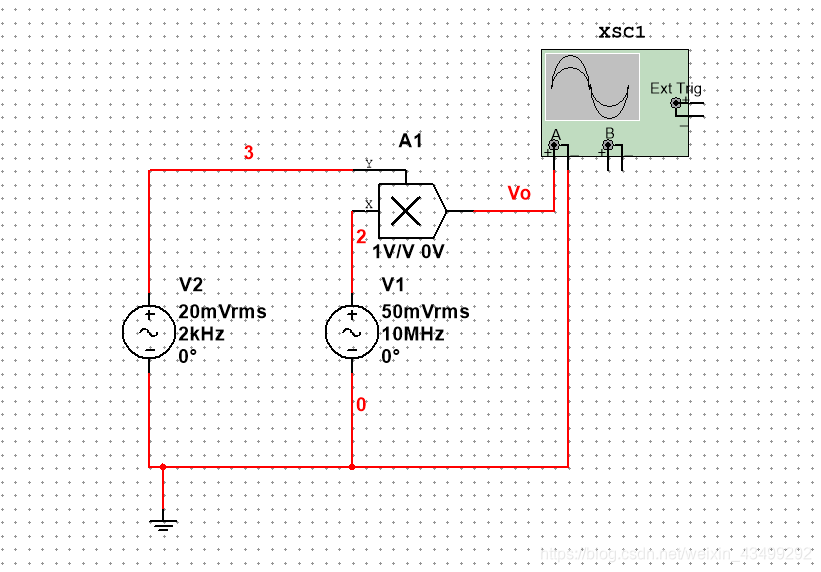

图16 DSB电路图
输入调制信号电压波形与频谱与载波信号电压波形、频谱：
同普通调幅AM
输出已调幅信号电压波形、频谱：
图17 DSB输出波形
频谱如图所示：
可见频域成分集中在10Mhz左右。
图18 DSB输出信号频谱
接收端：
峰值包络检波.
仿真电路图：

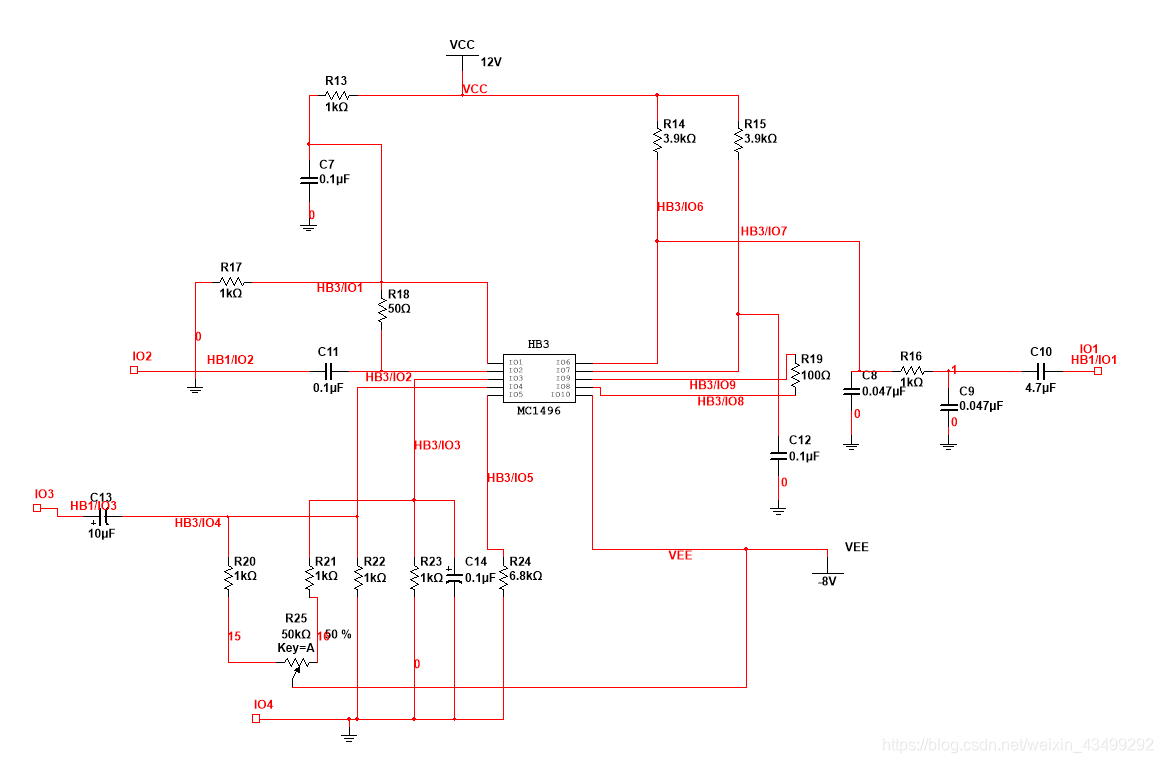

根据实验原理，在Multisim软件环境中绘制出电路图如图8所示：
图19 包络检波电路
输入已调信号电压波形与频谱：
见普通调幅AM输出。
输出解调幅信号电压波形：
图20 包络检波输出
频谱如图：
图21 包络检波频谱
同步检波.
仿真电路图：
根据实验原理，在Multisim软件环境中绘制出电路图如图8所示：
图22 同步检波电路
输入调制信号电压波形与频谱：
见普通调幅AM输出。
输出解调幅信号电压波形、频谱：

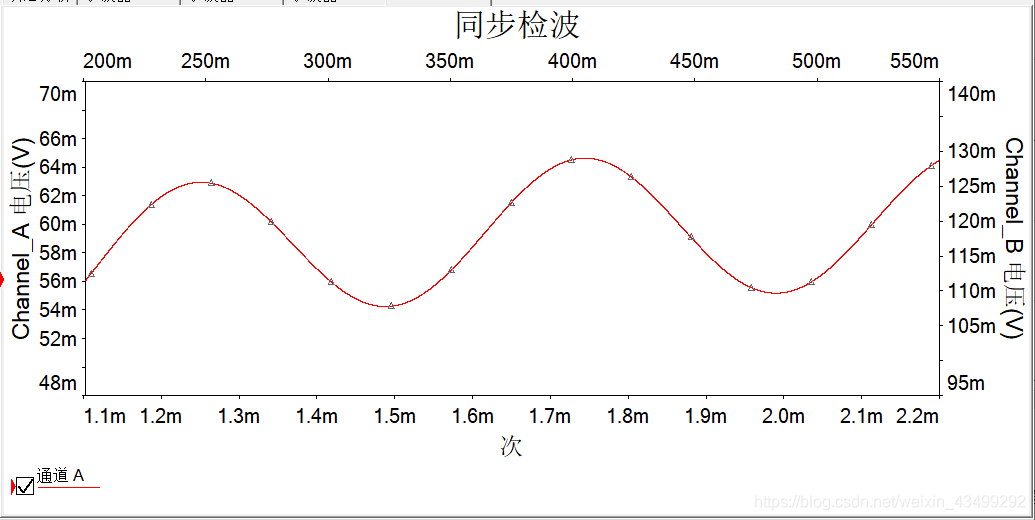

图23 同步检波电路输出波形
频谱为：

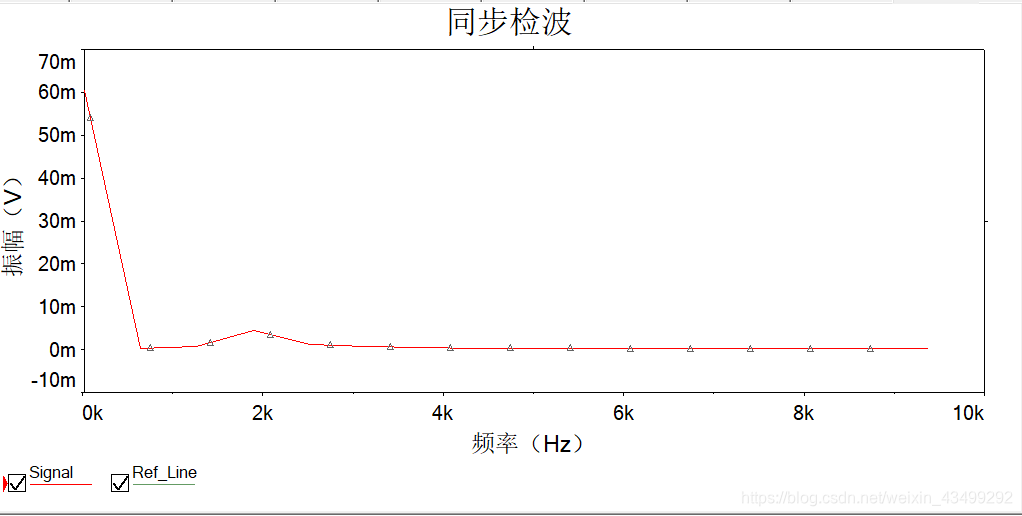

图24 同步检波电路输出频谱
同步载波信号电压波形、频谱
同普通调幅AM
