⛄ 内容介绍
MATLAB以强大的科学计算与可视化功能,简单易用,开放式可扩展环境等优势,使MATLAB在控制,通信,信号处理等领域中得到了广泛的应用.MATLAB中的GUIDE是专用于图形用户界面程序设计的快速开发环境.本文结合LFM信号脉冲压缩及旁瓣抑制,
⛄ 部分代码
clear all
eps = 1.5e-5;
wind = hamming(512)';
t = 0:0.001:.5;
y = chirp(t,0,.25,20);
figure(1)
plot(t,y);
yfft = fft(y,512) ;
ycomp = fftshift(abs(ifft(yfft .* conj(yfft))));
maxval = max (ycomp);
ycomp = eps + ycomp ./ maxval;
ycompdb = 20. .*log10(ycomp);
figure(1)
del = .5 /512.;
tt = 0:del:.5-eps;
plot (tt,ycompdb,'k')
xlabel ('Relative delay - seconds');
ylabel('Normalized compressed pulse - dB')
grid
%change center frequency
y1 = chirp (t,0,.25,21);
y1fft = fft(y1,512);
y1comp = fftshift(abs(ifft(y1fft .* conj(yfft))));
maxval = max (y1comp);
ycomp = eps + y1comp ./ maxval;
y1compdb = 20. .*log10(y1comp);
figure(2)
plot (tt,y1compdb,'k')
xlabel ('Relative delay - seconds');
ylabel('Normalized compressed pulse - dB')
grid
%change pulse width
y2 = chirp (t,0,.26,20);
y2fft = fft(y2,512);
y2comp = fftshift(abs(ifft(y2fft .* conj(yfft))));
maxval = max (y2comp);
ycomp = eps + y2comp ./ maxval;
y2compdb = 20. .*log10(y2comp);
figure(3)
plot (tt,y2compdb,'k')
xlabel ('Relative delay - seconds');
ylabel('Normalized compressed pulse - dB')
grid

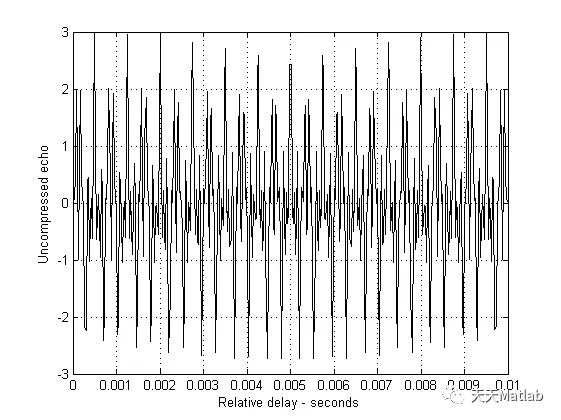

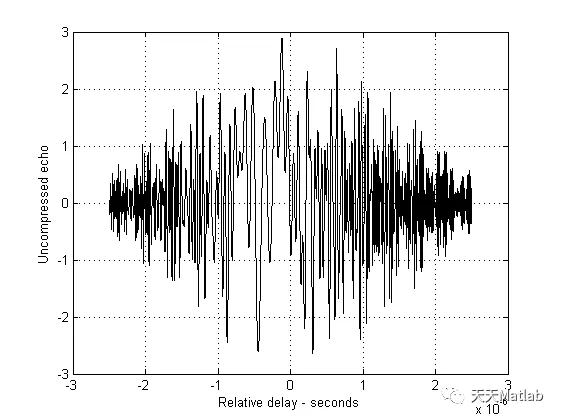

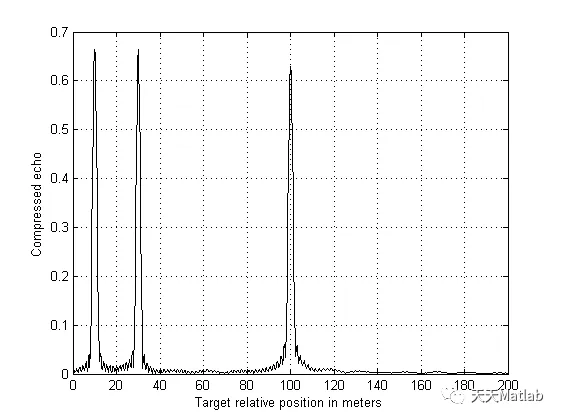

⛄ 运行结果
⛄ 参考文献
[1]戴巧娜. 基于MATLAB的LFM信号脉冲压缩及模块化实现[J]. 火控雷达技术, 2008(4):3.
[2]谢少毅. 基于FPGA的脉冲压缩系统研究与设计[D]. 国防科学技术大学, 2012.
