实现过程
1 硬件平台搭建：
在Vivado 2018.1中，使用Xilinx
Nexys4开发板，搭建基于MicroBlaze软核的嵌入式系统硬件平台如下图8所示：
中断方式使用一个中断控制器：其中GPIO_0中断输出连接到Intr0，GPIO_2中断输出连接到Intr1，Timer_0中断输出连接到Intr2；中断控制器的中断向量输出连接到MicroBlaze微处理器的中断输入总线上。

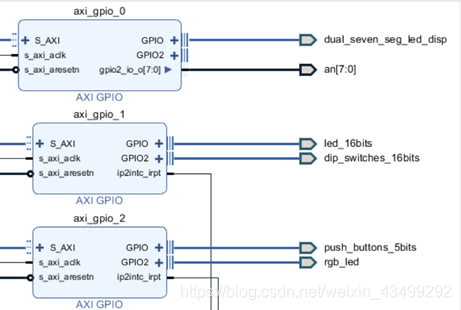

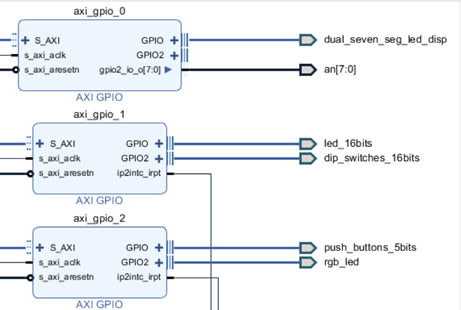

其中对常用并行IO外设GPIO接口进行了配置（如图9）：
16位开关和16位LED灯共用一个GPIO
IP核（设为GPIO_1），其中，开关使用GPIO通道，LED灯使用GPI2通道；四位七段数码管的位码与段码共用另一个GPIO
IP核（设为GPIO_0），其中，位码使用GPIO通道，段码使用GPIO2通道；两位按键使用另一个GPIO
IP核（设为GPIO_2）的GPIO通道；延时T0与T1使用Timer IP核（设为Timer_0）。
对并行IO中断系统进行了配置（如图10）：
中断方式使用一个中断控制器：其中GPIO_1中断输出连接到Intr0;GPIO_2中断输出连接到Intr1；UART_0中断输出连接到Intr2；Timer_0中断输出连接到Intr3；
SPI_0中断输出连接到Intr4；
SPI_1中断输出连接到Intr5;；UART_1中断输出连接到Intr6；UART_2中断输出连接到Intr7.
中断控制器的中断向量输出连接到MicroBlaze微处理器的中断输入总线上。
如图所示：

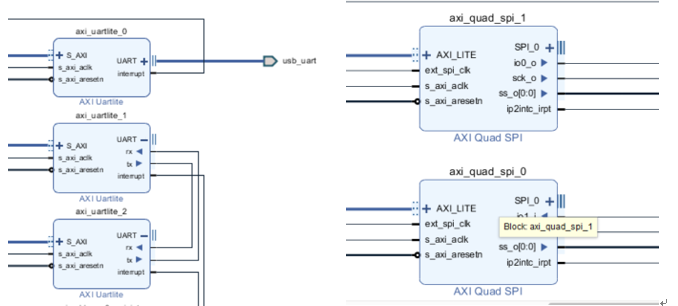

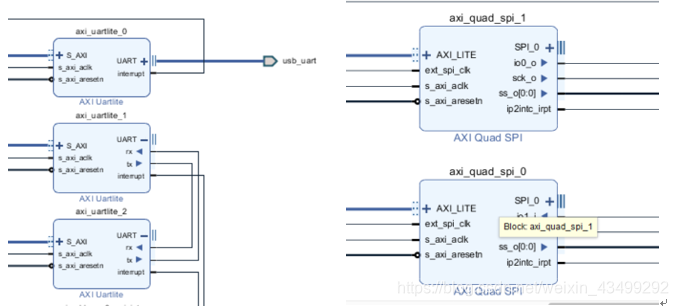

对串行IO接口外设UART、SPI进行了配置（如图11）：

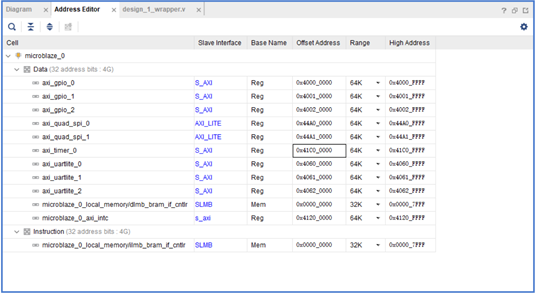

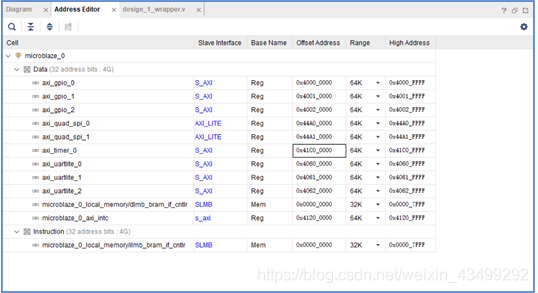

生成HDL封装，查看硬件平台存储空间布局如下（如图12）：
2. 程序控制方式实现任务1：
根据上面的分析，在主程序中设置按键对应GPIO通道工作在输入模式，开关对应的GPIO通道工作在输入模式，LED灯对应的GPIO通道工作在输出模式，设置并开始循环读取按键状态，如果按键状态改变，则根据按键的不同值，进入不同的if语句，来实现相应的功能：
· 当按键值为0x10，即BTNC被按下时，读取此时对应开关状态，存为csw1，并将其显示在LED灯上；
· 当按键值为0x10，即BTNR被按下时，读取此时对应开关状态，存为csw2，并将其显示在LED灯上；
· 当按键值为0x10，即BTNU被按下时，结果取r1 = csw1 +
csw2，并将结果r1显示在LED灯上；
· 当按键值为0x10，即BTND被按下时，结果取r2 = csw1
*csw2，并将结果r2显示在LED灯上.
\#include "stdio.h" \#include "xil_io.h" \#include "xgpio.h" int main() { short button; unsigned short csw1,csw2,r1,r2; Xil_Out8(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_TRI_OFFSET,0x1f); Xil_Out16(XPAR_AXI_GPIO_1_BASEADDR+XGPIO_TRI2_OFFSET,0xffff); Xil_Out16(XPAR_AXI_GPIO_1_BASEADDR+XGPIO_TRI_OFFSET,0x0); while(1) while((Xil_In8(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_DATA_OFFSET)&0x1f)!=0) { button = Xil_In8(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_DATA_OFFSET)\&0x1f; while((Xil_In8(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_DATA_OFFSET)\&0x1f)!=0); xil_printf("The pushed button's code is %d\\n" , button); if(button==0x10 ){ csw1 = Xil_In16(XPAR_AXI_GPIO_1_BASEADDR+XGPIO_DATA2_OFFSET)\&0xffff; Xil_Out16(XPAR_AXI_GPIO_1_BASEADDR+XGPIO_DATA_OFFSET,csw1); } if(button ==0x8){ csw2 = Xil_In16(XPAR_AXI_GPIO_1_BASEADDR+XGPIO_DATA2_OFFSET)\&0xffff; Xil_Out16(XPAR_AXI_GPIO_1_BASEADDR+XGPIO_DATA_OFFSET,csw2); } if(button ==0x1){ r1 = csw1 + csw2; Xil_Out16(XPAR_AXI_GPIO_1_BASEADDR+XGPIO_DATA_OFFSET,r1); } if(button ==0x4){ r2 = csw1 \* csw2; Xil_Out16(XPAR_AXI_GPIO_1_BASEADDR+XGPIO_DATA_OFFSET,r2); } } }
3. 并行IO接口中断控制方式实现任务2：
1.GPIO初始化：
对于程序控制方式，依据GPIO表格，写GPIO的TRI寄存器设置输入输出模式；
对于中断控制方式，还需要写IER寄存器以及GIER寄存器
实现代码如下：
Xil_Out32(XPAR_AXI_GPIO_0_BASEADDR+XGPIO_TRI_OFFSET,0x0);//设段码输出方式 Xil_Out32(XPAR_AXI_GPIO_0_BASEADDR+XGPIO_TRI2_OFFSET,0x0);//设位码为输出方式 Xil_Out32(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_TRI_OFFSET,0x1f);//设地BUTTON方输入方式 Xil_Out32(XPAR_AXI_GPIO_1_BASEADDR+XGPIO_TRI2_OFFSET,0xffff);//设地Switch方输入方式 Xil_Out32(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_IER_OFFSET,XGPIO_IR_CH1_MASK);//允许中断 Xil_Out32(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_GIE_OFFSET,XGPIO_GIE_GINTR_ENABLE_MASK);//GPIO中断输出 Xil_Out32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET,
2.Timer_0初始化：
Timer_0初始化的操作流程为：首先停止计时（通过写TCSR寄存器使使能定时器这一位为0实现），然后再是写预置值（通过写TLR寄存器实现），紧接着装载预置值（通过写TCSR寄存器使装载这一位为1实现）然后再是写TCSR寄存器，控制定时器使能。清除源中断状态、使能中断、使能自动装载、减计数。
实现代码如下：
Xil_Out32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET, Xil_In32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET)&~XTC_CSR_ENABLE_TMR_MASK);//写TCSR，停止计数 Xil_Out32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TLR_OFFSET,RESET_VALUE);//TLR,预置计数值 Xil_Out32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET, Xil_In32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET)|XTC_CSR_LOAD_MASK);// Xil_Out32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET, (Xil_In32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET)&~XTC_CSR_LOAD_MASK)\ |XTC_CSR_ENABLE_TMR_MASK|XTC_CSR_AUTO_RELOAD_MASK|XTC_CSR_ENABLE_INT_MASK|XTC_CSR_DOWN_COUNT_MASK);
3.INTC初始化与微处理器开中断：
INTC内部寄存器如下：
对中断控制器开中断：首先清除原中断状态，然后使能intr1和intr3对应的中断输入并使能中断输出（分别通过写IAR、IER以及MER寄存器实现）；
MicroBlaze微处理器开中断：要实现微处理器开中断，我们可通过调用microblaze_enable_interrupt实现：
实现代码如下：
//INTC初始化 Xil_Out32(XPAR_INTC_0_BASEADDR+XIN_IER_OFFSET,XPAR_AXI_GPIO_2_IP2INTC_IRPT_MASK\|XPAR_AXI_TIMER_0_INTERRUPT_MASK);// Xil_Out32(XPAR_INTC_0_BASEADDR+XIN_MER_OFFSET,0x3); //微处理器开中断 microblaze_enable_interrupts();
1.总中断服务程序：
总中断服务程序，首先读取中断控制器的中断状态寄存器；然后判断D3是否为1，如果是1则表示按键状态发生了变化，因此调用按键对应的GPIO中断事务处理函数，返回之后，判断D3是否为1如果是1则表示Timer_0定时器计时时间到，因此调用Timer_0对应的中断事务处理函数。
实现代码如下：
void My_ISR() { int status; status=Xil_In32(XPAR_INTC_0_BASEADDR+XIN_ISR_OFFSET);//续敢ISR if((status&0x8)==0x8) Seg_TimerCounterHandler();//l溉用用户中断服务狂序 else if((status&0x2)==0x2) BtnHandler();//l遴用按痉中断 Xil_Out32(XPAR_INTC_0_BASEADDR+XIN_IAR_OFFSET,status);//写IAR }
2.Timer_0的中断事务处理函数：
T0通过gpio_0的GPIO2通道控制一位LED灯点亮，并准备下一位的输出后直接退出。
实现代码如下：
void Seg_TimerCounterHandler() { Xil_Out32(XPAR_AXI_GPIO_0_BASEADDR+XGPIO_DATA_OFFSET,segcode[j]); Xil_Out32(XPAR_AXI_GPIO_0_BASEADDR+XGPIO_DATA2_OFFSET,pos); pos=pos\>\>1; j++; if(j==8) { j=0; pos=0xff7f; } Xil_Out32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET,Xil_In32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET));//满总中断 }
3.按键的中断事务处理函数：
首先读取按键的状态，根据按键的值来实现相应功能：
实现代码如下：
void BtnHandler() { int button; unsigned short sw; int i; int temp; int q,w,e,r,t; sw = Xil_In16(XPAR_AXI_GPIO_1_BASEADDR+XGPIO_DATA2_OFFSET)\&0xffff; button = Xil_In8(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_DATA_OFFSET)\&0x1f; if(button == 0x10) //(1) { short pos1 = 0x0080; for(i=0;i\<8;i++) { if((sw&pos1) != 0) temp = 1; else temp = 0; segcode[i] = segtable[temp]; pos1=pos1\>\>1; } } else if(button == 0x1) //(2) { for(i=0;i\<8;i++) { if(i\>3){ temp = ( sw \>\>(4\*(7-i)))\&0xf; segcode[i]=segtable[temp]; } else segcode[i] = 0xff; } }else if(button == 0x4) //(3) { q = sw/10000; w = (sw-10000\*q)/1000; e = (sw-10000\*q-1000\*w)/100; r = (sw-10000\*q-1000\*w-100\*e)/10; t = (sw-10000\*q-1000\*w-100\*e-10\*r)/1; xil_printf("q=%d,w=%d,e=%d,r=%d,t=%d,",q,w,e,r,t); for(i=0;i\<8;i++) { if(i\>2){ switch(i) { case 3:temp =q;break; case 4:temp =w;break; case 5:temp =e;break; case 6:temp =r;break; case 7:temp =t;break; default: break; } segcode[i] = segtable[temp]; } else segcode[i] = 0xff; } } Xil_Out32(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_ISR_OFFSET, Xil_In32(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_ISR_OFFSET)); }
4.完整代码：
最终的实现代码如下（上面的中断事务处理函数已折叠）：
\#include "xil_io.h" \#include "stdio.h" \#include "xgpio_l.h" \#include "xintc_l.h" \#include "xtmrctr_l.h" \#define RESET_VALUE 100000 void Seg_TimerCounterHandler(); void BtnHandler(); void My_ISR()__attribute__((interrupt_handler));//总中断服务雅序 char segtable[16] = { 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8, 0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e }; char segcode[8]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff};//缓冲区 short pos=0xff7f; int j = 0; int main() { Xil_Out32(XPAR_AXI_GPIO_0_BASEADDR+XGPIO_TRI_OFFSET,0x0);//设段码输出方式 Xil_Out32(XPAR_AXI_GPIO_0_BASEADDR+XGPIO_TRI2_OFFSET,0x0);//设位码为输出方式 Xil_Out32(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_TRI_OFFSET,0x1f);//设地BUTTON方输入方式 Xil_Out32(XPAR_AXI_GPIO_1_BASEADDR+XGPIO_TRI2_OFFSET,0xffff);//设地Switch方输入方式 Xil_Out32(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_IER_OFFSET,XGPIO_IR_CH1_MASK);//允许中断 Xil_Out32(XPAR_AXI_GPIO_2_BASEADDR+XGPIO_GIE_OFFSET,XGPIO_GIE_GINTR_ENABLE_MASK);//GPIO中断输出 Xil_Out32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET, Xil_In32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET)\&\~XTC_CSR_ENABLE_TMR_MASK);//琛TCSR，停止计数 Xil_Out32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TLR_OFFSET,RESET_VALUE);//TLR,预置计数值 Xil_Out32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET, Xil_In32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET)\|XTC_CSR_LOAD_MASK);// Xil_Out32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET, (Xil_In32(XPAR_AXI_TIMER_0_BASEADDR+XTC_TCSR_OFFSET)&\~XTC_CSR_LOAD_MASK)\\ \|XTC_CSR_ENABLE_TMR_MASK\|XTC_CSR_AUTO_RELOAD_MASK\|XTC_CSR_ENABLE_INT_MASK\|XTC_CSR_DOWN_COUNT_MASK); //INTC初始化 Xil_Out32(XPAR_INTC_0_BASEADDR+XIN_IER_OFFSET,XPAR_AXI_GPIO_2_IP2INTC_IRPT_MASK\|XPAR_AXI_TIMER_0_INTERRUPT_MASK);// Xil_Out32(XPAR_INTC_0_BASEADDR+XIN_MER_OFFSET,0x3); //微处理器开中断 microblaze_enable_interrupts(); return 0; } void My_ISR()…… void Seg_TimerCounterHandler()…… void BtnHandler()……
