Google 在 Android5.X 中增加了对 SVG 矢量图形的支持，可以用来创建高效率的动画, 所以我们先来了解一下 SVG 的定义
- 可伸缩矢量图形（Scalable Vector Graphics）
- 使用 XML 格式定义图形
- 图像在放大或改变尺寸的情况下图片质量不会有所损失
- Android 中使用 vector 标签表示 SVG
与 bitmap 相比，SVG 最大的优点是放大不会失真，而 bitmap 需要为不同的分辨率准备很多套图标，而 SVG 则不需要，前面说了 SVG 要用 vector 表示，我们先来看看 vector 标签中属性的含义。
vector 的各个属性是什么意义？
<vector xmlns:android="http://schemas.android.com/apk/res/android" //命名空间 android:height="200dp" //这个是图片的intrinsic高度 android:width="200dp" //这个是图片的intrinsic宽度 android:viewportHeight="100" //这个是为这个图片设置的纵坐标,表示将图片分为100等份,主要下面的pathData需要依赖这个坐标的划分 android:viewportWidth="100" //同上,只不过这个是横坐标, heigh，width的比例和viewportHeight，viewportWidth的比例必须保持一致，不然图形就会发生形变 android:alpha="0.2" //这个是整个图像的透明度,取值范围0到1 > <group //这个标签中可以放入若干个<pathData/>标签,并给它们设置一些共同的属性 android:name="group_name" //这个name很有用,在设置objectAnimator的时候用来区分给那个部分施加动画 android:pivotY="50" //这个设置这个group的中心点的X坐标,取值范围为0到100,在做rotation时有用 android:pivotX="50" //这个设置这个group的中心点的Y坐标,取值范围为0到100,在做rotation时有用 android:translateX="20" //将整个group在X轴方向平移多少像素 android:translateY="30" //将整个group在Y轴方向平移多少像素 android:rotation="90" //将整个group以中心点左边旋转的角度,360为一圈 android:scaleX="0.5" //横坐标的缩放比例 , 取值1表示100% android:scaleY="0.3"> //纵坐标的缩放比例,取值0.5表示50%,取值1.5表示150% <pathData //这个标签是重头戏,矢量图绘制的路径 android:name="path_name" //为这个path标记的名字,在使用objectAnimator的时候用来区分给哪个部分施加动画 android:pathData="m 0,0 L50,0 L100,100 L0,100 z" //这个是SVG的语法,下面讲 android:fillColor="@color/red" //定义填充图形的颜色，如果没有定义则不填充路径 android:fillAlpha="1" //定义填充图形的透明度，取值范围0到1 android:strokeAlpha="0.5" //定义路径的透明度,取值范围0到1 android:strokeColor="#ff0000ff" //定义如何绘制路径，如果没有定义则不显示路径 android:strokeWidth="20" //线段的宽度 android:strokeLineCap="butt|round|square" //线的末端形状,butt严格到指定的坐标就截至,round是圆角,square是方形，到指定的坐标后还会再冒出一点来 android:strokeLineJoin="round|bevel|miter" //线的连接处形状,round是圆角的,bevel和miter貌似看不出来有什么区别.... android:trimPathStart="0.5" //顾名思义,从path开始的地方(0%)去除path,去除到指定的百分比位置,取值范围0到1 android:trimPathEnd="0.5" //顾名思义,从path结束的地方(100%的地方)去除path,去除到指定的百分比位置,取值范围0到1 android:trimPathOffset="0.5" //这个属性是和上面两个属性共同使用的,单独使用没有用,这个属性的意思是,在去除path的时候设置path原点的位置,按百分比设置,取值范围0到1 /> </group> </vector>
下面就来讲解 path 标签，path 标签是用来创建 SVG 的，就像用指令控制一只画笔，path 标签所支持的指令有以下几种。
标签的绘图指令
M = moveto(M X, Y): 将画笔移动到指定的位置，但未发生绘制 L = lineto(L X, Y): 画直线到指定位置 H = horizontal(H X): 画水平线到指定X坐标 V = vertical lineto(V Y): 画垂直线到指定Y坐标 C = curveto(C X1,Y1,X1,Y2,ENDX,ENDY): 画三次贝塞尔曲线 S = smooth curveto(S X2,Y2,ENDX,ENDY): 画三次贝塞尔曲线 Q = quadratic Belzier curve(Q X,Y,ENDX,ENDY): 二次贝塞尔曲线 T = smooth quadratic Belzier curveto(T ENDX,ENDY): 映射前面路径后的终点 A = elliptical Arc(A RX,RY,XROTATION,FLAG1,FLAG2,X,Y): 画弧线 Z = closepath(): 关闭路径，把前面的路径连起来
在使用以上指令时，需要注意：
- 坐标轴以（0，0）为中心，X 轴水平向右，Y 轴水平向下
- 所有指令大小写均可。大写绝对定位，参考全局坐标系；小写相对定位，参考父容器坐标系
- 指令和数据间的空格可以省略，可以用逗号隔开，也可以用空格
- 同一指令出现多次可以只用一个
SVG 的指令参数非常复杂，但是在 Android 中，不需要太多太复杂的 SVG 图形，所以我们先来掌握几个常用的指令，在以后的学习中，读者将会慢慢掌握更多的 SVG 绘制技巧和方法。
常用指令
- M ：类似 Android 绘图中 path 类的 moveTo 方法，即将画笔移动到某一点但并没有发生绘制动作，下面配合 L 进行讲解
- L ：画一条直线
1. <pathData 2. ...省略一些代码 3. android:pathData="M 20 50 L 80 50"/>

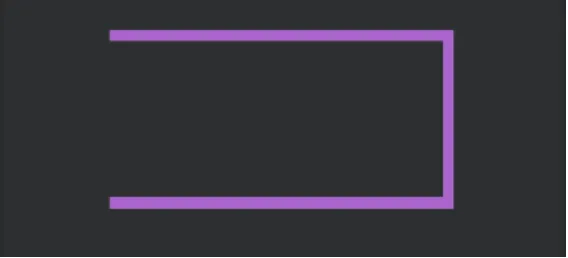

上面表示把画笔放在（20,50）位置，连直线到 80，50 点。 同时 L 后面还可以跟 H 或 V 指令来绘制水平、竖直线，后面的参数是 x 坐标（H 指令）或 y 坐标（V 指令),如下：
<pathData ...省略一些代码 android:pathData="M 20 50 L 80 50 V 80 H 20"/>
- A ：绘制一段弧线，且弧线不允许闭合，可以把弧线想象成椭圆的某一段，A 指令有以下 7 个参数：
- RX，RY 指所在椭圆的半轴大小
- XROTATION 指椭圆的 X 轴与水平方向的顺时针方向夹角，可以想象成一个水平的椭圆绕中心点顺时针旋转 XRORATION 的额角度
- FLAG1 只有俩个值，1 表示大角度弧线，0 表示小角度弧线
- FLAG2 只有俩个值，1 为顺时针，0 反之
- X，Y 为终点坐标
看代码：
<pathData ...省略一些代码 android:pathData=" M 50 50 a 30 15 0 1 0 1 0"/>
再看图：

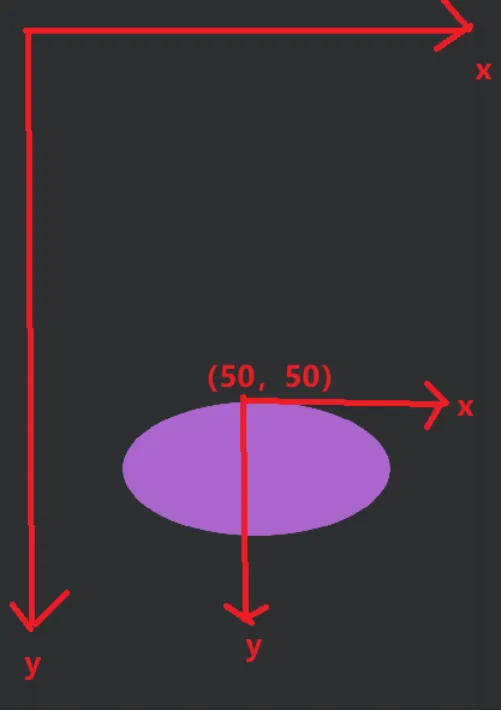

图一
上面表示把画笔放在（50,50）位置；30, 15 分别表示椭圆的 x，y 半轴大小；0 表示 x 轴不旋转；1 表示用大角度弧线绘制；0 表示顺时针：1，0 表示相对与以（50，50）为起始点的坐标轴的坐标，因为 a 是小写。
再看一段代码：

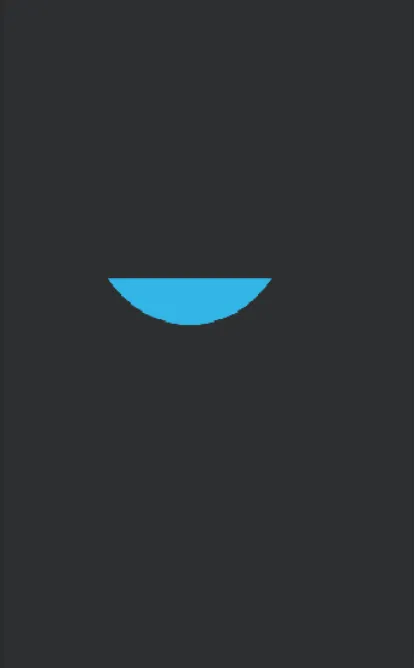

<pathData ...省略一些代码 android:pathData=" M 25 50 a 25 25 0 1 0 50 0" />
再看图：

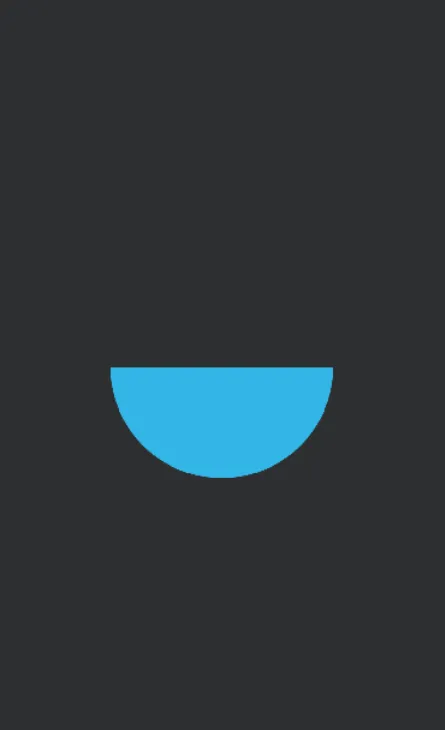

图二
可以看到这里显示了一个半圆，因为这里的 X，Y 轴大小相等。
再看一段代码：
<pathData ...省略一些代码 android:pathData="M 25 50 a 25 25 0 1 0 40 0" />
再看图：

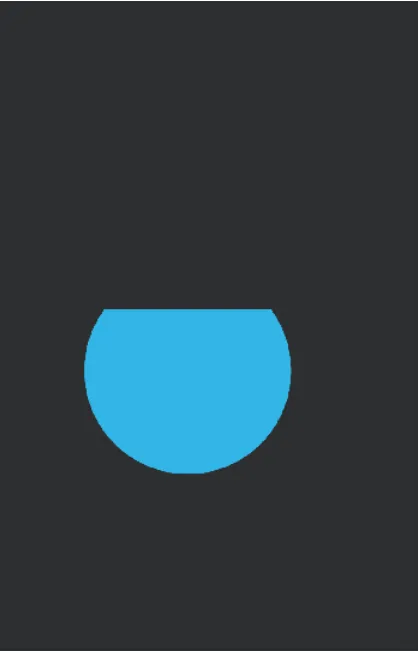

图三
这里把终点 x 轴坐标改为 40，图中显示了圆的大部分。
看一段代码：
<pathData ...省略一些代码 android:pathData="M 25 50 a 25 25 0 0 0 40 0" />
再看图：

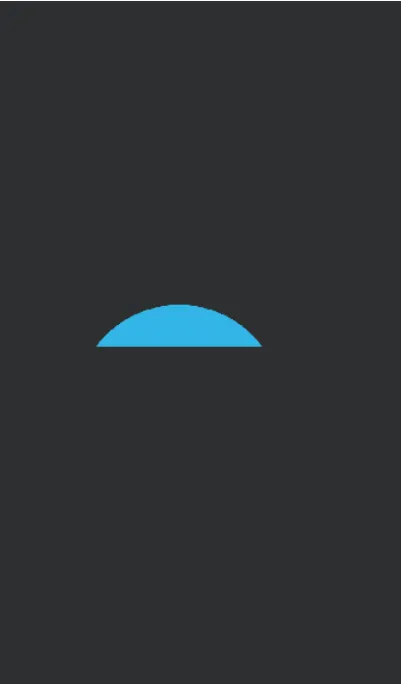

图四
这里把 FLAG1 改为 0，与图三相比，发现弧度变小了，因为用小弧度画。
看一段代码：
<pathData ...省略一些代码 android:pathData="M 25 50 a 25 25 0 0 1 40 0" />
再看图：
图五
这里把 FLAG2 改为 1，与图四相比，图形翻转了，因为画的方向不一样了，把 A 指令的几个图结合看一下，就能弄懂 A 这个指令了。
关于贝塞尔指令的，这里就不过多介绍了，放出几个链接供大家学习： 贝塞尔曲线初探SVG 讲解
VectorDrawable 和AnimatedVectorDrawable
Coogle 在 Android5.0X 中提供了俩个 API 来帮助支持 SVG：
- VectorDrawable
- AnimatedVectorDrawable 其中 VectorDrawable 用于创建 XML 文件的 SVG 图形即前面的 vector 标签，并结合 AnimatedVectorDrawable 来完成动画效果。
1、VectorDrawable
在 XML 中创建一个静态的 XMLSVG 图形，通常会形成如下的树形结构:

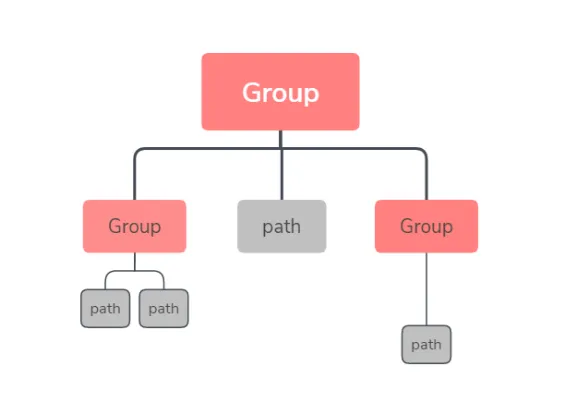

树形结构
path 是树形结构中最小的单位，而通过 Group 可以将不同的 path 进行组合，接下来我们使用 vector 标签创建 SVG 图形，代码如下：
<vector xmlns:android="http://schemas.android.com/apk/res/android" android:width="200dp" android:height="200dp" android:viewportWidth="100" android:viewportHeight="100"> <group android:name="line"> <pathData android:name="path1" android:strokeColor="@android:color/holo_green_dark" android:strokeWidth="5" android:strokeLineCap="round" android:pathData=" M 20 20 L 50 20 80 20"/> <pathData android:name="path2" android:strokeLineCap="round" android:strokeWidth="5" android:strokeColor="@android:color/holo_green_dark" android:pathData=" M 20 80 L 50 80 80 80"/> </group> </vector>
上面的代码画了俩条线，每条线由三个点控制，形成初始状态，下面立马通过 AnimatedVectorDrawable 来实现动画效果。
2、AnimatedVectorDrawable
AnimatedVectorDrawable 就是通过连接静态的 VectorDrawable 和动态的 objectAninmator 来为 VectorDrawable 提供动画效果，分几个步骤来使用：
在 XML 中通过 animated-vector 标签来声明对 AnimatedVectorDrawable 的使用，并指定它的 drawable 属性，target 标签中的 name 属性和 animation 属性 代码如下：
<animated-vector xmlns:android="http://schemas.android.com/apk/res/android" android:drawable="@drawable/svg_path"> <target android:animation="@animator/anim_path1" android:name="path1"/> <target android:animation="@animator/anim_path2" android:name="path2"/> </animated-vector>
android:drawable="@drawable/svg_path"指定了上面创建的 VectorDrawable 即画的俩条线；target 标签中的 name 指定了要作用动画的 path 或 Group 的 name, 即俩者的 name 要保持一致，这样系统才能找到要实现动画的元素;taret 标签中的 animation 指定了要作用的都动画。 在本例中，path1 的动画代码如下:
<objectAnimator xmlns:android="http://schemas.android.com/apk/res/android" android:duration="500" android:propertyName="pathData" android:valueType="pathType" android:valueFrom= "M 20 20 L 50 20 80 20" android:valueTo= "M 20 20 L 50 50 80 20" android:interpolator="@android:anim/bounce_interpolator"> </objectAnimator>
path2 的动画代码如下；
<objectAnimator xmlns:android="http://schemas.android.com/apk/res/android" android:duration="500" android:propertyName="pathData" android:valueType="pathType" android:valueFrom= "M 20 80 L 50 80 80 80" android:valueTo= "M 20 80 L 50 50 80 80" android:interpolator="@android:anim/bounce_interpolator"> </objectAnimator>
以上的俩个动画代码中都定义了一个 pathType 的属性动画，并指定了变换的初始值分别为：
//path1 android:valueFrom= "M 20 20 L 50 20 80 20" //path2 android:valueFrom= "M 20 80 L 50 80 80 80"
结束值为:
//path1 android:valueTo= "M 20 20 L 50 50 80 20" //path2 android:valueTo= "M 20 80 L 50 50 80 80"
这里要注意的是，SVG 的路径变换属性动画中，变换前后的节点数必须相同，这也是为什么前面需要使用三个点来绘制一条直线，因为后面需要中点进行动画变换。
- 把 AnimatedVectorDrawable 的 XML 文件设置给 ImageView
<ImageView android:id="@+id/iv_path" android:src="@drawable/svg_path_anim" .../>
- 代码中启动 AnimatedVectorDrawable 动画
ImageView ivPath; ... ivPath = findViewById(R.id.iv_path); ivPath.setOnClickListener(new View.OnClickListener() { @Override public void onClick(View v) { Drawable drawable = ivPath.getDrawable(); if(drawable instanceof Animatable){ ((Animatable)drawable).start(); } } });

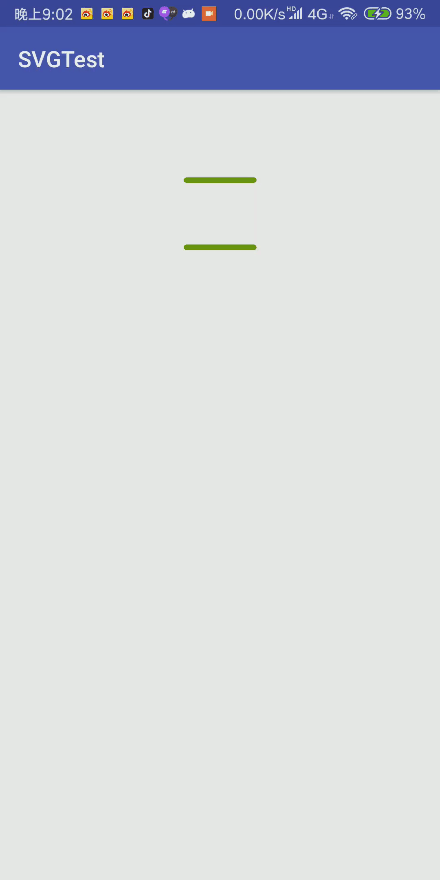

这样俩个 path 就实现了动画效果，如图：

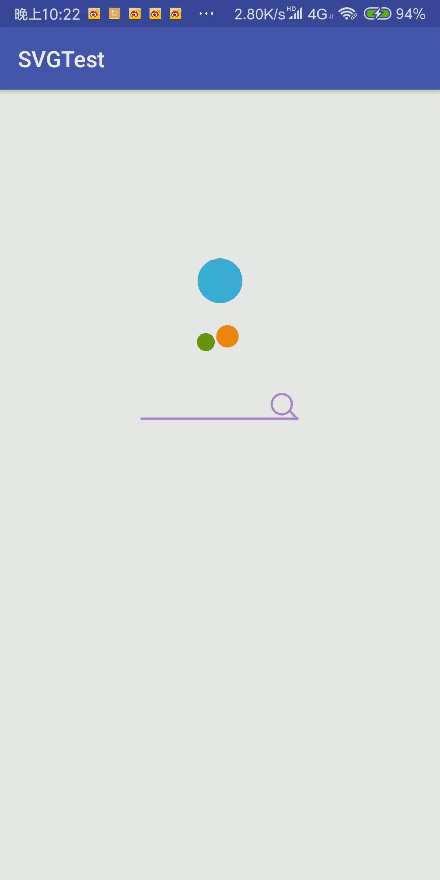

在本文源码中还有俩个动画，就不贴代码了
