摘要：本文整理自阿里云 EMR Spark 团队的周克勇（一锤），在 Spark&DS Meetup 的分享。本篇内容主要分为三个部分：

传统 Shuffle 的问题

Apache Celeborn （Incubating）简介

Celeborn 在性能、稳定性、弹性上的设计

点击查看直播回放

一、传统 Shuffle 的问题

Apache Spark 是广为流行的大数据处理引擎，它有很多使用场景: Spark SQL、批处理、流处理、MLLIB、GraphX 等。在所有组件下是统一的 RDD 抽象，RDD 血缘通过两种依赖关系描述，窄依赖和宽依赖。其中宽依赖是支撑复杂算子（Join, Agg 等）的关键，而宽依赖实现机制就是 Shuffle。

传统的 Shuffle 实现如上图中间部分所示，每个 Mapper 对 Shuffle Output 的数据，根据 Partition ID 做排序，然后把排序好的数据和索引写入本地盘。Shuffle Read 阶段，Reducer 从所有 Mapper 的 Shuffle 文件里读取属于自己的 Partition 数据。但这种实现有如下几个缺陷：

第一，依赖大容量的本地盘或云盘存储 Shuffle 数据，数据需要驻留直至消费完成。这就限制了存算分离，因为存算分离架构下，计算节点通常不希望有大容量的本地盘，希望计算结束就可以释放节点。
第二，Mapper 做排序会占用较大内存，甚至触发堆外排序，引入额外的磁盘 IO。
第三，Shuffle Read 有大量的网络连接，逻辑连接数是 m×n。
第四，存在大量的随机读盘。假设一个 Mapper 的 Shuffle 数据是 128M，Reducer 的并发是 2000，那么每个文件将会被读 2000 次，每次只随机读 64k，这就很容易达到磁盘 IOPS 的瓶颈。
第五，数据单副本，容错性不高。

以上五点缺陷最终导致不够高效、不够稳定以及不够弹性。

二、Apache Celeborn (Incubating)

Apache Celeborn （Incubating）是我们团队早期为了解决上述问题开发的 Remote Shuffle Service，已经于2022 年 10 月捐赠给了 Apache 基金会。Celeborn 的定位是大数据引擎统一中间数据服务，它是引擎无关的，并且除了支持 Shuffle，未来还会支持 Spilled data，这样计算节点就能真正解除对大容量本地盘的依赖。

在正式介绍 Celeborn 设计之前，简单介绍一些历史。Celeborn 最早诞生于 2020 年，当时的名字是 Remote Shuffle Service，主要为了满足客户需求，2021 年 12 月正式对外开源。开源之后我们吸引了来自小米、Shopee、网易等开发者共建，其中很多人已经成为了核心贡献者。

2022 年 10 月正式进入 Apache 孵化器，截至目前我们积累了 600+的 commits， 32 个 contributor，330+的 star，也希望更多感兴趣的开发者参与共建。

三、Celeborn 的性能、稳定性、弹性

Celeborn 针对性能提升的设计，主要包括核心设计、如何对接 Spark AQE、列式 Shuffle、多层存储。

1. 性能

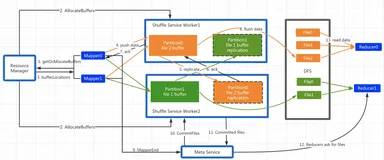

Celeborn 采用了 Push Shuffle + Partition 数据聚合的核心设计。简单来讲，每个 Mapper 的内部维护一个 Buffer 来缓存 Shuffle 数据，当 Buffer 超过阈值之后会触发推送，Mapper 把属于同一个 Partition 的数据推给预先分配好的 Worker。

如上图所示，Partition1 和 Partition2 的数据推给 Worker1，Partition3 的数据推给 Worker2，每个 Partition 最终会生成一个文件。在 Shuffle Read 阶段 Reducer 只需从一个 Worker 上读取属于自己的数据。在这个设计下 Shuffle 数据不落盘，也不需要做排序。同时 Shuffle Read 从随机读转换成了顺序读，网络的连接数也从乘数关系变成了线性关系。这就解决了传统 Shuffle 的主要缺陷。

Partition 切分的设计动机是，对于大作业或者存在数据倾斜的数据，一个 Partition 的文件会变得非常大。我们遇到单 Partition 超过百 G 的情况，很容易把磁盘打爆，也会导致磁盘负载不均衡。

针对这种情况，Celeborn 实现了 Partition 切分。具体来讲，Worker 会动态监测每个 Partition 文件的大小，当超过阈值的时候会返回给 Client 一个 Split 标记。Client 收到 Split 标记后，会异步申请新的 Worker，等新的 Worker Ready 后，Client 会往新的 Worker 推送数据。这样就可以保证单个 Partition 的 Split 文件不会过大，在Shuffle Read 的时候会读取这两个 Split 文件。

接下来介绍 Celeborn 如何支持 Spark AQE。AQE 是近几年 Apache Spark 最重要的优化，它主要有三个场景，Partition 合并、Join Strategy 切换、Skew Join 优化。AQE 对 Shuffle 模块的要求是要能够按 Partition 的范围和 Mapper 的范围去读，按 Partition 的范围读会比较自然，如上图中右上角所示，Reducer1 直接读取 Partition2、3、4 的数据。

而根据 Mapper 的范围读，实现起来稍微复杂，可以分为以下三个步骤：

第一步，Split 切分。Skew Join 意味着数据有倾斜，大概率会触发 Partition 切分，例如 Partition1 切分成了 Split1 和 Split2。
第二步，Sort On Read。在首次 Read 某个 Partition Split 文件的时候，会触发 Sort On Read，Worker 会根据 Partition ID 对这个文件做排序。排序之后，Mapper 的范围读就会从排序之前的随机读变成顺序读。比如我要读 Mapper1 到 Mapper2 的数据，如果是排序之前的文件，我需要对这个文件 seek 四次，但如果是排序之后我只需要 seek 一次。
第三步，Range Read。Sub Reducer 从这两个 Partition 里顺序读取属于自己的 Mapper 范围的数据。同时，Split 文件会记录自己的 Mapper 列表，这样就可以裁剪掉不必要的 Split 文件。

接下来介绍 Celeborn 的列式 Shuffle。众所周知，行存和列存是两种常见的数据布局方式。列存的好处是相同类型的数据放在一起，易于编码，如字典编码、行程编码、Delta 编码、前缀编码等，可以非常大程度降低数据量。以往列存主要用于存储源表数据，而计算引擎算子内的中间数据大多用行存，因为以往算子的实现大多基于行存数据。

但近几年向量化引擎越来越流行，包括 Velox、ClickHouse、DuckDB 等，他们都使用了向量化的算子实现，因此算子的中间数据也使用了列存。虽然 Databricks 的 photon 引擎使用了向量化技术，但 Apache Spark 依然是基于行存的引擎。

为了在 Apache Spark 中实现列式 Shuffle，Celeborn 引入了行列转换和代码生成，在 Shuffle Write 的时候把行存的数据转化成列存，在 Shuffle Read 的时候把列转化为行存。同时为了提升行列转换的效率，Celeborn 引入了代码生成的技术来消除解释执行的开销。在 3T TPCDS 的测试中开启列式 Shuffle 后，整体的 Shuffle Size 可以减少 40%，行列转换的开销低于 5%。

接下来介绍 Celeborn 的多层存储。多层存储的设计目标是让 Celeborn 能够灵活适配多种硬件环境，并尽可能让数据存放在更快的存储层。Celeborn 定义了三种存储介质：内存、本地盘、分布式存储（OSS/HDFS）。用户可以任意选择 1-3 种存储，比如可以只用本地盘，也可以只用内存和 OSS。

上图展示了同时选择三种介质的存储机制，首先内存会被划分为两个逻辑区域，Push Data Region 和 Cache Region。Map 推送的数据会先落在 Push Data Region，当某个 Partition 的数据超过预设阈值会触发 Flush，这个时候 Celeborn 会去判断 Partition 的目标存储层，如果是本地盘（P3），这部分数据将被刷到本地；如果是内存 Cache（p4），这部分数据会被逻辑划分给 Cache Region(不会有真正的内存拷贝)。

当 Cache Region 满了时，Celeborn 会把最大的 Partition Evict 到下一层存储，例如 P4 会被刷到本地盘。一旦某个 Partition 的数据被刷盘，它后续的数据将不会被移到 Cache Region。

当本地盘满了时，我们有两种策略，第一种是把本地文件 Evict 到 OSS。第二种不用动本地文件，数据直接从内存 Flush 到 OSS。

多层存储既可以通过内存提升小 Shuffle 的性能，也可以利用 OSS 的海量存储空间，支持超大的 Shuffle，还还可以让 Celeborn 不依赖本地盘，比如只选择内存和 OSS，那么 Celeborn 就没有本地盘，这样就可以更好的对 Celeborn 服务本身实现弹性。

2. 稳定性

Celeborn 针对服务本身稳定性的设计，主要包括绍原地升级、拥塞控制、负载均衡。

首先介绍原地升级。可用性是服务必须满足的要求，蓝绿切换的方式虽然可以满足大部分场景，但需要较多人工介入和临时资源扩张。Celeborn 通过协议向前兼容和优雅重启实现了应用无感的原地升级。向前兼容我们通过协议的 PB 化实现，而优雅重启我们利用了 Partition 主动切分的特性，上图展示了优雅重启的过程。

首先，外部系统触发优雅重启，Worker 收到信号后，把自己标记为 graceful shutdown 状态，并上报给Master，此后 Master 将不会向 Worker 分配新的 slots。然后 Worker 给 PushData 的返回打上 HardSplit 的标，Client 收到这个标记后将不会继续向这个 Worker 推送数据，同时向该 Worker 会发起 CommitFile 的消息，当 Worker 上所有缓存在内存中的 Partition 数据完成 CommitFile 后，Worker 会把内存的状态序列化并存到本地的 LevelDB，然后重启。之后从 LevelDB 里读取并恢复状态，最后向Master重新注册。

从这个流程我们可以看到，由于有主动 Split 机制的存在，Celeborn 的优雅重启比起其他系统要更加高效，基本上可以在秒级别完成，且完全不影响作业运行。

接下来介绍 Celeborn 在 Shuffle Write 阶段的拥塞控制。为了避免瞬时的大作业把 Worker 内存打爆，Celeborn 参考了 TCP 的拥塞控制机制，包括慢启动、拥塞避免、拥塞控制三个环节。

Pusher 初始的时候处于慢启动状态，推送数据的速率很慢，但这个速率会以指数级上涨，当它到达某个阈值后会进入拥塞避免阶段。这时推送速率的上涨速度会变慢，变成固定的斜率。而这时如果 Worker 内存达到警戒线，会触发拥塞控制，给每个 Client 发一条标记。Client 收到之后会回到一开始的慢启动状态，Pusher 的速率也相应降到非常低。

流量控制的另一种常见设计是 Credit Based 的流控，简单来说就是每当我推送数据之前，要先向 Worker 拿到一定的 Credit，这意味着 Worker 会为我预留一部分内存，我只能推送不超过我手里的 Credit 的数据。这种机制可以保证对内存的精准控制，但它的 Tradeoff 是增加了控制流，对性能有一定的影响。

Celeborn 在 Shuffle Write 阶段采用的类 TCP 的拥塞控制，能同时兼顾瞬时流量的高峰和稳定态的性能。同时，Celeborn 在支持 Flink 的 Shuffle Read 阶段采用了 Credit Based 的设计。

接下来介绍 Celeborn 的负载均衡设计。当前 Celeborn 关注的负载均衡主要集中在磁盘，设计目标是隔离坏盘，并尽量把负载分配给更快的、空间更足的盘。具体来说，Worker 会监控本地每块可用盘的状态，包括健康度、刷盘速率、预测未来的用量，这些状态信息随心跳发给 Master。Master 维护了整个集群所有可用盘的状态信息，并根据某个算法模型对磁盘进行分组。级别高的组会分配更多的工作负载，如果属于同一个组，会尽量分配给可用容量更大的盘。Celeborn 这种负载均衡的设计在异构环境下有更稳定的表现。

3. 弹性

Celeborn 针对弹性的设计，主要包括 Spark on K8s + Celeborn 方案。

在 Yarn 的场景，External Shuffle Service 是 Spark 开启动态资源伸缩的前提，Shuffle 数据托管给 ESS 后，Executor 就可以释放。

但 Spark on K8s 场景不存在 ESS，为了服务后续的 Shuffle Read，Pod 即使处于空闲状态也无法释放。开源方案为了优化这个场景，加了一个参数 spark.dynamicAllocation.shuffleTracking.enabled，通过跟踪 Shuffle 文件是否被读取来决定是否释放。但根据我们的测试，这个参数的效果有限。集成 Celeborn 之后，Shuffle 数据托管给 Celeborn 集群，Pod 就可以在空闲后立即释放，从而做到真正的弹性。

4. 典型场景

Celeborn 有以下三种典型的场景。

第一种是完全混部。也就是 HDFS、Yarn、Celeborn 分布在同一个集群，它的主要收益是可以提升性能和稳定性。
第二种是 Celeborn 独立部署，HDFS 和 Yarn 混部。它除了能提升性能和稳定性，还能隔离源表数据的 IO 和 Shuffle 数据的 IO 对磁盘的抢占，提供了一定的资源隔离，以及 Celeborn 集群的部分弹性。
第三种是存算分离。源表的数据存在对象存储，计算节点运行在 K8s 或者 Yarn 集群，Celeborn 的集群也独立部署，这种场景下计算集群和 Celeborn 集群都可以享用完整的弹性。
