⛄ 内容介绍
由于涡旋光束可以在不增加光谱带宽的前提下显著地提升信道的信息容量,而且能够更好地缓解湍流对光束传输时的负面影响.
⛄ 部分代码
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%
% Gauss-Laguerre Acoustic Beam
%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
clear; clc; close all;
% Model Parameters
l =-1; % topological charge;
n = abs(l)+0; % radial index; n=|l|,|l|+2,|l|+4 ...
D = sqrt(2); % is a constant for normalization;
% Discrete domain
xc=-6.2:0.2:6.2; %[-]
yc=-6.2:0.2:6.2; %[-]
Z=0.6; %[-] a XY-slice in the z-direction
[X,Y] = meshgrid(xc,yc);
[TH,R] = cart2pol(X,Y);
% Analytical functions
G = @(r,z) D./sqrt(1+z.^2).*exp(-r.^2./(1+z.^2)).*exp(-1i/4*(z.*r.^2)./(1+z.^2));
A = @(r,z) (sqrt(2)*r./sqrt(1+z.^2)).^abs(l).*LaguerreL((n-abs(l))/2,abs(l),2*r.^2./(1+z.^2));
PHI = @(th) exp(1i*l*th);
PSI = @(z) exp(-1i*(n+1)*atan(z));
P = @(th,r,z,t) G(r,z).*A(r,z).*PHI(th).*PSI(z).*exp(-1i*t);
% Compute profile for a seleted time 't':
p1=P(TH,R,Z,0);
% Plot a single slice of the presure profile
figure(1); fontsize=12;
set(gcf,'position',[100,100,600,200])
subplot(121), imagesc(xc,yc,flipud(abs(p1))); colorbar;
xlabel('x','interpreter','latex','fontsize',fontsize);
ylabel('y','interpreter','latex','fontsize',fontsize);
title('magnitude','interpreter','latex','fontsize',fontsize);
subplot(122), imagesc(xc,yc,flipud(angle(p1))); colorbar;
xlabel('x','interpreter','latex','fontsize',fontsize);
ylabel('y','interpreter','latex','fontsize',fontsize);
title('phase at $t_0$','interpreter','latex','fontsize',fontsize);

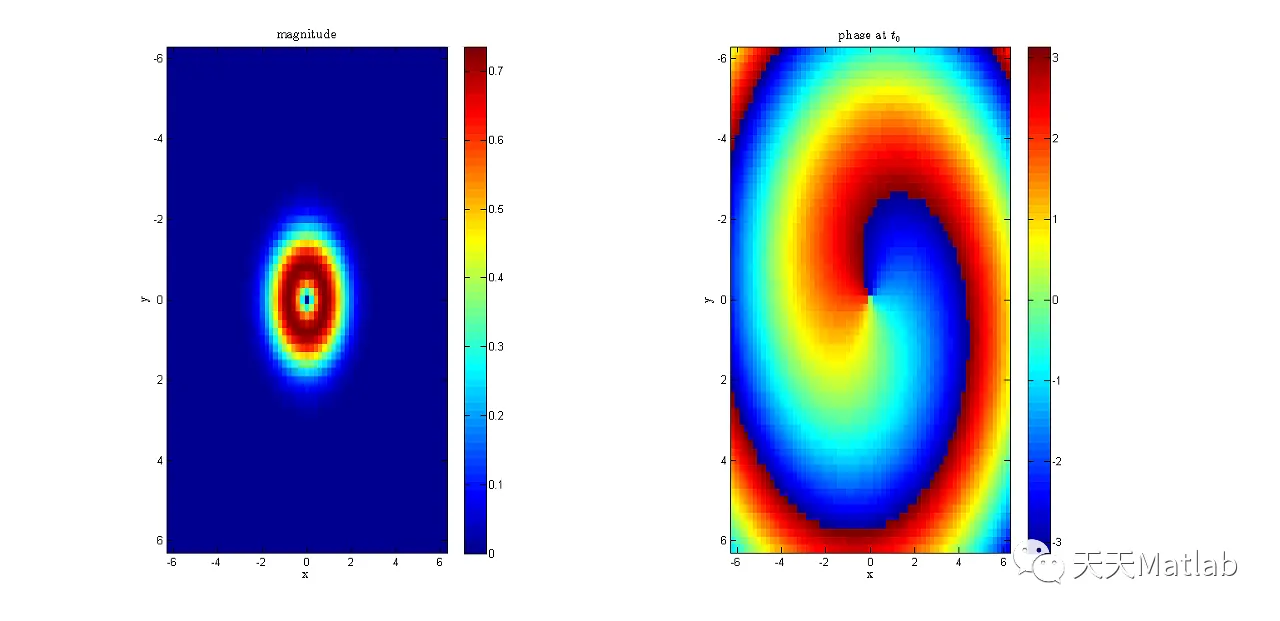

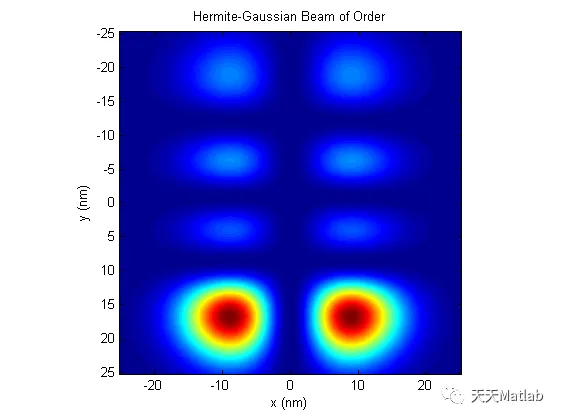

⛄ 运行结果
⛄ 参考文献
[1]朝鲁门. 涡旋光的产生与传播特性研究[D]. 内蒙古大学, 2014.
