android中SVG 的使用姿势

简介: android中SVG 的使用姿势

SVG(Scalable Vector Graphics,可伸缩矢量图形 )是W3C推出的一种开放标准的文本式矢量图形描述语言,它是基于XML、专门为网络而设计的图像格式,SVG是一种采用XML来描述二维图形语言,所以它可以直接打开xml文件来修改和编辑


在 Android 中如何使用 svg 呢,下面我们来看一下:


SVG 静态图


自定义 svg 图


1,创建 svg 格式的图


制作地址:https://svg.wxeditor.com/


在上面这个网站中可以在线创建 svg 图片,最后 ctrl + s 进行保存即可。




2,将 svg 转换为 vector Drawable


工具连接:https://pan.baidu.com/s/1bp9HANH


使用转换工具,将上面创建好的图片导入到转换工具,然后进行格式转换。

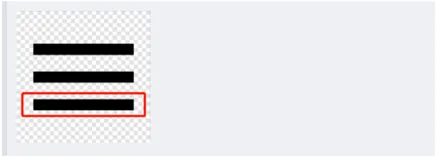

点击圈起来的地方进行导入 svg 格式文件,然后就会自动生成代码如下:




3,使用


然后复制这些代码,打开 as,在 drawable 文件夹下创建一个 xml 文件,并粘贴这些代码


<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="580dp"
    android:height="400dp"
    android:viewportWidth="580"
    android:viewportHeight="400">
    <path
        android:fillColor="#fff"
        android:pathData="M -1 -1 H 581 V 401 H -1 V -1 Z" />
    <path
        android:fillColor="#ff0000"
        android:fillAlpha="0.5"
        android:strokeColor="#bf0000"
        android:strokeAlpha="0.5"
        android:strokeWidth="1.5"                 android:pathData="M126,150.584091l113.826691,0l35.173309,-108.134872l35.17334,108.134872l113.82666,0l-92.087524,66.830261l35.17511,108.134872l-92.087585,-66.832062l-92.08757,66.832062l35.175156,-108.134872l-92.087578,-66.830261z" />
</vector>


解释一下:


fillColor:填充颜色


strokeColor:线颜色


fillAlpha:填充透明度


strokeAlpha:线透明度


StorkeWidth:线宽度


PathData:路径值,根据值来画图片




即可使用,如下




svg 是自适应的


注意,android 5.0 一下好像不支持 svg


使用 as 自带的 svg 图片


在drawable文件夹上右键->new->Vector Asset


选择要使用的图片,可以设置大小 和 透明度


创建成功后就可以再 drawable 文件夹中看到了。


svg 动画效果


1,用到了 SVG 静态图


2,用到了动画


下面看一下简单使用:


首先看一下 svg 图


<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="580dp"
    android:height="400dp"
    android:viewportWidth="580"
    android:viewportHeight="400">
    <path
        android:name="star_back"
        android:fillColor="#000000"
        android:pathData="M -1 -1 H 581 V 401 H -1 V -1 Z" />
    <path
        android:name="star"
        android:fillColor="#ff0000"
        android:fillAlpha="0.5"
        android:strokeColor="#bf0000"
        android:strokeAlpha="0.5"
        android:strokeWidth="1.5"
        android:pathData="M126,150.584091l113.826691,0l35.173309,-108.134872l35.17334,108.134872l113.82666,0l-92.087524,66.830261l35.17511,108.134872l-92.087585,-66.832062l-92.08757,66.832062l35.175156,-108.134872l-92.087578,-66.830261z" />
</vector>


然后是 animated-vector


<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
android:drawable="@drawable/star">
<!-- animated-vector 相当于一个桥梁,静态的 svg 和 动画之间的桥梁-->
<target
    android:animation="@animator/star_in"
    android:name="star"/>
</animated-vector>


接着看一下 target。注意他的 name 和 svg 中 path 的 name 是相同的。


然后 animation 值的是动画 如下:


<?xml version="1.0" encoding="utf-8"?>
<objectAnimator xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="500"
    android:propertyName="trimPathEnd"
    android:valueFrom="1"
    android:valueTo="0"
    android:valueType="floatType">
</objectAnimator>


使用:


<ImageView
       android:id="@+id/image_main"
       android:layout_width="200dp"
       android:layout_height="200dp"
       android:src="@drawable/star"/>


final AnimatedVectorDrawable drawableIn = (AnimatedVectorDrawable) getResources().getDrawable(R.drawable.star_d_in);
        final AnimatedVectorDrawable drawableOut = (AnimatedVectorDrawable) getResources().getDrawable(R.drawable.star_d_out);
        final ImageView imageView = (ImageView) findViewById(R.id.image_main);
        imageView.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                if (flag) {
                    imageView.setImageDrawable(drawableIn);
                    drawableIn.start();
                    flag = false;
                } else {
                    imageView.setImageDrawable(drawableOut);
                    drawableOut.start();
                    flag = true;
                }
            }
        });


imageView.setImageDrawable(drawableOut);
                drawableOut.start();
                flag = true;
            }
        }
    });
