SF6传感器采集上传到阿里物联网云平台

简介: 本文将以SF6传感器作为采集对象,使用海创微联采集控制系统对SF6、氧气浓度采集,然后将采集到的数据上传到海创物联网平台,海创物联网平台将数据实时可视化。

本文将以SF6传感器作为采集对象,使用海创微联采集控制系统对SF6、氧气浓度采集,然后将采集到的数据上传到海创物联网平台,海创物联网平台将数据实时可视化。

文章分为3部分:

  • 设备介绍
  • SF6传感器的介绍与操作。
  • 数据采集
  • 海创微联采集控制系统的控件部署、调试。
  • 数据上传
  • 阿里物联网云平台产品和设备的创建。

一 设备介绍

1.1 设备连线

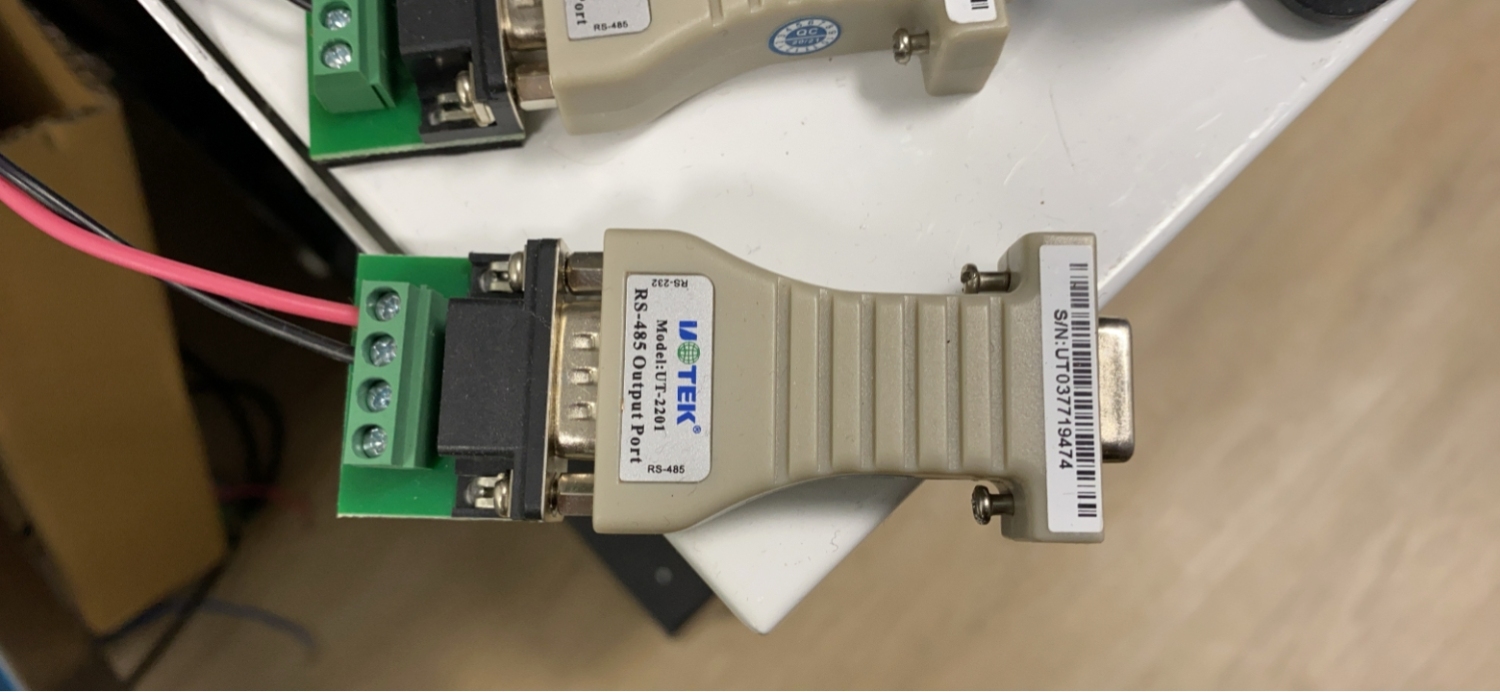

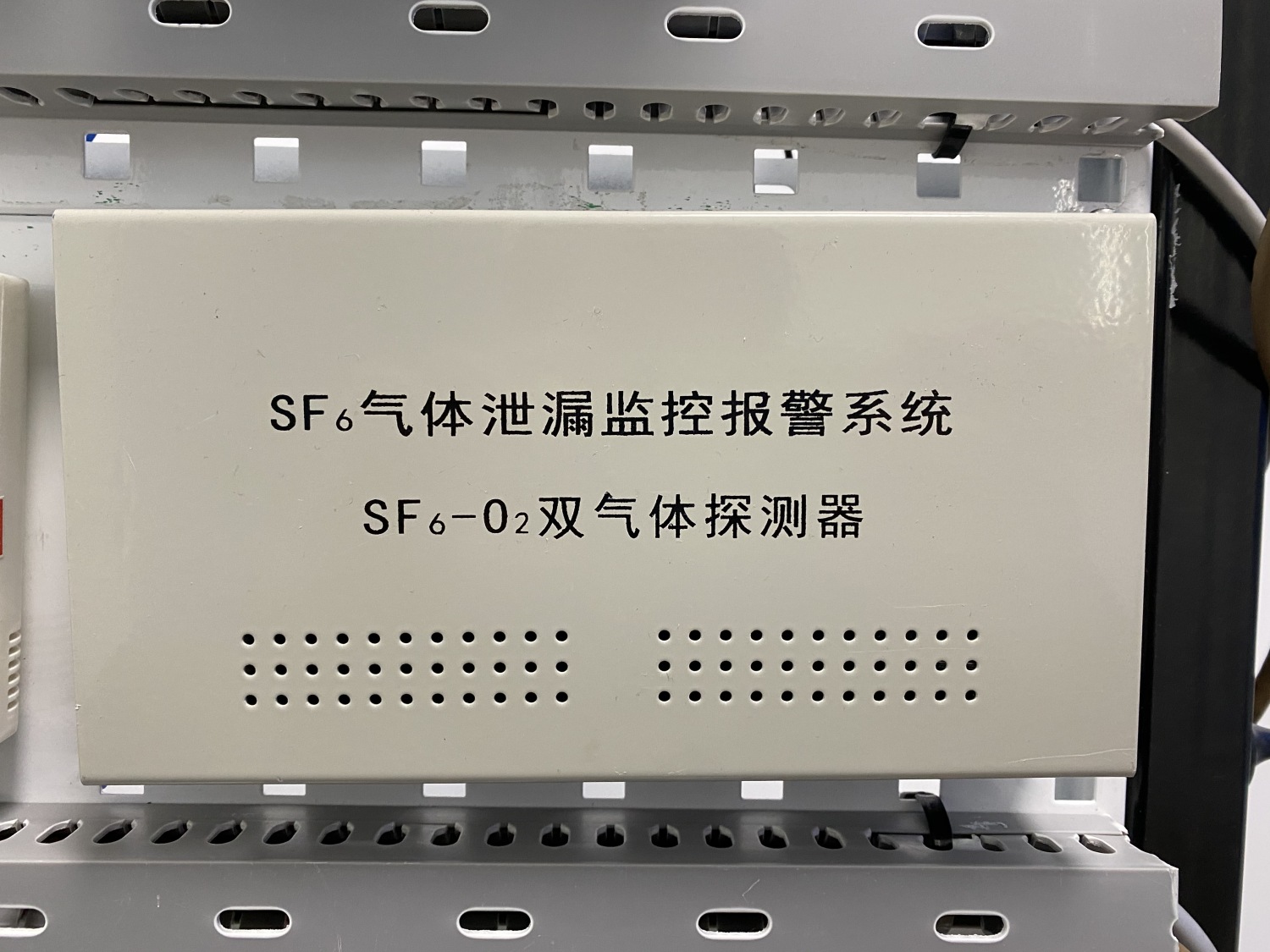

首先介绍一下设备的连线,SF6传感器由电源供电,使用modbus协议通讯,485线传输数据。485线连接485转232转换头,然后232直接连接海创物联网关。

二 数据采集

使用海创微联采集控制系统对SF6传感器进行采集、处理、转发等操作。

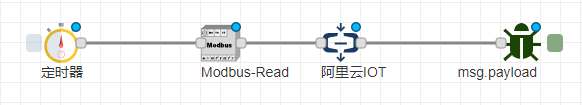

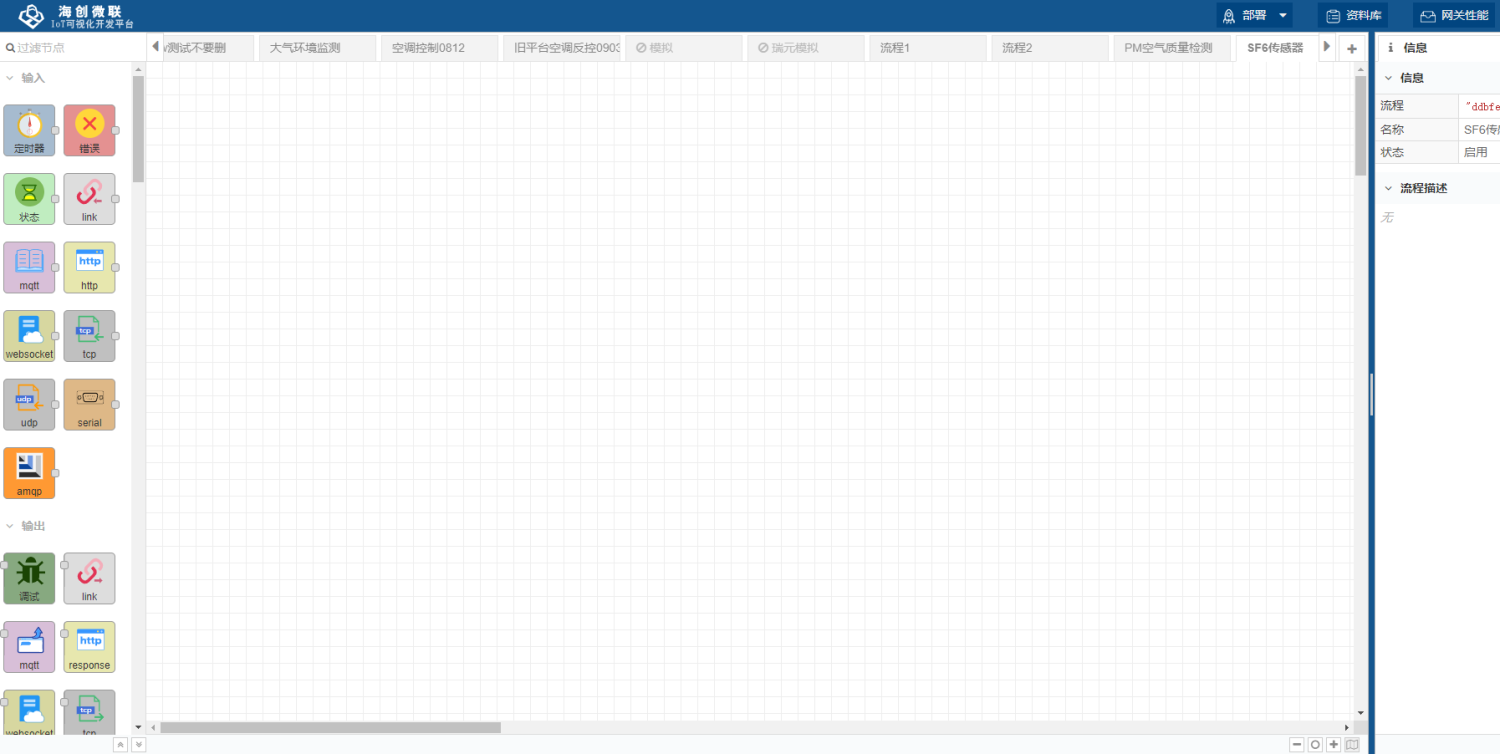

打开海创微联采集控制系统,从左边的采集引擎中选择定时器、modbus、和调试器,按下图连接。

modbus配置如下,选择串口连接,因为连接的第3个口,所以选择/dev/ttyS2,波特率4800。


功能码为FC3,添加2个采集量,SF6和02(功能码、单元ID、采集地址、算法需要查看设备的说明书)。

定时器配置为周期10s发送一次请求。

配置完成后,点击部署,调试界面显示每隔10s采集到的数值。

由上图可知,已经成功采集SF6和O2的数据。

三 数据上传

海创海创微联采集控制系统能与阿里物联网云平台进行联动,将采集到的数据实时可视化。

3.1 产品设备的创建

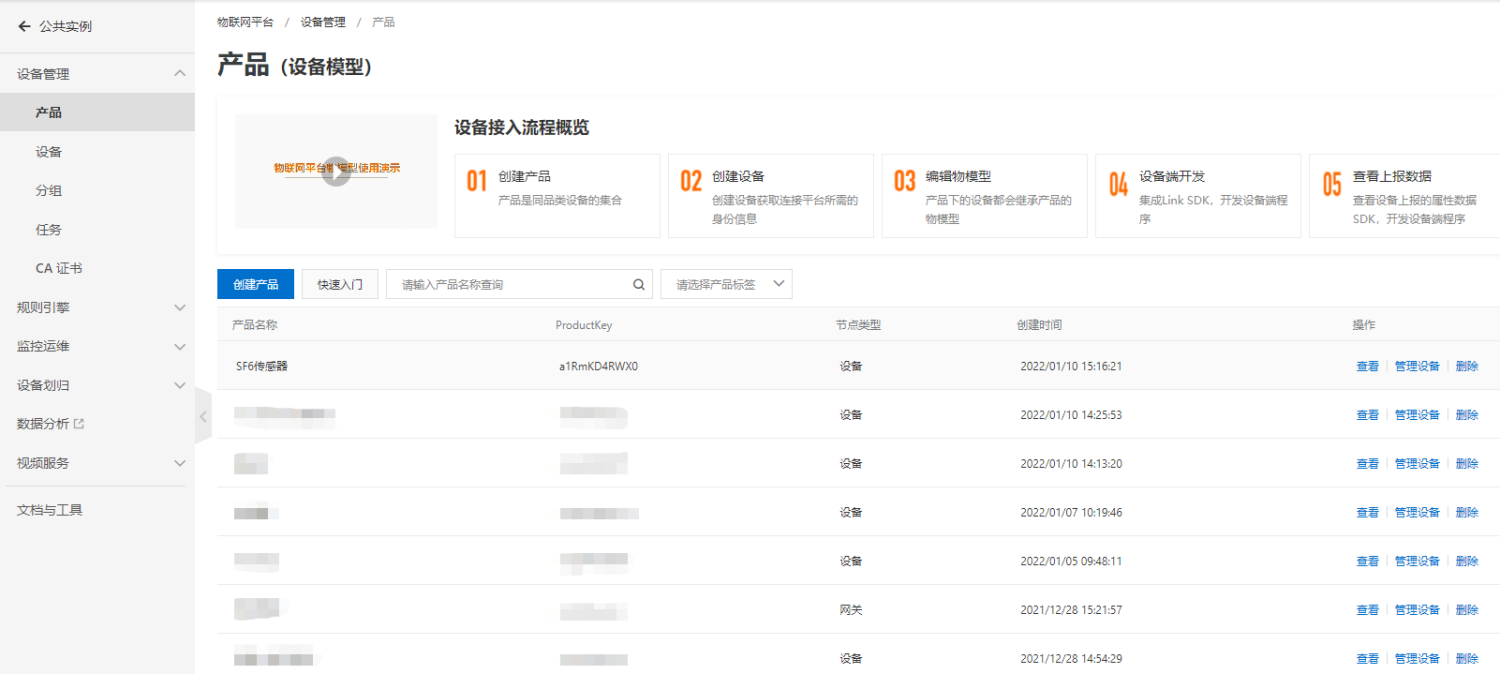

登录阿里云物联网平台,创建自定义产品。

然后在该产品下创建一个设备,操作顺序如下图。

3.2 采集量的定义

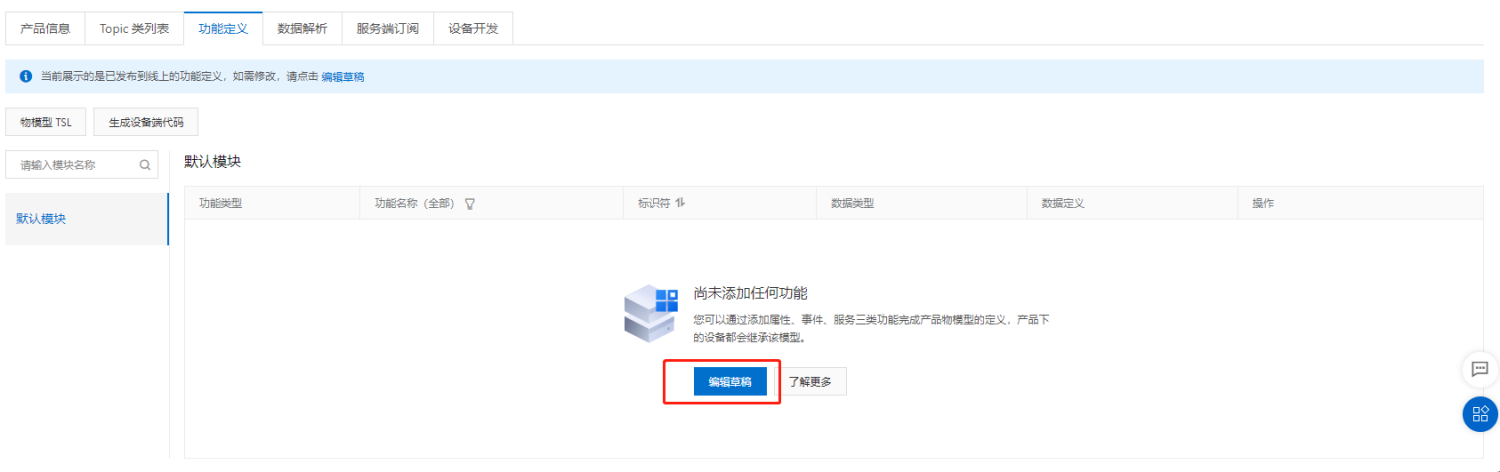

查看创建的产品,在功能定义中,点击编辑草稿。

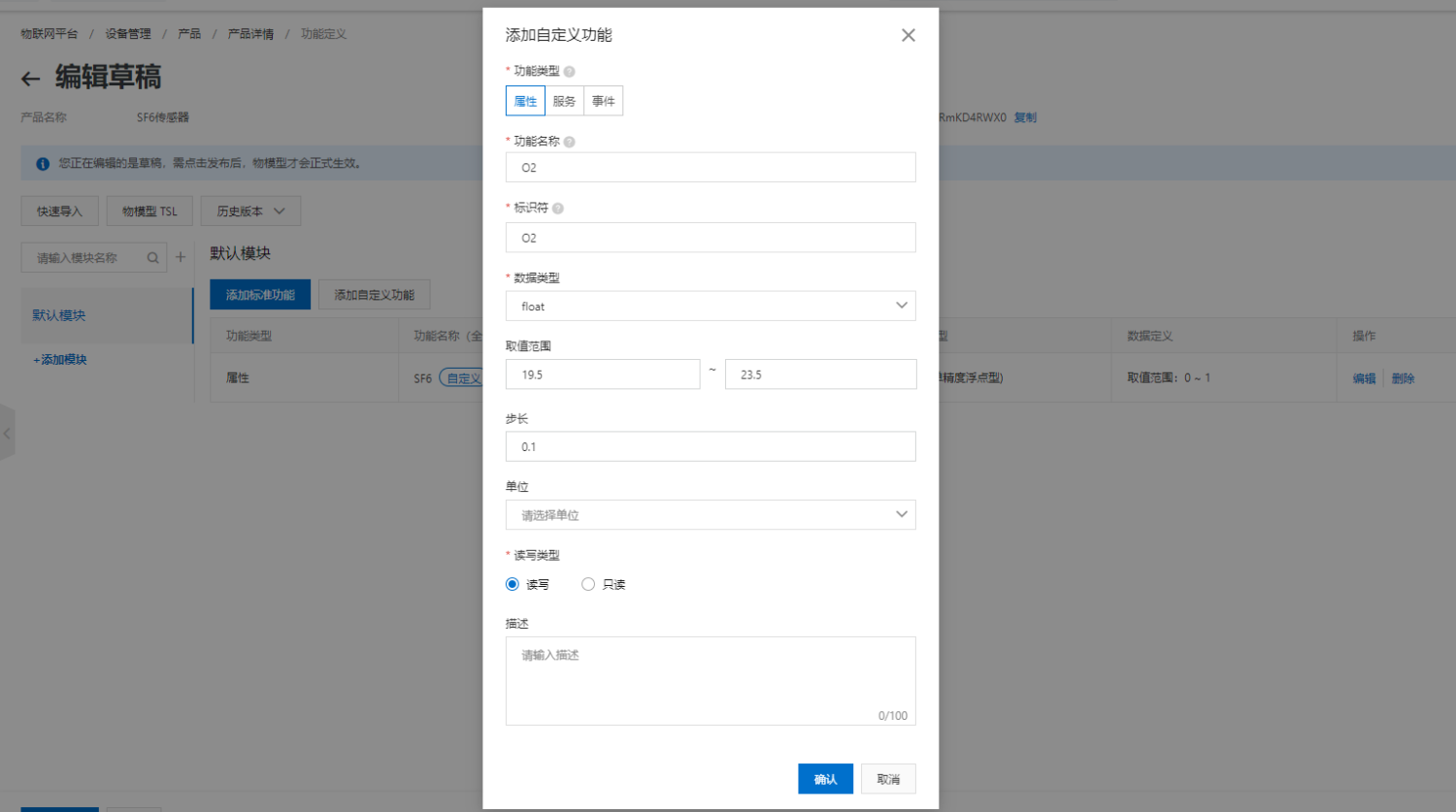

添加自定义功能。

标识符一定要和采集引擎中的标识符一致。

创建完成后点击左下角的发布上线。

查看创建的设备,记录设备的3个标识符,ProductKey(产品标识)、DeviceKey(设备标识)、DeviceSecret(设备密钥)。

3.3 数据可视化

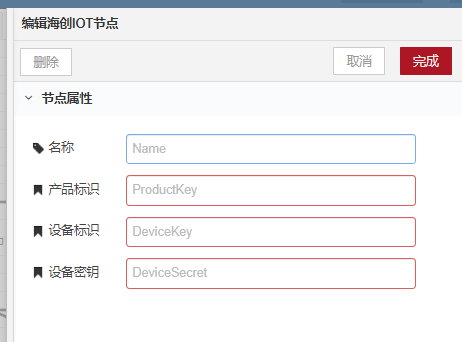

回到海创微联采集控制系统,在阿里云IOT节点输入3个标识。

点击部署,阿里云IOT连接成功。

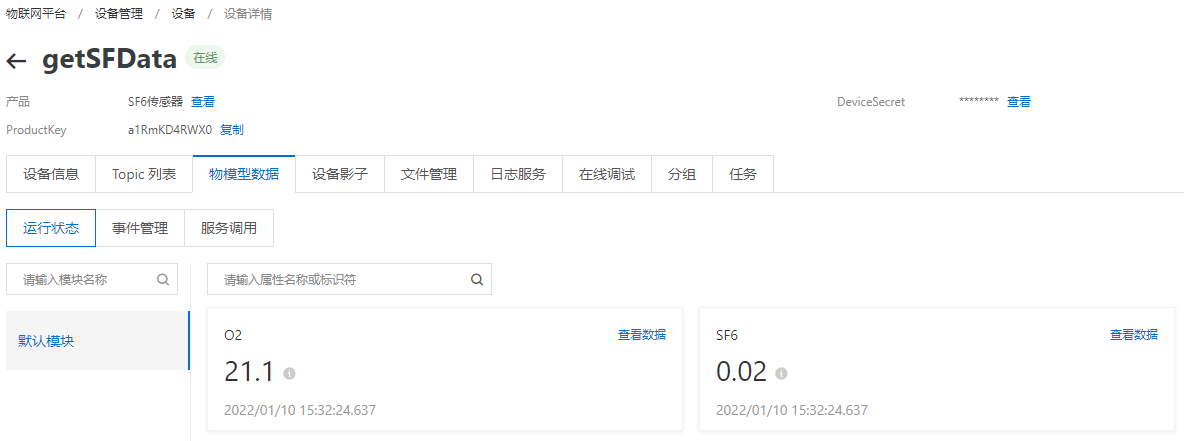

回到阿里云物联网平台,设备显示在线。

数据采集成功。
