本文主要记录一下首次学习WRF并运行官网案例的全过程。

案例如下：

飓风Matthew在海地、古巴和巴哈马登陆，然后平行于美国东海岸，造成大面积破坏。

前期准备，已经完成了系统环境配置，WRF的安装、编译，WPS的安装与编译、静态地理数据下载。

静态地理数据

WRF 模型系统能够创建理想化的模拟，尽管大多数用户对真实数据案例感兴趣。要启动真实数据案例，必须创建区域再全局上的物理位置以及该位置的静态信息。这需要一个数据集，包括地形和土地使用类别等领域。这些数据可以从WRF下载页面获得。

下载链接

• 下载其中的Mandatory Static Data数据。请记住，如果正在下载完整的数据集，那么该文件将非常大。
• 将解压完的文件重命名为WPS_GEOG
• 目录信息需要在namelist.wps 文件的&geogrid 部分中给定：
• geog_data_path = ´path_to_directory/Build_WRF/WPS_GEOG´
• Mandatory Static Data 大约为29G（压缩后2.6G）。除此之外还有一些特殊用途的静态地理数据。
  最终得到三个文件夹：

• 下面开始正式过程：
•


1、ungrib

• 在上述路径下建立一个空的文件夹data，用来存放数据
• 使用命令：mkdir data

这样就有了四个文件夹：

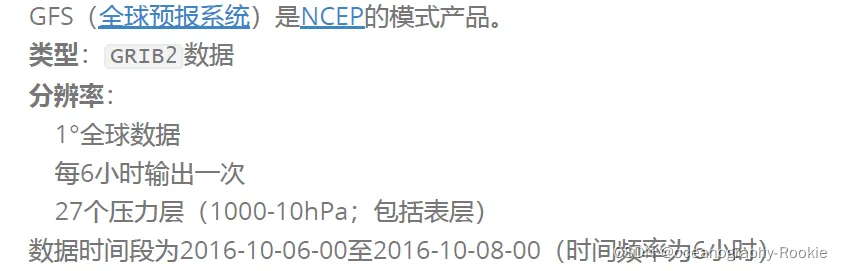

将下载Matthew案例研究数据并放在DATA/ 目录中。文件下载链接如下：

Matthew案例

先把文件下载放到data目录下：

在命令行使用解压命令如下：tar -xf matthew_1deg.tar.gz，当你解压tar文件时，你会得到一个名为matthew/ 的目录。

通过运行g2print 来熟悉这些数据：

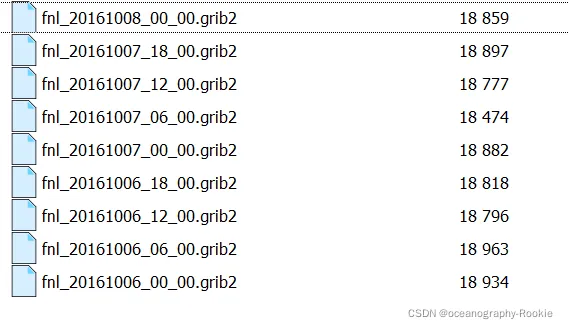

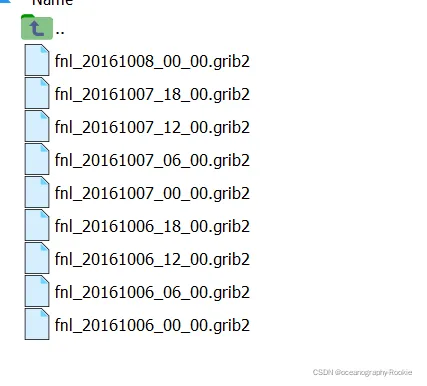

使用cd命令切换到matthew文件下，可以发现有几个文件，然后通过

WPS\util\g2print.exe

查看文件信息

使用命令如下,

这一段代码前一部分主要是调用g2print.exe查看文件信息，首先找到你的g2print.exe的路径，我的是在：./WPS/util/g2print.exe ，

第二部分就是你想要查看的文件所在的路径，这里我的是在：

../WRF/data/matthew/fnl_20161006_00_00.grib2，

最后的代码就是生成一个日志文件：>& g2print.log

./WPS/util/g2print.exe ../WRF/data/matthew/fnl_20161006_00_00.grib2 >& g2print.log

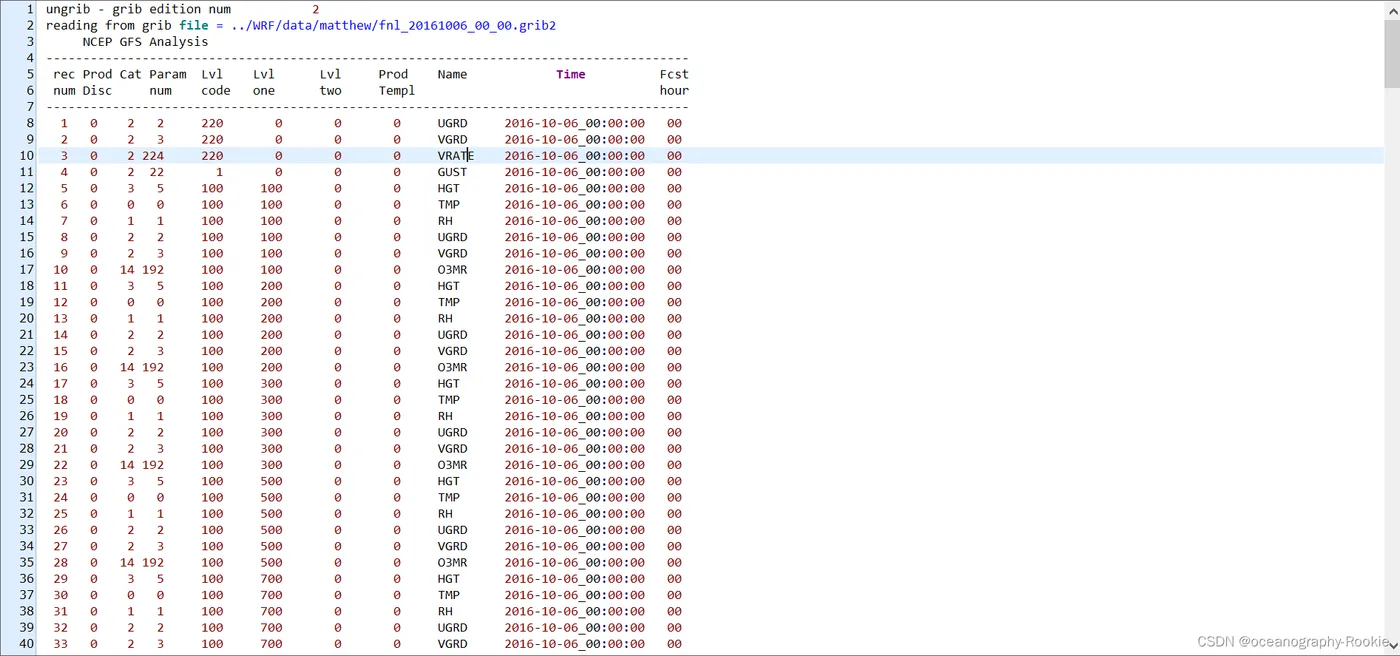

运行后会在文件目录下生成一个名为g2print.log的文件，可以查看里面的内容信息：

链接到GFS Vtable

这一步需要用的文件位于：ungrib/Variable_Tables/Vtable.GFS

链接代码如下：

ln -sf ungrib/Variable_Tables/Vtable.GFS Vtable

使用脚本link_grib.csh链接GRIB数据

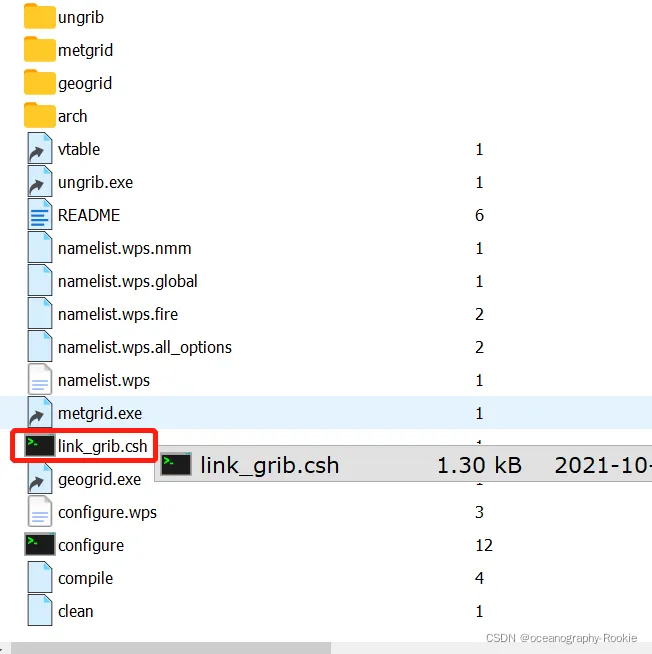

这一步用到的文件位于wps的link_grib.csh文件，需要将我们最开始下载的matthew文件下的所有fnl***.grib2文件进行链接：

代码如下：./link_grib.csh ../DATA/matthew/fnl

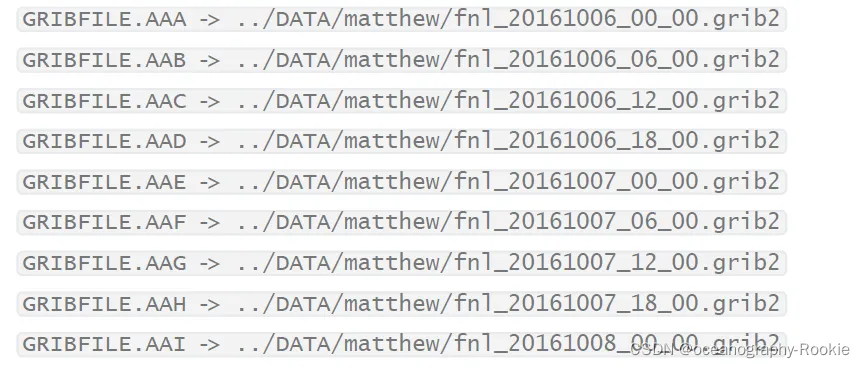

这将创建以下链接：

编辑namelist.wps 文件，并设置如下：

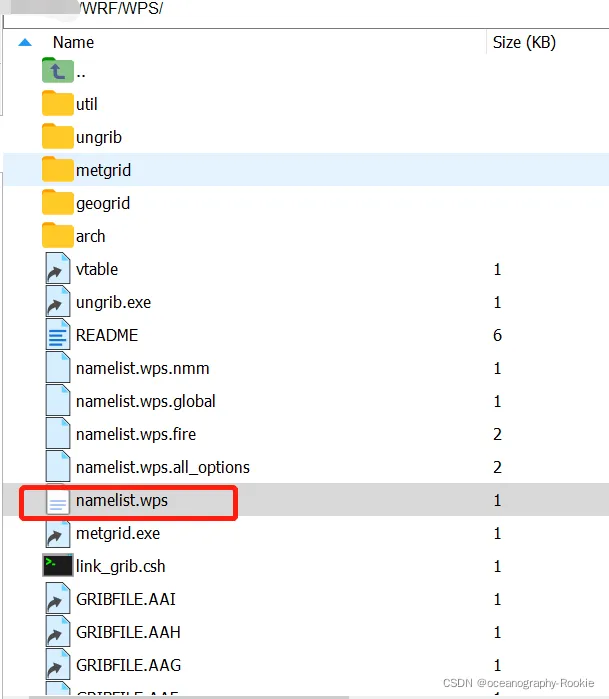

该文件同样位于WPS的目录下：

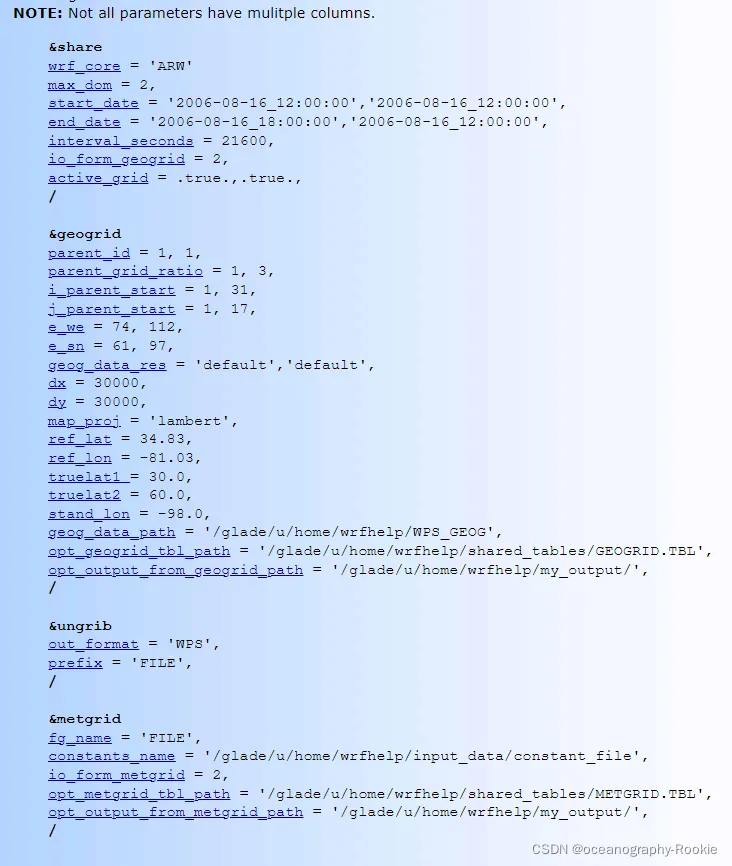

注：有关这些变量的详细解释以及对最佳实践的建议，请参阅Best Practices WPS Namelist，或WRF User’s Guide的第三章。

修改如下：

max_dom = 1
start_date = '2016-10-06_00:00:00',
end_date = '2016-10-08_00:00:00',
interval_seconds = 21600,

保存后退出。

运行ungrib 来创建中间文件：

文件还是在WPS路径下：

代码如下：

./ungrib.exe

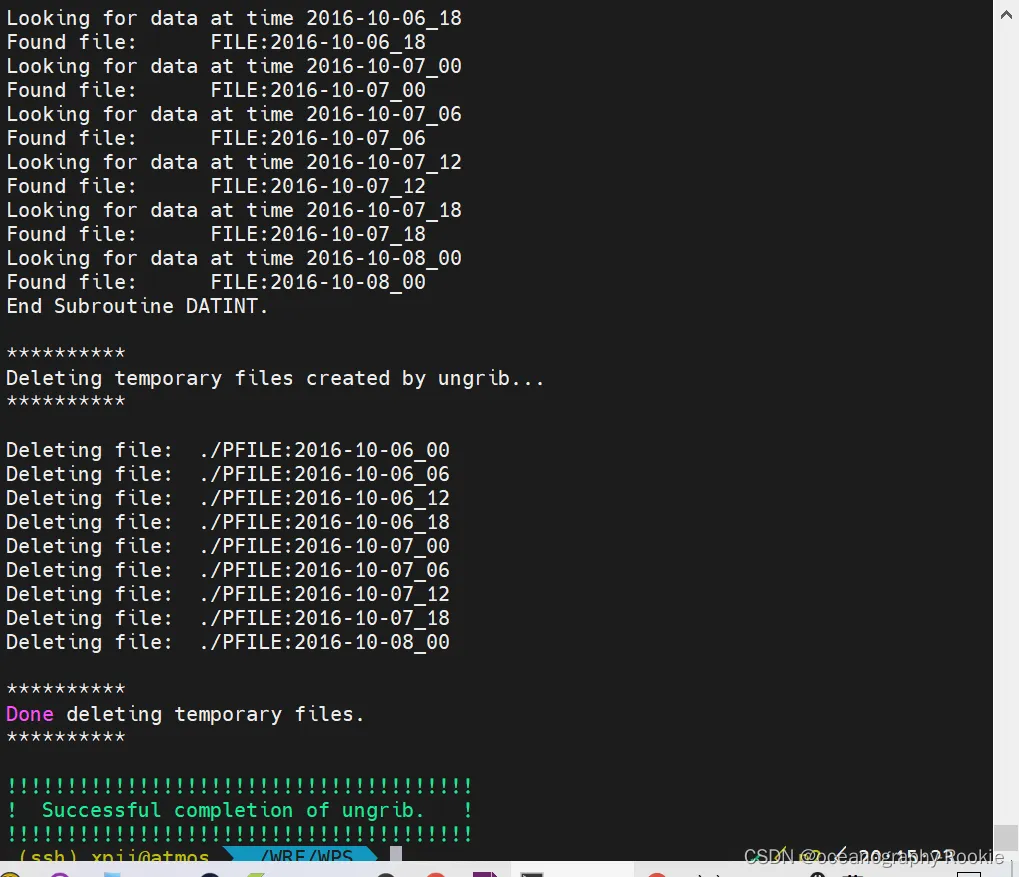

运行后显示，这个应该是成功了：

2、获取SST数据（本步可跳过）

• 注：我们不会在单区域情况下使用SST 数据，但是如果对运行SST-update 案例感兴趣，稍后将使用它。现在，只存储这些数据，以便以后使用。如果您对运行sst-update案例不感兴趣，那么您可以跳过本节。

还是同样需要先下载SST数据，下载链接如下：SST下载

下载完成后，还是放在之间最开始创建的data文件夹下：

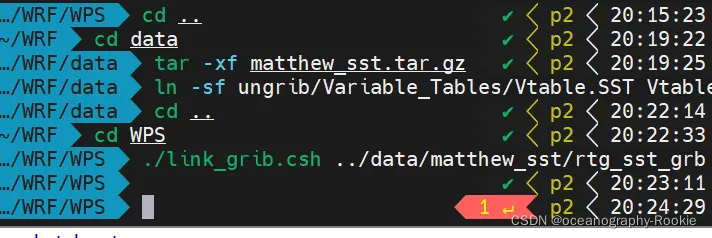

重复两部操作，链接vtable和sst_grib文件：

• ln -sf ungrib/Variable_Tables/Vtable.SST Vtable
• ./link_grib.csh ../data/matthew_sst/rtg_sst_grb

• 编辑namelist.wps，与上面同理：

start_date = '2016-10-06_00:00:00',
end_date = '2016-10-08_00:00:00',
interval_seconds = 21600,

再运行：./ungrib.exe，显示运行完成：

3、 Geogrid

首先！！！！确保你的电脑上有陆地数据，也就是静态地理数据。

• 确保处于WPS/ 目录中

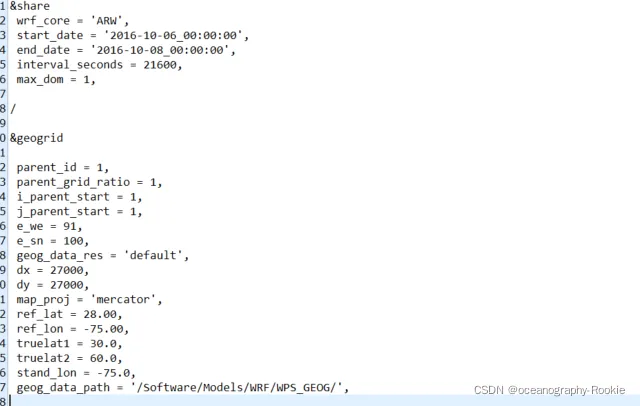

• 编辑namelist.wps

parent_id = 1,
parent_grid_ratio = 1,
i_parent_start = 1,
j_parent_start = 1,
e_we = 91,
e_sn = 100,
geog_data_res = 'default',
dx = 27000,
dy = 27000,
map_proj = 'mercator',
ref_lat = 28.00,
ref_lon = -75.00,
truelat1 = 30.0,
truelat2 = 60.0,
stand_lon = -75.0,
 geog_data_path = '/Software/Models/WRF/WPS_GEOG',

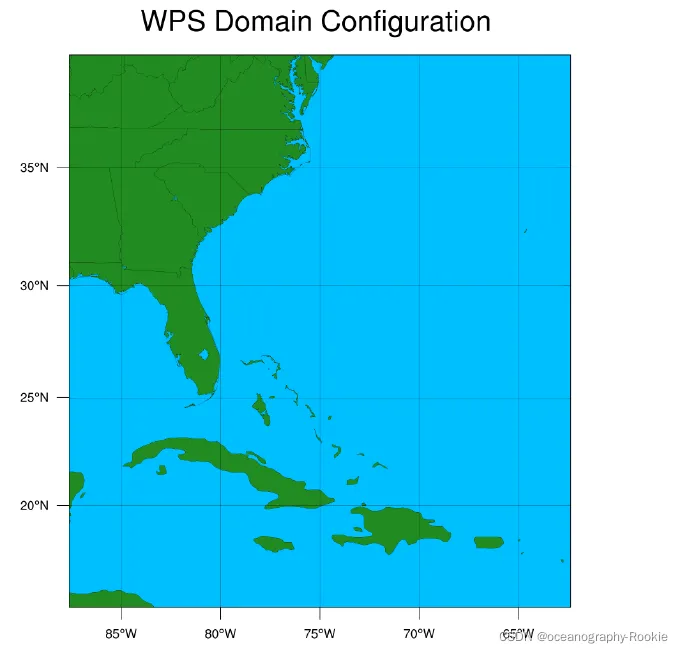

在运行geogrid.exe之前，确保区域位于正确的位置：

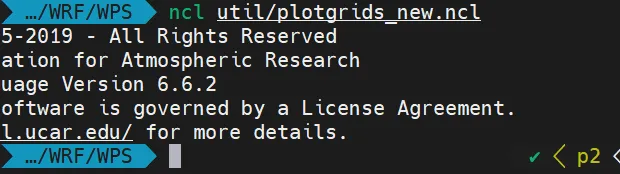

运行以下代码进行查看：

ncl util/plotgrids_new.ncl

现在运行geogrid.exe 来创建这个区域的静态数据，该文件还是处于WPS的目录下

注：这将覆盖任何之前运行的geo_em.d01.nc 文件，所以，如果你想保存旧文件，就把它们保存在其它地方。

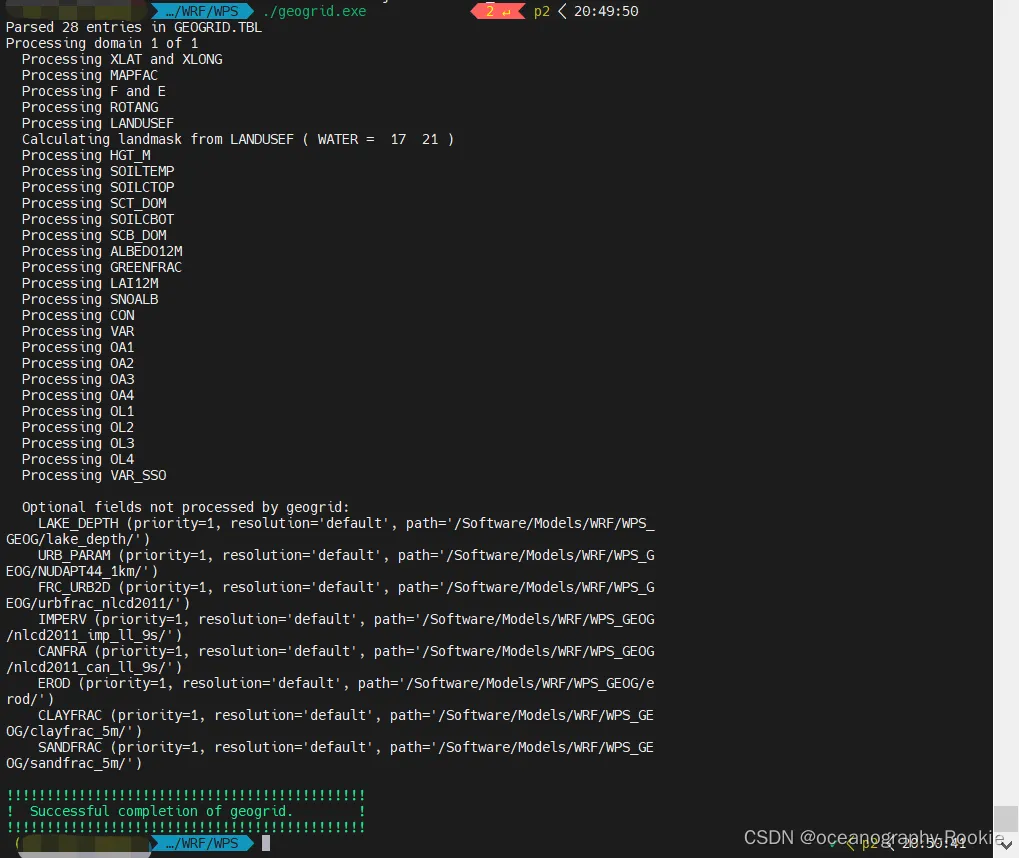

运行代码：./geogrid.exe，出现以下内容表示成功啦：

并且，可以在该文件目录下找个geo_em.d01.nc文件：

4、 Metgrid

1. 插值到模式区域（metgrid.exe）

• namelist.wps
  不需要对namelist.wps 进行额外的更改，只需要确保对Matthew案例正确设置开始和结束日期，并将fg_name 设置为FILE

• 运行metgrid.exe 将输入文件插值到模式区域上，文件位置与上述相同：

./metgrid.exe

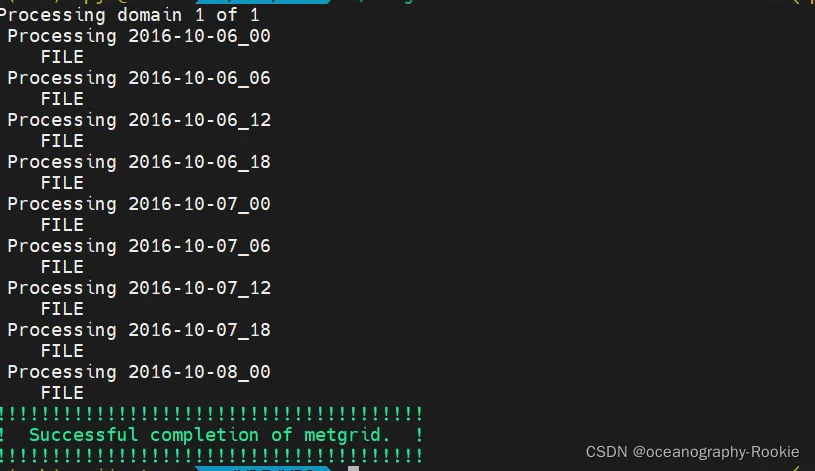

下面的文本应该在运行时出现在屏幕上。在运行结束时寻找“ Successful completion of

metgrid ”，表明在执行过程中一切顺利。还将创建一个包含更多信息的metgrid.log 文件。如果遇到任何问题，可以使用此日志文件进行故障排除。如下：

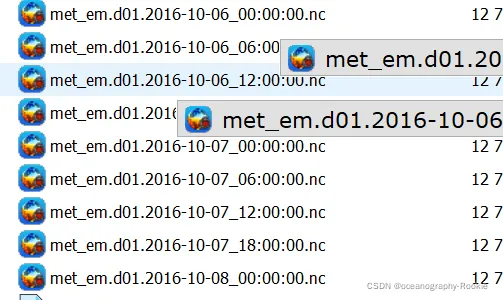

这一步会创建以下文件：

• 终于，以上操作你都完整的完成下来，那么就到了最后，运行WRF模式啦。

5、Real and WRF

1. 运行模式（real.exe & wrf.exe）

• 确保位于WRF/ 目录中。在本案例中，将在test/em_real/ 目录中运行。
  代码如下，不能漏！！

cd WRF/test/em_real

• 链接metgrid.exe 创建的met_em 文件，就是刚刚那几个nc文件：
  代码如下：

ln -sf ../../../WPS/met_em.d01.2016-10* .

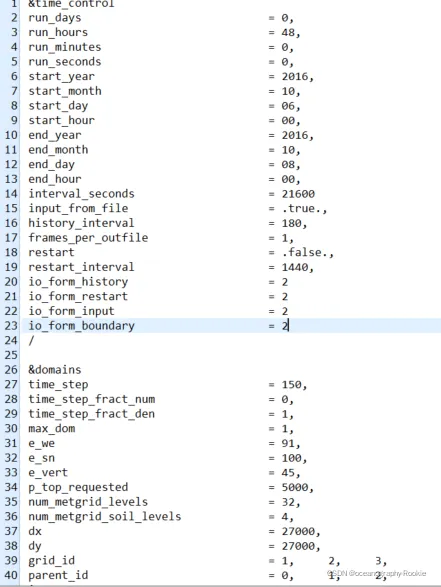

编辑namelist.input，它在哪呢？他就在这个路径下：

• 编辑内容如下：

run_days = 0,
run_hours = 48,
run_minutes = 0,
run_seconds = 0,
start_year = 2016,
start_month = 10,
start_day = 06,
start_hour = 00,
end_year = 2016,
end_month = 10,
end_day = 08,
end_hour = 00,
interval_seconds = 21600
input_from_file = .true.,
history_interval = 180,
frames_per_outfile = 1,
restart = .false.,
restart_interval = 1440,
time_step = 150,
max_dom = 1,
e_we = 91,
e_sn = 100,
e_vert = 45,
num_metgrid_levels = 32,
dx = 27000,
dy = 27000,

• 注：上面的restart_interval 设置——我们计划稍后进行重新启动，因此需要再重新启动之前设置这次运行。这将创建额外的重新启动输出文件，稍后我们可以从这些文件重新启动模型。

• 运行real.exe (验证程序是否正确运行),这个文件在该目录下：

注：这将会覆盖以前运行的wrfinput_d01 和wrfbdy_d01 文件，所以，如果你想保存旧文件，就把它们保存在其他地方。

如下图显示就是运行成功啦：

• 检查是否已经创建了以下两个文件：


wrfinput_d01
wrfbdy_d01

• 运行wrf.exe (验证程序是否正确运行)

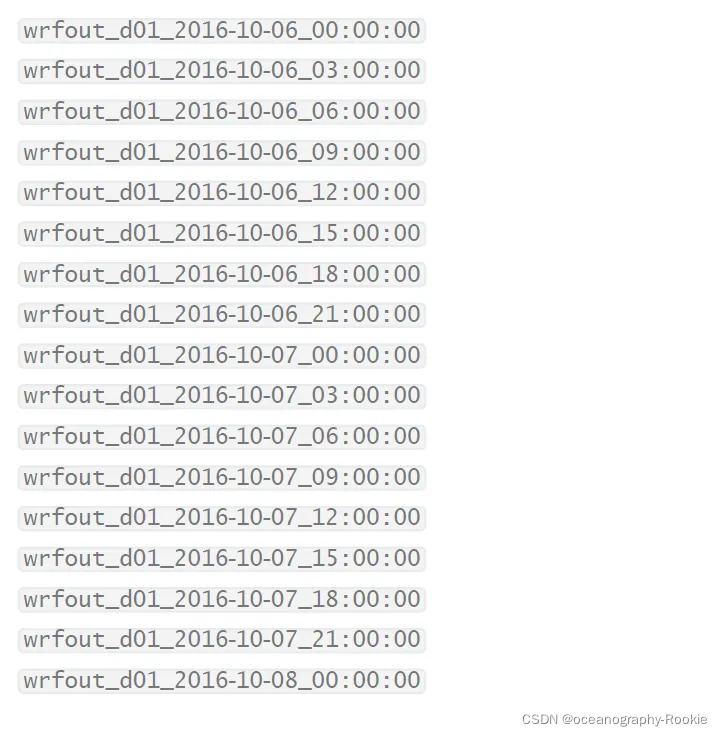

检查是否已经创建了以下文件：

至此，就已经把WRF模式跑完啦。一般最后一步要跑好久。如果有条件得话，可以放到学校集群上进行多核运行，但是这一步暂时我还没理清楚。以后有机会再写下来吧。
