图神经网络(GNNs)已经成为学习图数据的标准工具箱。gnn能够推动不同领域的高影响问题的改进，如内容推荐或药物发现。与图像等其他类型的数据不同，从图形数据中学习需要特定的方法。正如Michael Bronstein所定义的:
这些方法基于图形上的某种形式的消息传递，允许不同的节点交换信息。
为了完成图上的特定任务（节点分类，链接预测等），GNN层通过所谓的递归邻域扩散（或消息传递）来计算节点和边缘表示。根据此原理，每个图节点从其邻居接收并聚合特征以表示局部图结构：不同类型的GNN层执行各种聚合策略。
GNN层的最简单公式（例如图卷积网络（GCN）或GraphSage）执行各向同性聚合，其中每个邻居均做出同等贡献以更新中心节点的表示形式。这篇文章介绍了一个专门用于图注意力网络（GAT）分析的微型系列文章（共2条），该系列定义了递归邻域扩散中的各向异性操作。利用各向异性范式，通过注意力机制提高了学习能力，注意力机制为每个邻居的贡献赋予了不同的重要性。
GCN vs GAT -数学基础
这个热身是基于Deep Graph Library网站的GAT细节。

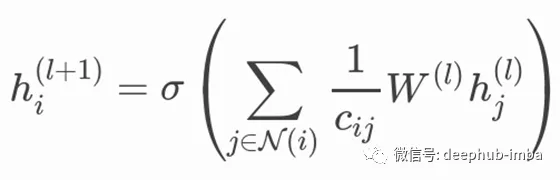

在理解GAT层的行为之前，让我们回顾一下GCN层执行的聚合背后的数学运算。
N是节点i的单跳邻居的集合，也可以通过添加一个自循环将该节点包含在邻居中。
c是基于图结构的归一化常数，定义了各向同性平均计算。
σ是一个激活函数，它在变换中引入了非线性。
W为特征变换采用的可学习参数的权矩阵。

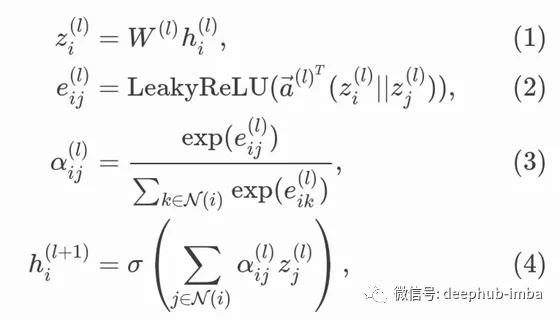

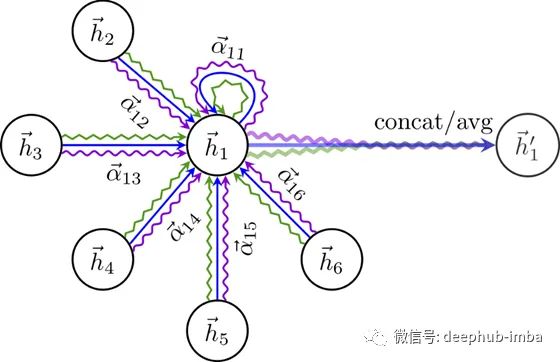

GAT层扩展了GCN层的基本聚合功能，通过注意系数为每条边分配不同的重要性。

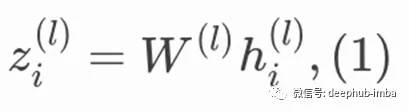

公式（1）是嵌入h_i的下层的线性变换，W是其可学习的权重矩阵。此转换有助于实现足够的表达能力，以将输入要素转换为高级且密集的特征。
公式（2）计算两个邻居之间的成对非标准化注意力得分。在这里，它首先连接两个节点的z嵌入，其中||表示串联。然后，采用这种串联的点积和可学习的权重向量a。最后，将LeakyReLU应用于点积的结果。注意分数表示消息传递框架中邻居节点的重要性。

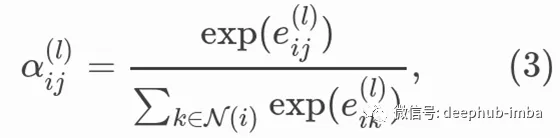

公式（3）应用softmax来标准化每个节点进入边缘上的注意力得分。softmax将前一步的输出编码为概率分布。结果，在不同节点之间的注意力得分更具可比性。

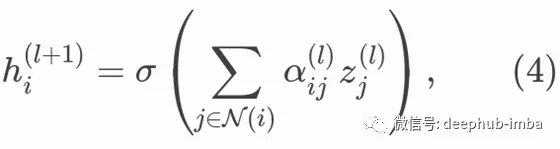

公式（4）与GCN聚合类似（请参阅本节开头的公式）。来自邻居的嵌入被聚集在一起，并按照注意力得分进行缩放。此缩放过程的主要结果是从每个邻居节点获悉不同的贡献。
NumPy实现
第一步是准备成分(矩阵)来表示一个简单的图形，并执行线性变换。
print('\n\n----- One-hot vector representation of nodes. Shape(n,n)\n') X=np.eye(5, 5) n=X.shape[0] np.random.shuffle(X) print(X) print('\n\n----- Embedding dimension\n') emb=3print(emb) print('\n\n----- Weight Matrix. Shape(emb, n)\n') W=np.random.uniform(-np.sqrt(1./emb), np.sqrt(1./emb), (emb, n)) print(W) print('\n\n----- Adjacency Matrix (undirected graph). Shape(n,n)\n') A=np.random.randint(2, size=(n, n)) np.fill_diagonal(A, 1) A= (A+A.T) A[A>1] =1print(A)
第一个矩阵定义了节点的一个热编码表示。然后，利用定义的嵌入维数定义一个权重矩阵。我突出显示了W的第3列向量，因为正该向量定义了节点1的更新表示形式（在第三位置初始化了一个1值）。我们可以执行线性变换，以从这些要素开始为节点特征实现足够的表达能力。此步骤旨在将（一次热编码）输入特征转换为低而密集的表示形式。
#equation (1) print('\n\n----- Linear Transformation. Shape(n, emb)\n') z1=X.dot(W.T) print(z1)
接下来的操作是为每个边缘引入自注意系数。我们将源节点的表示和目标节点的表示的表示连接起来。该邻接过程由邻接矩阵A启用，邻接矩阵A定义了图中所有节点之间的关系。
#equation (2) -Firstpartprint('\n\n----- Concat hidden features to represent edges. Shape(len(emb.concat(emb)), number of edges)\n') edge_coords=np.where(A==1) h_src_nodes=z1[edge_coords[0]] h_dst_nodes=z1[edge_coords[1]] z2=np.concatenate((h_src_nodes, h_dst_nodes), axis=1)
在上一个块中，我突出显示了代表与节点1连接的4个边缘的4行。每行的前3个元素定义节点1邻居的嵌入表示，而每行的其他3个元素定义节点1的嵌入。节点1本身（您会注意到，第一行编码一个自循环）。
完成此操作后，我们可以引入注意力系数，并将它们与边缘表示相乘，这是由串联过程产生的。最后，Leaky Relu函数应用于该产品的输出。
#equation (2) -Secondpartprint('\n\n----- Attention coefficients. Shape(1, len(emb.concat(emb)))\n') att=np.random.rand(1, z2.shape[1]) print(att) print('\n\n----- Edge representations combined with the attention coefficients. Shape(1, number of edges)\n') z2_att=z2.dot(att.T) print(z2_att) print('\n\n----- Leaky Relu. Shape(1, number of edges)') e=leaky_relu(z2_att) print(e)
在此过程的最后，我们为图形的每个边缘获得了不同的分数。在上面的方框中，我强调了与第一条边相关的系数的演变。然后，为了使系数可以轻松地在不同节点之间进行比较，将softmax函数应用于每个目标节点的所有邻居的贡献。
#equation (3) print('\n\n----- Edge scores as matrix. Shape(n,n)\n') e_matr=np.zeros(A.shape) e_matr[edge_coords[0], edge_coords[1]] =e.reshape(-1,) print(e_matr) print('\n\n----- For each node, normalize the edge (or neighbor) contributions using softmax\n') alpha0=softmax(e_matr[:,0][e_matr[:,0] !=0]) alpha1=softmax(e_matr[:,1][e_matr[:,1] !=0]) alpha2=softmax(e_matr[:,2][e_matr[:,2] !=0]) alpha3=softmax(e_matr[:,3][e_matr[:,3] !=0]) alpha4=softmax(e_matr[:,4][e_matr[:,4] !=0]) alpha=np.concatenate((alpha0, alpha1, alpha2, alpha3, alpha4)) print(alpha) print('\n\n----- Normalized edge score matrix. Shape(n,n)\n') A_scaled=np.zeros(A.shape) A_scaled[edge_coords[0], edge_coords[1]] =alpha.reshape(-1,) print(A_scaled)
为了解释定义归一化边缘得分的最后一个矩阵的含义，让我们回顾一下邻接矩阵的内容。
-----AdjacencyMatrix (undirectedgraph). Shape(n,n)[[11101] [11111] [11110] [01111] [11011]]
如您所见，我们没有使用1个值来定义边，而是重新缩放了每个邻居的贡献。最后一步是计算邻域聚合：将邻居的嵌入合并到目标节点中，并按注意力分数进行缩放。
#equation (4) print('\n\nNeighborhood aggregation (GCN) scaled with attention scores (GAT). Shape(n, emb)\n') ND_GAT=A_scaled.dot(z1) print(ND_GAT)
下一步
在以后的文章中，我将描述多头GAT层背后的机制，并且我们将看到一些用于链接预测任务的应用程序。
以下代码提供了代码的运行版本。https://github.com/giuseppefutia/notebooks/blob/main/gnns/gat.ipynb
