【电力系统】考虑储能优化的微网能量管理双层模型附matlab代码

简介: 【电力系统】考虑储能优化的微网能量管理双层模型附matlab代码

✅作者简介:热爱科研的Matlab仿真开发者,修心和技术同步精进,matlab项目合作可私信。

🍎个人主页:Matlab科研工作室

🍊个人信条:格物致知。

更多Matlab仿真内容点击👇

智能优化算法  神经网络预测雷达通信 无线传感器

信号处理图像处理路径规划元胞自动机无人机 电力系统

⛄ 内容介绍

可再生能源 (RES) 和储能系统 (ESS) 在微电网中的集成为最终用户和系统运营商带来了潜在利益。然而,RES 的间歇性问题和 ESS 的高成本需要对微电网的经济运行进行审查。本文介绍了一种用于微电网的双层预测能量管理系统 (EMS),该系统具有由电池和超级电容器组成的混合 ESS。结合充电深度和寿命方面的混合 ESS 退化成本,电池和超级电容器的长期成本被建模并转化为与实时操作相关的短期成本。为了以最低的运营成本保持较高的系统稳健性,提出了一种分层调度模型来确定有限时间范围内微电网中公用事业的调度,其中上层 EMS 最小化总运营成本,下层 EMS 消除由预测误差引起的波动。仿真研究表明,可以在两个控制层使用不同类型的能量存储来实现多个决策目标。包含不同定价方案、预测范围长度和预测准确性的场景也验证了所提出的 EMS 结构的有效性。仿真研究表明,可以在两个控制层使用不同类型的能量存储来实现多个决策目标。包含不同定价方案、预测范围长度和预测准确性的场景也验证了所提出的 EMS 结构的有效性。仿真研究表明,可以在两个控制层使用不同类型的能量存储来实现多个决策目标。包含不同定价方案、预测范围长度和预测准确性的场景也验证了所提出的 EMS 结构的有效性。

⛄ 部分代码

clear;

clc;

addpath('./datasets' , './examples', './misc', ...

   './model_func', './print_func', './process_func', './user_func' );

%% Do not modify this part

tol_opt       = 1e-8;

opt_option    = 1;

iprint        = 5;

[tol_opt, opt_option, iprint, printClosedloopDataFunc]...

   = fcnChooseAlgorithm(tol_opt, opt_option, iprint, @printClosedloopData);

%Do not modify this part END


%% Initialization

global fst_output_data ;

global snd_output_data ;

fst_output_data = [];

snd_output_data = [];

fst = fcnSetStageParam('fst');

snd = fcnSetStageParam('snd');


%import datasets

fprintf('Import data....');

importDataTic = tic;

mpcdata = fcnImportData('data/data_all.csv','data/price_seq_RT.csv');

pv_5m_data_all = xlsread('data/pv_5m_5percent.xlsx');

wind_5m_data_all = xlsread('data/wind_5m_5percent.xlsx');

importDataTic = toc(importDataTic);

fprintf('Finish. Time: %4fs\n', importDataTic);

clearvars importDataTic;


% Step (2) of the Nonlinear MPC algorithm:

options = fcnChooseOption(opt_option, tol_opt, fst.u0);



%% Start iteration: first layer

fst.mpciter = 0; % Iteration index

while( fst.mpciter < fst.iter )

   % Read data

   fst.load = mpcdata.load(fst.mpciter+1:fst.mpciter+fst.horizon,:);

   fst.PV = mpcdata.PV(fst.mpciter+1:fst.mpciter+fst.horizon,:);

   fst.wind = mpcdata.wind(fst.mpciter+1:fst.mpciter+fst.horizon,:);

   fst.price = mpcdata.price(fst.mpciter+1:fst.mpciter+fst.horizon,:);

   % FIRST mpc calculation

   tic

   [fst.f_dyn, fst.x_dyn, fst.u_dyn] = fst_mpc( fst, fst_output_data );

   toc



%Second Layer Initialization

   snd.pv_all = [];

   snd.load_all = [];

   snd.price_all = [];

   snd.u0_ref = [];


   if snd.flag == 0 % initial state of supercap

       snd.xmeasure = [fst.x_dyn(1,:),50];

   else

       snd.xmeasure = [fst.x_dyn(1,:),snd.xmeasure(1,3)];

   end



   for i = 1:1:snd.from_fst %take care the value of MPCITER

       snd.load_all = [snd.load_all ; repmat(mpcdata.load(fst.mpciter+i),snd.iter,1)];

       snd.price_all = [snd.price_all;repmat(mpcdata.price(fst.mpciter+i), snd.iter,1)];

       snd.u0_ref = [snd.u0_ref, repmat([ fst.u_dyn(:,i);0],1,snd.iter)]; % reference of variables in snd layer

   end


   snd.u0 = snd.u0_ref(:,1:snd.horizon);


   %% Start iteration: second layer

   snd.mpciter = 0; %iteration Index

   snd.option = options;

   while (snd.mpciter < snd.iter)

       % data changed in every 5 min

       snd.PV = pv_5m_data_all(snd.mpciter+1+12*fst.mpciter, 1:12)';

       snd.wind = wind_5m_data_all(snd.mpciter+1+12*fst.mpciter, 1:12)';

       % data not changed in every 5 min

       snd.load = snd.load_all(snd.mpciter+1:snd.mpciter+snd.horizon,:);

       snd.price = snd.price_all(snd.mpciter+1:snd.mpciter+snd.horizon,:);

       %%

       %SECOND mpc calculation

       [snd.f_dyn, snd.x_dyn, snd.u_dyn] = snd_mpc( snd, snd_output_data );


       %Next iteration:

       snd.u0 = shiftHorizon(snd.u_dyn); %Estimated control variables

       snd.xmeasure = snd.x_dyn(2,:);

       snd.mpciter = snd.mpciter+1;



       snd.x = [ snd.x; snd.x_dyn(1,:) ];

       snd.u = [ snd.u; snd.u_dyn(:,1)' ];

   end

   snd.flag = 1; %

%Second layer ends


   %FIRST: Next iteration

   fst.u0 = shiftHorizon(fst.u_dyn); %Estimated control variables

   fst.xmeasure = snd.xmeasure(1,1:2); % From the second layer if second layer EXISTS

%   fst.xmeasure = fst.x_dyn(2,:); %Estimated state variables, if second layer does not exist

   fst.mpciter = fst.mpciter+1;



   %FIRST: Next iteration ends

   fst.f = [fst.f, fst.f_dyn];

   fst.x = [ fst.x; fst.x_dyn(1,:) ];

   fst.u = [ fst.u; fst.u_dyn(:,1)' ];

end

esspower=value(fst.u);

esssoc=value(fst.x);

esspower1=value(fst.u_dyn);

esssoc1=value(fst.x_dyn);

miwind=value(fst.wind);

miPV=value(fst.PV);

miload=value(fst.load);

% costallcal=value(fst.f)

% costvalu=value(costallcal.)

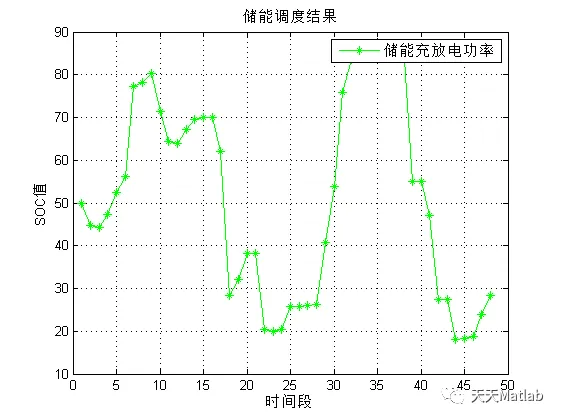

figure(1)

% yyaxis left

bar(esssoc(:,1),'linewidth',0.001)

xlabel('时间段')

ylabel('储能充放电功率')

% yyaxis right

plot(esssoc(:,2),'-g*','linewidth',1.25)

grid

xlabel('时间段')

ylabel('SOC值')

title('储能调度结果')

legend('储能充放电功率','储能SOC值')


figure(2)

plot(esspower(:,1),'-r*','linewidth',1.25)

grid

xlabel('时间段')

ylabel('generation power')

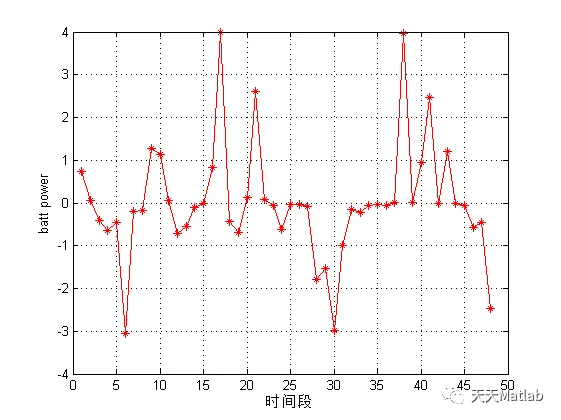

figure(3)

plot(esspower(:,2),'-r*','linewidth',1.25)

grid

xlabel('时间段')

ylabel('batt power')

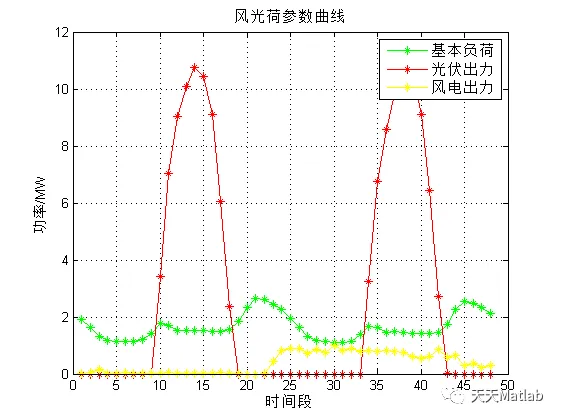

figure(4)

plot(miload,'-g*','linewidth',1.15)

hold on

grid

plot(miPV,'-r*','linewidth',1.15)

hold on

plot(miwind,'-y*','linewidth',1.15)

xlabel('时间段')

ylabel('功率/MW')

title('风光荷参数曲线')

legend('基本负荷','光伏出力','风电出力')

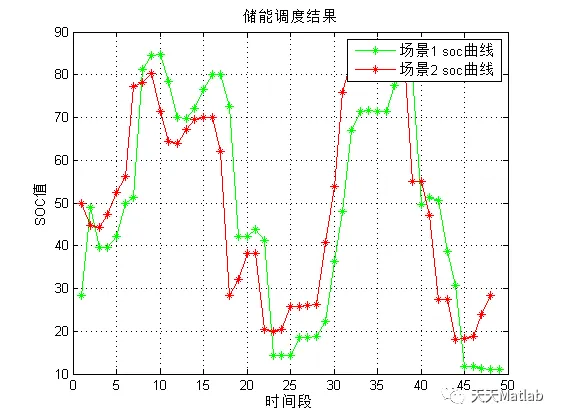

figure(5)

plot(esssoc1(:,2),'-g*','linewidth',1.25)

grid

hold on

plot(esssoc(:,2),'-r*','linewidth',1.25)

legend('场景1 soc曲线','场景2 soc曲线')

xlabel('时间段')

ylabel('SOC值')

title('储能调度结果')


figure(6)

plot(esssoc1(:,1),'-g*','linewidth',1.25)

grid

hold on

plot(esssoc(:,1),'-r*','linewidth',1.25)

legend('场景1 功率曲线','场景2 功率曲线')

xlabel('时间段')

ylabel('充放电功率')

title('储能调度结果')

%rmpath('./datasets' , './examples', './misc', ...

%    './model_func', './print_func', './process_func', './user_func' );


% save('exportData/fst.mat','fst');

% save('exportData/snd.mat','snd');

% save('exportData/ALL.mat');

⛄ 运行结果

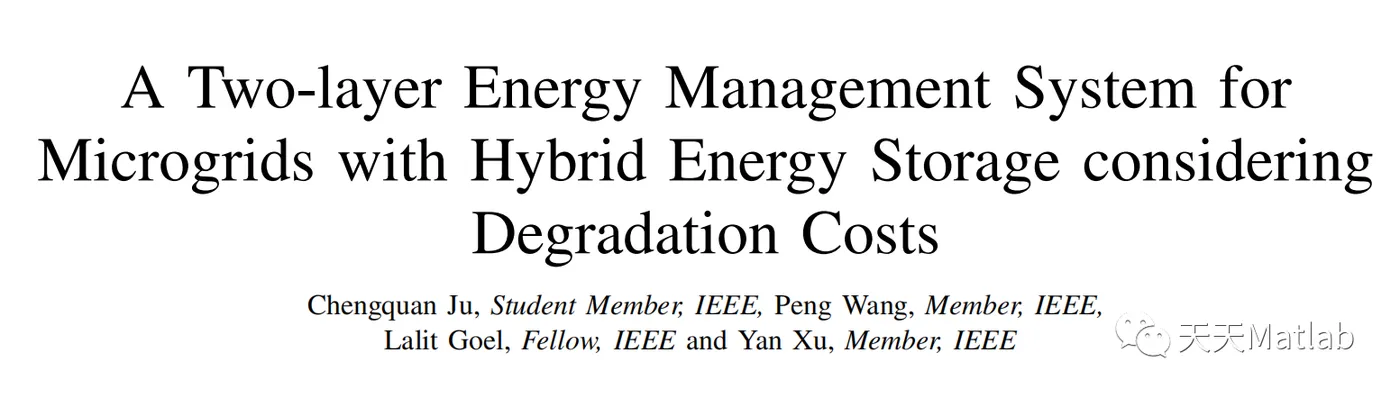

⛄ 参考文献

⛄ Matlab代码关注

❤️部分理论引用网络文献,若有侵权联系博主删除
❤️ 关注我领取海量matlab电子书和数学建模资料
