基于html5绘制上海地铁图 - 路况信息展示

前面介绍了上海地铁图的绘制，最近有客户提出了新的需求：双车道，并显示路网状态信息。经过一番研究，在原地铁图基础上做了扩展实现

交通图介绍

路况状态在GIS系统中广泛应用，谷歌地图，百度地图都有实时路况的功能，太复杂并非好事，就像地铁图，按真实经纬度呈现反而不够直观，交通图、路网也是如此，去掉无关信息，将有限的数据（路，收费站，路况）展现出来，成为一种解决方案

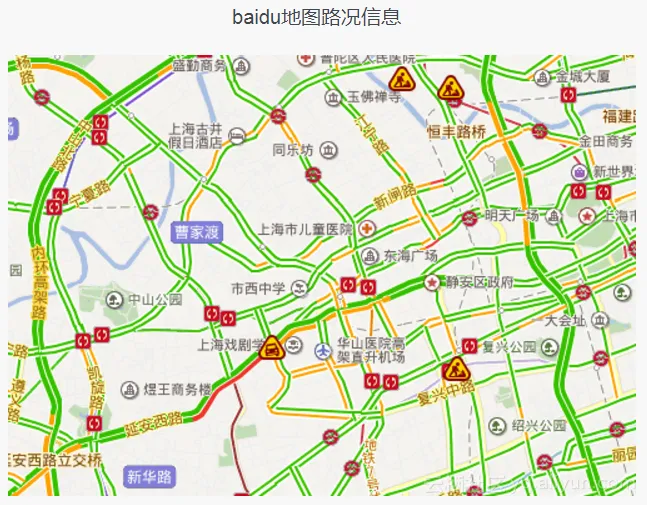

百度地图中的路况信息

baidu地图路况信息

**
双车道的绘制
**
来看具体实现，原来的地铁图是一条线表示，改用双线绘制，可表现来往的方向，canvas并没有双线线形，需要自己实现

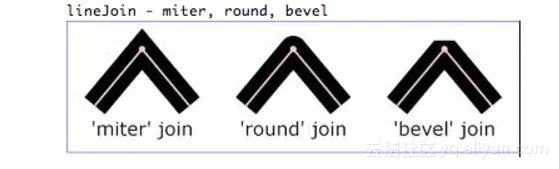

三种连接点类型

双线的算法类似2d中的stroke算法，stroke拐点有三种方式：尖的、圆角、斜面，考虑到路网拐角不会太尖，所以简单实现，采用miter方式，沿线各个拐点左右偏移

绘制双车道，计算拐点的法线和夹角

function drawDoubleLine(path, points, isDoubleLine, size, lineDirection) {
    var p0, p1;
    Q.forEach(points, function (p) {
        if (!p1) {
            p1 = p;
            return;
        }
        p1._a = Math.atan2(p.y - p1.y, p.x - p1.x);
        if (p0) {
            p1.angle = Math.atan2(Math.sin(p0._a) + Math.sin(p1._a), Math.cos(p0._a) + Math.cos(p1._a));
            p1.angle -= Math.PI / 2;
            var theta = Math.abs(p1._a - p0._a);
            if (theta > Math.PI) {
                theta = 2 * Math.PI - theta;
            }
            p1.inclinedAngle = Math.PI - theta;
        } else {
            p1.angle = p1._a - Math.PI / 2;
        }
        p0 = p1;
        p1 = p;
    });
    p1.angle = Math.atan2(p1.y - p0.y, p1.x - p0.x) - Math.PI / 2;

    if (lineDirection == "left") {
        drawLine(path, points, 0.5, size);
        return;
    }
    if (lineDirection == "right") {
        drawLine(path, points, -0.5, size);
        return;
    }
    if (!isDoubleLine) {
        drawLine(path, points, 0, size);
        return;
    }
    drawLine(path, points, 0.5, size);
    drawLine(path, points, -0.5, size);
}

绘制连线

function drawLine(path, points, yOffset, size, doubleLine) {
    Q.forEach(points, function (p, index) {
        var angle = p.angle;
        var inclinedAngle = p.inclinedAngle;

        var x = p.x, y = p.y;
        var offset = yOffset;
        if (offset) {
            offset *= 2 / 3 * 0.8;
        }
        if (p.yOffset) {
            offset += p.yOffset;
        }
        if (offset) {
            offset *= size;
            if (inclinedAngle) {
                offset /= Math.max(0.2, Math.sin(inclinedAngle / 2));
            }
            var sin = Math.sin(angle);
            var cos = Math.cos(angle);
            x += cos * offset;
            y += sin * offset;
        }
        if (index == 0) {
            path.moveTo(x, y);
        } else {
            path.lineTo(x, y);
        }
    });
}

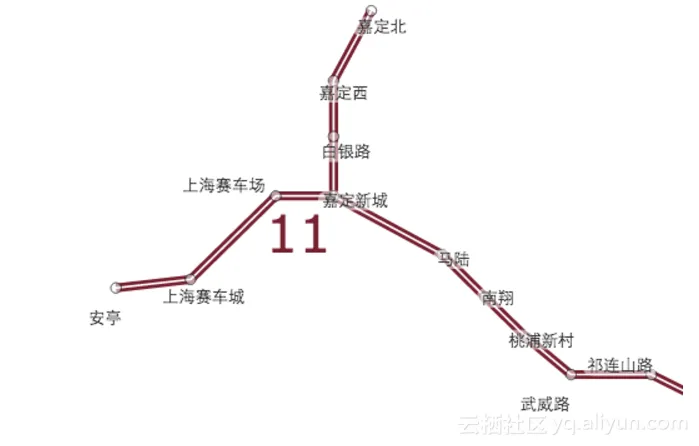

双车道呈现效果

路况状态绘制

路况状态也是呈线条状，与路网绘制相同，只不过为单向，还是上面的绘制函数，参数lineDirection表示车道方向，左侧车道偏移50%，右侧则偏移-50%，这样可以实现两侧不同的状态

**function drawDoubleLine(path, points, isDoubleLine, size, lineDirection) {

...
if (lineDirection == "left") {
    drawLine(path, points, 0.5, size);
    return;
}
if (lineDirection == "right") {
    drawLine(path, points, -0.5, size);
    return;
}
...

}**
路况模拟数据

与原来的例子相同，路况信息也可以通过JSON数据加载，整个为一个array，集合中每个元素为一条路的路况片段信息，"line"属性表示所在路线的编号，"fragments"表示路况片段集合，每个片段包含三个属性，与路线的json表示相同，只不过增加了"direction"属性，表示片段的方向

**[{

"line": "11",
"fragments": [
    {
        "color": "#FF0000",
        "direction": "right",
        "stations": [230, 231, 232]
    },
    {
        "color": "#FFFF00",
        "direction": "left",
        "stations": [229, 230, 231, 232]
    },
    {
        "color": "#00FF00",
        "direction": "left",
        "stations": [227, 228, 229]
    }
]

}]**

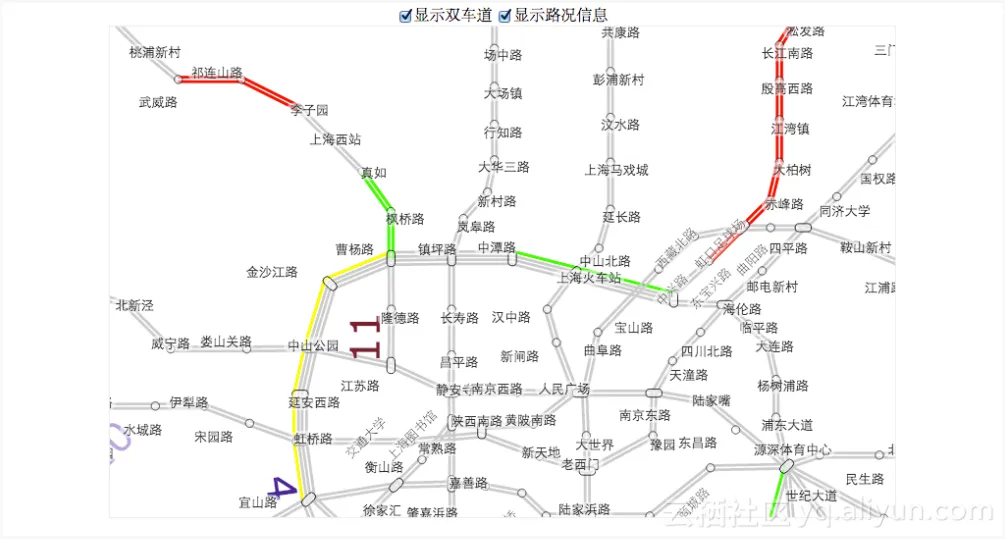

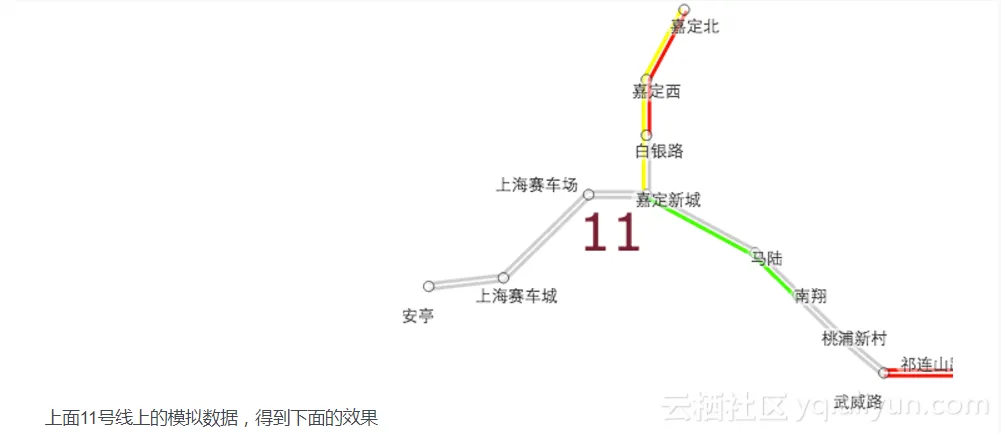

路况运行效果
