一、高频小信号谐振放大器理论知识
1、高频小信号谐振放大器的简介（略）
2、高频小信号谐振放大器的分类
按元器件分为：晶体管放大器、场效应管放大器、集成电路放大器；
按频带分为：窄带放大器、宽带放大器
按电路形式分为：单级放大器、多级放大器
按负载性质分为：谐振放大器、非谐振放大器
3、高频小信号谐振放大器的特点
（1）工作频率高，中心频率几百千赫兹至几百兆赫兹
（2）晶体管工作在线性放大区
（3）负载回路是谐振回路，有放大选频的作用
4、小信号调谐放大器的主要质量指标
（1）谐振频率f_0（略）
（2）谐振增益A(V)（略）
（3）通频带BW（略）
二、高频小信号调谐信号放大器的设计内容

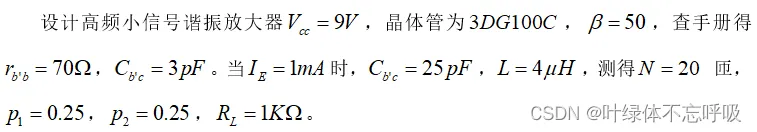

1、给定条件
2、主要技术指标
三、高频小信号调谐信号放大器的设计过程
1、选定电路形式
依据技术指标要求，考虑高频放大器应具有的基本特性，可采用共射晶体管单协调回路谐振放大器，设计参考电路图如图2所示。

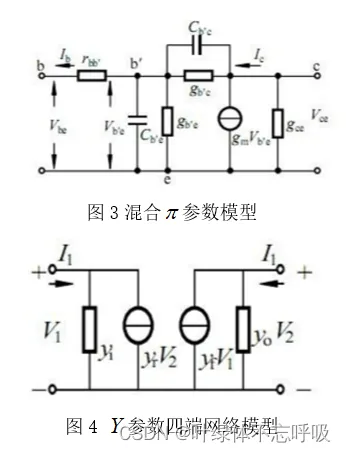

由于信号小，可认为其工作在线性范围内，可将晶体管看成线性元件，作为有源线性四端网络来分析，需将混合 参数模型转换为 参数四端网络模型求解。

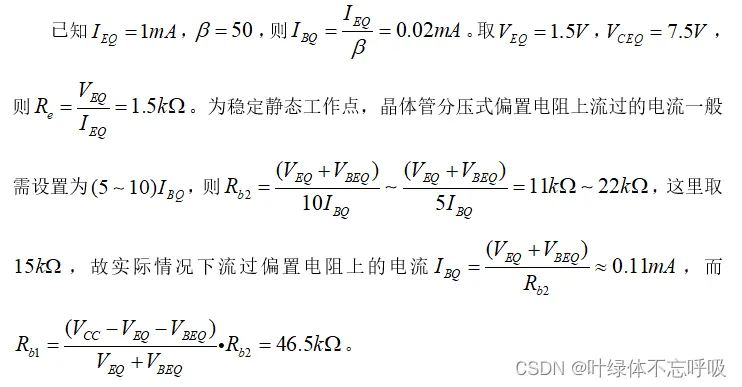

2、设置静态工作点
3、计算谐振回路参数

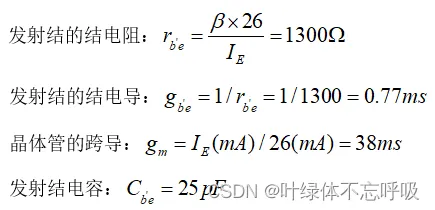

（1）晶体管的混合 参数

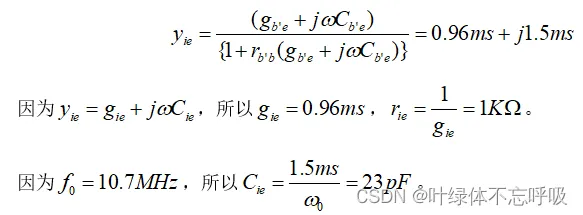

（2）共射晶体管输入导纳

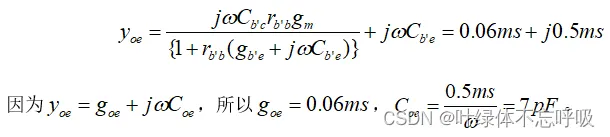

（3）共射晶体管输出导纳

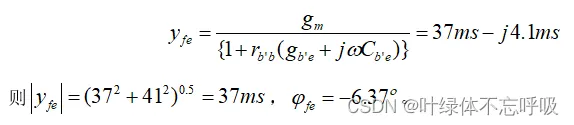

（4）共射晶体管正向传输导纳

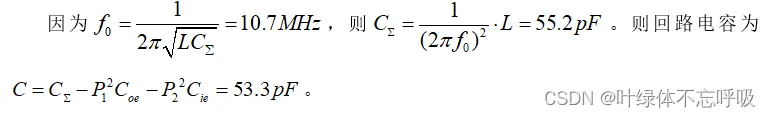

（5）总电容
（6）计算回路线圈匝数
（7）确定耦合电容与高频滤波电容
4、确定所需器件（详见报告）
四、高频小信号谐振放大器电路仿真实验
1、电路仿真

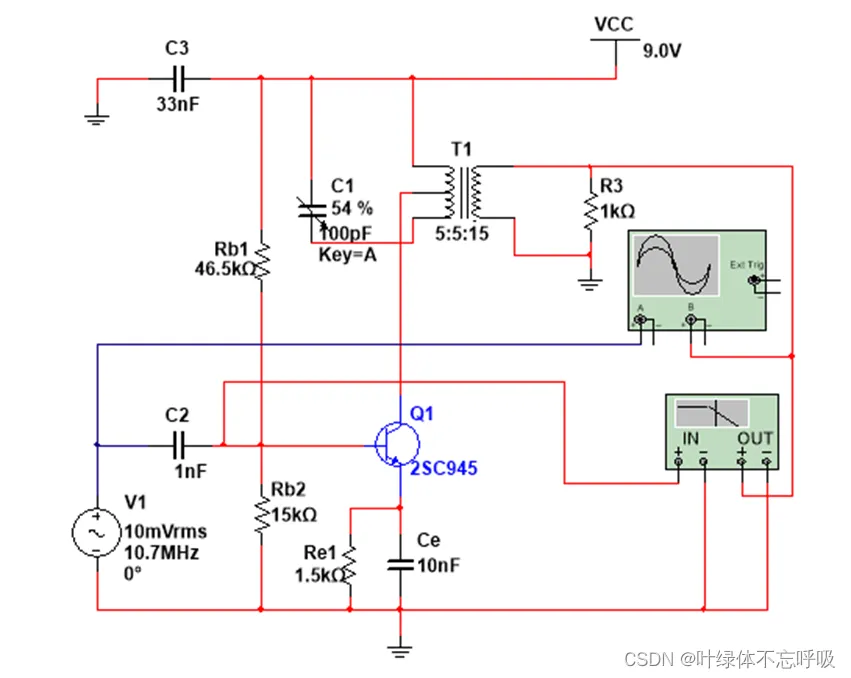

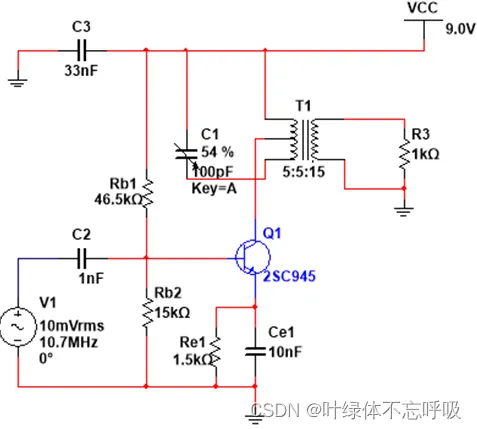

按设计内容部分，在Multisim中画出电路图，并进行仿真，电路图如下：
在原有电路的基础之上，加置示波器与波特图示仪，以便检测电路是否达到要求。
2、仿真结果

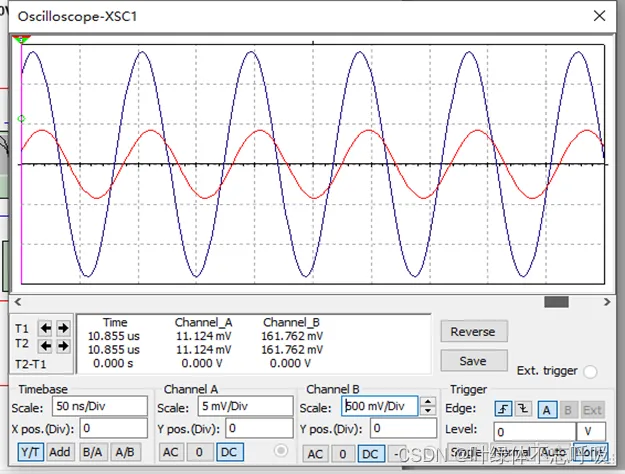

（1）示波器观测的输入输出波形为：
由图可计算
满足放大倍数的设计指标，并且输入输出的波形并无失真。

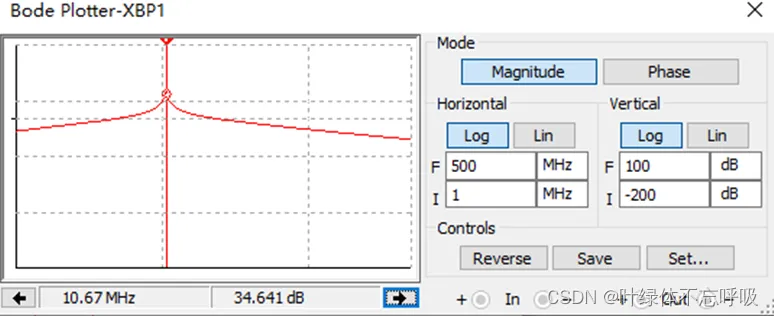

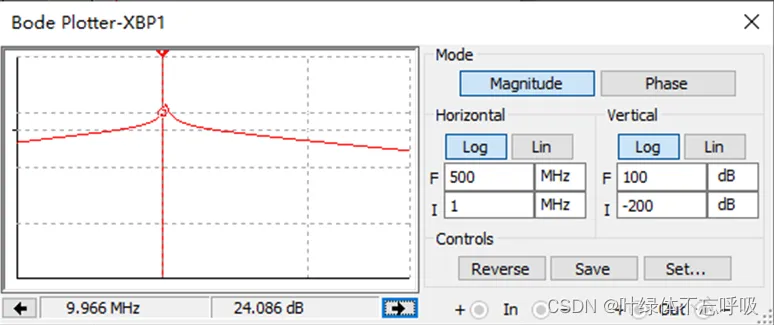

（2）波特图如下：
由图可计算，通频带大约为
在1MHz左右。
综上，此电路设计基本达到要求。
五、心得体会
此次大作业，我重温了《高频电子线路》中高频小信号谐振放大器的内容。在完成大作业的过程中，由于对器件不够了解，以及Multisim软件使用方法已经有些遗忘，另外还有一些细节没有注意到，所以进度一直很慢。不过通过查阅网上的一些资料，以及与同学之间的交流，最终我得到了基本达到设计要求的电路。通过此次课程设计，我更加深刻理解了高频小信号调谐放大器的设计方法，掌握了高频单调谐放大器回路等效电路的计算与转换，性能指标及分析设计，掌握中心频率 ，放大倍数 ，回路带宽 的测试方法，受益匪浅。
