Jaeger

Jaeger是一个基于opentracing规范的链路追踪工具,官方地址:https://www.jaegertracing.io/

jaeger架构


jaeger分为5个模块,分别为:

1:Jaeger-client

jaeger-client即是代码层客户端,我们通过引入sdk,通过调用代码,将数据传输到agent层

2:Jaeger-Agent

jaeger-agent将client的数据收集,然后批量上传到Collector

3:Jaeger-Collector

将agent的数据进行收集,处理,索引,然后存储到数据库中

4:Data Store

最终存储链路数据,支持Cassandra,Elasticsearch,Kafka 和内存存储(生产环境不建议)方式

5:Query&UI

数据查询和展现层

6:jaeger-ingester

直接将kafka数据写入到数据存储端

安装

安装方式有很多,本文将使用docker Ubuntu环境手动安装,觉得麻烦的可以通过docker拉取镜像,一次性安装:

docker pull jaegertracing/all-in-one:1.12
docker run -d --name jaeger \
-e COLLECTOR\_ZIPKIN\_HTTP_PORT=9411 \
-p 5775:5775/udp \
-p 6831:6831/udp \
-p 6832:6832/udp \
-p 5778:5778 \
-p 16686:16686 \
-p 14268:14268 \
-p 9411:9411 \
jaegertracing/all-in-one:1.12

由上面的架构可看出,Jaeger只需要安装collector和query&ui就可以直接运行了,客户端不通过agent,直接到收集器

首先运行一个Ubuntu:

docker run -itd --name=jaeger-study \
-p 5775:5775/udp \
-p 6831:6831/udp \
-p 6832:6832/udp \
-p 5778:5778 \
-p 16686:16686 \
-p 14268:14268 \
-p 9411:9411 \
ubuntu  bash
docker exec -it jaeger-study bash

目前不清楚开放这些端口有啥用,先开着以备不时之需

初始化Ubuntu 包管理:

apt-get update
apt-get install -y wget

下载二进制执行包:

二进制包下载地址:https://github.com/jaegertracing/jaeger/releases/

wget https://github.com/jaegertracing/jaeger/releases/download/v1.32.0/jaeger-1.32.0-linux-amd64.tar.gz

解压后:

root@8f0790b17e84:/tmp/jaeger-1.32.0# tar -zvxf jaeger-1.32.0-linux-amd64.tar.gz
jaeger-1.32.0-linux-amd64/
jaeger-1.32.0-linux-amd64/example-hotrod
jaeger-1.32.0-linux-amd64/jaeger-ingester
jaeger-1.32.0-linux-amd64/jaeger-collector
jaeger-1.32.0-linux-amd64/jaeger-agent
jaeger-1.32.0-linux-amd64/jaeger-query
jaeger-1.32.0-linux-amd64/jaeger-all-in-one

启动elasticsearch


docker pull elasticsearch:7.8.0
docker run -itd -p 9200:9200 -p 9300:9300 -e "discovery.type=single-node"   --name elastic_search elasticsearch:7.8.0

启动elasticsearch成功后,需要与Jaeger 容器互通,通过创建个network实现:

(base) tioncico@appledeMacBook-Pro ~ % docker network create jaeger_network
ceec8b0ea1f40f12c0d7f7e3d2e4ee386351d8cb57d3203da8f4705b825aefd8
(base) tioncico@appledeMacBook-Pro ~ % docker network connect jaeger_network jaeger-study
(base) tioncico@appledeMacBook-Pro ~ % docker network connect jaeger\_network elastic\_search
(base) tioncico@appledeMacBook-Pro ~ %

启动collector:

./jaeger-collector --span-storage.type=elasticsearch --es.server-urls=http://elastic_search:9200

将监听以下端口:

  1. 14267 tcp agent发送jaeger.thrift格式数据
  2. 14250 tcp agent发送proto格式数据(背后gRPC)
  3. 14268 http 直接接受客户端数据
  4. 14269 http 健康检查

启动agent

./jaeger-agent --reporter.grpc.host-port=127.0.0.1:14250

启动成功后,将监听:

  1. 5775 UDP协议,接收兼容zipkin的协议数据
  2. 6831 UDP协议,接收兼容jaeger的兼容协议
  3. 6832 UDP协议,接收jaeger的二进制协议
  4. 5778 HTTP协议,数据量大不建议使用

通过Jaeger-client直接传输到agent:

package main
import (
   "context"
   "fmt"
   "io"
   "time"
   "github.com/opentracing/opentracing-go"
   "github.com/opentracing/opentracing-go/log"
   "github.com/uber/jaeger-client-go"
   "github.com/uber/jaeger-client-go/config"
)
/**
初始化
*/
func initJaeger(service string) (opentracing.Tracer, io.Closer) {
   cfg := &config.Configuration{
      Sampler: &config.SamplerConfig{
         Type:  "const",
         Param: 1,
      },
      Reporter: &config.ReporterConfig{
         LogSpans: true,
         LocalAgentHostPort: "127.0.0.1:6831",
      },
      ServiceName: service,
   }
   tracer, closer, err := cfg.NewTracer(config.Logger(jaeger.StdLogger))
   if err != nil {
      panic(fmt.Sprintf("Error: connot init Jaeger: %v\\n", err))
   }
   return tracer, closer
}
func main() {
   tracer, closer := initJaeger("jager-test-demo")
   defer closer.Close()
   //设置全局的tracer
   opentracing.SetGlobalTracer(tracer)
   //设置顶级span
   span := tracer.StartSpan("main")
   ctx := opentracing.ContextWithSpan(context.Background(), span)
   //调用栈1,例如查询数据
   _ = selectData("test", ctx)
   //调用栈2,例如写入日志
   _ = writeLog("log", ctx)
   span.Finish()
   fmt.Println("调用栈完成")
}
func selectData(data string, ctx context.Context) (reply string) {
   //创建子span
   span, _ := opentracing.StartSpanFromContext(ctx, "selectData")
   defer span.Finish() //结束后调用完成
   span.SetTag("data", data)
   span.SetTag("reply", reply)
   span.LogFields(
      log.String("event", "selectData"),
      log.String("value", "666666"),
   )
   time.Sleep(time.Second / 2) //模拟查询了2秒
   reply = "select data"
   return
}
func writeLog(data string, ctx context.Context) (reply string) {
   //创建子span
   span, _ := opentracing.StartSpanFromContext(ctx, "writeLog")
   defer span.Finish() //结束后调用完成
   span.LogFields(
      log.String("log", data),
   )
   reply = "writeLog"
   return
}

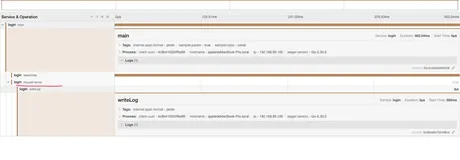

query&ui查看链路追踪日志

启动query:

./jaeger-query --span-storage.type=elasticsearch --es.server-urls=http://elastic_search:9200

打开:http://127.0.0.1:16686/ 网页


即可查看到链路追踪日志
