前言
在计算轮廓时，可能并不需要实际的轮廓，而仅需要一个接近于轮廓的近似多边形。比如矩形其实都是差不多的轮廓，都是长宽不相等且平行的四边形，那么只要提供一个近似的轮廓，我们就可以区分形状。
在OpenCV中，它给我们提供了cv2.boundingRect()函数来绘制轮廓的矩形边界，其完整定义如下：
def boundingRect(array):
array：前面已经介绍过，array是一个灰度图像，或者轮廓。
该函数返回3个值时，是矩形边界的左上角顶点的坐标值以及矩形边界的宽与高。返回4个值时，是矩形左上角顶点的x坐标，y坐标，以及宽高。
绘制椭圆的矩形边界
现在，我们还是使用前面的一张椭圆图形，如下图所示：
得到图形之后，我们使用上面的函数，计算该图像轮廓的4值，代码如下：
import cv2 img = cv2.imread("26_1.jpg") # 转换为灰度图像 gray = cv2.cvtColor(img1, cv2.COLOR_BGR2GRAY) ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY) contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE) x, y, w, h = cv2.boundingRect(contours[0]) print(x, y, w, h)
运行之后，控制台输出如下内容：
这里我们得到了椭圆的矩形左上角坐标为（53，120），其宽高分别为272与84。
既然我们已经得到了其矩形边界的坐标以及宽高，那么我们可以开始绘制其矩形边界。前面提取轮廓绘制用的是cv2.drawContours()函数，这里同样也是。
代码如下：
import cv2 import numpy as np img = cv2.imread("26_1.jpg") cv2.imshow("img1",img) # 转换为灰度图像 gray= cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY) contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE) x, y, w, h = cv2.boundingRect(contours[0]) rect=np.array([[[x,y],[x+w,y],[x+w,y+h],[x,y+h]]])#1 cv2.drawContours(img,[rect],-1,(255,255,255),2)#1 cv2.imshow("img2",img) cv2.waitKey() cv2.destroyAllWindows()

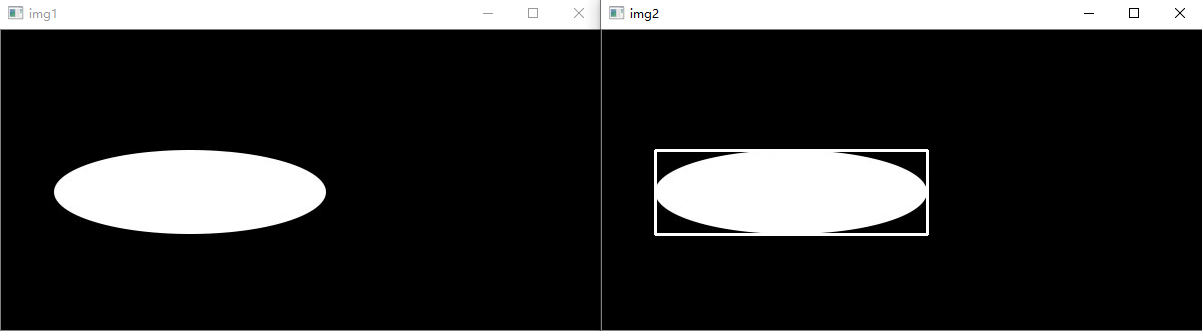

运行之后，其椭圆的矩形边界就被我们标记出来了，效果如下：
当然，这里我们还可以使用另一个函数cv2.rectangle()来绘制矩形边界，值需要更换上面代码中注释1的两个代码，具体如下所示：
cv2.rectangle(img, (x, y), (x + w, y + h), (255, 255,255),2)
最小包围矩形框
在OpenCV中，它还提供了cv2.minAreaRect()来绘制最小包围矩形框，其完整定义如下：
def minAreaRect(points):
其中points参数是轮廓，返回值为矩形特征信息，包括矩形的中心（x,y），宽高，以及旋转角度。
特别注意，minAreaRect函数的返回值并不能直接代入drawContours()函数中。因此，我们必须将其转换为符合要求的结构才能接着操作。通过cv2.boxPoint()函数就可以转换为符合drawContours()的结构参数。
还是上面那张图，不过我们用旋转后的椭圆原图，代码如下：
import cv2 import numpy as np img = cv2.imread("26_4.jpg") cv2.imshow("img1",img) # 转换为灰度图像 gray= cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY) contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE) rect= cv2.minAreaRect(contours[0]) print(rect) points=cv2.boxPoints(rect) print(points) points=np.int0(points) print(points) cv2.drawContours(img,[points],0,(255,255,255),2) cv2.imshow("img2",img) cv2.waitKey() cv2.destroyAllWindows()

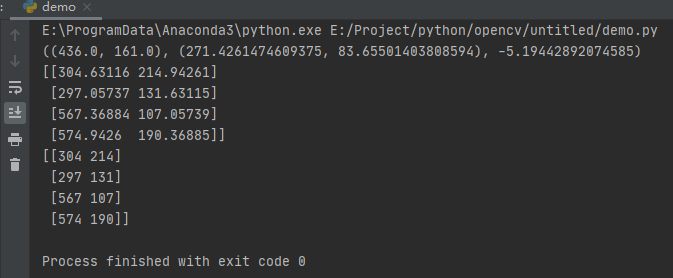

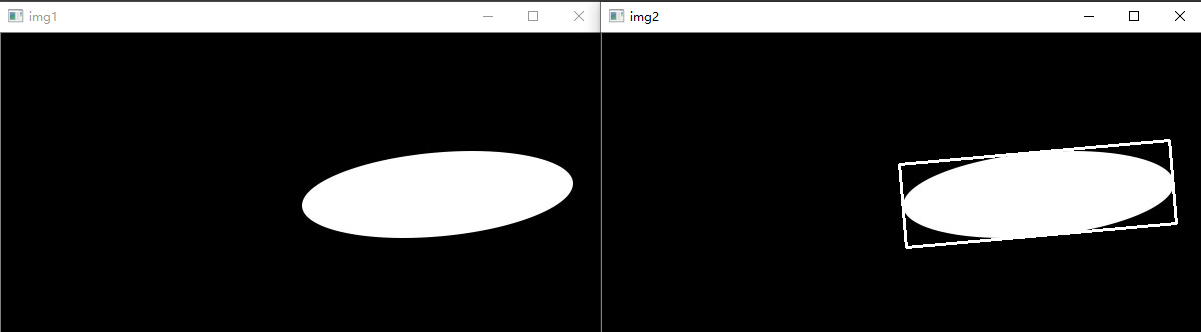

运行之后，图像效果以及控制台的输出信息如下：
这里我们可以清楚的看到minAreaRect()函数返回值的转换过程。先通过boxPoints()函数转换为drawContours()函数能接受的参数格式，然后通过取整转换为具体的像素坐标值。
最小包围圆形框
既然有最小包围矩形框，那么一定就有最小包围圆形框。在OpenCV中，它给我们提供cv2.minEnclosingCircle()函数来绘制最小包围圆形框。
函数的完整定义如下：
def minEnclosingCircle(points):
这里的参数与上面的points参数一致，但是其返回值并不相同，毕竟绘制圆形肯定与绘制矩形的参数肯定不一样。
它有两个返回值，一个是圆形的中心坐标（x,y），一个是圆形的半径r。下面，我们直接来绘制上面椭圆的最小包围圆形框。具体代码如下所示：
import cv2 import numpy as np img = cv2.imread("26_4.jpg") cv2.imshow("img1", img) # 转换为灰度图像 gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY) contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE) (x, y), r = cv2.minEnclosingCircle(contours[0]) center = (int(x), int(y)) r = int(r) cv2.circle(img, center, r, (255, 255, 255), 2) cv2.imshow("img2", img) cv2.waitKey() cv2.destroyAllWindows()

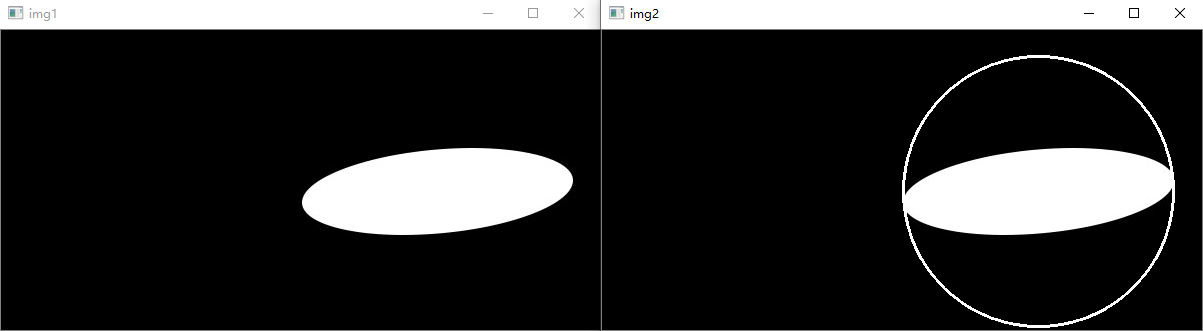

运行之后，效果如下所示：
最优拟合椭圆
在OpenCV中，它给我们提供了cv2.fitEllipse()函数绘制最优拟合椭圆。其完整的定义如下：
def fitEllipse(points):
其中points参数与前文一致，而它的返回值是RotatedRect类型，这是因为该函数返回的是拟合椭圆的外接矩形，包括矩形的质心，宽高，旋转角度等信息，这些信息正好与椭圆的中心点，轴长度，旋转角度一致。
下面，我们来使用该函数绘制最优拟合椭圆，这里我们选取如上图所示的一张矩形图。具体代码如下：
import cv2 img = cv2.imread("27.jpg") cv2.imshow("img1", img) # 转换为灰度图像 gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY) contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE) ellipse = cv2.fitEllipse(contours[0]) cv2.ellipse(img, ellipse, (0, 0, 255), 3) cv2.imshow("img2", img) cv2.waitKey() cv2.destroyAllWindows()

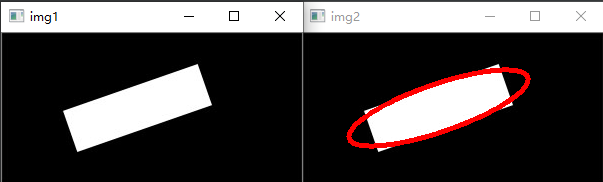

运行之后，效果如下所示：
最优拟合直线
在OpenCV中，它还提供了cv2.fitLine()函数绘制最优拟合直线，其完整定义如下：
def fitLine(points, distType, param, reps, aeps, line=None):
points：与前文一样，是轮廓
distType：距离类型。拟合直线时，要使输入点到拟合直线的距离之和最小。详细参数定义参考开发文档，这里不在赘述。
param：距离参数，与所选距离类型有关。当该参数为0时，自动选择最优值。
reps：用于表示拟合直线所需要的径向精度，通常该值被设定为0.01
aeps：用于表示拟合直线所需要的角度精度，通常该值被设定为0.01
对于二维直线，返回值line为4维，前两维代表拟合出的直线的方向，后两位代表直线上的一点。
下面，我们来直接使用代码绘制最优拟合直线。
import cv2 img = cv2.imread("27.jpg") cv2.imshow("img1", img) # 转换为灰度图像 gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY) contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE) rows, cols = img.shape[:2] [vx, vy, x, y] = cv2.fitLine(contours[0], cv2.DIST_L2, 0, 0.01, 0.01) lefty = int((-x * vy / vx) + y) righty = int(((cols - x) * vy / vx) + y) cv2.line(img, (cols - 1, righty),(0, lefty), (0, 0, 255), 3) cv2.imshow("img2", img) cv2.waitKey() cv2.destroyAllWindows()

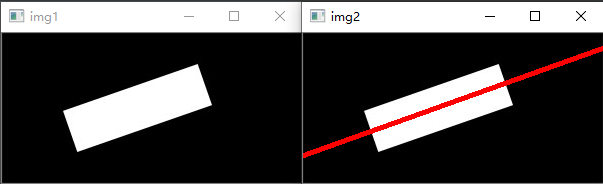

运行之后，效果如下所示：
对于绘制直线来说，我们需要获取绘制直线的起点以及终点，这里lefty为起点，righty为终点。
最小外包三角形
在OpenCV，它还提供了cv2.minEnclosingTriangle()函数来绘制最小外包三角形。其完整定义如下：
def minEnclosingTriangle(points, triangle=None):
其中points与前文类似，其返回值triangle为外包三角形的三个顶点集。
下面，我们直接构建最小外包三角形，具体代码如下：
import cv2 img = cv2.imread("27.jpg") cv2.imshow("img1", img) # 转换为灰度图像 gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY) contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE) area, trg1 = cv2.minEnclosingTriangle(contours[0]) print(area) print(trg1) for i in range(0, 3): cv2.line(img, tuple(trg1[i][0]), tuple(trg1[(i + 1) % 3][0]), (0, 255, 0), 2) cv2.imshow("img2", img) cv2.waitKey() cv2.destroyAllWindows()

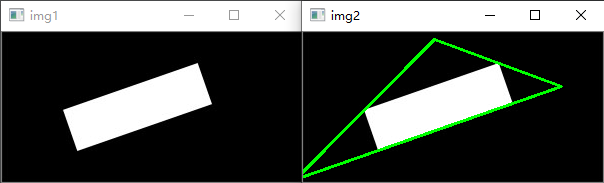

运行之后，效果如下：
需要注意的是，在cv2中没有直接绘制三角形的函数，所以我们通过绘制三条直线，绘制三角形，minEnclosingTriangle()函数第一个返回值为三角形面积，第二返回值是三点坐标。
逼近多边形
在OpenCV中，它还提供了cv2.approxPolyDP()函数构建指定边数的逼近多边形。其完整定义如下：
def approxPolyDP(curve, epsilon, closed, approxCurve=None):
curve：轮廓
epsilon：精度，原始轮廓的边界点与逼近多边形边界之间的最大距离
closed：布尔类型。为True时，表示逼近多边形是封闭的。为False时，biao表示毕竟多边形是不封闭的。
approxCurve为该函数的返回值，是逼近多边形的点集。。
下面，我们来实现各类逼近多边形的绘制，代码如下：
import cv2 img = cv2.imread("24.jpg") list=[0.1,0.09,0.055,0.05,0.02] cv2.imshow("img", img) # 转换为灰度图像 gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY) contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE) for i, val in enumerate(list): epsilon = val * cv2.arcLength(contours[0], True) approx = cv2.approxPolyDP(contours[0], epsilon, True) cv2.drawContours(img, [approx], 0, (0, 255, 0), 2) cv2.imshow("img"+str(i), img) cv2.waitKey() cv2.destroyAllWindows()

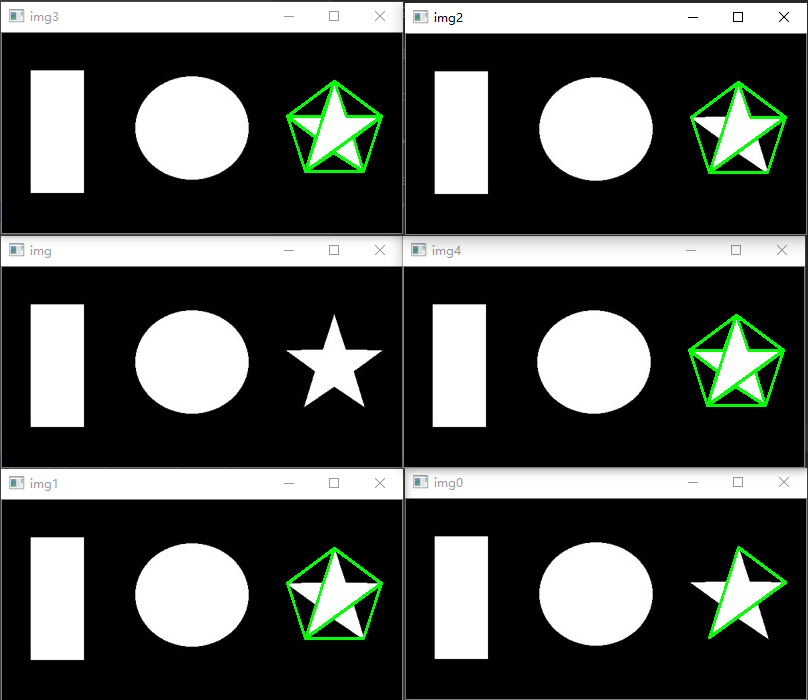

运行之后，效果如下：
cv2.approxPolyDP()函数采用的是Douglas-Peucker算法，该算法的原理是首先从轮廓中找到距离最远的两个点，并将两个点相连。接下来，在轮廓上找到一个离当前直线最远的点，并将该点与原有直线连成一个封闭的多边形，此时得到一个三角形。以此类推四边形，五边形，六边形等。当前多边形的距离都小于函数cv2.approxPolyDP()的参数epsilon的值时，就停止迭代。
