旋转验证是一种主流的验证方式，所以今天作者就教大家如果在Axure制作一个高保真的旋转验证原型。
【原型预览】
用电脑点击左下方阅读原文或复制打开下面的原型预览地址
https://axhub.im/ax9/783dec8095190560/#g=1
【原型下载】
方式2：https://weidian.com/item.html?itemID=4301466704
【制作教程】
制作材料

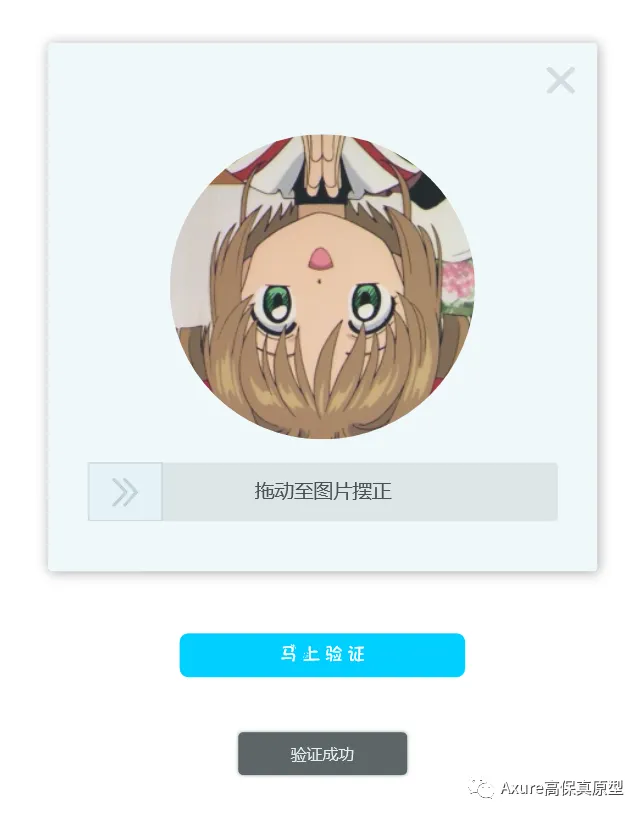

总共分成3大部分，如下图所示依次为：验证弹窗、验证按钮和成功提示弹窗
材料1——验证弹窗
验证弹窗主要包括以下元件：
背景框——使用矩形制作，阴影默认选择有
图片——圆形的图片，默认不是正向摆放的
关闭按钮：x的按钮
滑动条：包括滑动按钮、滑动条、提示文字。滑动按钮需要转为动态面板的形式，因为只有动态面板可以拖动，需要自适应内容，默认选择一个动态面板背景色。
材料2——验证按钮
普通按钮制作而成
材料3——成功提示弹窗
这里我们用矩形制作，制作完成之后转为动态面板，固定在屏幕中部，默认隐藏
制作思路
鼠标拖动滑动按钮时，图片根据滑动的距离旋转对应的角度；
鼠标松开时（即拖动结束时），判断图片是否为正，如果是正的，验证成功；否则则为验证失败，需要重新验证
制作教程

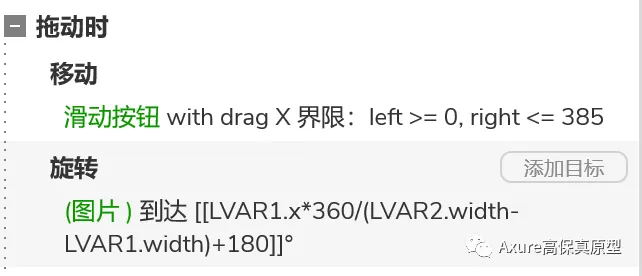

1、滑动按钮拖动时
移动——拖动活动按钮时，滑动按钮跟随鼠标水平移动，移动的界限左侧为0，右侧为下面灰色条的宽度
旋转——拖动活动按钮时，旋转图片，旋转的角度为[[LVAR1.x*360/(LVAR2.width-LVAR1.width)+180]]，LVAR1是滑动按钮，LVAR2是整个滑动条。
2、滑动按钮拖动结束时
我们事先需要计算图摆正需要旋转多少度，例如原来的图是-180度，那么他要旋转的距离应该就是一般的距离，直接有需要旋转到正的角度/360，然后乘整个滑块的宽度。最后前后需要给一个误差，如果不给误差，那就很难达到那个点，如果误差给的太大，那么就很容易验证成功，经过多次测试最好是正负5。
拖动结束时需要分两种情况

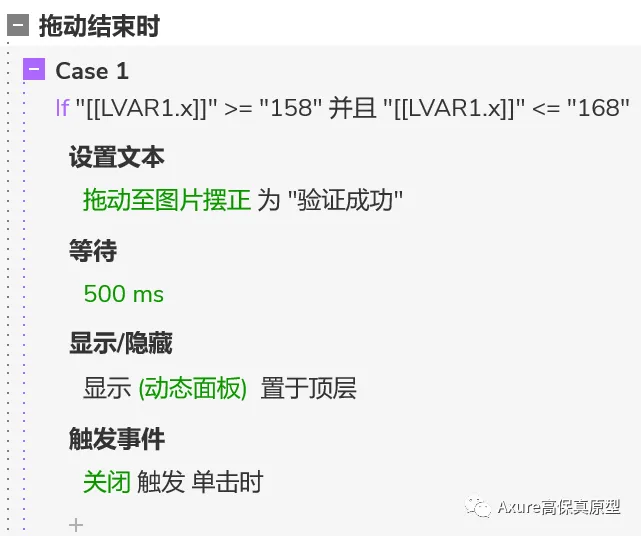

情况1——验证成功
即滑动距离在摆正距离的区间内，本案例的摆正区间为158-168，然后我们做一下交互
1、设置文本——在区间内将拖动至图片摆正的文本设置为验证成功
2、等待0.5秒
3、显示成功提示弹窗
4、触发关闭按钮鼠标单击时的事件——这里后面后详细讲，其实就是将验证弹窗里的元件复原并且隐藏
情况2——验证失败
即滑动距离不在在摆正距离的区间内，然后我们做一下交互
1、设置文本：这里我们需要新建一个空白文本记录滑动按钮在拖动结束时的位置，后面需要这个值来计算旋转的角度（图片旋转回初始状态的角度），LVAR1.x就是滑动按钮所在的横坐标
2、旋转：将图片复位，所以需要逆时针旋转[[LVAR1*360/(LVAR2.width-LVAR3.width)]]，LVAR1就是上面记录的滑动按钮的x坐标，LVAR2.width是整个滑块的宽，LVAR3.width是滑动按钮的宽
3、移动：将滑动按钮移动回0.0的初始位置

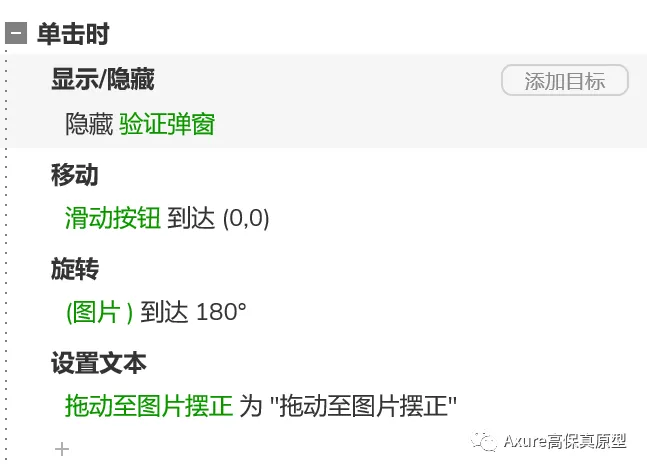

3、关闭按钮鼠标单击时事件
其实关闭按钮就是复原和隐藏验证弹窗，总共有以下四步：
1、隐藏验证弹窗
2、移动滑动按钮到达（0.0）
3、旋转图片到达180度，因为案例初始是180度，所以就是到达180度，如果你们是其他度数就填对应的初始度数即可
4、设置文本，因为之前验证成功的时候把验证文字更改成验证成功，所以复原的时候，需要把文本设置为原来的文本，即拖动至图片摆正
4、验证按钮

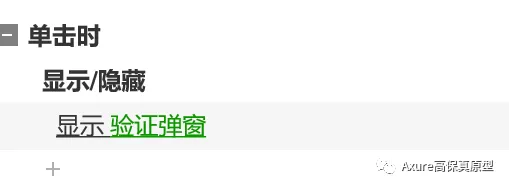

其实验证按钮就是一个启动验证的开关，只需要显示验证弹窗即可，你们可以根据你们原型实际的触发条件，显示验证弹窗。
5、成功提示弹窗

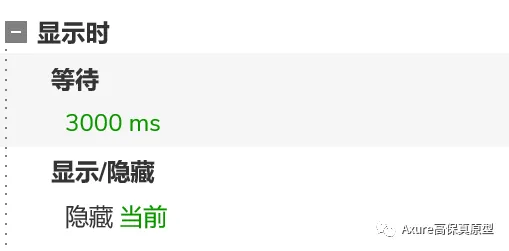

在验证成功后，会显示成功提示弹窗，但是该弹窗不能一直显示，而且这个提醒没必要手动点击关闭那么麻烦，就是一条简单的轻提示，所以我们等待3秒然后设置自动隐藏即可。
以上就是本期旋转验证原型的全部内容了，你学会了吗？点下关注不迷路，作者会持续给大家带来高保真的原型教程，那么我们下期见，88
