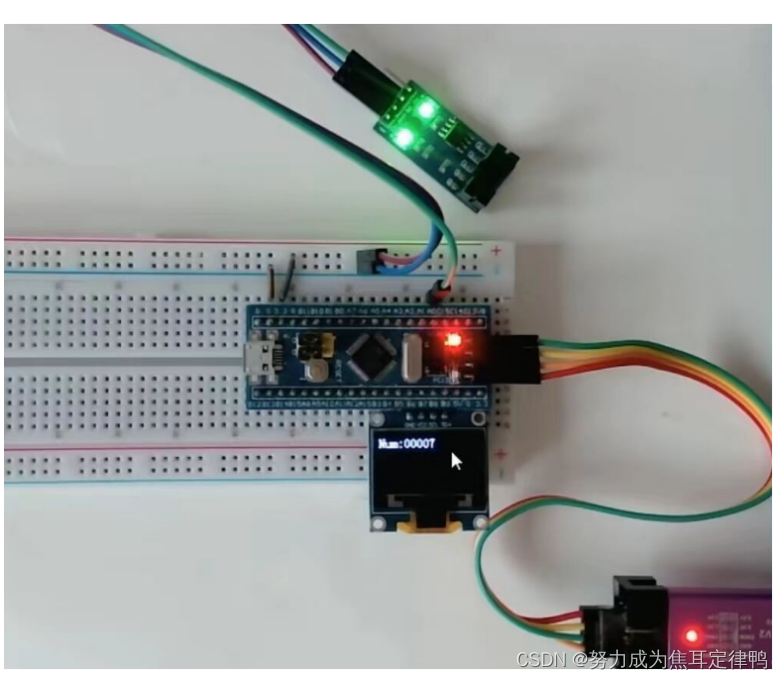

1.实验现象如下：
现象：OLED显示Num，每秒数字+1.原理：用定时中断，定时器使用内部时钟定1s的时钟，每隔1s申请中断，自动++，显示Num。
2.代码编写思路：
解释：步骤大致如上图，解释如下：1.RCC开启时钟+2.选择时基单元的时钟源(定时中断选择的是内部时钟源)+3.配置时基单元(包括预分频器+自动重装器+计数模式等，代码中用结构体配置)+4.配置输出中断控制+5.配置NVIC(在NVIC中打开定时器中断通道，分配一个优先级)+6.运行控制+7.中断函数
q:1483078351 v:15136037805, git为@qq1483078351a 已开源，里面有课件和代码。有问题欢迎询问，共同进步.
3.代码部分：
定时器定时代码部分(Timer.c)：
#include "stm32f10x.h" // Device header void Timer_Init(void)//初始化定时器---过程查看定时器中断基本结构. //在Library中tim.h定义许多库函数，需要充分学习和使用,此处写几个用到的，重要的 { RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);//第一步：开启APB1时钟,因为TIM2是APB1总线的外设 TIM_InternalClockConfig(TIM2);//第二步：选择时基单元的时钟(此处选的是内部时钟) //第三步：配置时基单元----TIM_TimeBaseInit的第二个参数是结构体，配置结构体 TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure; TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1; //TIM_CKD_DIV1,1分频，不分配；TIM_CKD_DIV2，2分频；TIM_CKD_DIV4，4分频----要求不高时，随意选择 TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up; //TIM_CounterMode_Up向上计数；TIM_CounterMode_Down向下计数；TIM_CounterMode_CenterAligned1等为中央对齐 TIM_TimeBaseInitStructure.TIM_Period=10000-1;//资源自动重装器的值，在10K频率下记10K个数，即1s一个。 TIM_TimeBaseInitStructure.TIM_Prescaler=7200-1;//预分频，对72M进行7200分频 TIM_TimeBaseInitStructure.TIM_RepetitionCounter=0;//高级定时器用到，通用定时器选0 TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStructure);//结构体 //第四步：使能中断 TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE); //第五步：NVIC中断 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); NVIC_InitTypeDef NVIC_InitStructure; NVIC_InitStructure.NVIC_IRQChannel=TIM2_IRQn; NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE; NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2;//抢占优先级 NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;//响应优先级 NVIC_Init(&NVIC_InitStructure); //第六部分：启动定时器 TIM_Cmd(TIM2,ENABLE); }
Time.h部分：
#ifndef __TIMER_H #define __TIMER_H void Timer_Init(void); #endif
主函数(main.c)部分：
#include "Timer.h" uint16_t Num; int main(void) { OLED_Init(); Timer_Init(); OLED_ShowString(1, 1, "Num:");//在第一行第三列开始显示HelloWorld!, while(1) { OLED_ShowNum(1,5,Num,5); } } //中断函数：当进入中断，自动执行该函数 void TIM2_IRQHandler(void) { if(TIM_GetITStatus(TIM2,TIM_IT_Update)==SET)//获取中断标志位 { Num++; TIM_ClearITPendingBit(TIM2,TIM_IT_Update);//清除标志位 } }
4.定时器常用库函数详解：
以下内容均为需要掌握的Timer里的函数部分，我以注释的形式一点一点打出来，包含函数解释和参数的使用选择。大家没事多看看，多用用。
//TIM_DeInit(TIM_TypeDef* TIMx);//恢复缺省配置 //时基单元：(第三部分) //void TIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct);//时基单元初始化 //配置时基单元，参数1：TIMx选择某个定时器，参数2：TIM_TimeBaseInitStruct结构体，包含配置时基单元的参数 //void TIM_TimeBaseStructInit(TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct);//把结构体变量附一个默认值 //运行控制：(第六部分) //void TIM_Cmd(TIM_TypeDef* TIMx, FunctionalState NewState);//使能计数器。即第六步的运行控制 //参数一：TIMx选择某个定时器，参数2：NewState选择使能还是失能。使能时计数器可以运行，失能不能运行 //中断输出控制:(第四部分) //void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, FunctionalState NewState); //使能中断输出信号，即第四步的中断输出控制。 //参数一：TIMx选择某个定时器。参数2：TIM_IT选择要配置哪个中断输出。参数3：NewState选择使能还是失能。 //以下六个函数对应时基单元的时钟源选择部分(第一部分) //void TIM_InternalClockConfig(TIM_TypeDef* TIMx);//选择内部时钟。 //只有一个参数，即RCC内部时钟接外部时钟模式2进入时基单元 //void TIM_ITRxExternalClockConfig(TIM_TypeDef* TIMx, uint16_t TIM_InputTriggerSource);//选择ITR其他定时器的时钟 //参数一：TIMx选择某个定时器。参数2：TIM_InputTriggerSource选择要接入哪个其他的定时器。 //即ITRX接外部时钟模式1进入时基单元 //void TIM_TIxExternalClockConfig(TIM_TypeDef* TIMx, uint16_t TIM_TIxExternalCLKSource, // uint16_t TIM_ICPolarity, uint16_t ICFilter);//选择TIx捕获通道的时钟。 //参数一：TIMx选择某个定时器。参数2：TIM_TIxExternalCLKSource选择TIx具体的某个引脚。 //参数3：TIM_ICPolarity输入极性。参数4：ICFilter输入的滤波器。 //即TIx接外部时钟模式1进入时基单元. //void TIM_ETRClockMode1Config(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler, uint16_t TIM_ExtTRGPolarity, // uint16_t ExtTRGFilter);//选择ETR通过外部时钟模式1输入时钟。 //参数2：TIM_ExtTRGPrescaler对ETR的外部时钟再做一次分频。 //参数3：TIM_ExtTRGPolarity极性。参数4：ExtTRGFilter滤波器。 //即ETR接外部时钟模式1进入时基单元. //void TIM_ETRClockMode2Config(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler, // uint16_t TIM_ExtTRGPolarity, uint16_t ExtTRGFilter); //与上个函数参数一样，用法相似选择ETR通过外部时钟模式1输入时钟。 //void TIM_ETRConfig(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler, uint16_t TIM_ExtTRGPolarity, // uint16_t ExtTRGFilter);//与上两个函数相似，不再赘述 //以下函数为特定场合使用函数 //void TIM_PrescalerConfig(TIM_TypeDef* TIMx, uint16_t Prescaler, uint16_t TIM_PSCReloadMode); //方便改写预分频值。参数一：Prescaler要写入的预分频值。参数2：TIM_PSCReloadMode写入的模式， //此处可选择在更新事件生效还是再写入后手动产生一个更新事件，让这个值立即生效。 //void TIM_CounterModeConfig(TIM_TypeDef* TIMx, uint16_t TIM_CounterMode);//改变计算器的计数模式 //参数2：TIM_CounterMode选择新的计数器模式。 //void TIM_ARRPreloadConfig(TIM_TypeDef* TIMx, FunctionalState NewState);//自动重装器预装功能配置 //有预装还是无预装可选择，NewState使能还是失能。 //void TIM_SetCounter(TIM_TypeDef* TIMx, uint16_t Counter);//给计数器写入一个值，手动给计数器一个值时使用 //void TIM_SetAutoreload(TIM_TypeDef* TIMx, uint16_t Autoreload); //给自动重装器写入一个值，手动给自动重装器一个值时使用 //uint16_t TIM_GetCounter(TIM_TypeDef* TIMx);//获取当前计数器的值 //查看当前计数器记到哪里时调用该函数。返回值就是当前计数器的值 //uint16_t TIM_GetPrescaler(TIM_TypeDef* TIMx);//获取当前预分频器的值 //查看当前预分频器记到哪里时调用该函数。返回值就是当前计数器的值
