3.3 点灯——迈入物理世界
在物理世界中，感应和控制才是“王道”。接下来，从简单的控制开始，即控制一个LED，目的是让读者弄明白如何通过控制芯片的I/O引脚去驱动外部的物理世界。

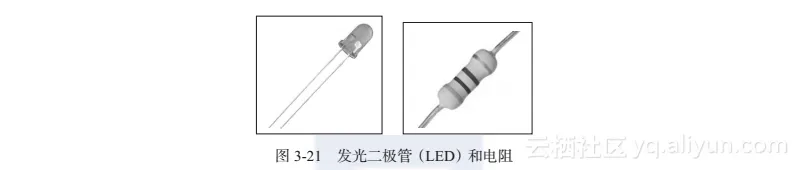

发光二极管是一种能够发光的半导体电子元件，如图3-21所示。在它两端存在合理的电压差它就能发亮。电阻可以用来限制电流，保护电子元器件。我们常见的是色环电阻，每种颜色代表着一个数字，这些色环的组合可以用来表示该电阻的阻值。读者可自行参阅相关资料[4]，掌握通过色环来识别阻值的知识。当然，也可以万用表直接测量阻值。

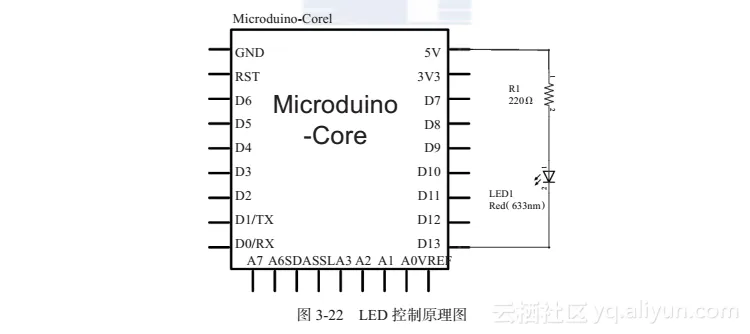

如图3-22所示表示了电阻和LED在电路原理图的图标。本例中选用220Ω阻值的电阻和红色LED。红绿LED的电压一般为1.8～2.4V，而实际的驱动电压为5V，所以添加了电阻，将一部分电压分到了电阻上，从而降低了LED的电压。选用的电阻越大，LED的亮度就越低。读者可根据实际情况选用其他电阻阻值。
本示例中用Microduino-Core数字I/O口D13作控制。如果D13输出高电平，可以认为LED两端的电压差为0，所以无法点亮；而当D13输出低电平，使得LED两端出现了电压差，就类似于河流，一头地势高，一头地势低，水就能往下流，而电路中的水流便是电流。电流流过LED内部的特殊材料，将电转化成光，于是LED就发亮了。
- 搭建电路

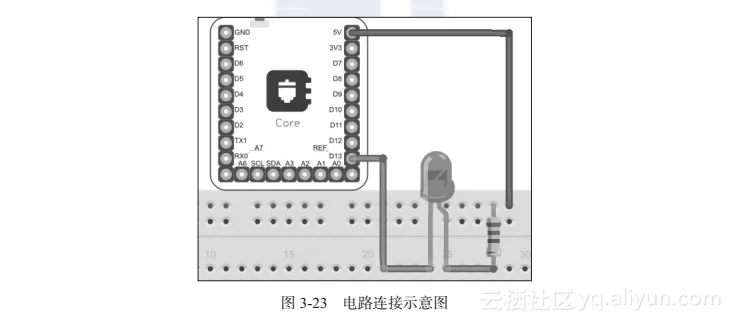

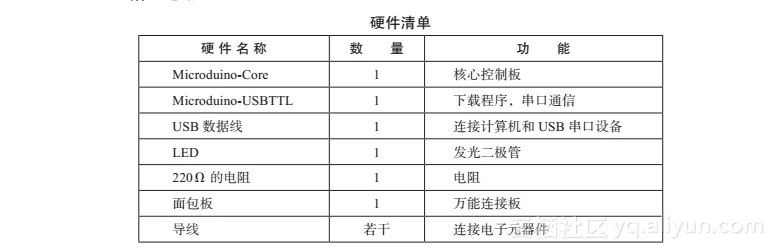

根据硬件清单准备模块和电子元器件，然后将Microduino-Core和Microduino-USBTTL堆叠起来，将模块通过面包板和杜邦线，将LED、电阻一一连接起来，如
图3-23所示。
注意 LED有正负极，也就是说电流只能单向导通。如果接反了，没有电流，LED便无法发光。下面介绍两种判断LED的正负极的简易办法。
方法一：目测LED内部，支架大接出的引脚是负极，支架小接出的引脚是正极。
方法二：对于一个新的LED，引脚有长短，可通过引脚的长短来判断正负，引脚长的为正极，短的为负极。

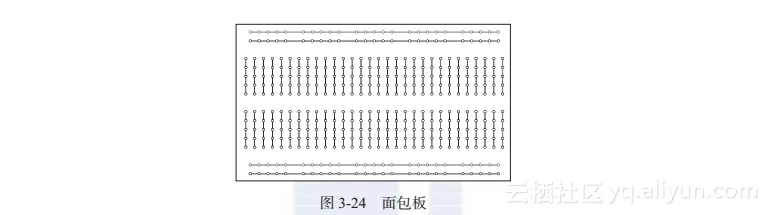

小知识 面包板上面有很多插孔，上面的孔洞类似于面包因而得名，又称“万能板”。上面可以随意插拔电子元器件，免去了电路板的制作和焊接的麻烦。而且元器件可以重复利用，所以非常适合于电子爱好者搭建临时电路。面包板上的插孔有一定的连接关系，如图3-24所示。连线部分的插孔都是短接的，下面连着金属条。一般顶部和底部横着的几排孔洞作为电源和地来连接，如果标有红线和蓝线，通常红线标示电源，而蓝线标示地。而面包板中间部分竖着的一排排孔洞则用来插电子元器件。
如果电子元器件连线太多，很容易将导线连错，甚至将电源和地接反了，这样很有可能使电源短路，烧坏电子元器件。所以建议，统一用红色或者白色的导线连接电源；而用蓝色或黑色连接地，其他芯片之间的连接最好也设定一个标准。一旦物理上连错了，也容易排查问题所在。
- 编写程序

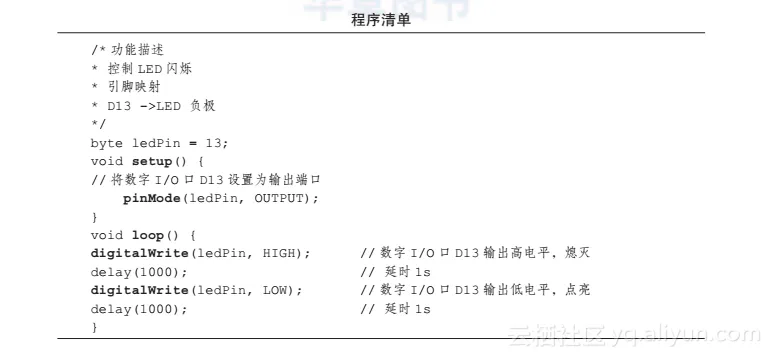

打开Arduino IDE界面，在代码编辑区输入代码，保存后单击“编译”按钮即可。
- 下载并观察运行的现象
用USB数据线连接计算机与Microduino-USBTTL，在IDE的菜单栏中，找到“工具”选项，确定COM口和控制板型号选择是否正确。一般情况下，第一次选择正确后，后续创建的工程会一直沿用这种设置。
单击工具栏中的“下载”按钮，若状态栏提示下载完成，且没有出现任何警告信息，说明下载成功。
观察面包板上LED的状态是否跟程序所设定的功能一致：LED隔1s亮一次。
