算术编码
内容介绍:
一、算数编码思想
二、算数编码过程举例
三、算术编码需要注意的几个问题
一、算数编码思想
1. 算术编码在图像数据压缩标准(如 JPEG)中扮演了重要的角色
在图像压缩中只用一个实数表示,用0和1中的一个小数表示信源的符号,例如颜色值或者声音的样本。
其可以大幅度的压缩数据量,所以使用算数编码的压缩比很高
2.在算术编码中,消息用0到1之间的实数进行编码,算术编码用到两个基本的参数
(1)符号概率
(2)编码间隔
3.注意
编码的间隔取决于符号概率。
二、算数编码过程举例
例1:
假设信源符号为{00,01,10,11},这些符号的概率分别为{0.1,0.4,0.2,0.3 }
根据这些概率可把间隔[0,1)分成4个子间隔:
[0,0.1)∶间隔为0.1
[0.1,0.5)∶间隔为0.4
[0.5,0.7)∶间隔为0.2
[0.7,1):间隔为0.3
区间的间隔是概率值,可以用两个二进制表示,算数编码是用编码间隔去找到0到1之间的数。
先按照间隔将其分为4份,信源符号、概率和初始编码间隔的表格如下:
符号 |
概率 |
初始编码 |
00 |
0.1 |
[0,0.1) |
01 |
0.4 |
[0.1,0.5) |
10 |
0.2 |
[0.5,0.7) |
11 |
0.3 |
[0.7,1) |

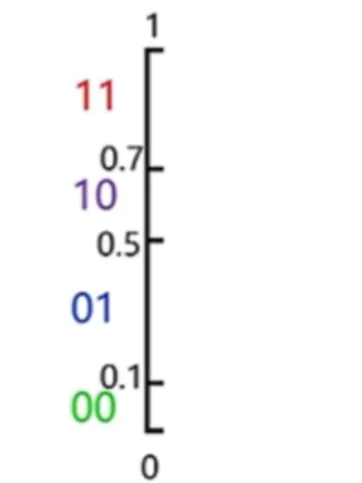

间隔图如下:
第一个符号为10
[0.5,0.7)是10,将[0.5,0.7)作为一个整体,将该区间进行分割,等比例的划分成4个区间,计算时可以将其分为10份。0.5到0.7的间隔是0.2,除以10为0.02,前面第一个编码空间占1份,也就是0.5到0.52,依此类推,可以把这4个区间开始和结束的值计算出来.
第二个符号为00
00位于该区间的第一段,区间为0.5到0.52,可以再将该区间等比例划分为4个。
第三个符号为11
区间为0.514到0.52,继续输入符号00,然后等比例分割,区间为0.5146到0.514。继续输入符号10,是从下面开始数的第三个子区间,然后等比例放大,区间为0.51442到0.5143.下一个为11,继续等比例分割,区间就为0.514384到0.51442。下一个符号为01,继续等比例分割,区间为0.5143876到0.514402.
假设将所有数编完了,输出的数,就是把该空间的上下两个数选择一个,通常选下面的这个为0.5143876作为前面编码的算数编码。

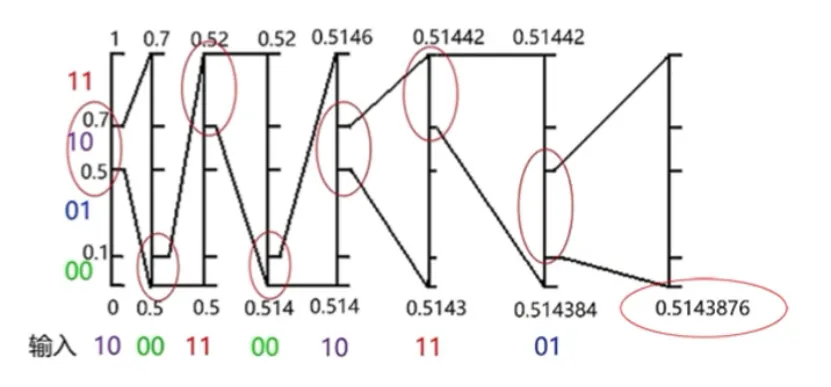

如下图:
也就是输入10 00 11 00 10 11 01用小数0.5143876表示。
如果还要输入,则继续按照前面的分割,结果是越后编码的数量越多,小数点后的位数越长。在 不影响区间的情况下可以适当的进行四舍五入,但是不能改变区间。
算数解码过程如下表格:
步骤 |
间隔 |
译码符号 |
译码判决 |
1 |
[0.5,0.7) |
10 |
0.51439在间隔[0.5,0.7) |
2 |
[0.5,0.52) |
00 |
0.51439在间隔[0.5,0.7)的第1个1/10 |
3 |
[0.514,0.52) |
11 |
0.51439在间隔[0.5,0.52)的第7个1/10 |
4 |
[0.514,0.5146) |
00 |
0.51439在间隔[0.514,0.52)的第1个1/10 |
5 |
[0.5143,0.51442) |
10 |
0.51439在间隔[0.514,0.5146)的第5个1/10 |
6 |
[0.514384,0.51442) |
11 |
0.51439在间隔[0.5143,0.51442)的第7个1/10 |
7 |
[0.51439,0.5143948) |
01 |
0.51439在间隔[0.51439,0.5143948)的第1个1/10 |
8 |
译码的消息:10 00 11 00 10 11 01 |
所以译码的过程是编码的过程反过来。
三、算术编码需要注意的几个问题
1. 由于实际的计算机精度不可能无限长,运算中会出现溢出问题
(1)多数机器都有16位、32位或者64位的精度
(2)可使用比例缩放方法解决
(目前多数计算机都有16位、32位,普遍都是64位,所以很大程度上避免了溢出出现的概率,但是将8k的图像整个的用算数编码编是不可能的,算数编码是把一幅图像划分一小块一小块的,例如8*8,现在变成了4*4的,甚至还有2*2的小块,2*2也就是4个像素,8*8也就是64个像素,随着小块的数量是有限的,溢出的问题会得到很好的解决)
还可以通过比例的缩放来解决溢出的问题,但是溢出本身从算数编码的方法来说是存在的。
2.算术编码器对整个消息只产生一个码字(在间隔[O,1)中的一个实数),因此译码器在接收到表示这个实数的所有位之前不能进行译码
(1)一种对错误很敏感的编码方法(这时需要加一些错误保护)
(2)如果有一位发生错误就会导致整个消息译错
