MyCat-入门-分片测试-schema.xml 配置
配置 schema.xml
MyCat 当中分片的配置。对于分片的配置会涉及到，MyCat 当中的两份配置文件，一份是 MyCat 的核心配置文件 schema.xml，另外一份是 server.xml。

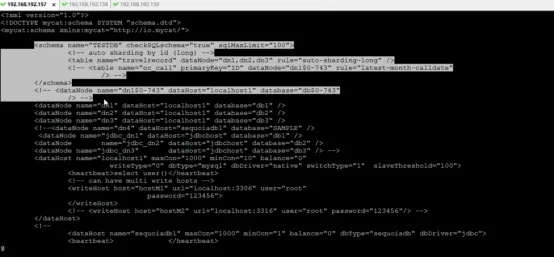

1、对于 MyCat 的配置文件 schema.xml 这份配置文件，是 MyCat 的核心配置文件，所有关于 MyCat 当中的逻辑库、逻辑表、分片规则、数据节点、数据源等相关配置都是需要在这份配置文件当中配置的。打开这份配置文件，查看配置文件的内容。

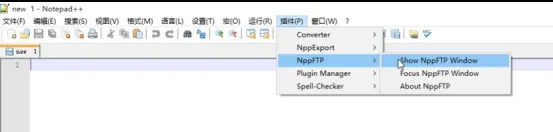

2、使用 VI 编辑器，打开这份配置文件，使用 VI 编辑器来编写配置文件的时候，实际上并不是特别方便。因为这里面如果标签比较多很容易出错，所以这个时候我们在进行编辑的时候，采用一个工具， Notepad++ 当中的工具，插件会有一个FTP 的插件，点 Npp FTP 这个插件，点 show Npp FTP window，如下图：
会打开一个窗口，在这个里面来配对一下连接远程服务器。

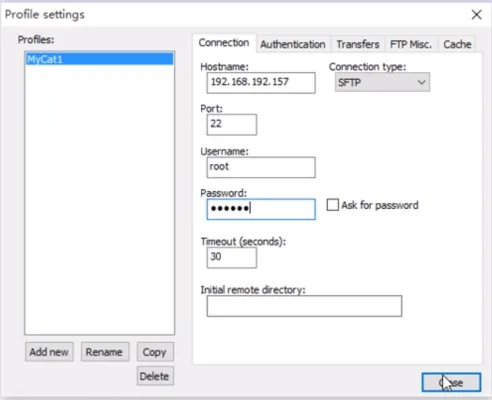

点击 Add new ，弹出一个窗口，修改名称为 MyCat1，需要连接 192.157 这台服务器，端口号是 22，连接方式是 SFPT ，用户名 root，密码 itcast。
点击下图所示图标，进行连接。

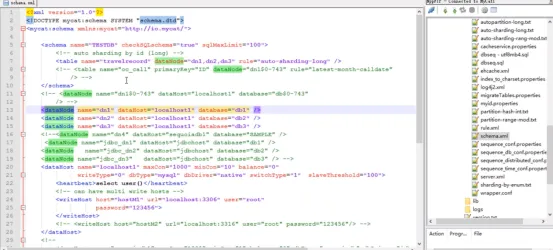

3、查看根目录，刷新展示根目录下所有的文件夹。对于刚才安装的 MyCat 来说，它是存放在 user—local 这个目录下的，这里面有一个 MyCat，在 MyCat 当中有一个 conf，conf 当中有一个 schema.xml，我们要修改的是这份配置文件，双击打开。在这份配置文件中，如 schema、table、dataNode 在 MyCat 的核心概念中提到过。
schema 配置的是逻辑库，table 配置的是逻辑表，dataNode 是数据节点，dataHost 是节点主机，在这份配置文件当中，主要配置的就是这些信息。
4、schema：标签用于定义 Mycat 实例中的逻辑库
Table：标签定义了 MyCat 中的逻辑表， rule 用于报定分片规则， auto−sharding-long 的分片规则是按ID值的范围进行分片，1-5000000 为第 1 片，5000001-10000000 为第 2 片……具体设置我们会在第四节中讲解。
dataNode：标签定义了 Mycat 中的数据节点，也就是我们通常说所的数据分片。
dataHost：标签在 mycat 逻辑库中也是作为最底层的标签存在，直接定义了具体的数据库实例、读写分离配置和心跳活句。

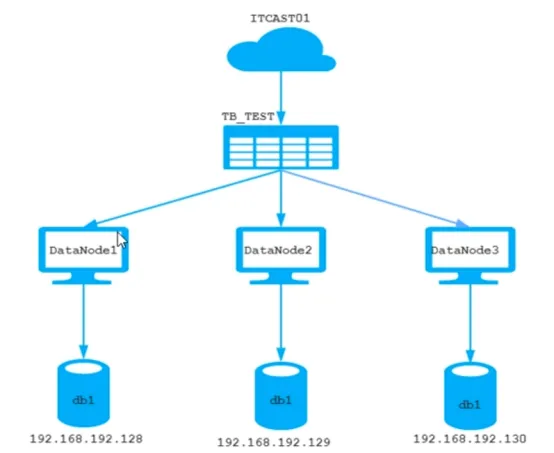

5、要配置逻辑库的操作，在这里面附有一个逻辑库，逻辑库下面有一个 TB_TEST 逻辑表，逻辑表又要进行分片，分到三个节点主机上。
6、首先来看 schema 这里会有一个逻辑库，逻辑库我们叫他 ITCAST。
<schema name="ITCAST"checkSQLschema=
"true"sqlMaxLimit="100">
只修改需要修改的部分，其他默认固定的东西不要动。table指的是逻辑表，逻辑表的表名叫 TB_TEST。
<table name="TB＿TEST"dataNode="dn1,dn2,dn3"rule
="auto-sharding-long"/>
table 当中有一个属性叫 dataNode，这个 dataNode 指的是逻辑表，指在哪些数据节点中存在，这张表中的数据到底在哪些数据节点中存放呢？
dn1，dn2，dn3 实际上是一个别名，他引用的是下面 dataNode 当中的内容值。
<dataNode name="dn1"dataHost="localhost1"database
="db1"/>
<dataNode name="dn2"dataHost="localhost1"database
="db2"/>
<dataNode name="dn3"dataHost="localhost1"database
="db3"/>
dataNode 指的是 dataHost ，哪个 dataHost？localhost1 引用的是 <dataHost name="localhost 1"maxCon="1000"minCon
="10" balance="0"
引用的是下图所示地址。
还要指定 database 数据库，数据节点关联的是 db1 这个数据库。
<dataNode name="dn1"dataHost="localhost1"database
="db1"/>
<dataNode name="dn2"dataHost="localhost1"database
="db1"/>
<dataNode name="dn3"dataHost="localhost1"database
="db1"/>
dn1 关联的是 localhost1，对于我们来说会有三个 dataHost，dn1 对应 db1，dn2 对应 db2，所以这里不应该是 localhost 1，而是 localhost 2，localhost 3，但是在 local host 123 这三个节点中，都会有一个同名的数据库叫 db1。
dataHost 指的是下面 dataHost 的内容值。
<dataHost name="localhost 1"maxCon="1000"minCon
="10"balance="0"
writeType="0" dbType="mysql" dbDriver="native"switchType
="1" slaveThreshold="100">
<heartbeat>select user()</heartbeat>
<writeHost host="hostM1"url="localhost:3306"user
="root"password="123456">
</writeHost>
</dataHost>
既然有 local host 1，local host 2，local host 3，也就是说这个内容值也要配置多套。
<dataHost name="localhost 2"maxCon="1000"minCon
="10"balance="0"
writeType="0" dbType="mysql" dbDriver="native"switchType
="1" slaveThreshold="100">
<heartbeat>select user()</heartbeat>
<writeHost host="hostM1"url="localhost:3306"user
="root"password="123456">
</writeHost>
</dataHost>
<dataHost name="localhost 3"maxCon="1000"minCon
="10"balance="0"
writeType="0" dbType="mysql" dbDriver="native"switchType
="1" slaveThreshold="100">
<heartbeat>select user()</heartbeat>
<writeHost host="hostM1"url="localhost:3306"user
="root"password="123456">
</writeHost>
</dataHost>
7、我们继续来看 dataHost 当中的配置，在 dataHost 当中 local host 1 是它的节点名称，这些属性大家目前先不关心。
<dataHost name="localhost 1"maxCon="1000"minCon
="10"balance="0"
writeType="0" dbType="mysql" dbDriver="native"switchType
="1" slaveThreshold="100">
紧接着还有一个
heartbeat（<heartbeat>select user()</heartbeat>），这个是 MyCat 当中的心跳，就是监测下面这些 MySQL是否还能正常运行，是心跳监测体制，我们也不用动。

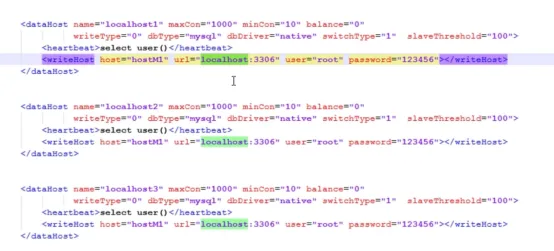

接下来还有一个叫做 writeHost，数据写入节点是哪一个，也就是我们对应的数据源。最终我们分片的数据，是要存放在数据库当中的，存放在 MySQL 当中的数据库，要指定关联的是哪个 MySQL 服务，所以我们需要修改下图光标所是地方。

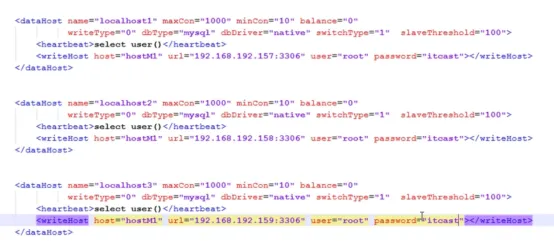

修改如下图，密码要改成自己的密码 itcast。
8、这样这份配置文件就基本完成了，回过头来，我们简单解读一下刚才所做的配置。
首先在上面 scheme 当中（ !DOCTYPE mycat:schema SYSTEM"schema. dtd">），我们配置了逻辑库的库名，在这个逻辑库当中只有一张逻辑表 TB_TEST，这张逻辑表由于进行分片，分片这张表会存在三个节点当中，分别是 dn1，dn2，dn3，这三个节点分别关联 local host 1，也就是 192.168.192.157：3306 这台数据库，关联的是这台数据库中 db1 这个数据库； local host 2 关联的是 192.168.192.158 上面的 db1； local host 3 关联的是 192.168.192.159 上面的 db1，这样关于 schema.xml 当中的逻辑库，逻辑表，以及数据节点这块的配置已经完成了。
