1.7 图形的缩放与平移
AutoCAD 2014中文版超级学习手册
图形的缩放与平移是经常用到的显示工具。
1.7.1 实时缩放
AutoCAD为交互式的缩放和平移提供了可能。有了实时缩放，就可以通过垂直向上或向下移动光标来放大或缩小图形。利用实时平移（下节介绍），能单击和移动光标重新放置图形。
在实时缩放命令下,可以通过垂直向上或向下移动光标来放大或缩小图形。
1．执行方式
命令行：ZOOM
菜单栏：“视图”→“缩放”→“实时”
工具栏：标准→实时缩放图片 54
2．操作格式
按住“选择”按钮垂直向上或向下移动。从图形的中点向顶端垂直地移动光标就可以放大图形一倍，向底部垂直地移动光标就可以将图形缩小50%。
1.7.2 放大和缩小

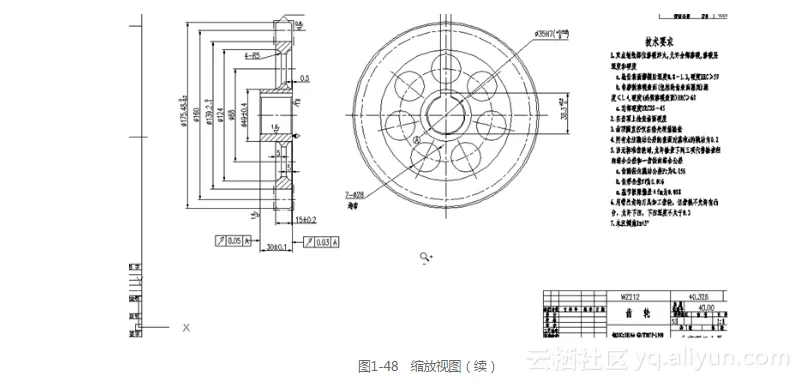

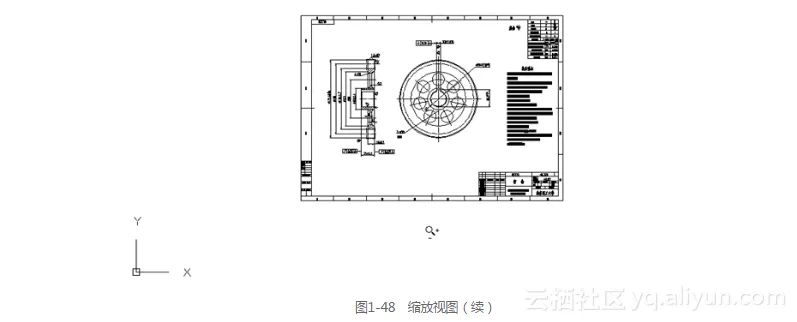

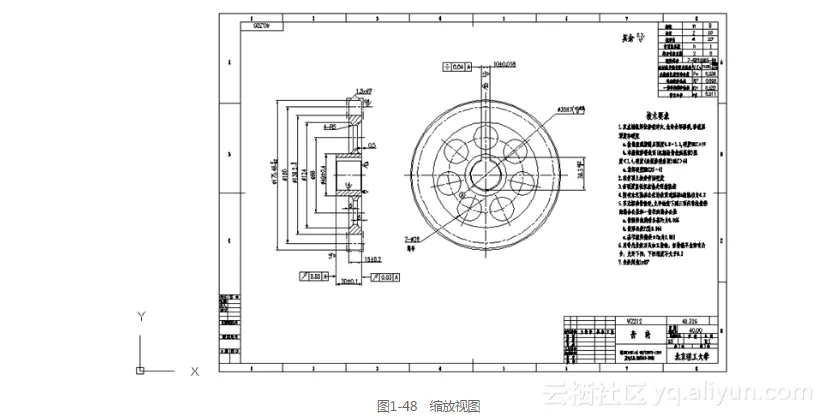

放大和缩小是两个基本的缩放命令。放大图像能观察细节称之为“放大”；缩小图像能看到大部分的图形称之为“缩小”，如图1-48所示。
1．执行方式
菜单栏：“视图”→“缩放”→“放大（缩小）”
2．操作格式
选择菜单中的“放大（缩小）”命令，当前图形相应地自动进行放大或缩小。
1.7.3 动态缩放
如果“快速缩放”功能已经打开，就可以用动态缩放改变画面显示而不产生重新生成的效果。动态缩放会在当前视区中显示图形的全部。
1．执行方式
命令行：ZOOM
菜单栏：“视图”→“缩放”→“动态”

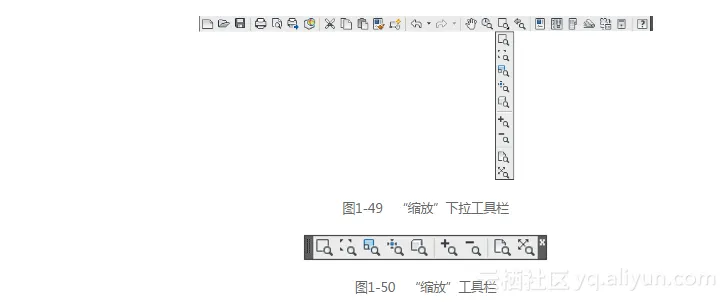

工具栏：标准→“缩放”下拉工具栏→动态缩放图片 58（如图1-49所示）
缩放→动态缩放（如图1-50所示）
2．操作格式
命令: ZOOM↙
指定窗口的角点，输入比例因子 (nX 或 nXP)，或者[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: D↙执行上述命令后，系统弹出一个图框。选取动态缩放前的画面呈绿色点线。如果要动态缩放的图形显示范围与选取动态缩放前的范围相同，则此框与白线重合而不可见。重生成区域的四周有一个蓝色虚线框，用以标记虚拟屏幕。

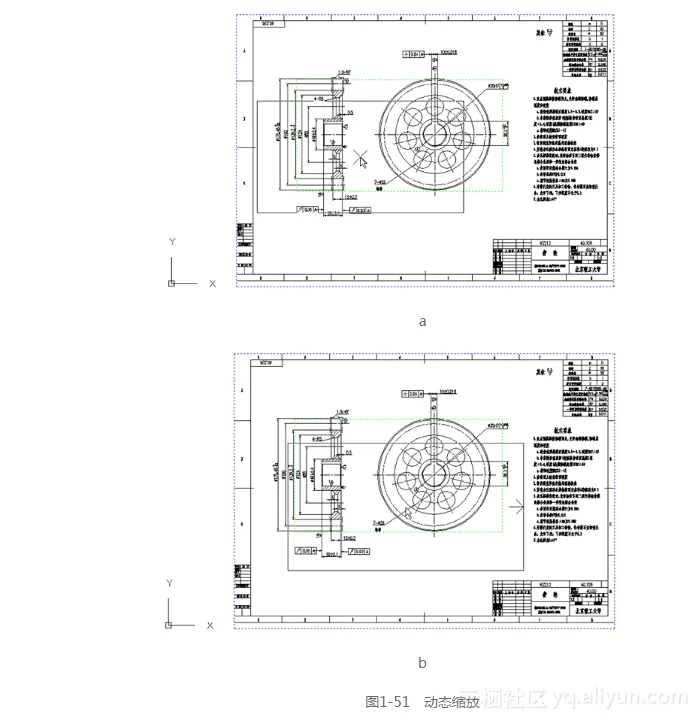

这时，如果线框中有一个×出现，如图1-51a所示，就可以拖动线框而把它平移到另外一个区域。如果要放大图形到不同的放大倍数，单击“选择”按钮，×就会变成一个箭头，如图1-51b所示。这时左右拖动边界线就可以重新确定视区的大小。
另外，还有窗口缩放、比例缩放、中心缩放、缩放对象、缩放上一个、全部缩放和最大图形范围缩放，其操作方法与动态缩放类似，此处不再赘述。
1.7.4 实时平移
1．执行方式
命令行：PAN
菜单栏：“视图”→“平移”→“实时”
工具栏：标准→实时平移图片 63
2．操作格式
选择上述命令后，单击“选择”按钮，然后移动手形光标就平移图形了。当移动到图形的边沿时，光标就变成一个三角形显示。
另外，在AutoCAD中，为显示控制命令设置了一个右键快捷菜单。在该菜单中，用户可以在显示选择执行的过程中，透明地进行切换。
1.7.5 实例——查看图形细节

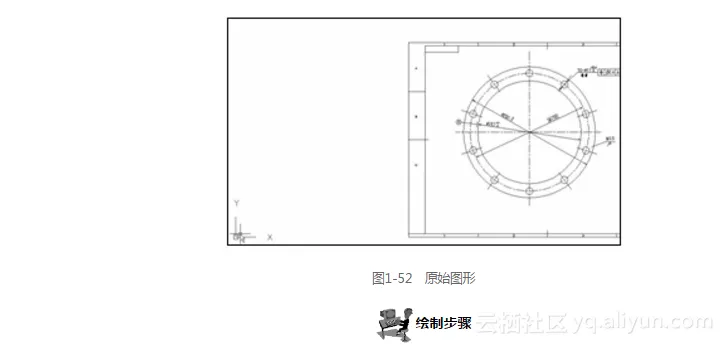

查看图1-52中的图形细节。

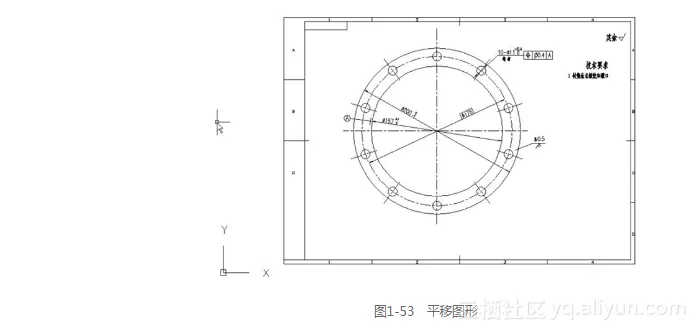

1．单击“标准”工具栏中的“实时平移”按钮，单击并拖曳光标将图形向左拉，如图1-53所示。

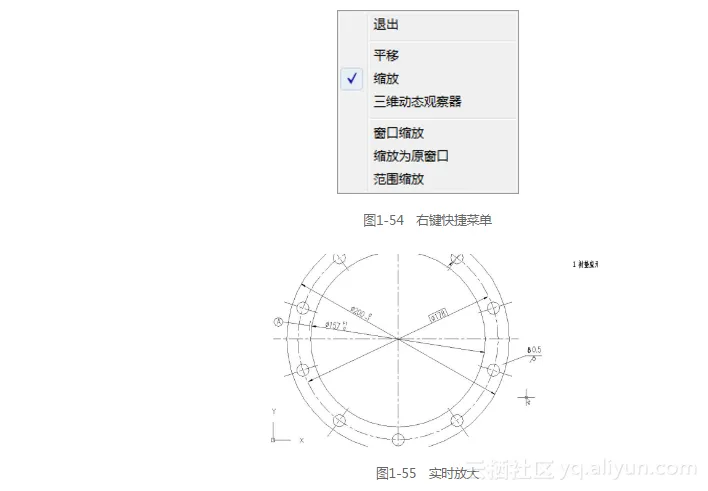

2．单击鼠标右键，选择右键快捷菜单中的“缩放”命令，如图1-54所示。绘图平面出现缩放标记，向上拖动光标，将图形进行实时放大，结果如图1-55所示。

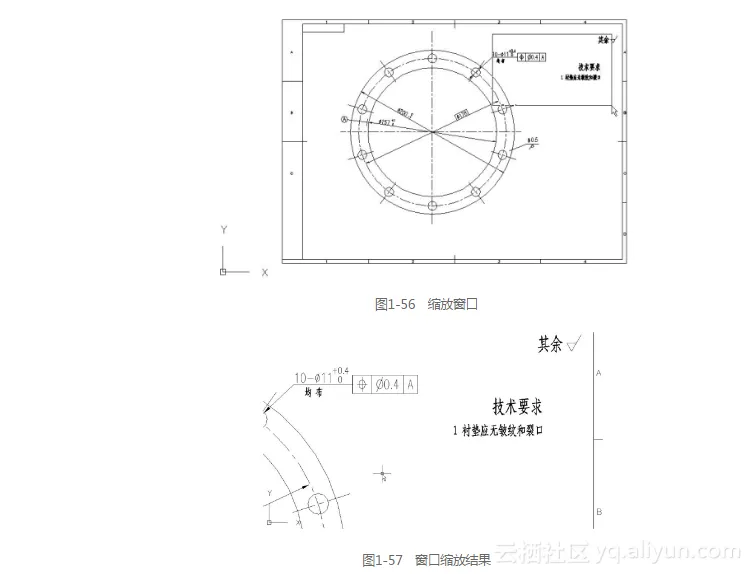

3．单击“标准”工具栏上“缩放”下拉列表中的“窗口缩放”按钮，用光标拖曳出一个缩放窗口，如图1-56所示。单击确认，窗口缩放结果如图1-57所示。

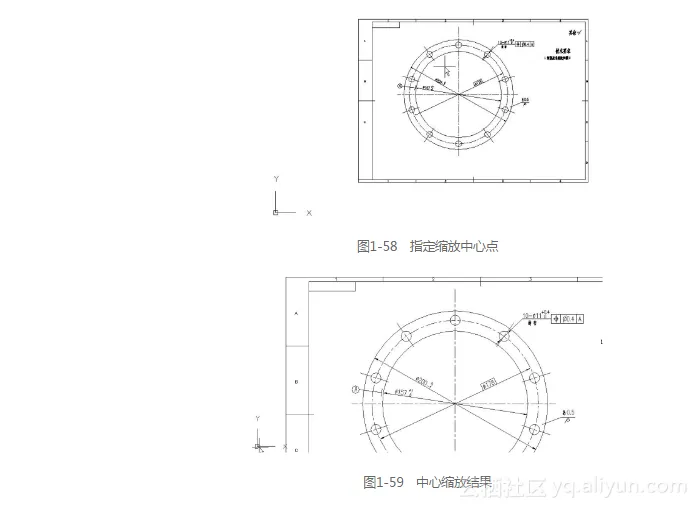

4．单击“标准”工具栏上“缩放”下拉列表中的“中心缩放”按钮，在图形上要查看大概位置，指定一个缩放中心点，如图1-58所示。在命令行提示下输入2X为缩放比例，缩放结果如图1-59所示。
5．单击“标准”工具栏上的“缩放上一个”按钮，系统自动返回上一次缩放的图形窗口，即中心缩放前的图形窗口。

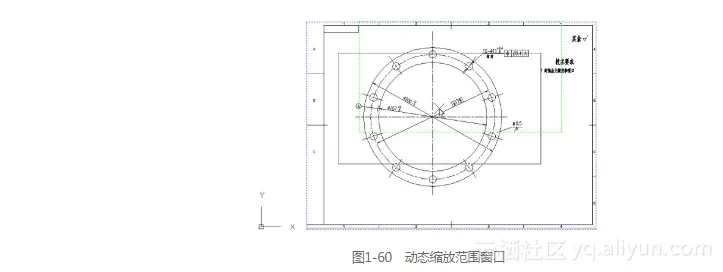

6．单击“标准”工具栏上“缩放”下拉列表中的“动态缩放”按钮，这时，图形平面上会出现一个中心有小叉的显示范围框，如图1-60所示。

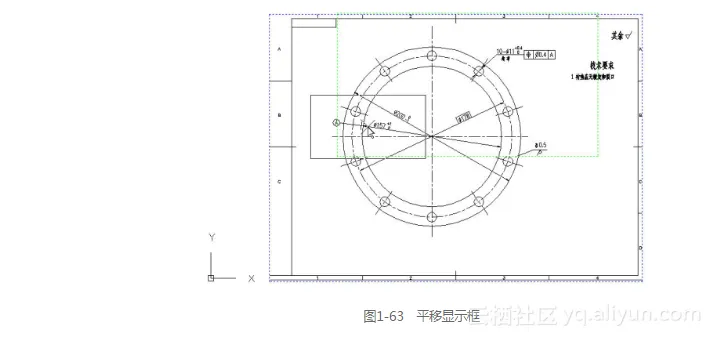

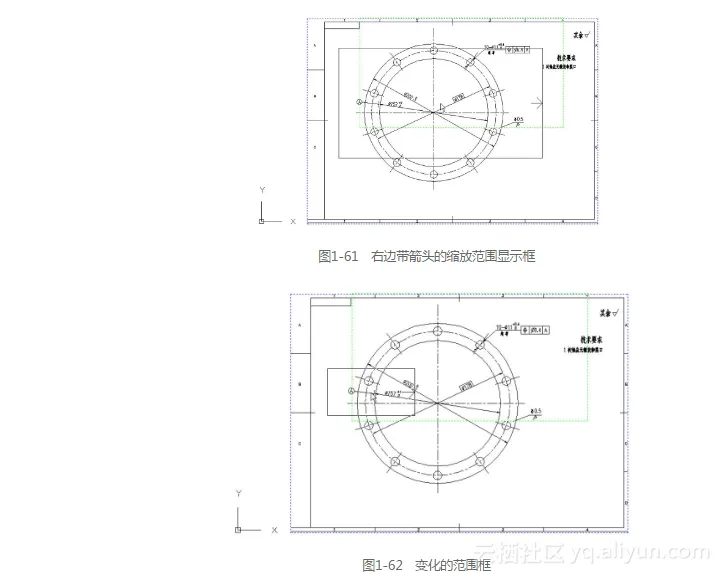

7．单击鼠标左键，会出现右边带箭头的缩放范围显示框，如图1-61所示。拖动光标，可以看出，带箭头的范围框大小在变化，如图1-62所示。释放鼠标，范围框又变成带小叉的形式，可以再次按住鼠标左键平移显示框，如图1-63所示。

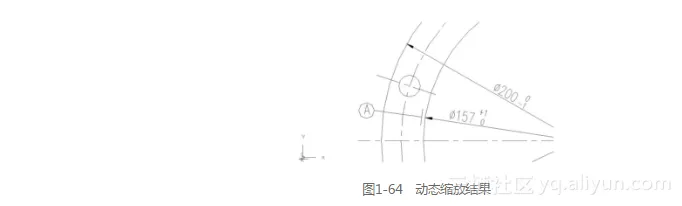

按【Enter】键，则系统显示动态缩放后的图形，结果如图1-64所示。

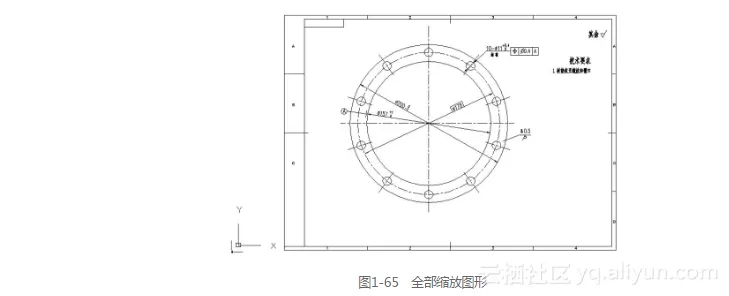

8．单击“标准”工具栏上“缩放”下拉列表中的“全部缩放”按钮，系统将显示全部图形画面，最终结果如图1-65所示。

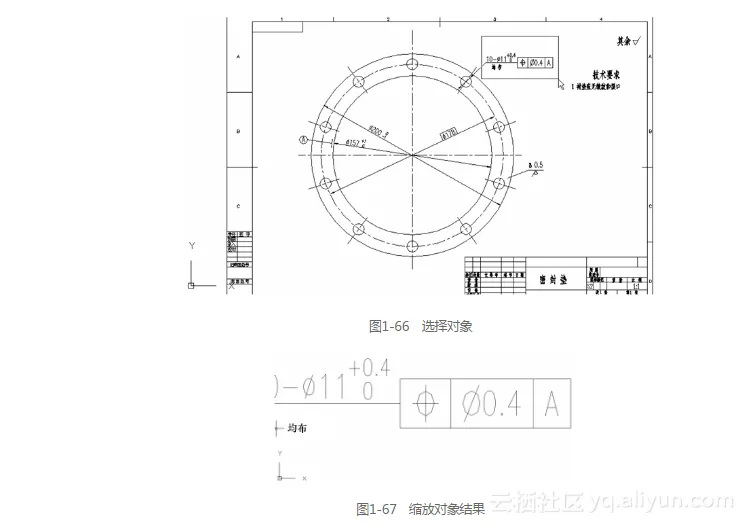

9．单击“标准”工具栏上“缩放”下拉列表中的“缩放对象”按钮，并框选如图1-66中箭头所示的范围，系统进行对象缩放，最终结果如图1-67所示。
