1.3 设置绘图环境
AutoCAD 2014中文版超级学习手册
在AutoCAD中，可以利用相关命令对图形单位和图形边界进行具体设置。
1.3.1 图形单位设置
1．执行方式
命令行：DDUNITS（或UNITS）
菜单栏：“格式”→“单位”
2．操作步骤

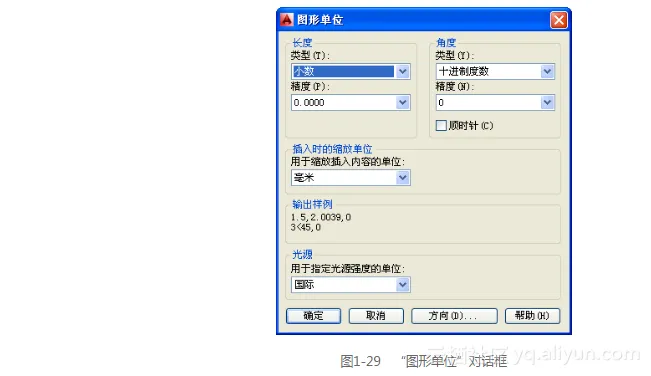

执行上述命令后，系统打开“图形单位”对话框，如图1-29所示。该对话框用于定义单位和角度格式。
3．选项说明
（1）“长度”与“角度”选项组
指定测量的长度与角度以及当前单位和当前单位的精度。
（2）“插入时的缩放单位”下拉列表框
控制使用工具选项板（如DesignCenter或i-drop）拖入当前图形块的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，可以选择“无单位”。
（3）“输出样例”
显示用当前单位和角度设置的例子。
（4）“光源”下拉列表框
控制当前图形中光度控制光源的强度测量单位。
（5）“方向”按钮
单击该按钮，系统弹出“方向控制”对话框，如图1-30所示，可以在该对话框中进行方向控制设置。
1.3.2 图形边界设置
1．执行方式
命令行：LIMITS
菜单栏：“格式”→“图形界限”
2．操作步骤
命令行提示如下：
命令：LIMITS↙
重新设置模型空间界限：
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:（输入图形边界左下角的坐标后回车）
指定右上角点<12.0000,9.0000>:（输入图形边界右上角的坐标后回车）
3．选项说明
（1）开（ON）
使绘图边界有效。系统在绘图边界以外拾取的点视为无效。
（2）关（OFF）
使绘图边界无效。用户可以在绘图边界以外拾取点或实体。
（3）动态输入角点坐标

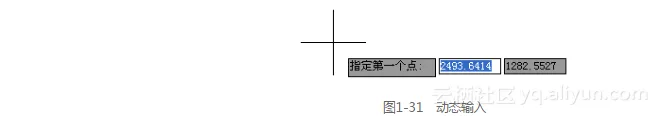

它可以直接在屏幕上输入角点坐标，输入了横坐标值后，按【，】键，接着输入纵坐标值，如图1-31所示。也可以按光标位置直接单击以确定角点位置。
