1.3 ANSYS 14的界面

ANSYS Workbench 14有限元分析自学手册
启动ANSYS Workbench 14.0后将进入如图1-6所示ANSYS 14.0的GUI图形界面。


0b3ffcc219974015d31f3a4191d1739f045c3792

在大多数情况下,Workbench的图形用户界面主要分成两部分,其他部分我们将在后续章节中介绍。

1.3.1 工具箱
ANSYS Workbench 的工具箱列举了可以使用的系统和应用程序,可以通过工具箱将这些应用程序和系统添加到项目概图中。如图1-7所示,工具箱有4个子组所组成,可以展开或折叠起来,也可以通过工具箱下面的“View All / Customize”按钮来调整工具箱中应用程序或系统的显示或隐藏。


fd4ebb948348d98f344db31e1fb1dd2eaa5cc459

工具箱包括如下4个子组。
  • Analysis Systems:可用在示意图中的预定义的模板。
  • Component Systems:可存取多种程序来建立和扩展分析系统。
  • Custom Systems:为耦合应用预定义分析系统(FSI、Thermal-Stress等)。用户也可以建立自己的预定义系统。
  • Design Exploration:参数管理和优化工具。

注意 工具箱列出的系统和组成决定于安装的ANSYS产品。

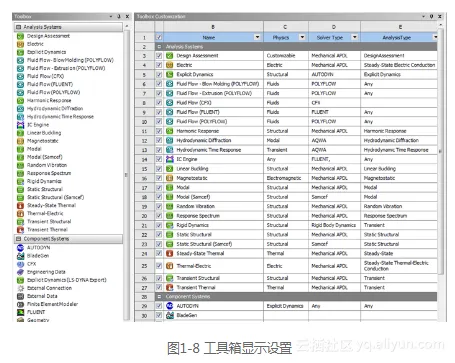

使用“View All / Customize”窗口中的复选框,可以展开或闭合工具箱中的各项,如图1-8所示。通常在不用工具箱中的专用窗口时要将其关闭。


c12e7ee74b4e6d89253d8805ade08c6a0dbe093c

1.3.2 Workbench选项窗口

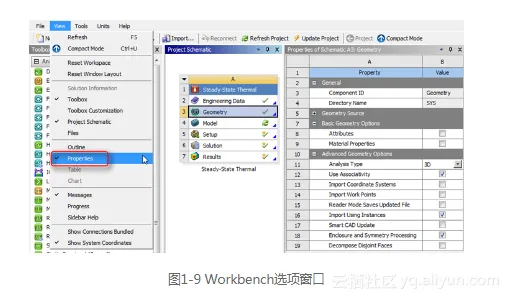

利用“View”菜单(或在项目概图上单击鼠标右键)可以在Workbench 环境下显示附加的信息。Workbench选项窗口如图1-9所示,高亮显示Geometry单元,从而显示其属性。可以在属性中查看和调整项目概图中单元的属性。


256dff12a1206ef4fb75abb0ddcb8706ca730e38
