1.3 CATIA V5R20操作环境

CATIA V5 从入门到精通（第二版）
1.3.1 操作界面简介

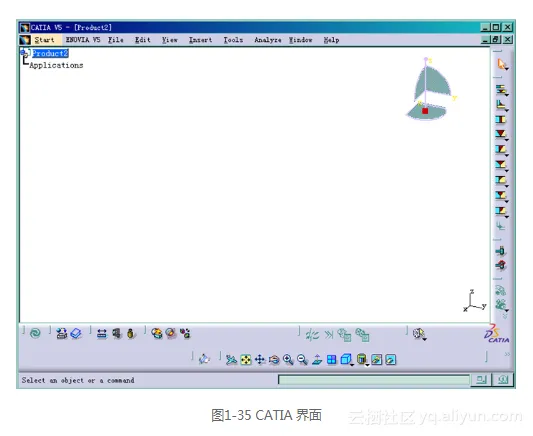

CATIA V5R20截面是典型的Windows程序界面，如图1-35所示，有文件提示栏、菜单栏、工具栏、视图区、状态栏、命令编辑框，另外还有一些辅助工具显示，如罗盘，绝对坐标。

文件提示栏显示当前打开的文件名称，菜单栏随模块的不同会稍有变化，File/Edit/Windows/Help与普通的Windows 相同可以进行打开、保存、复制、粘贴文件，重排窗口、调用帮助等操作。其他的菜单都是CATIA 自有的工具，菜单中命令大部分与工具栏中的工具条中各命令相对应。当选择某一命令时CATIA 会在状态栏显示提示信息。命令编辑框可以进行命令输入，比如在Part-Design 模块，在命令行输入C：Pad，回车，将激活Pad 命令，实际上CATIA 的任何命令都可以通过命令行来实现激活。

罗盘可用来进行移动操作或定义当前的工作面，绝对坐标无法更改，单击绝对坐标可实现模型树与模型的操作切换。

1.3.2 文件管理

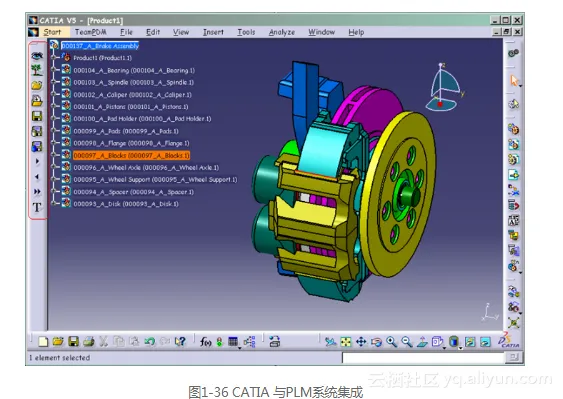

CATIA文件管理可实现单机管理，也可与各类PLM系统集成，实现文件集中管理，如图1-36所示。CATIA各类文件图标显示不同可以直观地分辨出文件类型。

1.3.3 鼠标按键的妙用
使用CATIA 软件最好使用三键鼠标，中键为按键较佳，因为CATIA 软件操作过程中，中键的使用更多的是点击而不是滚动，所以按键比滚轮对中指的反馈要好一些。

左、中、右键分别对应食指、中指、无名指，因为在CATIA 操作中，3个键的使用频率接近，分别对应3个不同手指较为合理。

1．左键的使用
（1）单击左键可进行选择、确定操作，按左键+Ctrl可多选。

（2）双击左键可进行CATIA命令的连续操作。

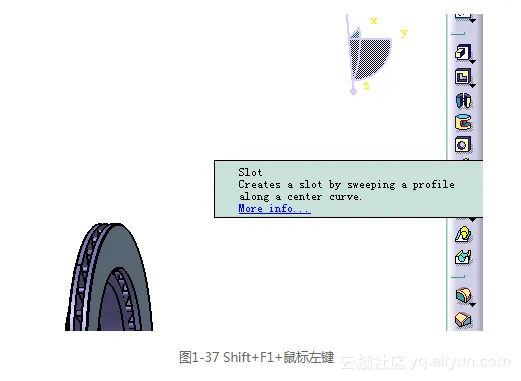

（3）按住Shift + F1组合键，接着在命令图标上单击鼠标左键，可以调出该命令的帮助信息，如图1-37所示。如果装有CATIA Help File 并链结，单击More information可以打开该命令的帮助文件。

2．中键的使用
（1）左键（或右键）+ 中键可以旋转模型，单纯使用键盘上Shift + 方向键，也可以实现模型旋转。

（2）只按住中键拖动鼠标光标，可以实现模型平移，单纯使用键盘上Ctrl+方向键，也可以实现模型平移。

（3）按住中键，单击一下左键（或右键）拖动鼠标光标，可以实现模型缩放，单纯使用键盘上Ctrl + Page Up/Page Down组合键也可实现模型的缩放。

（4）先按住中键再按下Ctrl 键，可以实现模型旋转，先按下Ctrl键再按下鼠标中键，可以实现模型缩放。

（5）滚动鼠标中键滚轮可以实现模型树的上下移动。

（6）按下Ctrl键并滚动鼠标中键可以实现模型树的缩放。

（7）按住Shift键在模型上按下鼠标中键拖动鼠标光标，可以出现矩形框，松开中键及Shift 键即可对该矩形框内容进行局部放大。

3．右键的使用
（1）单击鼠标右键，可弹出快捷菜单进行操作。

（2）与鼠标中键的配合使用，具体如上所述。

1.3.4 视图、指南针的应用和技巧
CATIA 视图区主要显示模型或工程图。在3D模块中，模型树与模型是在同一窗口显示的，按F3键可以对模型树进行显示/关闭的操作。罗盘在视图区右上角显示，依次选择菜单View→Compass可实现罗盘的显示与关闭。在中心点单击鼠标右键可以进行当前工作面的设置（在GSD模块创建3D时默认的曲线支持面），以及锁定方位等操作，如图1-38所示。

https://yqfile.alicdn.com/ef8c8b82d5f97c1ac52696c46bacbda39f1ab0fa.png" >

双击罗盘，会出现如图1-39所示对话框，从中可对模型进行移动和旋转的精确操作。

https://yqfile.alicdn.com/c5e6318f09625d1389ef5561069fd6d8c44562a5.png" >

1.3.5 模型树

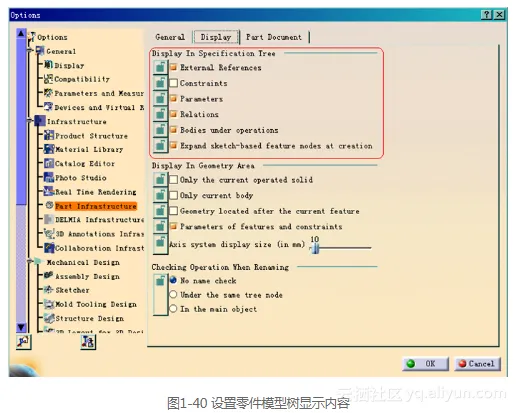

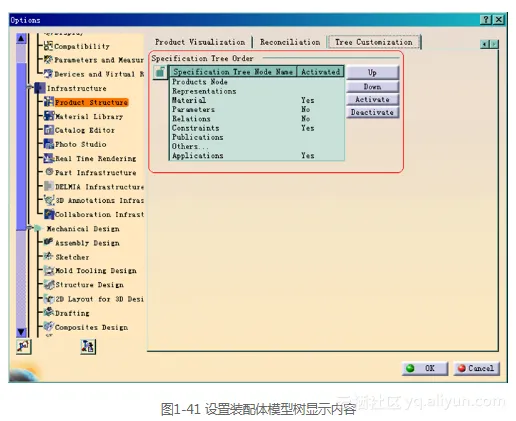

CATIA 模型树的显示内容，可以选择Tools→Option项，打开Options 对话框进行设置，对单个零件的模型树内容显示，可切换到Infrastructure→Part Infrastructure→Display 页面，如图1-40所示，然后在Display In Specification Tree项进行设置。

对模型树本身的特性设置，可切换到General→Display→Tree Appearance 页面，如图1-42所示，在Tree Type 中可设置模型树的类型，如图1-43所示分别是4种类型模型树的对比。

https://yqfile.alicdn.com/52b044ebbc4a9e319709f13235cec1912fef59fc.png" >

在图1-42所示对话框中，Tree Orientation 可设置模型树显示的方向，即竖直或水平。

在图1-42所示对话框中，Tree Item Size 用来设置模型树字符的显示。

Text-Dependent：根据字符数确定模型树宽度，如图1-44（左）所示。
Fixed：设置模型树固定字符数，如图1-44（右）所示。

https://yqfile.alicdn.com/51fc0b21c619b38220a522061327db4de14fc506.png" >

在图1-42所示对话框中，Tree Show/No Show 可以设置模型树的显示控制模式。

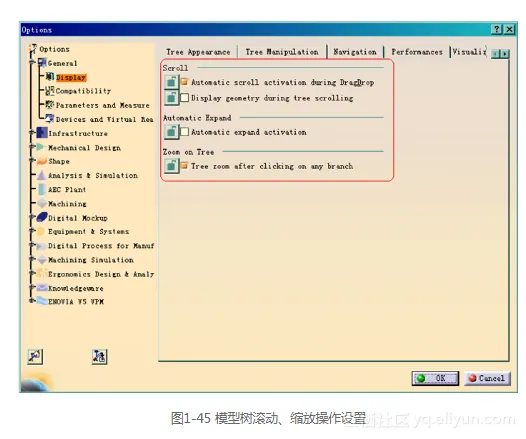

将图1-42所示对话框切换到Tree Manipulation 页面，如图1-45所示，可以进行模型树滚动、缩放操作设置。

在Scroll项中，可以设置模型树滚动操作。
