1.4 SolidWorks工作环境设置
SolidWorks 2014中文版完全自学手册
要熟练地使用一套软件，必须先认识软件的工作环境，然后设置适合自己的使用环境，这样可以使设计工作更加便捷。SolidWorks软件同其他软件一样，可以根据自己的需要显示或者隐藏工具栏，以及添加或者删除工具栏中的命令按钮，还可以根据需要设置零件、装配体和工程图的工作界面。
1.4.1 设置工具栏
SolidWorks系统默认的工具栏是比较常用的，SolidWorks有很多工具栏，由于图形区的限制，不能显示所有的工具栏。在建模过程中，用户可以根据需要显示或者隐藏部分工具栏，其设置方法有两种，下面将分别介绍。
1．利用菜单命令设置工具栏
利用菜单命令添加或者隐藏工具栏的操作步骤如下。

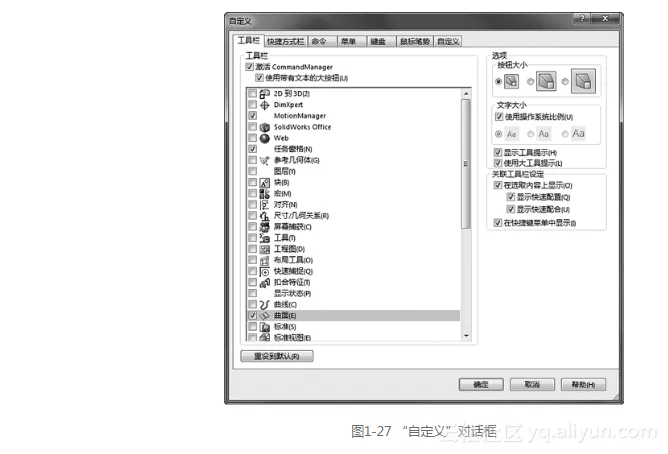

（1）单击菜单栏中的“工具”→“自定义”命令，或者在工具栏区域用鼠标右键单击，在弹出的快捷菜单中单击“自定义”命令，此时系统弹出“自定义”对话框，如图1-27所示。
（2）单击对话框中的“工具栏”选项卡，此时会出现系统所有的工具栏，勾选需要打开的工具栏复选框。
（3）确认设置。单击对话框中的“确定”按钮，在图形区中会显示选择的工具栏。
如果要隐藏已经显示的工具栏，取消对工具栏复选框的勾选，然后单击“确定”按钮，此时在图形区中将会隐藏取消勾选的工具栏。
2．利用鼠标右键设置工具栏
利用鼠标右键添加或者隐藏工具栏的操作步骤如下。

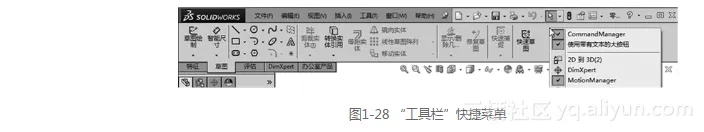

（1）在工具栏区域用鼠标右键单击，系统会出现“工具栏”快捷菜单，如图1-28所示。
（2）单击需要的工具栏，前面复选框的颜色会加深，则图形区中将会显示选择的工具栏；如果单击已经显示的工具栏，前面复选框的颜色会变浅，则图形区中将会隐藏选择的工具栏。
隐藏工具栏还有一个简便的方法，即先选择界面中不需要的工具栏，用鼠标将其拖动到图形区中，此时工具栏上会出现标题栏。图1-29所示是拖动至图形区中的“注解”工具栏，然后单击工具栏右上角“关闭”按钮 ，则操作界面中会隐藏该工具栏。
1.4.2 设置工具栏命令按钮
系统默认工具栏中，并没有包括平时所用的所有命令按钮，用户可以根据自己的需要添加或者删除命令按钮。
设置工具栏中命令按钮的操作步骤如下。
（1）单击菜单栏中的“工具”→“自定义”命令，或者在工具栏区域用鼠标右键单击，在弹出的快捷菜单中单击“自定义”命令，此时系统弹出“自定义”对话框。

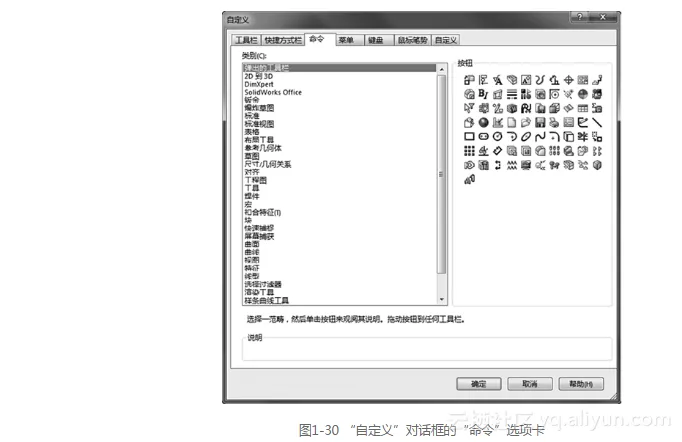

（2）单击该对话框中的“命令”选项卡，此时出现“命令”选项卡的“类别”选项组和“按钮”选项组，如图1-30所示。
（3）在“类别”选项组中选择工具栏，此时会在“按钮”选项组中出现该工具栏中所有的命令按钮。
（4）在“按钮”选项组中，单击选择要增加的命令按钮，然后按住鼠标左键拖动该按钮到要放置的工具栏上，然后松开鼠标左键。
（5）单击对话框中的“确定”按钮，则工具栏上会显示添加的命令按钮。
如果要删除无用的命令按钮，只要打开“自定义”对话框的“命令”选项卡，然后在要删除的按钮上用鼠标左键拖动到图形区，即可删除该工具栏中的命令按钮。

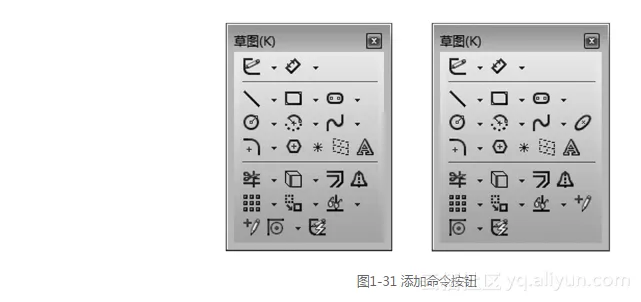

例如，在“草图”工具栏中添加“椭圆”命令按钮。先单击菜单栏中的“工具”→“自定义”命令，打开“自定义”对话框，然后单击“命令”选项卡，在“类别”选项组中选择“草图”工具栏。在“按钮”选项组中单击（椭圆）按钮，按住鼠标左键将其拖动到“草图”工具栏中合适的位置，然后松开鼠标左键，该命令按钮即可添加到工具栏中。图1-31所示为添加命令按钮前后“草图”工具栏的变化情况。
技巧荟萃
对工具栏添加或者删除命令按钮时，对工具栏的设置会应用到当前激活的SolidWorks文件类型中。
1.4.3 设置快捷键
除了可以使用菜单栏和工具栏执行命令外，SolidWorks软件还允许用户通过自行设置快捷键的方式来执行命令，其操作步骤如下。
（1）单击菜单栏中的“工具”→“自定义”命令，或者在工具栏区域单击鼠标右键，在快捷菜单中选择“自定义”选项，此时系统弹出“自定义”对话框。

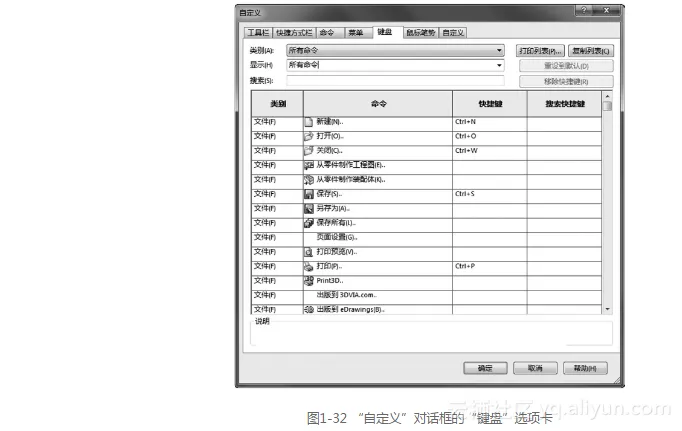

（2）选择对话框中的“键盘”标签，如图1-32所示。
（3）在“命令”选项中选择要设置快捷键的命令。
（4）在“快捷键”一栏中输入要设置的快捷键。
（5）单击对话框中的“确定”按钮，快捷键设置成功。
技巧荟萃
（1）如果设置的快捷键已经被使用过，则系统会提示该快捷键已被使用，必须更改要设置的快捷键。
（2）如果要取消设置的快捷键，在“键盘”选项卡中选择“快捷键”选项中设置的快捷键，然后单击对话框中的“移除快捷键”按钮，则该快捷键就会被取消。
1.4.4 设置背景
在SolidWorks中，可以更改操作界面的背景及颜色，以设置个性化的用户界面。设置背景的操作步骤如下。
（1）单击菜单栏中的“工具”→“选项”命令，此时系统弹出“系统选项-颜色”对话框。
（2）在对话框的“系统选项”选项卡的左侧列表框中选择“颜色”选项，如图1-33所示。
（3）在“颜色方案设置”列表框中选择“视区背景”选项，然后单击“编辑”按钮，此时系统弹出如图1-34所示的“颜色”对话框，在其中选择要设置的颜色，然后单击“确定”按钮。可以使用该方式，设置其他选项的颜色。
（4）单击“系统选项-颜色”对话框中的“确定”按钮，系统背景颜色设置成功。

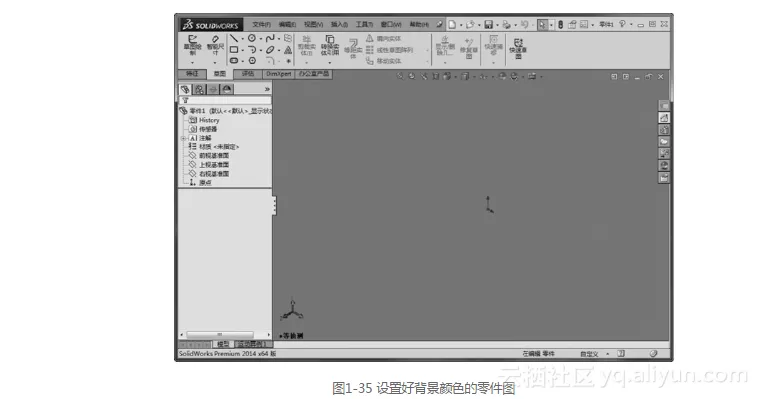

在如图 1-33 所示对话框的“背景外观”选项组中，点选下面4个不同的单选钮，可以得到不同的背景效果，用户可以自行设置，在此不再赘述。图1-35所示为一个设置好背景颜色的零件图。
1.4.5 设置实体颜色

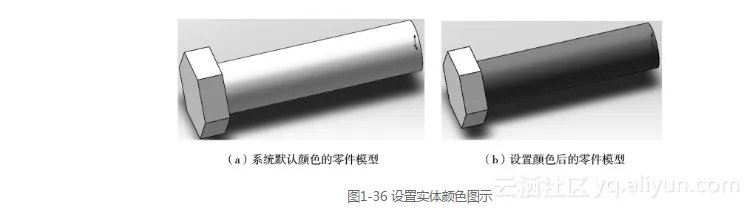

系统默认的绘制模型实体的颜色为灰色。在零部件和装配体模型中，为了使图形更有层次感和真实感，通常改变实体的颜色。下面以螺栓为例子来说明设置实体颜色的步骤。图1-36（a）所示为系统默认颜色的零件模型，图1-36（b）所示为设置颜色后的零件模型。

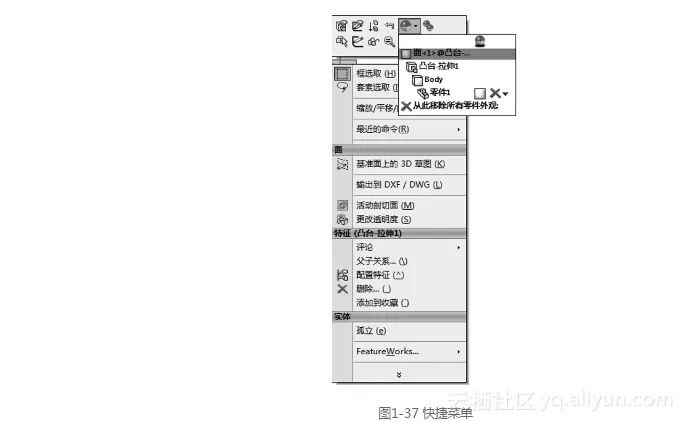

（1）选择实体凸台为颜色设置的对象，在所选区域内右键单击外观按钮，选择“凸台”，如图1-37所示。

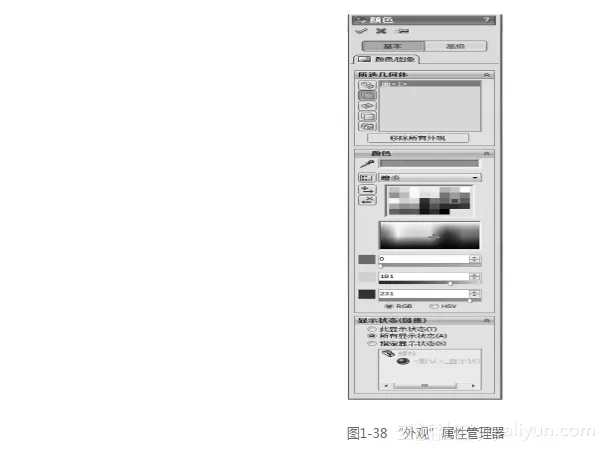

（2）单击得出图1-38所示的“颜色”对话框，选择所需要更换的颜色。单击（确定）按钮，完成实体颜色的设置，如图1-36（b）所示。
在零件模型和装配体模型中，除了可以对特征的颜色进行设置外，还可以对面进行设置。首先在图形区中选择面，然后用鼠标右键单击，在弹出的快捷菜单中进行设置，步骤与设置特征颜色类似。
在装配体模型中还可以对整个零件的颜色进行设置，一般在特征管理器中选择需要设置的零件，然后对其进行设置，步骤与设置特征颜色类似。
技巧荟萃
对于单个零件而言，设置实体颜色渲染实体，可以使模型更加接近实际情况，更逼真。对于装配体而言，设置零件颜色可以使装配体具有层次感，方便观察。
1.4.6 设置单位
在三维实体建模前，需要设置好系统的单位，系统默认的单位为MMGS（毫米、克、秒），可以使用自定义的方式设置其他类型的单位系统以及长度单位等。
下面以修改长度单位的小数位数为例，说明设置单位的操作步骤。
（1）单击菜单栏中的“工具”→“选项”命令。

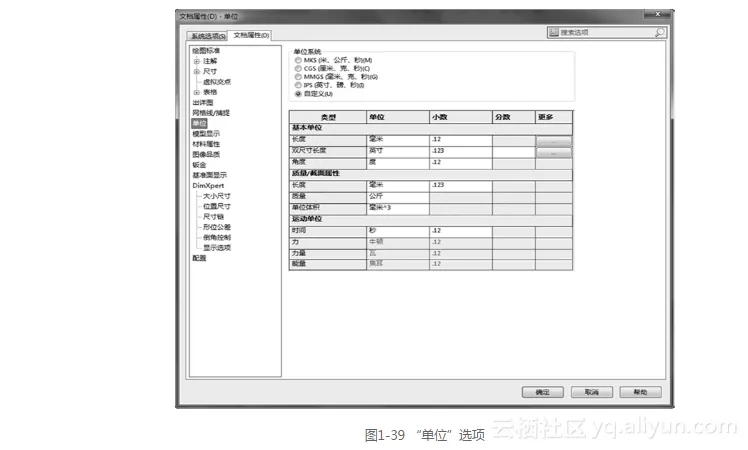

（2）系统弹出“系统选项-普通”对话框，单击该对话框中的“文档属性”选项卡，然后在左侧列表框中选择“单位”选项，如图1-39所示。

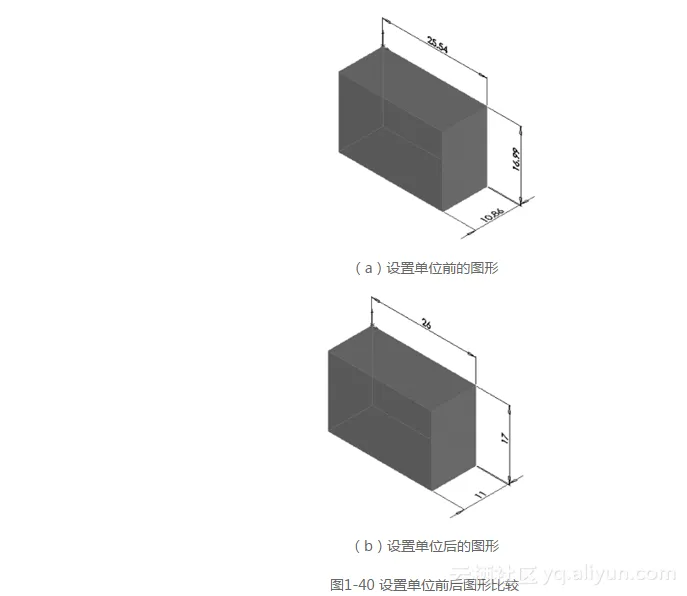

（3）将对话框中“基本单位”选项组中“长度”选项的“小数”设置为无，然后单击“确定”按钮。图1-40所示为设置单位前后的图形比较。
