微机原理与接口技术实验一

**

实验内容：使用汇编语言输出用'*'表示的菱形

法一：

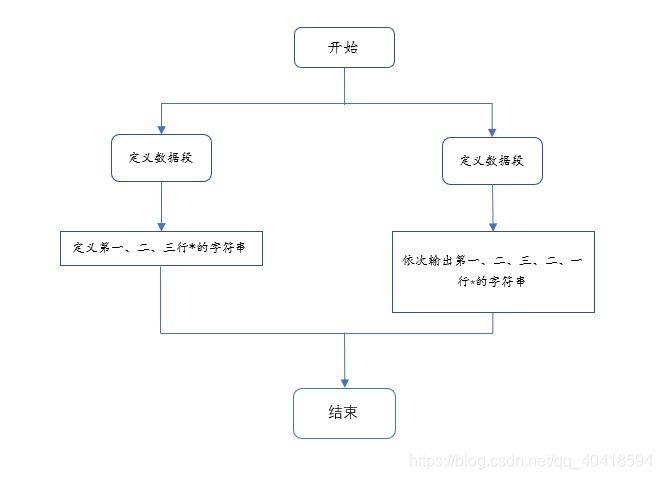

  <font color='red'>**流程图:**

代码:

DATAS  SEGMENT
     STR1  DB  '  *  ',13,10,'$'
     STR2  DB  ' * * ',13,10,'$'
     STR3  DB  '*   *',13,10,'$'
DATAS  ENDS

CODES  SEGMENT
     ASSUME    CS:CODES,DS:DATAS
START:
     MOV  AX,DATAS
     MOV  DS,AX

     LEA  DX,STR1
     MOV  AH,9
     INT  21H
     LEA  DX,STR2
     MOV  AH,9
     INT  21H
     LEA  DX,STR3
     MOV  AH,9
     INT  21H
     LEA  DX,STR2
     MOV  AH,9
     INT  21H
     LEA  DX,STR1
     MOV  AH,9
     INT  21H

     MOV  AH,4CH
     INT  21H
CODES  ENDS
    END   START

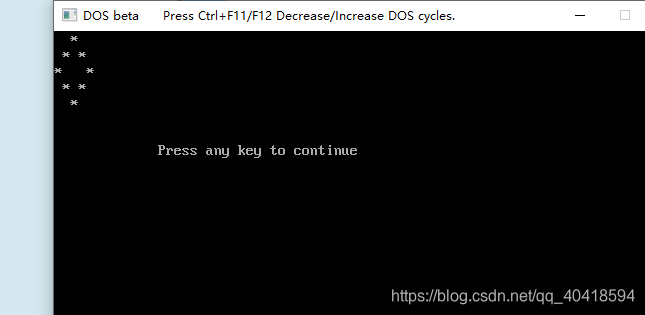

运行结果截图:

法二：(法一简化版)

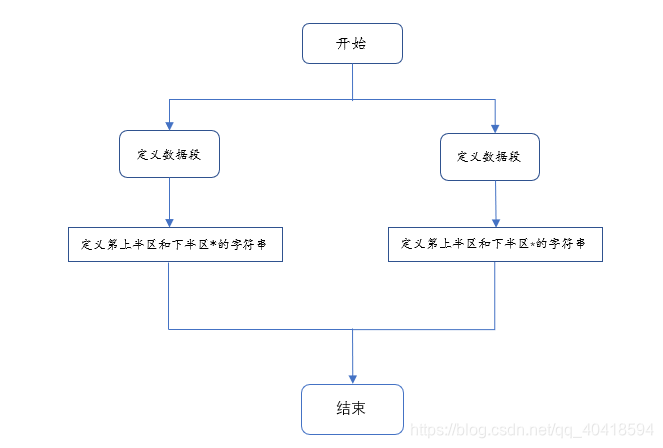

流程图:




代码:

DATAS  SEGMENT
     STR1  DB  '  *  ',13,10,' * * ',13,10,'*   *',13,10,'$'
     STR2  DB  ' * * ',13,10,'  *  ','$'
DATAS  ENDS

CODES  SEGMENT
     ASSUME    CS:CODES,DS:DATAS
START:
     MOV  AX,DATAS
     MOV  DS,AX

     LEA  DX,STR1
     MOV  AH,9
     INT  21H
     LEA  DX,STR2
     MOV  AH,9
     INT  21H

     MOV  AH,4CH
     INT  21H
CODES  ENDS
    END   START

运行结果截图:

法三：(循环完成)

还没写好
