简介： 路由与交换利用ENSP模拟器分析和配置中小型企业网络的综合实验

1      【实验目的】

增强分析和配置中小型企业网络的综合能力

2      【实验环境】

本实验模拟了一个企业网络场景，其中R1为公司总部的路由器，交换机S1，S2，S3，S4，服务器，终端等设备组成了公司总部的园区网，R2，R3，R4为公司分部的路由器。

公司总部的园区网划分了不同的VLAN。为了防止二层环路及提高交换机的抗攻击性，每台交换机都需要运行RSTP协议，同时配置RSTP保护功能。

在公司总部网络中，R1,S1,R2运行OSPF协议，并需要通过配置OSPF认证功能来提高安全性。由于种种原因，S3和S4不能运行OSPF路由协议，所以网络管理员需要将用户网段的路由引入OSPF进程，在路由引用的同时还需要实现路由聚合。

公司分部网络使用了IS-IS路由协议作为IGP，公司总部网络与公司分部网络之间通过BGP路由协议实现互通，同时，总部与分部之间的通信还需要满足负载分担等许多特别的要求，这些要求将在实验步骤中进行具体的说明。

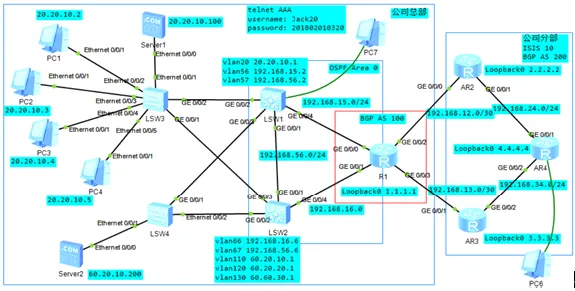

实验拓扑如图所示


13     【实验过程】



3.1    IP地址表：

Device

Interface

IPv4 address

subnet mask

PC1

E0/0/1

20.20.10.2

255.0.0.0

PC2

E0/0/1

20.20.10.3

255.0.0.0

PC3

E0/0/1

20.20.10.4

255.0.0.0

PC4

E0/0/1

20.20.10.5

255.0.0.0

Server1

E0/0/0

20.20.10.100

255.0.0.0

Server2

E0/0/0

60.20.10.200

255.0.0.0

LSW1

VLANIF57

192.168.56.2

255.255.255.0

VLANIF56

192.168.15.2

255.255.255.0

VLANI20

20.20.10.1

255.0.0.0

LSW2

VLANIF66

192.168.16.6

255.255.255.0

VLANIF67

192.168.56.6

255.255.255.0

VLANIF110

60.20.10.1

255.255.0.0

VLANIF120

60.20.20.1

255.255.0.0

VLANIF130

60.20.30.1

255.255.0.0

R1

G0/0/0

192.168.15.1

255.255.255.0

G0/0/1

192.168.16.1

255.255.255.0

G0/0/2

192.168.12.1

255.255.255.252

G0/0/3

192.168.13.1

255.255.255.252

R2

G0/0/0

192.168.12.2

255.255.255.252

G0/0/1

192.168.24.2

255.255.255.0

R3

G0/0/1

192.168.14.3

255.255.255.252

G0/0/2

192.168.34.3

255.255.255.0

R4

G0/0/1

192.168.34.4

255.255.255.0

G0/0/2

192.168.23.4

255.255.255.0

3.2    基础配置及VLAN划分：

在公司总部园区网的 S1、S2、S3、S4 上创建 VLAN10、20、30、110、120、130；并在四个交换机上并配置 Mux VLAN，其中 Server 1 的 VLAN 20 属于Principal VLAN（主 VLAN），PC-1 和 PC-2 的 VLAN 10 属于 Group VLAN(互通型从 VLAN)，PC-3 和 PC-4 的 VLAN 30 属于 Separarte VLAN(隔离型从 VLAN)。

3.2.1   R1配置：


<Huawei>sys
[Huawei]sysname R1
[R1]int loop 0
[R1-LoopBack0]ip add 1.1.1.1 24
[R1-LoopBack0]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.15.1 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.16.1 24
[R1-GigabitEthernet0/0/1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip add 192.168.12.1 30
[R1-GigabitEthernet0/0/2]int g0/0/3
[R1-GigabitEthernet0/0/3]ip add 192.168.13.1 30

3.2.2   AR2配置：


<Huawei>sys
[Huawei]
[Huawei]sysname AR2
[AR2]int loop 0
[AR2-LoopBack0]
[AR2-LoopBack0]ip add 2.2.2.2 24
[AR2-LoopBack0]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip add 192.168.12.2 30
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip add 192.168.24.2 24

3.2.3   AR3配置：


<Huawei>sys
[Huawei]sysname AR3
[AR3]int loop 0
[AR3-LoopBack0]ip add 3.3.3.3 24
[AR3-LoopBack0]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip add 192.168.13.3 30
[AR3-GigabitEthernet0/0/1]int g0/0/2
[AR3-GigabitEthernet0/0/2]ip add 192.168.34.3 24

3.2.4   AR4配置：


<Huawei>sys
[Huawei]sysname AR4
[AR4]int loop 0
[AR4-LoopBack0]ip add 4.4.4.4 24
[AR4-LoopBack0]int loop 1
[AR4-LoopBack1]ip add 14.14.14.14 24
[AR4-LoopBack1]int g0/0/1
[AR4-GigabitEthernet0/0/1]ip add 192.168.24.4 24
[AR4-GigabitEthernet0/0/1]int g0/0/2
[AR4-GigabitEthernet0/0/2]ip add 192.168.34.4 24



LSW1 和 LSW3相连接的接口为access端口，允许VLAN 20通过其余四台交换机相连接口为Trunk

3.2.5   LSW1配置：


<Huawei>sys
[Huawei]sysname LSW1
[LSW1]vlan batch 20 56 57
[LSW1]int vlanif 20
[LSW1-Vlanif20]ip add 20.20.10.1 24
[LSW1-Vlanif20]int vlanif 56
[LSW1-Vlanif56]ip add 192.168.15.2 24
[LSW1-Vlanif56]int vlanif 57
[LSW1-Vlanif57]ip add 192.168.56.2 24
[LSW1-Vlanif57]q
[LSW1]int g0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 20
[LSW1-GigabitEthernet0/0/2]int g0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type trunk
[LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan all
[LSW1-GigabitEthernet0/0/3]int g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 57
[LSW1-GigabitEthernet0/0/1]int g0/0/4
[LSW1-GigabitEthernet0/0/4]port link-type access
[LSW1-GigabitEthernet0/0/4]port default vlan 56

3.2.6   LSW2配置：


<Huawei>sys
[Huawei]sysname LSW2
[LSW2]vlan batch 66 67 110 120 130
[LSW2]int vlanif 110
[LSW2-Vlanif110]ip add 60.20.10.1 24
[LSW2-Vlanif110]int vlanif 120
[LSW2-Vlanif120]ip add 60.20.20.1 24
[LSW2-Vlanif120]int vlanif 130
[LSW2-Vlanif130]ip add 60.60.30.1 24
[LSW2-Vlanif130]int vlanif 66
[LSW2-Vlanif66]ip add 192.168.16.6 24
[LSW2-Vlanif66]int vlanif 67
[LSW2-Vlanif67]ip add 192.168.56.6 24
[LSW2]int g0/0/2
[LSW2-GigabitEthernet0/0/2]port link-type trunk
[LSW2-GigabitEthernet0/0/2]port trunk all vlan 10 20 30 110 120 130
[LSW2-GigabitEthernet0/0/2]int g0/0/3
[LSW2-GigabitEthernet0/0/3]port link-type trunk
[LSW2-GigabitEthernet0/0/3]port trunk all vlan 10 20 30 110 120 130
[LSW2-GigabitEthernet0/0/3]int g0/0/1
[LSW2-GigabitEthernet0/0/1]port link-type access
[LSW2-GigabitEthernet0/0/1]port default vlan 67
[LSW2-GigabitEthernet0/0/1]int g0/0/4
[LSW2-GigabitEthernet0/0/4]port link-type access
[LSW2-GigabitEthernet0/0/4]port default vlan 66

3.2.7   LSW3配置：

（只有接口是access才能配置MUX-VLAN）


<LSW3>sys
[LSW3]sys LSW3
[LSW3]int g0/0/2
[LSW3-GigabitEthernet0/0/2]port link-type access
[LSW3-GigabitEthernet0/0/2]port default vlan 20
[LSW3-GigabitEthernet0/0/2]int g0/0/1
[LSW3-GigabitEthernet0/0/1]port link-type trunk
[LSW3-GigabitEthernet0/0/1]port trunk all vlan 10 20 30 110 120 130
[LSW3-GigabitEthernet0/0/1]q
[LSW3]vlan batch 10 20 30
[LSW3]vlan 20
[LSW3-vlan20]mux-vlan
[LSW3-vlan20]subordinate group 10
[LSW3-vlan20]subordinate separate 30
[LSW3-vlan20]int e0/0/1
[LSW3-Ethernet0/0/1]port mux-vlan enable
[LSW3-Ethernet0/0/1]port link-type access
[LSW3-Ethernet0/0/1]port default vlan 20
[LSW3-Ethernet0/0/1]int e0/0/2
[LSW3-Ethernet0/0/2]port mux-vlan enable
[LSW3-Ethernet0/0/2]port link-type access
[LSW3-Ethernet0/0/2]port default vlan 10
[LSW3-Ethernet0/0/2]int e0/0/3
[LSW3-Ethernet0/0/3]port mux-vlan enable
[LSW3-Ethernet0/0/3]port link-type access
[LSW3-Ethernet0/0/3]port default vlan 10
[LSW3-Ethernet0/0/3]int e0/0/4
[LSW3-Ethernet0/0/4]port mux-vlan enable
[LSW3-Ethernet0/0/4]port link-type access
[LSW3-Ethernet0/0/4]port de vlan 30
[LSW3-Ethernet0/0/4]int e0/0/5
[LSW3-Ethernet0/0/5]port mux-vlan enable
[LSW3-Ethernet0/0/5]port link-type access
[LSW3-Ethernet0/0/5]port de vlan 30

3.2.8   LSW4配置：


<Huawei>sys
[Huawei]sys LSW4
[LSW4]int g0/0/1
[LSW4-GigabitEthernet0/0/1]port link-type trunk
[LSW4-GigabitEthernet0/0/1]port trunk all vlan 10 20 30 110 120 130
[LSW4-GigabitEthernet0/0/1]int g0/0/2
[LSW4-GigabitEthernet0/0/2]port link-type trunk
[LSW4-GigabitEthernet0/0/2]port trunk all vlan 10 20 30 110 120 130
[LSW4-GigabitEthernet0/0/2]vlan 110
[LSW4-vlan110]mac-vlan mac-address 5489-98AF-781B
[LSW4-vlan110]int e0/0/1
[LSW4-Ethernet0/0/1]port hybrid untagged vlan all
[LSW4-Ethernet0/0/1]mac-vlan enable


3.2.9   结果查看：

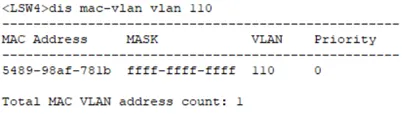

1.在LSW4中通过MAC地址绑定将Server 2添加到 VLAN 100

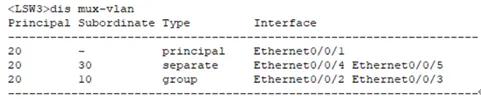

2.在LSW3中MUX-VLAN结果（互通型与隔离型）

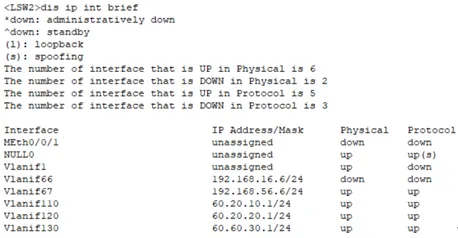

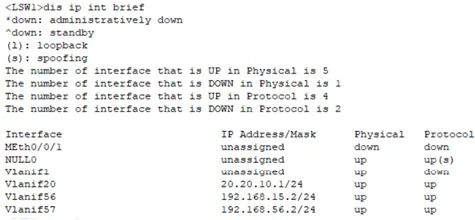

3.在LSW1与LSW2中VLAN信息




由于篇幅原因请点击连接前往下一篇继续学习后续内容

https://developer.aliyun.com/article/1067061?spm=a2c6h.13528211.index-feed.24.68901082Blc4cL
